Revit2019如何绘制半椭圆？关于半椭圆的绘制
绘制半个椭圆。
选择可绘制椭圆的工具。
例如，单击“注释”选项卡
“详图”面板
（详图线）。
单击“放置线”选项卡（或对应的“放置 <图元>”选项卡或“创建 <图元>”选项卡）“绘制”面板
（半椭圆）或
（拾取线）。
注： 如果选择“拾取线”，则可拾取另一个椭圆的边或面。
如果您已选择“拾取线”，请在选项栏上为“偏移量”指定一个值（可选）。
注： 椭圆的偏移只在选择“拾取线”选项时可用。
单击绘图区域。

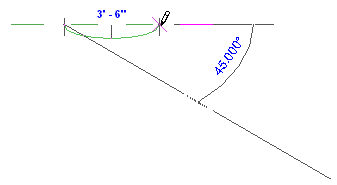

半椭圆已启用捕捉，并且显示预览椭圆。
将光标从第一个点移开，以定义长轴的方向和范围。
在显示需要的值时单击，或键入值并按Enter键。
移动光标，以获得所需的半椭圆形状，然后单击，或键入值并按Enter键。
