revit立管连接不了怎么办？关于Revit中错位立管的快速连接方法
来源丨益埃毕教育
在做项目的过程中，经常会遇到两立管错位的情况，今天给大家归类立管快速连接的方法：
情况一：平面视图中的两个立管。

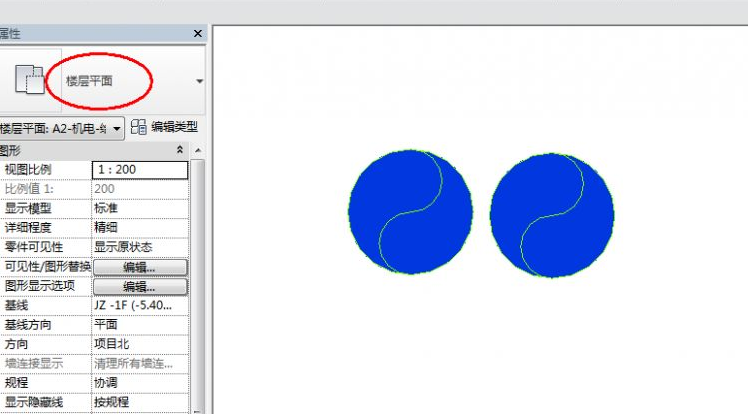

1、如图所示，在楼层平面视图中，两立管错位，使用“AL”对齐命令是无法完成的。

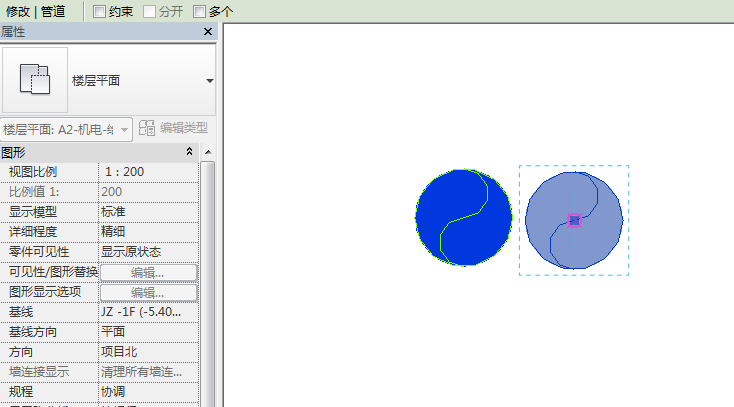

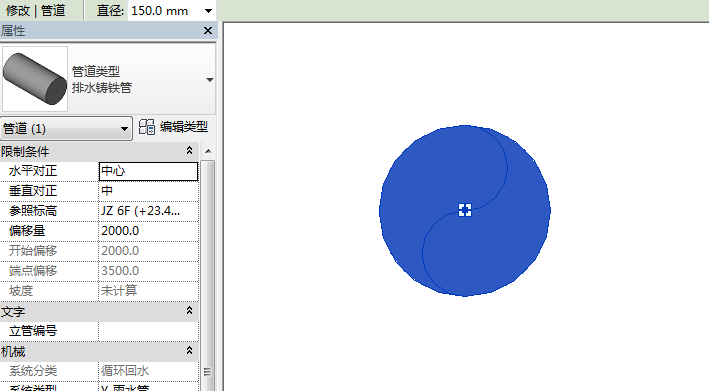

2、连接方法：选中其中一个管道，使用“MV”移动命令，拾取管道中心进行移动，在三维视图中使用“TL”修剪命令即可完成管道连接，如图所示。
情况二：立面视图中的两个横管（相对立面来说为立管）。

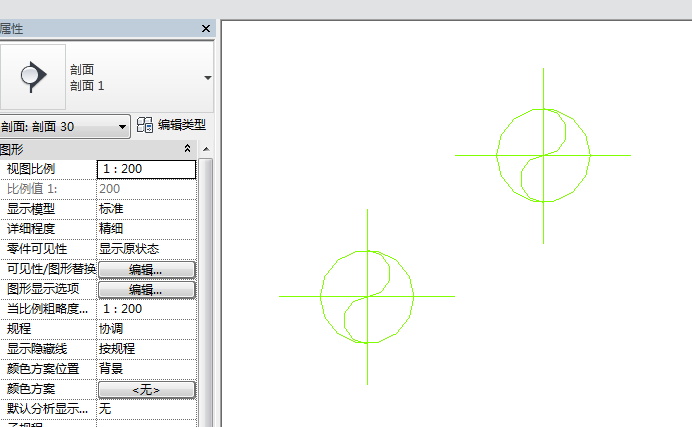

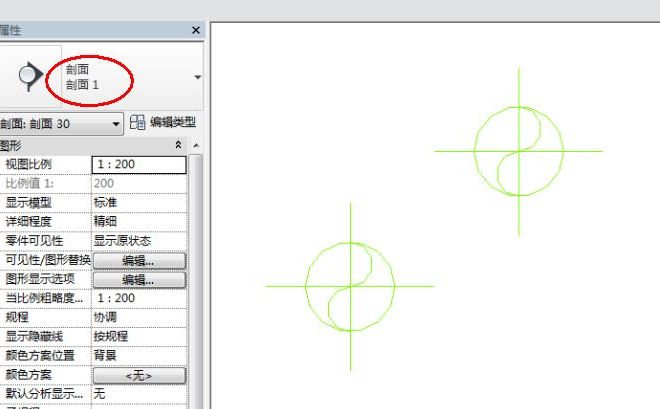

1、剖面中的两管道如图所示。

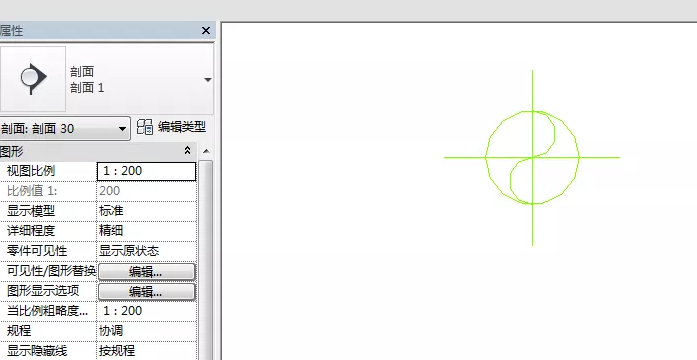

2、连接方法：直接使用“AL”对齐命令，拾取管道中心，两管道即可对齐，在三维视图中使用修剪命令完成两管道连接，如图所示。
意义：通过学习上述讲解，针对不同情况区别对待，能够快速的完成错位管道的连接。
