    01、技术应用背景

    SynchroPro4D施工模拟软件是一个计划关联系统，将BIM模型与CPM计划任务相关联，可以进行4D施工进度模拟，优化施工方案，进行风险管理，设计变更同步及成本管理。软件还提供了EVA（挣值分析）和成本计划，包括可变成本分析决策支持和计划和实际成本分析。

    目前，SynchroPro4D施工模拟软件支持进度管理软件如OraclePrimaveraP3/P6，MicrosoftProject，AstaPowerproject和PMANetpoint。同时支持来自Bentley，Autodesk，CATIA，Solidworks，Intergraph，AVEVAandSketchup等公司超过35种类型的3DCAD设计文件和IFC文件。

    02、应用概况

    南京江北人民医院急诊综合楼及新住院大楼主体工程。项目为医院改扩建项目，总建筑面积70613.75㎡。结构形式为框架剪力墙结构，其中地下二层，地上新住院大楼15层、檐口高度68.8m，急诊综合楼5层、檐口高度28.8m，如图所示。

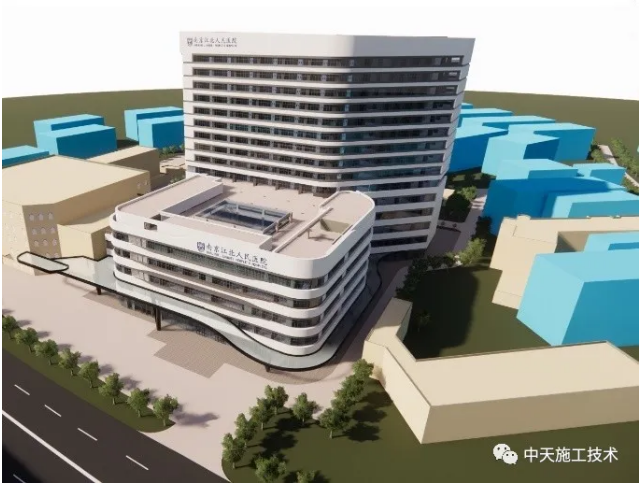

    ▲项目模型图

    03、软件应用效益分析

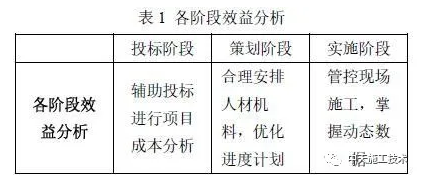

    利用SynchroPro4D施工模拟软件，在投标阶段，辅助投标团队对进度、成本、综合效益进行综合研判，宏观掌握项目整体概况；在项目施工策划阶段，为场地平面布置，施工进度计划编制提供准确数据，进行人材机料的智能分析，为项目顺利实施奠定技术基础；在项目施工阶段，指导施工计划的有效落地，实时进行进度计划的调整更新，掌握动态数据，有利于项目管理，保证项目顺利实施，如表1所示。

    04、SynchroPro4D与Navisworks功能对比

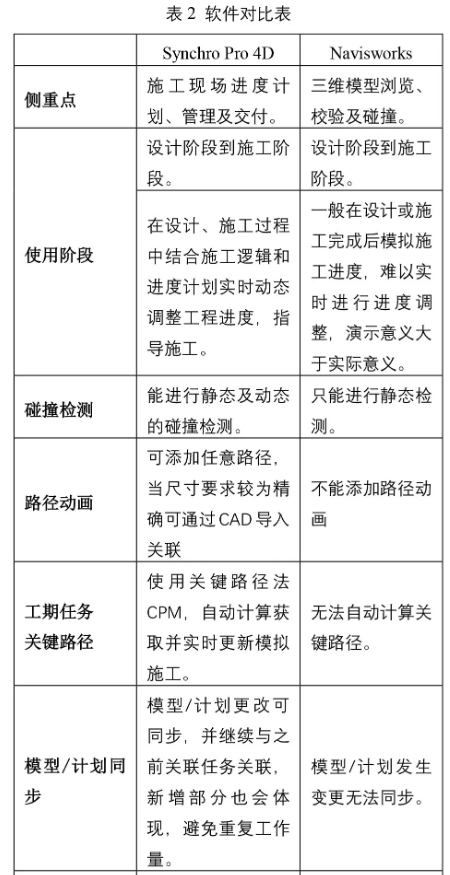

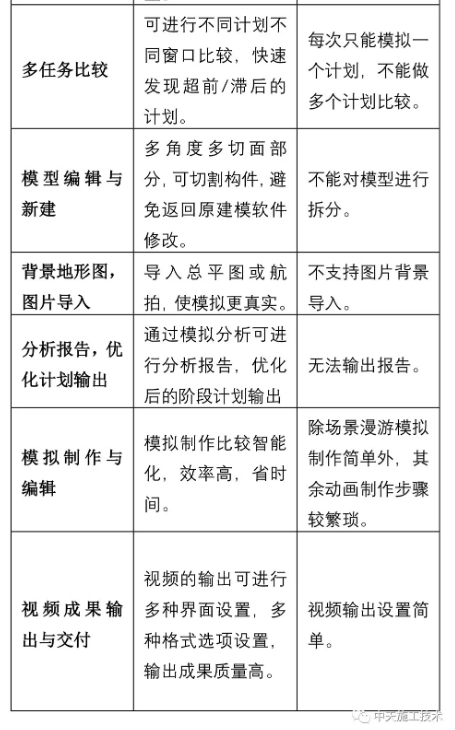

    市面上施工模拟类软件数量较多，通过全面比选，综合分析，最终确定使用SynchroPro4D作为项目应用软件。本文以SynchroPro4D与Navisworks软件为例，对两种软件的相关功能进行对比，如表2所示。

    05、项目应用流程

    5.1AutodeskRevit建模

    利用AutodeskRevit创建场布的基础模型，并对建筑、结构、机电设备等模型进行完善，如图2所示。基础模型创建完毕后，可利用AutodeskRevit的明细表功能进行临建材料的统计汇总，辅助算量，如图所示。

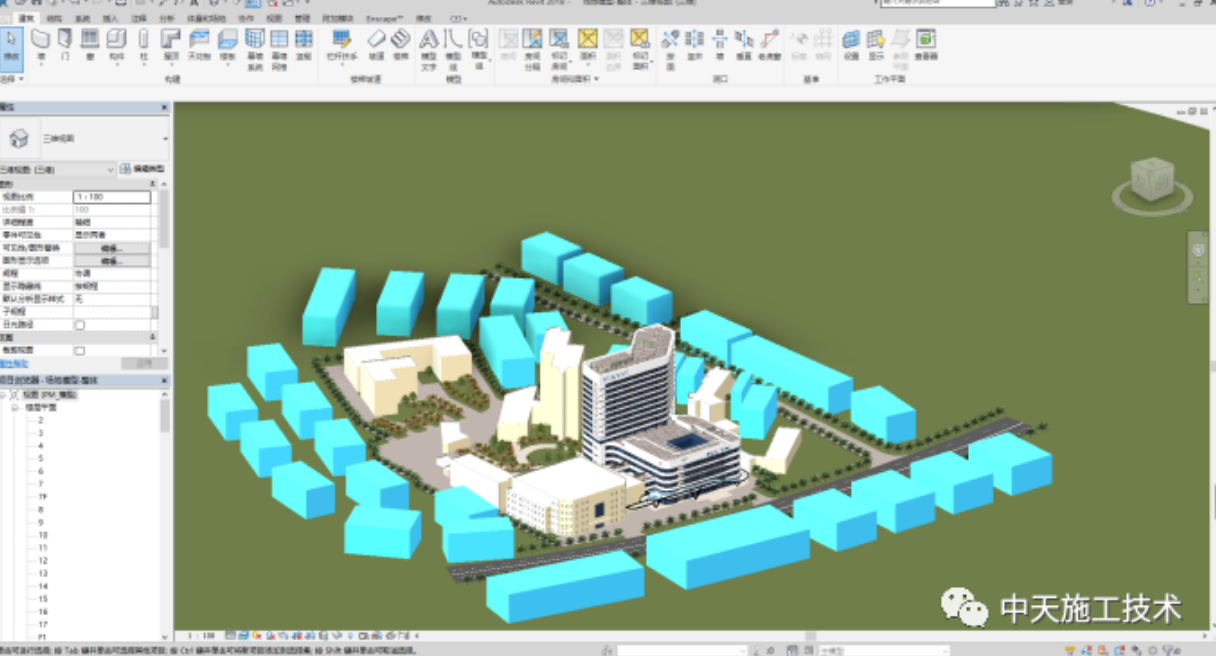

    ▲AutodeskRevit模型

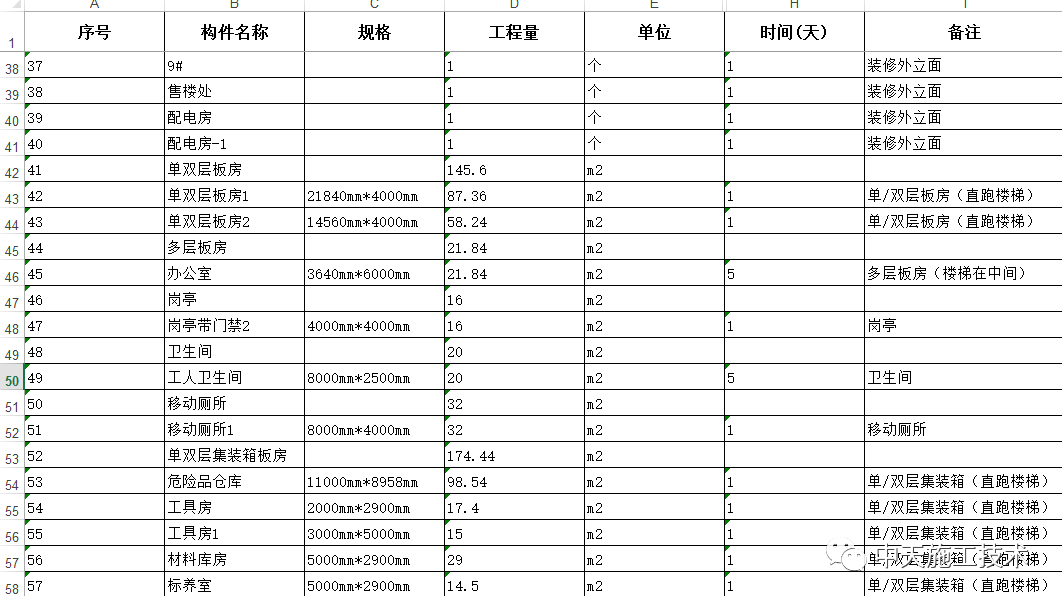

    ▲临时建筑明细表

    在模型创建过程中，首先要确保构件命名原则的统一，避免造成SynchroPro中构件命名的混乱。其次，可以利用过滤器功能对模型中的建筑、结构以及机电等专业进行分类，以便在SynchroPro4D中对模型任务的关联。

    5.2AutodeskRevit模型导出及处理

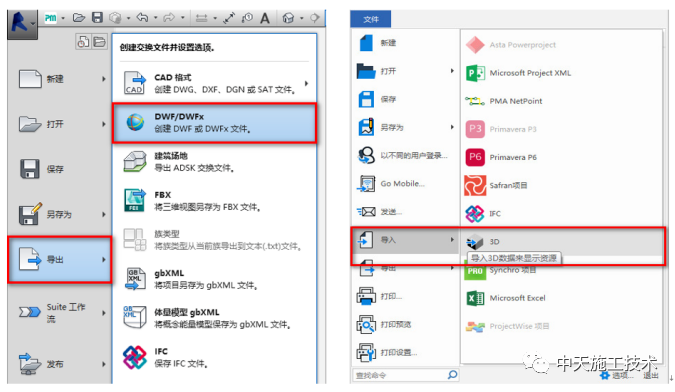

    在AutodeskRevit中导出模型时，尽量采用DWF格式，因为此格式的文件破损程度较小，且可在SynchroPro中自由替换构件的材质。AutodeskRevit中可直接导出DWF格式，模型导出和导入过程按默认处理即可，如图所示。

    ▲模型导入和导出

    5.3甘特图导入

    目前，软件支持多种进度计划图的导入，这里以MicrosoftProject为例进行说明。将MicrosoftProject文件另存为xml格式，在SynchroPro中按照默认格式导入即可。如图所示。

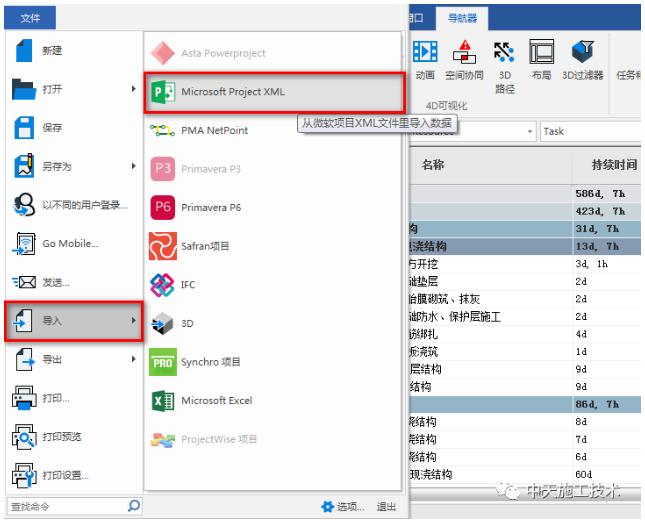

    ▲甘特图导入

    5.4模型资源化及任务赋予

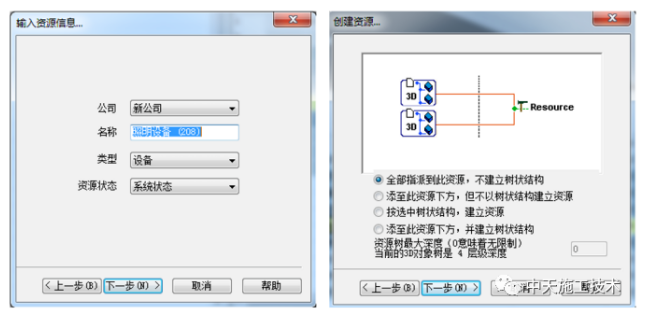

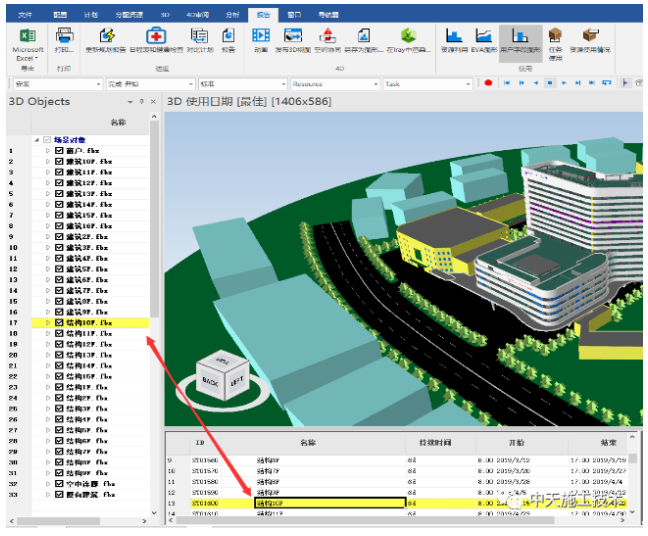

    在模型和甘特图导入完成后，需将模型指派到指定资源（快捷键：Ctrl+Shift+R）。资源指派完成后需将资源和甘特图中的任务进行任务赋予（快捷键：Ctrl+Shift+A）。具体操作如图所示。

    ▲指派资源

    ▲赋予任务

    5.5资源外观配置

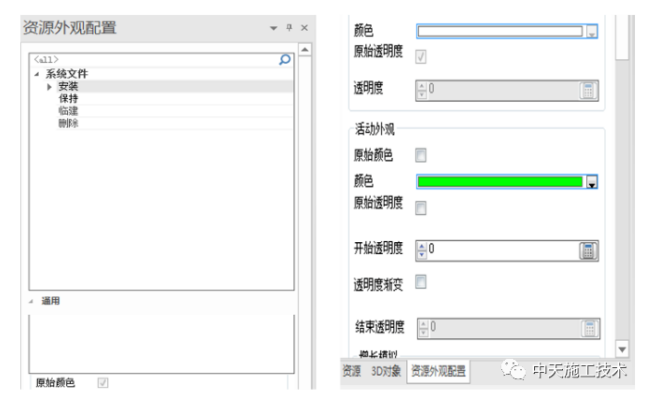

    在动画播放过程中，为了动画展示效果，我们可以区别不同过程的构件显示，通过资源外观配置来设置自己所需要的展示效果。如图所示。

    ▲资源外观配置

    5.6动画制作流程

    根据之前设置的模型资源化及任务赋予和资源外观设置，设置摄像机镜头随着施工模拟不停的转换角度，以达到预期的动画效果，可以使动画更加生动丰富，多角度的展现施工模拟的可视化。打开动画编辑器，进行事件和照相机的关联，如图所示。

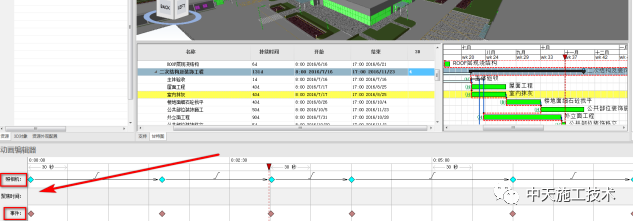

    ▲事件和照相机关联

    5.7动画导出

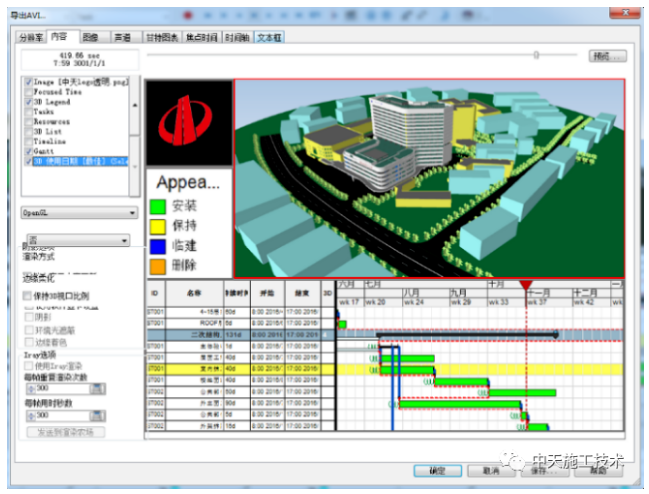

    整个项目设置完毕后就可以根据需要导出动画。在主页面设置所需要显示的信息并进行导出，简洁直观，自由度较高，如图所示。

    5.8报表分析与导出

    通过模拟分析可进行分析报告，优化后的阶段计划输出。

    （1）资源使用情况表

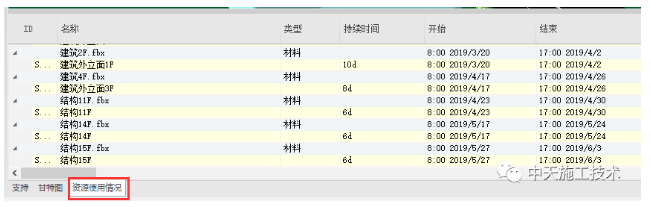

    通过模型的资源化和任务赋予，可智能分析出本项目的资源使用情况表，可进行实时资源调配，如图所示。

    （2）已计划使用资源

    通过模型与甘特图的分析，可智能得出已计划使用资源，可通过与资源使用情况表相比较，做出分析，如图所示。

    （3）同步计划健康检查

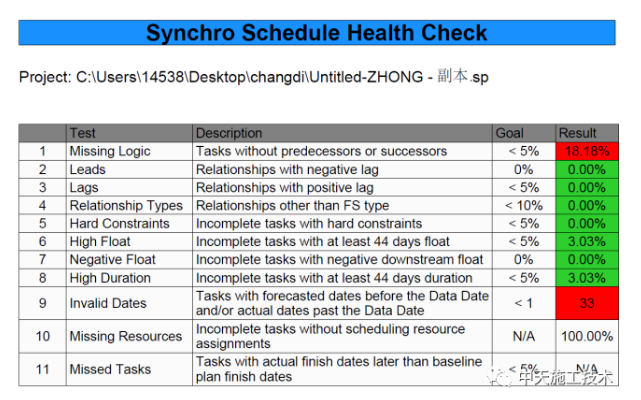

    同步计划健康检查，就是通过软件智能分析甘特图和模型资源化后存在的不合理处。可供技术人员在分析过程中及时调整，如图所示。

    （4）其他分析

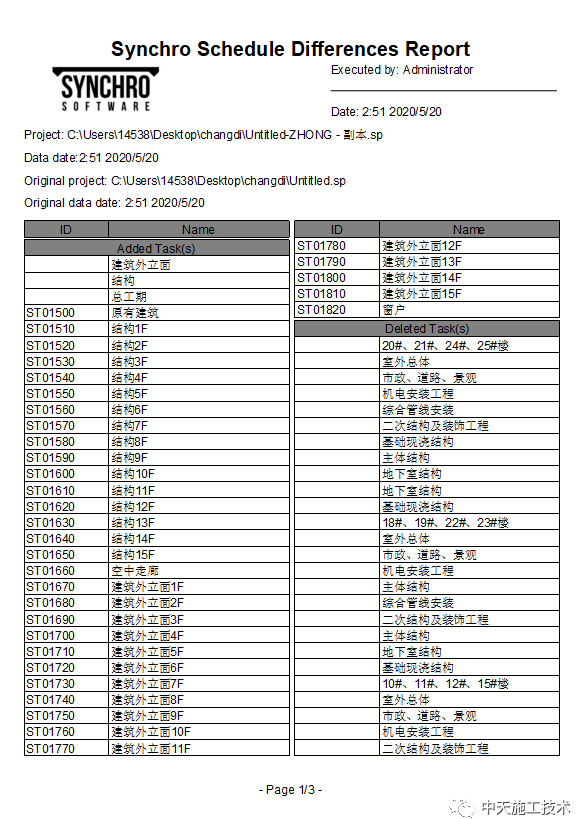

    软件也可以实现对风险的预测，EVA图形分析，计划对比等功能。通过计划对比，对甘特图进行调整分析，最终确定施工进度方案，如图所示。

    06、总结

    （1）软件总结

    SynchroPro软件是一款较专业的施工模拟软件，具有更加成熟的施工进度计划管理功能，这种精细化的施工模拟，能够产生较大的价值。

    SynchroPro软件除了能够进行4D施工模拟之外，还可以将BIM模型进行轻量化处理、机电管综的碰撞检查和VR真实体验，将成果模型、模拟等传送至平板电脑，使现场管理人员可实时查看，辅助现场的质量、安全、进度管理等。

    （2）项目效益总结

    SynchroPro4D施工模拟软件在江北人民医院的综合应用，为项目部带来巨大的价值，主要体现在进度和成本方面。通过优化关键路径，资源的合理调配，节约优化工期，创造经济效益。
