Revit中有哪些图元不可见的情况？
当绘制的图元在视图界面没有显示的时候，通常我们会按下面的方法来恢复查找图元不可见的原因。
一、视图范围

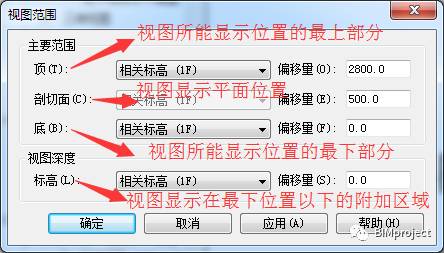

1.首先我们会想到是视图范围的影响，该图元不在当前视图范围之内，不选择任何图元在左侧实例属性栏展开“范围”，对“视图范围”进行编辑；
2.根据图元绘制的偏移量调整视图范围，使图元处于该范围以内；
（顶：上边界标高，高于偏移值的图元不显示；
剖切面：图元的剖切高度，低于该面的构件以投影显示，与该面相交的构件以截面显示；
底：下边界标高，视图深度必须低于该值；
标高：主要范围之外的附加平面）
二、可见性/图形设置

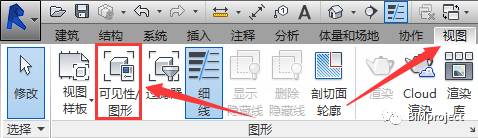

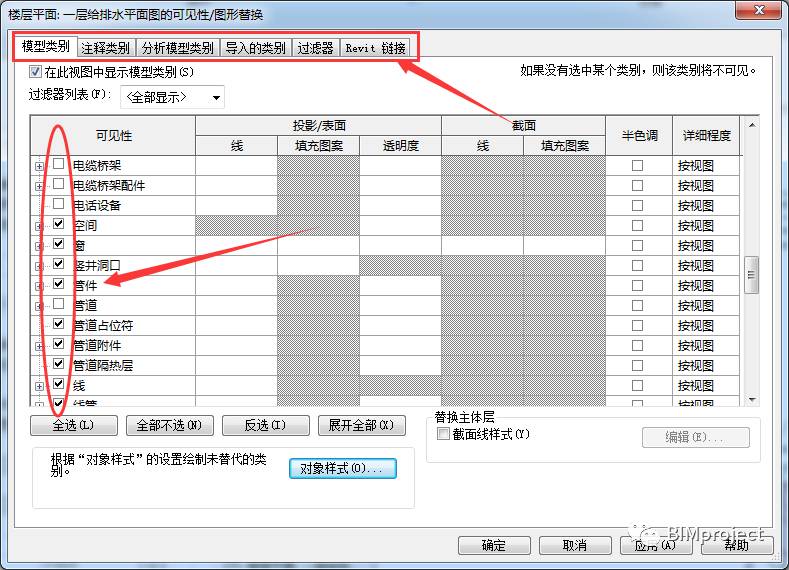

1.点击“视图”选项卡下的“可见性/图形”，打开“可见性/图形”对话框，在模型类别中找到图元所对应的类别，看其可见性是否勾选；
（注：正确找到图元所对应的类别是模型、还是注释、分析模型类别；比如：剖面框是属于注释类别；）
三、过滤器设置

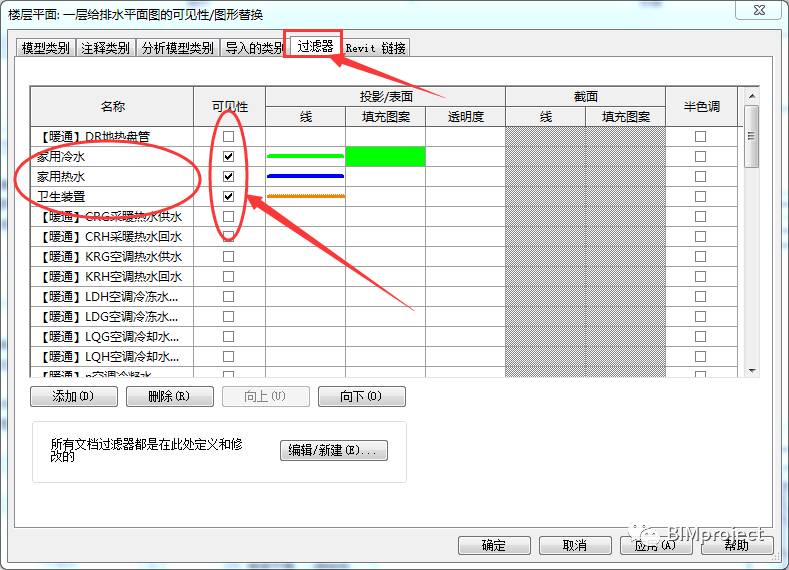

1.点击“视图”选项卡下的“可见性/图形”，打开“可见性/图形”对话框，看“过滤器”是否将所绘制的图元进行了过滤，且未勾选其可见性；
四、透明度设置

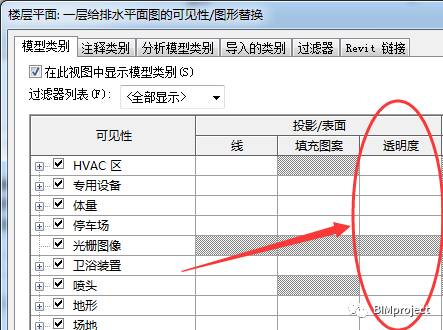

1.点击“视图”选项卡下的“可见性/图形”，打开“可见性/图形”对话框，在模型类别中找到图元所对应的类别，看该类别图元是否设置了透明度；
