文章来源：欧特克BIM俱乐部

    叶尔羌河流域地处我国新疆西南部喀什地区，塔里木盆地西南边缘，曾是塔里木河的第一大支流。阿尔塔什水利枢纽工程是叶尔羌河干流山区下游河段的控制性水利枢纽工程，在保证塔里木河生态供水条件下，具有防洪、灌溉、发电等综合利用功能。

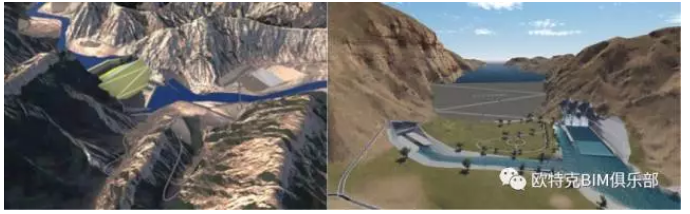

    ▲阿尔塔什水利枢纽工程枢纽区布置鸟瞰图

    项目难点

    水利水电工程的建筑物体型复杂、设备种类繁多，施工交通纵横交错、布置宏大。水利水电工程的勘探设计工作涉及多领域、多学科、多专业，设计流程与专业协调复杂多变。“全面推动三维设计、提高生产力，实现水利水电工程全生命周期管理，BIM应用水平达到全国水利行业领先水平”,设计勘探工作实现全面协调化、信息化和可视化，是新疆院不断追求和探索的目标和方向。

    解决方案

    阿尔塔什水利枢纽工程项目中，新疆院打破传统的设计模式，建立了基于BIM的三维设计和协作机制。BIM技术应用包括：地形处理、地质生成、方案分析比选、设计BIM模型、对模型进行有限元分析、BIM模型深化、经济分析、专业间协同、完善BIM模型信息等。

    项目方案设计

    在地质实体模型上进行各方案工程布置，使用AutodeskRevit、AutodeskInventor建立各方案工程布置水工建筑物、水机设备、电气设备的实体模型；创建实体模型统计工程量清单的方法，达到了精确算量的水平，为后续的经济比选和方案决策提供了有力保障。经过对各方案技术方面和经济方面的比较，得出技术可行，经济最优的方案作为推荐方案。

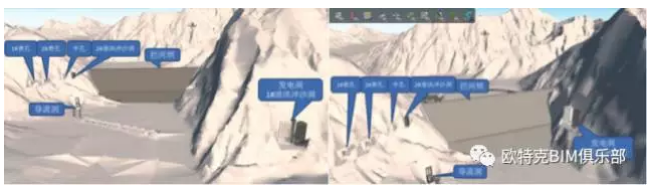

    ▲方案一枢纽布置

    有限元仿真计算

    使用AutodeskRevit、AutodeskInventor建立的水工建筑物等实体模型可以导入有限元仿真计算软件，弥补了有限元仿真计算软件建模能力的不足；重要的建筑物模型要通过有限元仿真计算，验证了建筑物的合理性，并为结构优化提供了依据。

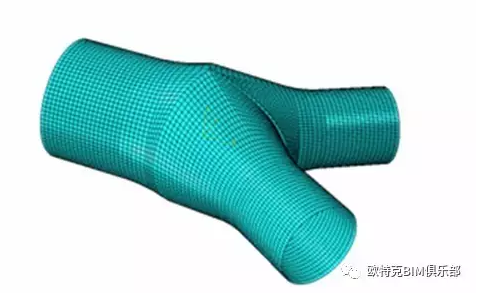

    ▲钢岔管有限元网格模型

    多专业BIM协作

    将模型导入Navisworks，通过三维漫游查看，直观地查看整体效果。通过碰撞检查，检查构件的尺寸、标高、位置的协调性；多个专业同在一个工作平台上工作，能够及时发现问题，快速优化，通过修改构件集合参数或者调整位置约束能够快速更新反映到新模型中。

    项目出图

    BIM图纸量占本项目初步设计阶段总完成图纸的30%，BIM的应用大夫缩短了图纸设计和校审时间。新疆院金属结构专业采用AutodeskInventor通用化模型后，设计出图效率提升3倍以上，大幅度降低产品的设计、校审工作，合格率和功效显著提高。

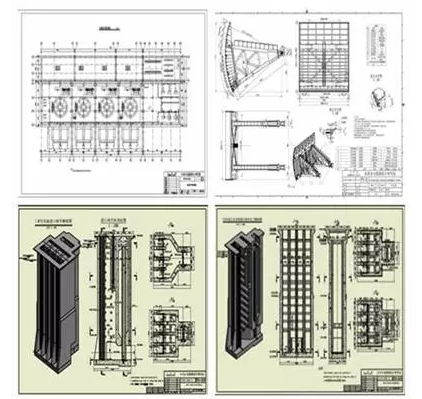

    ▲BIM图纸

    总结和展望

    该项目整体模型展示，是组库建设、专业间模型拼装和仿真分析等BIM工作的整合，也是施工总布置的直观表现，体现了BIM应用在项目中的深度。

    根据水电行业的特点，结合BIM技术应用，水利部新疆维吾尔自治区水利水电勘测设计研究院将不断完善相关的体系文件、设计标准、规范及流程。BIM技术需要在水电项目整个全生命周期的各个阶段、各个环节加以应用，将实现行业设计水平提升。

    新疆院将扎实稳步推进BIM共作，进一步提升我院的勘测设计水平和市场竞争力。为了开拓国际市场，正在积极努力洽谈在外设合作机构，以便辐射中亚市场，新疆院将组织精兵强将、配备最强的力量和资源，不辱使命，为国争光。

    —张剑

    院长

    水利部新疆维吾尔自治区水利水电勘测设计研究院
