板的绘制过程是什么？关于Revit中板的绘制
板的绘制过程是什么？
步骤：
1、 选择合适类型的板，编辑设置版的规格和材质
2、 按照版图进行放置
3、 修改板的高度（看文字说明）
4、 注意板要一块一块绘制
5、 注意看详图
技术要点：

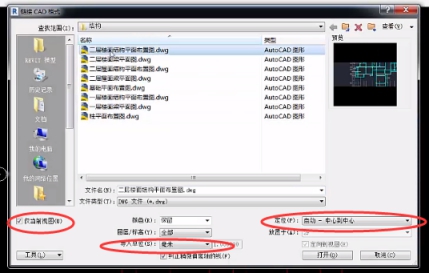

1、 打开插入选项卡中的链接CAD，选择需要的CAD图，勾选仅当前视图、导入单位选择毫米、定位选择自动中心到中心，使用快捷键AL对齐到轴网，由背景更改为前景，方便绘制。
2、选择拾取线进行绘制（或其他方式），然后使用TR命令进行修剪，最后进行标高的调整（使用EL进行查看标高是否符合要求），进行绘制是要一块一块地进行绘制。

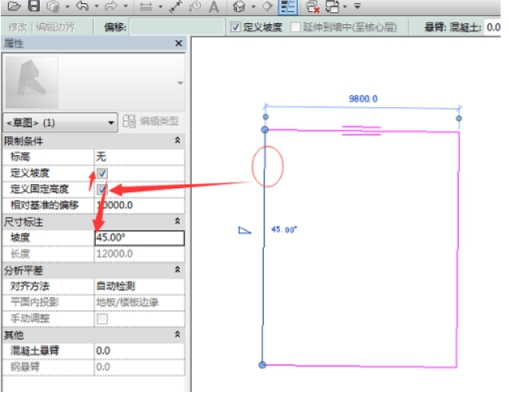

3、如何绘制斜楼板：
1）创建楼板边界后，选中需要修改的草图边界
2）勾选定义固定高度，再勾选“定义坡度”，最后在尺寸标注栏的“坡度”中输入坡度值（可在CAD图中查找或自己计算）。然后点击“完成绘制”按钮即可完成斜板的绘制。
4、如何在楼板上开洞：常常使用竖井功能创建洞口
1）在需要的位置绘制洞口形状，并选择完成按钮，完成竖井洞口的创建
2）点选中绘制的竖井，在左侧属性窗口选择修改竖井的底部约束条件和顶部约束。
3）或者可直接在三维视图中，勾选剖面框（方便看图和移动），拖拽竖井的端点进行移动，将端点移动到需要的位置
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
