    九绵高速公路BIM管理平台

    一、项目概况

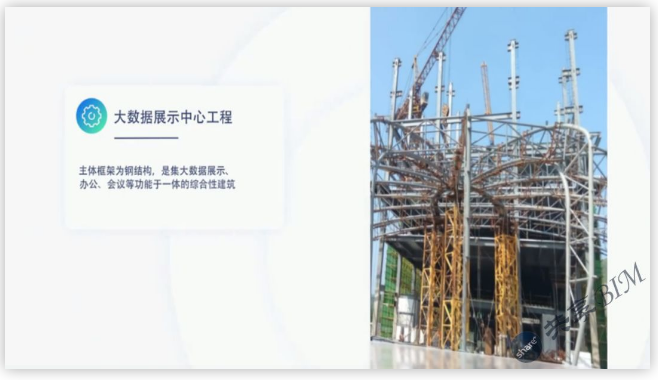

    承德高新区大数据展示中心工程位于承德市高新产业开发区，是承德市开发区地标性建筑，建筑由椭圆形大数据中心展厅和一栋高层主楼组成，主体框架为钢结构，是集大数据展示、办公、会议等功能于一体的综合性建筑。

    二、BIM技术

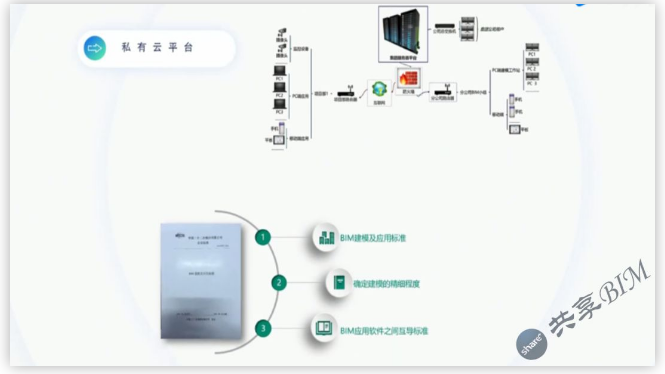

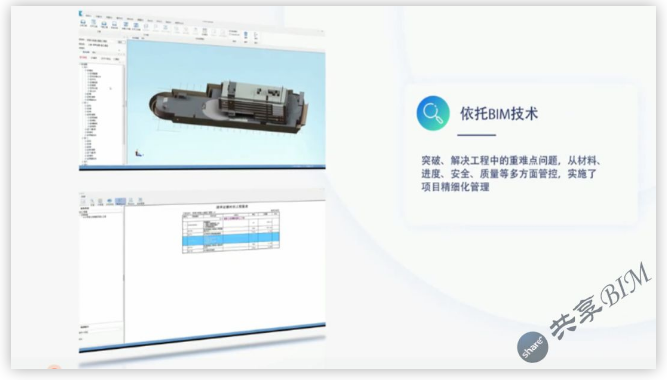

    本工程依托BIM技术，突破、解决工程中的重难点问题，从材料、进度、安全、质量等多方面管控，实施了项目精细化管理，BIM技术应用依托集团公司搭建的私有云平台及企业级建模和应用标准，通过软件协同平台，集成各专业模型及数据信息，应用建模、管理、深化设计、动画及后期软件近20个。

    三、BIM技术应用

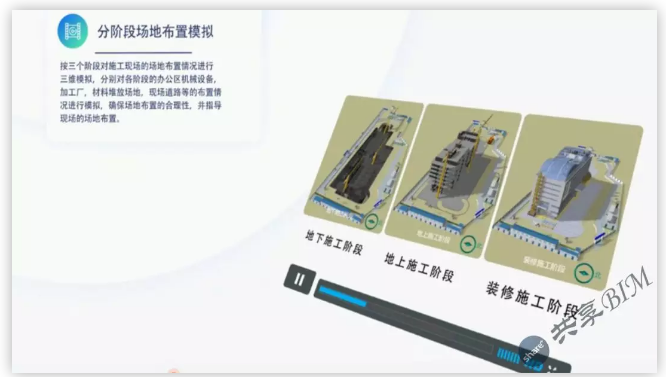

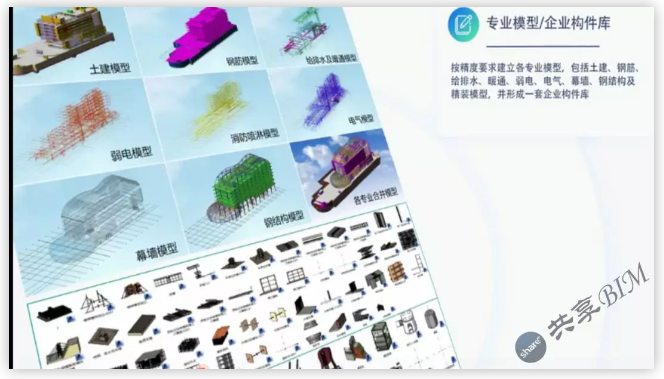

    施工准备阶段，现场临建及安全文明施工设施，按公司标准建立成族库，对场地布置分阶段三维模拟，直观展示场地布置思路。专业模型/企业构件库，按精度要求建立各专业模型，包括土建、钢筋、给排水、暖通、弱电、电气、幕墙、钢结构及精装模型，并形成一套企业构件库。

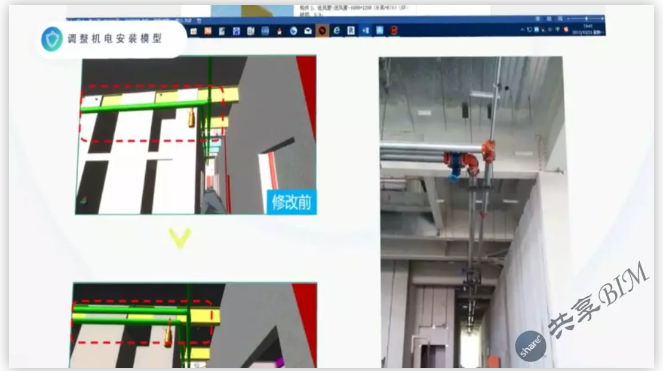

    碰撞检测，在深化设计阶段，各专业模型集成后进行多专业碰撞检测，碰撞点筛查后，优化调整机电安装模型。钢结构深化设计，解决图纸错漏问题，优化出图，指导现场构件加工及安装。

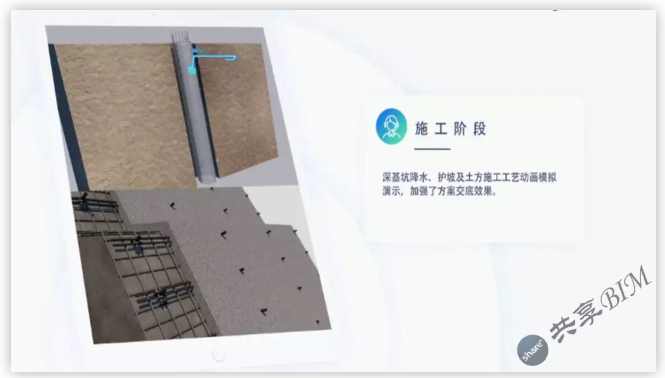

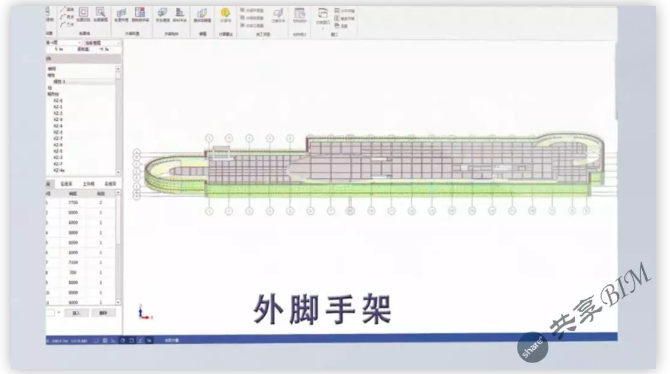

    施工阶段，深基坑降水、护坡及施工工艺动画模拟演示，加强了方案交底效果。钢结构吊装模拟，对钢结构吊装方案进行模拟及有限元分析，确保吊装方案合理可行，针对土建、钢结构、幕墙、机电、精装等复杂节点，进行可视化交底。针对地下工程外脚手架、模板及满堂架，进行三维虚拟设计，编制周转材料进场计划，实现精细管理，利用钢筋下料优化软件，整体规划钢筋用量，规范钢筋加工管理。

    依托云平台，各部门协同工作，通过电脑和移动端查看模型，查询安全质量问题、工程进度、细部节点、资料信息等信息。现场问题协同处理闭环流程，现场安全质量管理，从发现问题到确认归档形成一套完整的闭环管理流程。

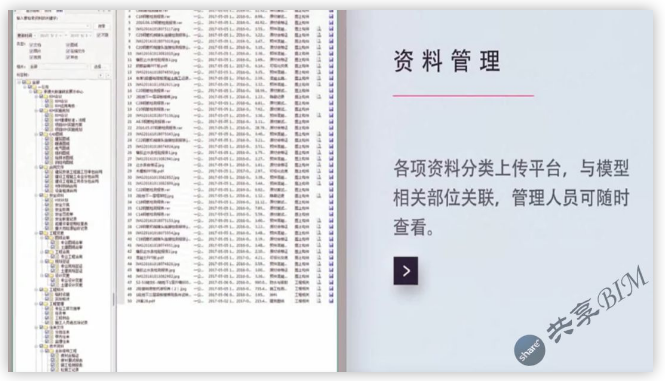

    资料管理，各项资料分类上传平台，与模型相关部位关联，管理人员可随时查看。进度4D模拟，进度计划与模型关联，实现进度可视化动态模拟，清晰展现进度滞后及提前状态，直观了解不同进度工程造价情况。实际进度与计划进度实时对照，及时分析偏差原因并合理优化，保证了现场施工进度。依据各专业模型快速查，所需材料用量，与实际量对比，控制现场材料用量，充分发挥平台协同作用。在工程例会中应用BIM模型，针对现场问题及时采取整改措施。

    四、BIM应用创新点

    利用精装三维模型，仿真模拟石材等装修排布及整体效果，提高精装各专业协调效率，完工后，通过虚拟全景影像展示精装效果，对基坑降水方案可视化模拟分析及测算，进行方案优选，利用倾斜摄影技术，将无人机拍摄的照片，后期处理，形成地形的精确三维模型和点云数据，应用与土方计量、三维场布等的方面。
