1.二维平面软件

    a)AutodeskAutoCAD(CAD)坚决不谈。

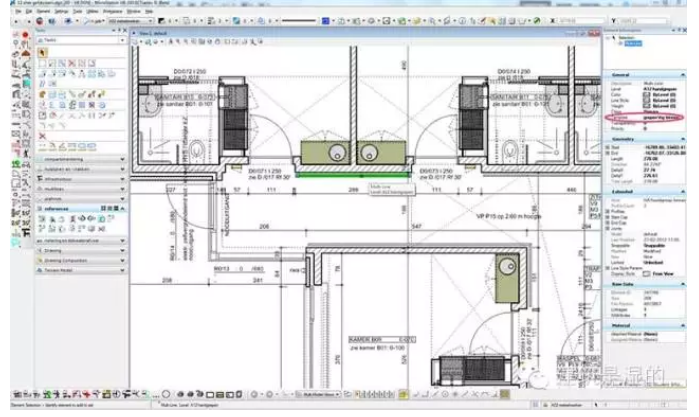

    b)MicroStation这款软件跟CAD很像，而且三维建模能力很不错，所以，说他是二维平面软件是非常委屈它的。它有上千种第三方插件，覆盖了土木、建筑、交通、结构、机械、电子、地理信息系统、网络、管线、图档管理、影像、出图，所属公司是Bentley（中文叫奔特力不是宾利哟），小伙伴们可以找视频看一下，你会马上陷入深思：为什么我们都在用CAD？（界面见下图）

    b)AdobePhotoshop（PS）咱不谈。

    c)AdobeInDesign(ID)排版工具，适用于页数较多的文本。

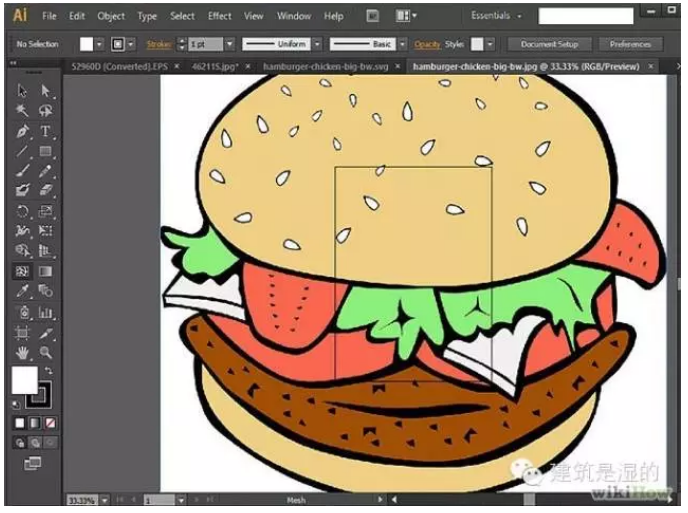

    d)AdobeIllustrator(AI)由Adobe公司出品的一款基于矢量图的绘制软件。如何理解位图和矢量图的区别呢？阿木觉得，位图的基本构成单位是像素，而矢量图是由线及其封闭成的空间构成（所以跟像素无关，随意放大缩小都不会影响画质）。

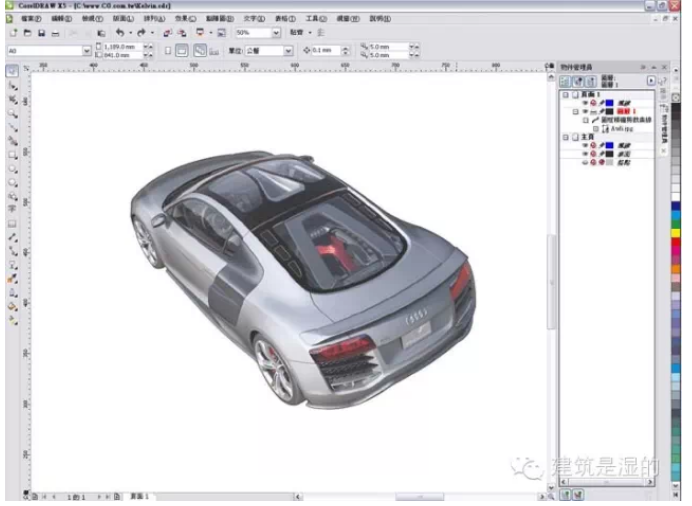

    e)CorelDRAW(CD)加拿大Corel公司的矢量图工具，你要问了，它和AI有什么区别，我没有用过，不能乱讲。听朋友说，跟AI很相似，我只知道：CD的安装文件是AI的两倍。下次阿木会找有经验的朋友来讲讲。（界面见下图）

    f)AdobeFreehand(FH)也是矢量图工具，安装文件只有AI的六分之一，却依然很溜，而且文字处理很强，没事的时候你试试看就知道了。

    2.三维几何建模软件

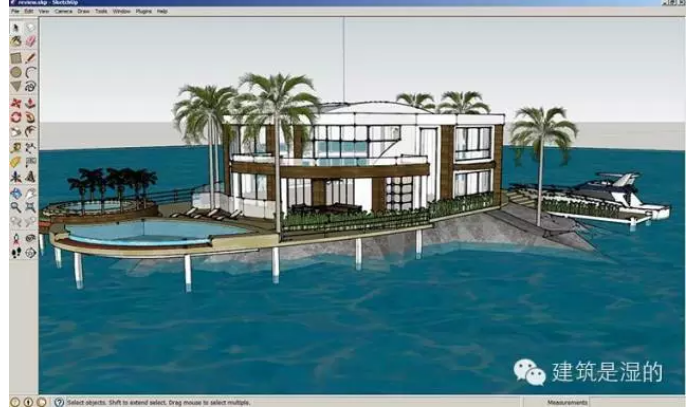

    a)SketchUp(SU)拥有大量在线模型库，逼真的显示效果，众多专业插件，哪怕你更爱Rhino，记得也要精通SU。2012年Google将SU卖给了Trimble。

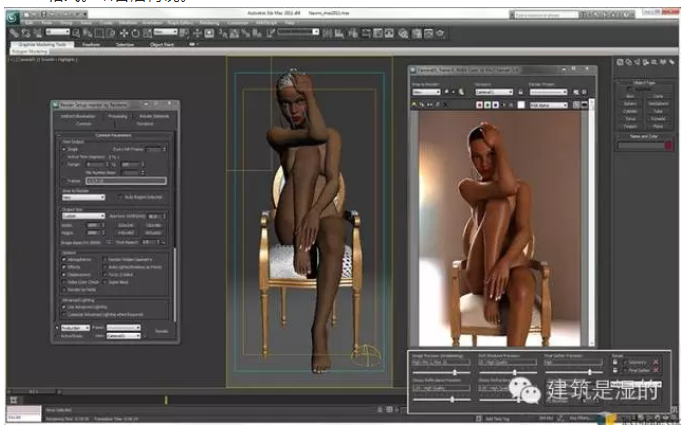

    b)3DStudioMax(Max)记得读本科的时候，阿木的很多同学都去校外报班学习Max，造型能力很强，但是个人觉得吧，做规矩的建筑不如用SU，做异形建筑又不如Rhino，在建筑建模领域有点尴尬。But！！！Max渲染能力杠杠的。效果图公司几乎清一色在用它。而且“.3ds”文件格式也很通用，阿木接触过一款名为Quest3D的软件，用于虚拟现实，完美支持“.3ds”格式。咱日后再说。

    c)Rhinoceros(犀牛)让我沉默五秒，1、2、3、4、5，ok！这是阿木最喜欢的一款软件，精小却有大心脏。如果能精通，三维建模基本无敌。而且还有Grasshopper的支持！！！如果你不爱它，我只想说，今夜天台风好大，你们不要拦着我。(下图为扎哈的塞尔维亚贝克欧规划方案)

    d)Maya(玛雅)销魂的名字，无敌的造型能力，精准的粒子动力学。我就不乐意了，你让其他软件怎么活下去！然而，兴之所在，败之所因。Maya太强，但也太大。安装文件差不多1、2个G，是Rhino的十倍左右。如果只是建模的话，Rhino就够用了。如果你想做动画，那就别犹豫了，看看maya的作品：《X战警》《后天》《星球大战》《玩具总动员》，数不胜数，天下我有了简直，当然，这些不只是Maya的功劳，据说参与《阿凡达》制作的软件有25款，包括大名鼎鼎的Houdini和Zbrush。（见下图）

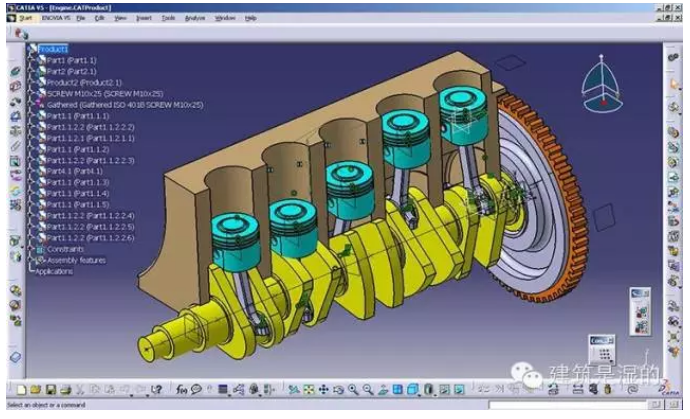

    e）Catia法国达索（Dassault）公司的神作（我们后面会介绍DigitalProject，跟Catia有很大关系）。作为PLM（产品生命周期管理）协同解决方案的一个重要组成部分，更多被用于产品设计领域。V6版本出来的三维手绘功能，建议小伙伴去找视频看看。阿木只用过一周，Catia造型能力很强。我一直觉得犀牛的放样，双轨成形是很不错的，但实际上，除了“标准”，“松弛”等选项外，基本是不可控的。Catia的耦合这方面真的蛮牛的，更重要的是他的约束关系，轻松修改模型的能力，以及最牛最牛的N多不同领域的模块。阿木真心是学不会，妈妈问我：为什么你每次用Catia的时候，都是跪着的？

    f）Cinema4D下文提到

    3.三维信息建模软件（BIM）

    在这里，阿木想说明一下，BIM（BuildingInformationModeling）不是软件，也不是三维模型，那是什么呢？简单的说，把一栋建筑几乎所有的信息（几何，材质，构造，构件等）全部汇集在一个“模型”里，咱们对比SketchUp，就明白这个模型不只是三维模型，更是一个数据中心。更好地利用这些数据，是BIM的中心思想，也就是我们常说的BIM应用。

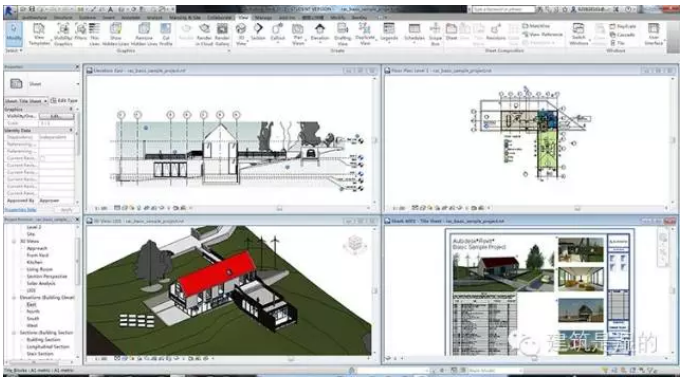

    a)AutodeskRevit从目前国内的普及程度看，Revit是BIM建模软件的代表。它有着很好的模型数据系统，完善的族概念，良好的云计算，以及良好的开发接口。我想，等Dynamo正式上线后，想必会进一步巩固Autodesk在该领域的地位。因为Revit用户众多，使得其他软件纷纷开发针对Revit的接口，比如PKPM，Etabs，SAP等，足见Revit的影响力！那Revit的缺点是什么呢？首先是它的造型能力，你可以看到，只有5、6个简单命令能用来造型。其次，Revit不同版本的兼容性问题：只能从低版本升级到高版本，不可逆。另外，Revit软件比较大，并且是单核运算，所以对配置要求比较高，据说即将推出的Revit2016在这方面有很大改善，会不会支持多核？让我们一起等待吧。

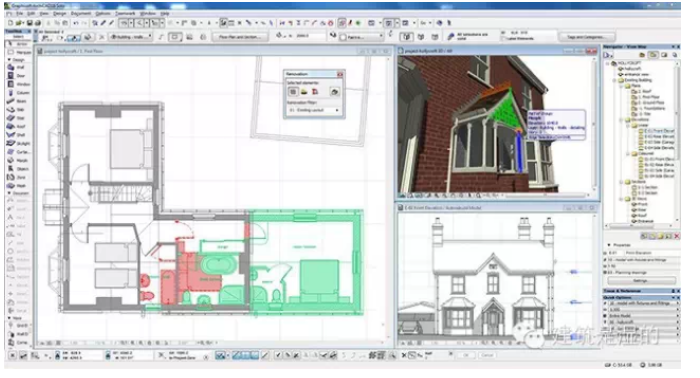

    b)ArchiCAD（AC）说起Archicad，阿木是非常惋惜的。他比Revit更早进入BIM领域，并称之为“虚拟建筑”，如今却几乎完全失去了主流的设计市场。我想除了软件本身的问题，更大的问题是其市场营销的策略。咱们只说软件：

    ArchiCAD也有类似族的概念（在“Design”工具栏下），但没有族类型，如果你接触过Rhino的插件VisualARQ，就明白没有族类型的BIM是啥样的了。。。ArchiCAD有图层概念，Revit没有，对于用惯了CAD的设计师，更容易上手。上文说了，Revit建模能力让人吐槽，那ArchiCAD呢？好吧，半斤八两。ArchiCAD主要就是建筑专业的建模，其他的，比如结构，暖通专业就不那么好用了。做设计的时候用挺好，基本不会卡。

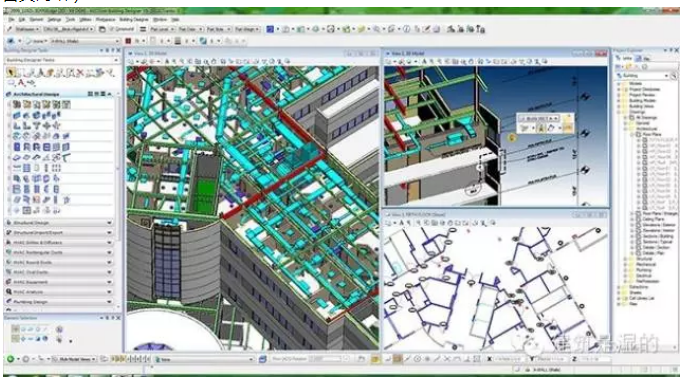

    c)AecosimBuildingDesigner（ABD）好软件，好软件！这也是Bentley公司的产品，完全内置了咱们上文提到的MicroStation，加了四个主要的模块：建筑、结构、设备、电气。棒棒的！目前还是V8i版本，界面非常易懂，而且自带碰撞检测，造型能力也很强大。（下图来自其网络）

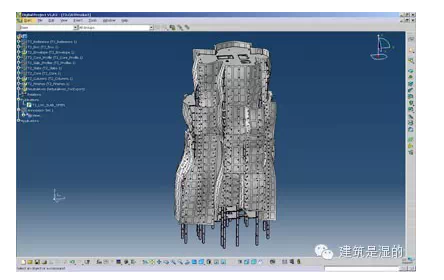

    d)DigitalProject(DP)建筑传说级软件，由铿利科技开发和销售的建筑信息建模(BIM)和管理工具，设计、项目管理到实施现场都很优秀。可不要小看这个铿利科技，英文名是GehryTechnologies，即盖里科技，显然跟弗兰克·盖里有很大关系，想想他的古根海姆博物馆，就知道DP是什么级别的了。这个软件是基于Catia改造的，所以曲面造型能力很强，如果你熟悉Catia，那么转到DP上来会更容易。这个公司目前推广一个BIM协同工具，叫GTeam，有兴趣的可以看看（下图来源网络）

    e)鲁班（LUBAN）这款软件和上述的BIM建模软件有三个不同之处，首先，它是一款国内研发的软件。其次，它是基于AutoCAD平台开发的，不是单机软件。最后是定位，鲁班更侧重于建造部分的BIM应用，比如算量，这可不是咱们做学生设计想象中那么简单的，数个门窗表就完事儿了。里面有很多复杂的问题，比如钢筋量的计算等，会用自然计量单位或物理计量单位作为基本单位。小伙伴们如果做设计是不怎么用的上了。

    f）广联达唉，突然感觉人生好艰难，既然是国产软件，说了鲁班又不能不说广联达。阿木码字真心好累。。。但是好软件又不能不说，广联达很擅长算量，结果很准确。跟鲁班不一样的是，广联达是单机软件。鲁班和广联达之间的竞争正促使两款软件往更好的方向发展。

    g）VisualARQ大家知道，阿木是Rhino的脑残粉，所以，尽管这个软件有点鸡肋，但是，我还是介绍一下吧。它是犀牛的插件，也有gh版。建筑基本的7个构成要素都有单独的构件，很小巧轻便，然而，依然是兴之所在，败之所因。小巧也就注定了数据不完整。阿木用了几天就放弃了。

    PS.阿木是非常非常希望能有国产的软件走向世界的！当然，无论咱用了啥软件，钓鱼岛都是中国的，苍老师是世界的！

    4.分析软件

    阿木这里说的分析软件大概分为三个部分，性能分析，结构分析，和施工分析。

    性能分析：

    a）EcotectAnalysis（ECO）这个软件想必大家都听过，作分析图啦，骗甲方啦，非常棒，随便怎么设置，都能出来一幅惊艳的分析图。这是一个神奇的软件，从它的诞生开始就挺传奇。它是由一位名叫AndrewMarsh的建筑师，同时也是西澳大学的博士独自一人“发明”的软件。据说在2008年被Autodesk收购之前，Ecotect的开发几乎是他一个人完成的。但是阿木想说的是，eco已经停止更新5年了，是不是说明了什么？我什么都不知道。

    b）GreenBuildingStudio?energy-analysis（GBS）是Autodesk公司的一款基于Web的建筑整体能耗、水资源和碳排放的分析工具。

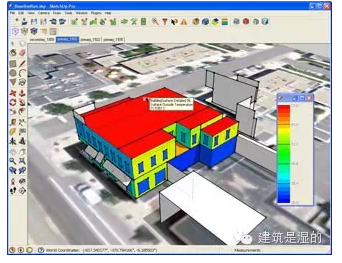

    c）EnergyPlus模拟建筑的供暖供冷、采光、通风以及能耗和水资源状况。包括了很多特殊的模拟，比如，热舒适度、多区域气流、水资源使用以及光伏系统等。对很多软件都有接口，比如SketchUp

    d）Grasshopper（GH）小伙伴们如果使用Rhino平台下的gh，那么里面有很多插件能帮助你进行性能分析。比如Geco（其实就是连接到Eco而已）、Ladybug+Honeybee(非常棒)、Diva(据说跟哈佛大学有渊源)、Heliotrope-Solar等等。都是gh的插件哦，犀牛早就不是那只犀牛了，可邓肯还是那个邓肯。

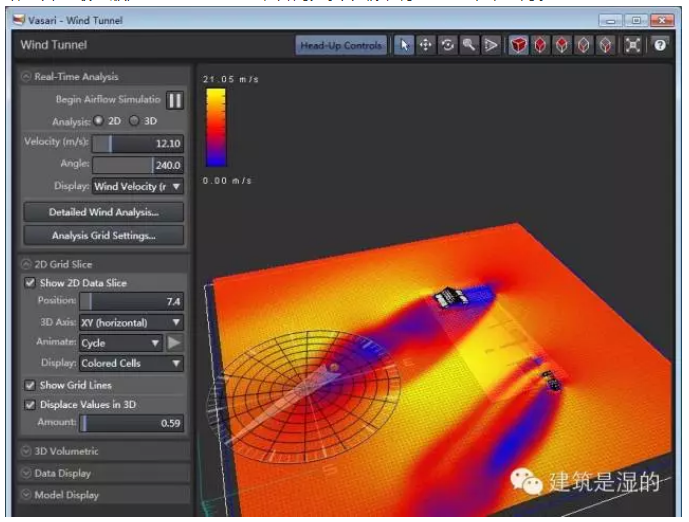

    e）AutodeskVasari最后再提一下这个还没有发布正式版的软件，跟Revit的界面有点像，性能分析主要是日照和风，虽然是操作极为简单，但当我第一次看到Vasari出的分析图时，真是被唬得一愣一愣的。所以阿可告诉过我，最利于洗脑的沃土是无知。

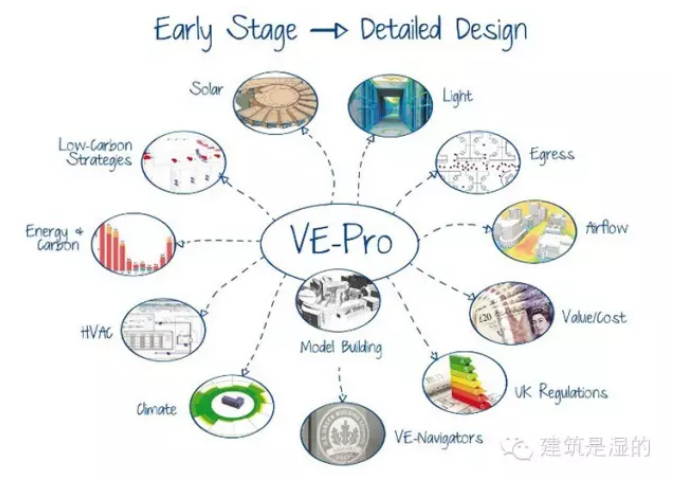

    f)VirtualEnvironment(VE)IntegratedEnvironmentalSolutions公司旗下的建筑性能模拟和分析的软件。功能类似Ecotect，可以与Radianceq兼容对室内的照明效果进行可视化的模拟。据说很优秀，国内有不少设计院在使用。下图展示了ve的功能，来自其官网

    g）PKPM除了结构分析，还有日照分析功能，而且很准呢。国产国产！

    h）TArch（天正）日照分析蛮好的，特别的单纯实在。

    结构分析：

    这部分阿木懂得很少，都是各种google。。。

    a）PKPM国产王牌结构分析软件，傻瓜操作，但绝对好使！

    b）ANSYS目前业内使用ANSYS计算的内容包括：多高层结构、空间结构、索膜结构、玻璃结构等等；特殊问题有节点分析、动力弹塑性分析等等。一个字，ANSYS太强大了

    c）EtabsSAP2000不了解，阿木打字好累，原谅我。

    d）Tekla钢结构详图设计软件，图纸直接可以施工。

    e）3d3s同济大学研发，进行钢结构和空间结构设计分析的软件，膜结构也可以哦。国产国产！

    f）Grasshoppergh目前的插件100有余，阿木当时玩gh的时候，才20来个呢。这里介绍两款，Karamba，跟gh的模型无缝链接，特别好用。一年前，免费版好像只允许20根杆件，简直不能更残忍，好久没用了，现在的情况不清楚。Millipede（千足虫）哈佛大学老师开发的一款插件，可以对结构进行优化，非常棒，而且完全免费，电池图标很好玩，人称“小火车”。

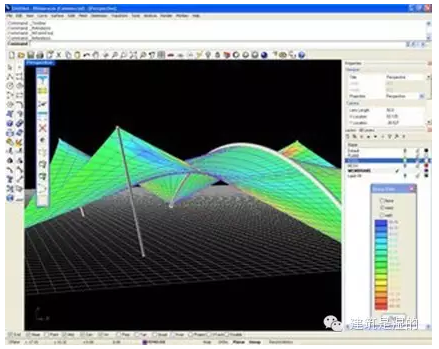

    g）RhinoMembrane犀牛的插件，主要用于膜结构的生形。总共只有几个按钮，分分钟生成一张流畅的薄膜。小伙伴们用犀牛做方案的时候，可以试试这个东西，做出来非常有情怀哟！

    施工分析：

    包括管道碰撞和施工模拟

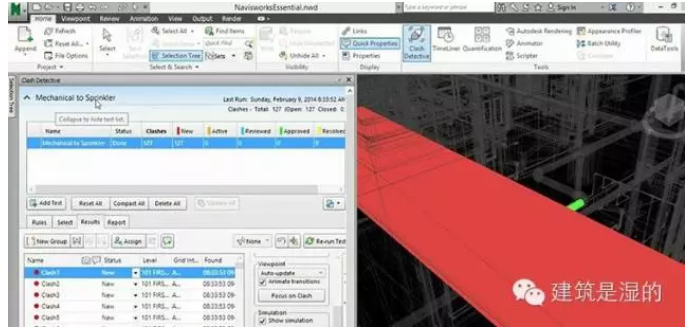

    a）NavisWorks（NW）Autodesk收购的软件，安装包很大。但是如果打开了，还是比较流畅的。它能将很多格式的三维模型文件整合在一个文件里，进行管道碰撞检测，施工动画模拟，以及漫游。操作很简单。

    b）AecosimBuildingDesigner（ABD）上文讲过，有碰撞检测功能。
