    01、工程概况

    本项目位于郴州市下湄桥西片区南侧，同德路与同福路交汇处东南角，占地面积约174419.10㎡现对新校区进行装修、提升及改造，装修部分建筑面积约38829.87㎡，装饰装修总投资约3711.33万元，本项目合同工期为235天。

    02、整个项目设计理念及设计风格

    本方案采用环保型的材料，做到无污无害，绿色环保；进行照度分析，严控灯具规格型号，保证工作学习照明的同时，节能环保。在家具软装等选型上，根据每个空间设计色彩进行匹配，使相关软装配套与硬装相得益彰。

    1.报告厅

    报告厅总建筑面积为1725.72㎡，其中报告厅座位区长18.8m宽28.6m高12m建筑面积为537.68㎡，座位数为600座；舞台长12.5m宽38.8m高12.6m，建筑面积为485㎡；报告厅辅助用房面积为703.04㎡。

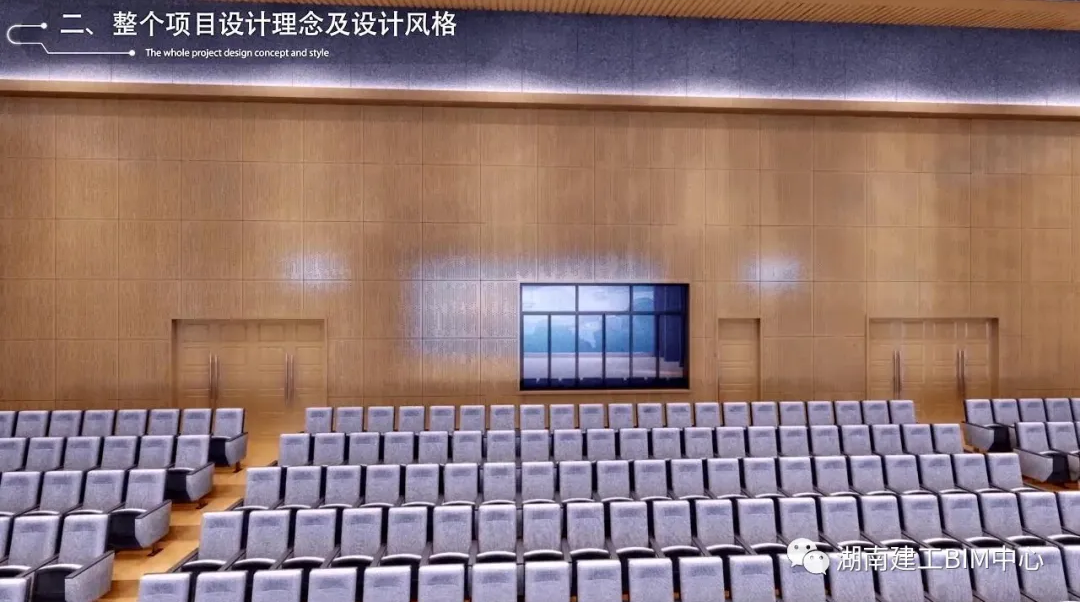

    报告厅的装饰性上顶墙以整体的木色冲孔装饰来处理，辅以实木线条，借助点、线对声波的发射与吸收有助于达到声音上的完美。将灯具隐藏于顶棚或墙体面内，可避免产生眩光感或局部光线不足的缺点。舞台区设计多道幕帘，使报告厅功能多样化。

    2.室内篮球馆

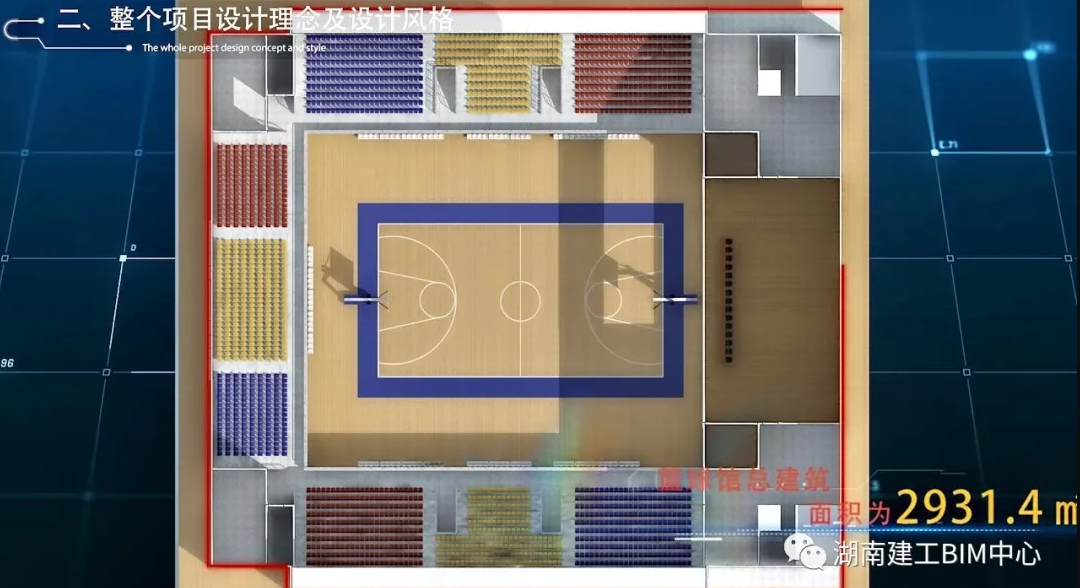

    篮球场总建筑面积为2931.4㎡。篮球场比赛区面积为1295.8㎡,舞台面积为325.35㎡，篮球场比赛区除比赛训练外仅（同时）兼做会堂使用可容纳人数600人；看台区建筑面积为1310.25㎡，看台座位数为1944个。

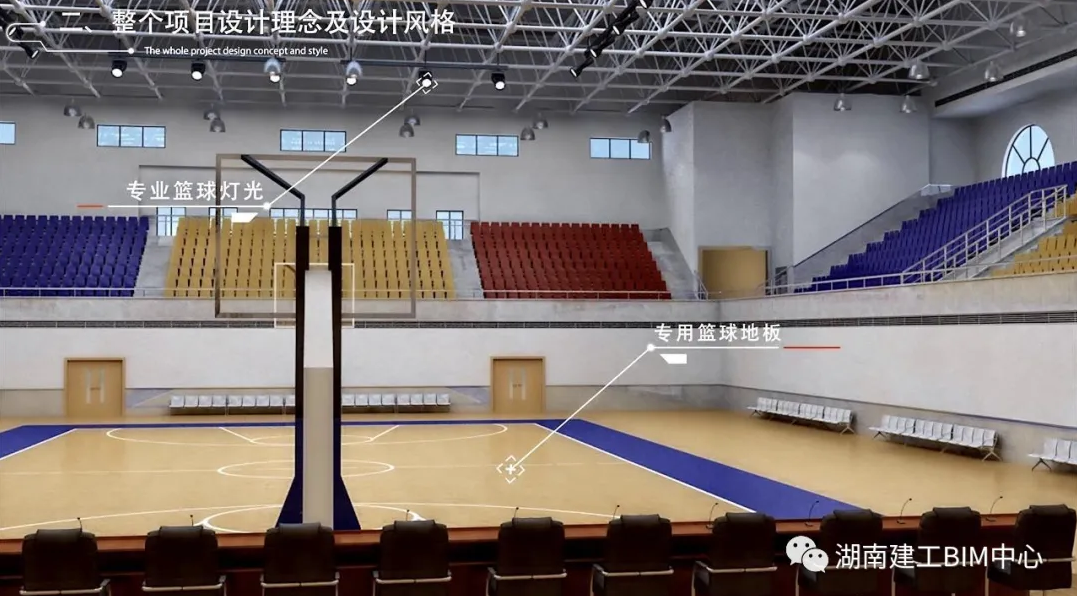

    室内篮球馆地面和顶面都采用专用篮球地板和专业篮球灯光。主色调为灰白色，看台区座椅采用不同颜色的分区，使室内篮球馆感官上色彩丰富。墙面运用高1.2m的瓷片墙裙，有效保障墙面的整洁。看台栏杆设计成半实心护栏，美观大方。

    03、重点空间工艺施工流程

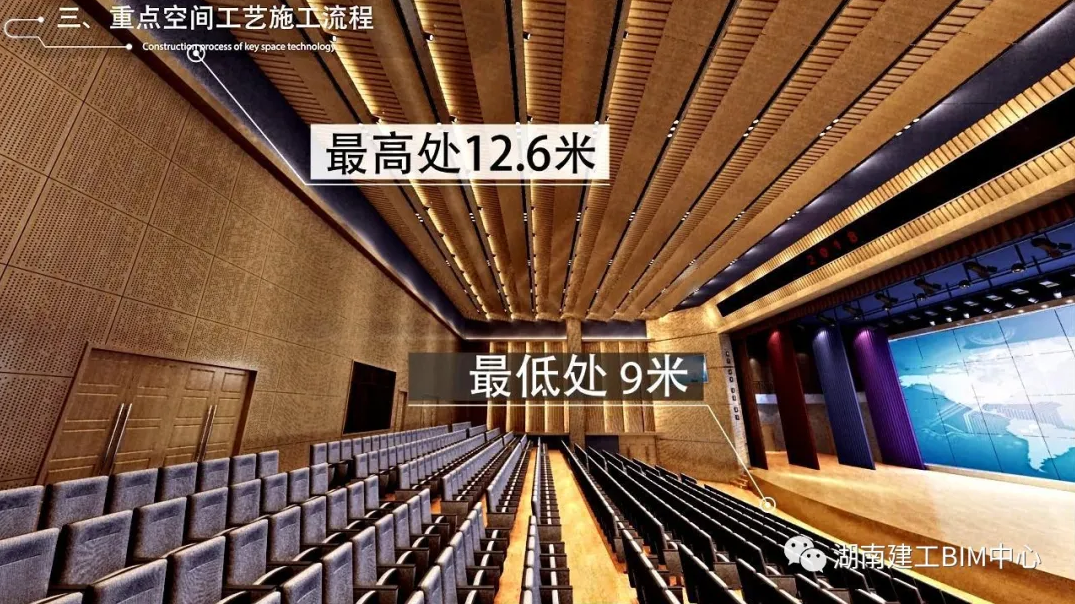

    报告厅层净高最高处为12.6米，最低处为9米，网架结构跨度较大、空间结构复杂，吊顶装饰工程测量、吊点定位是工程的一大难点，我司拟采用智能全站仪+BIM模型进行智能放样，控制平水标高，同时考虑钢管扣件式脚手架搭设满堂红脚手架用于篮球场、报告厅施工。

    报告厅原结构顶部为钢网架结构，无法固定普通吊杆。采用螺栓与原钢桁架球形节点连接，制作吊顶转换层结构。计划吊杆采用40*40*3镀锌方钢管，间距根据螺栓球间距确定，作用在螺栓球节点上：水平网架采用40*40*4镀锌角钢，横纵间距1200mm。吊顶转换层钢架龙骨设计为网状，吊顶板通过吊顶轻钢龙骨进行安装，可方便的进行单块板的拆卸与安装，通过使用轻钢龙骨及可调节挂件，消除位置不精确所造成的施工误差。

    04、结语

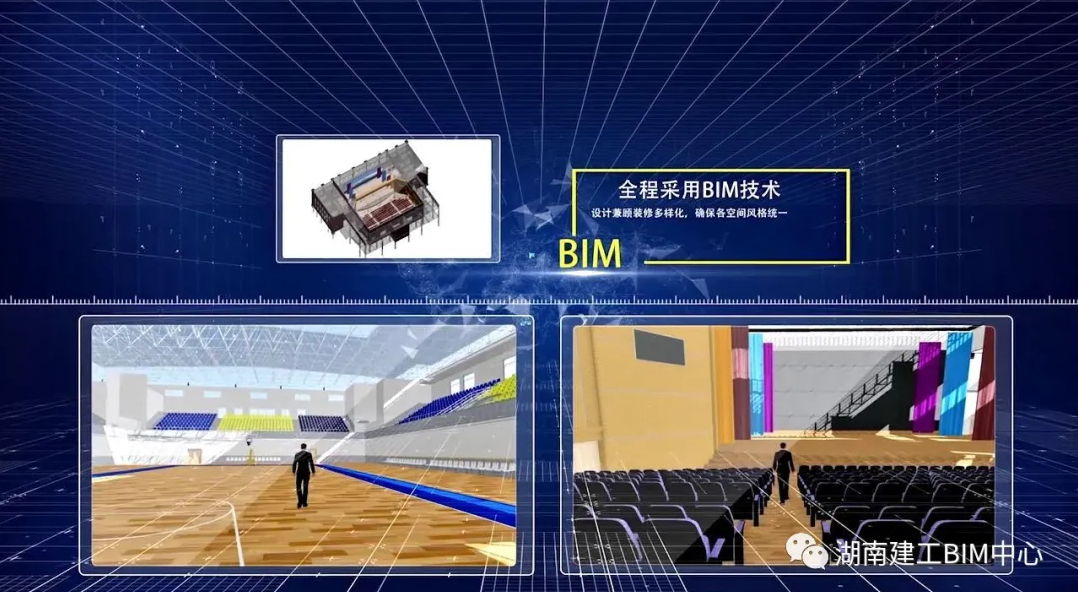

    本项目采用现代装修设计的理念，遵从环保、绿色设计原则，为师生创造即有人文关怀，又有科技魅力的愉悦的舒适的校园环境。全程采用BIM技术，设计兼顾装修多样化，确保各空间风格统一。施工以BIM模型为载体，模拟优化施工工序，直观、高效、精准保证工程质量与进度，为郴州市一中校园品质建设保驾护航。
