在Revit中如何用实心形状剪切几何图形？
在使用实心剪切几何图形时，将删除重叠区域，邻接的实心形状保持不变。 实心形状将仅剪切以下实体：
形状图元
带分割表面的形状
带几何图形组合的形状
体量编辑器内的族实例。

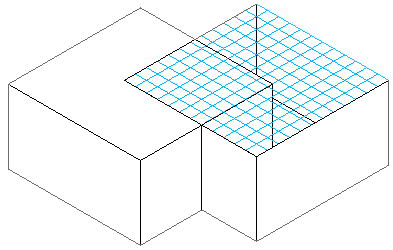

创建两个相邻的实心形状。
在本例中，被剪切的实心形状有一个分割表面，来更好地展示剪切关系的工作方式。 完成剪切不一定需要分割的表面。
单击“修改”选项卡
“几何图形”面板
（剪切）。

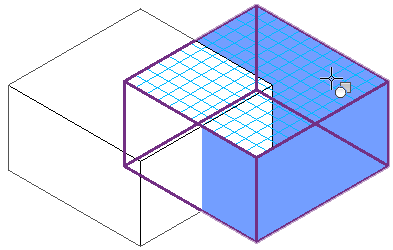

选择要被剪切的实心形状。

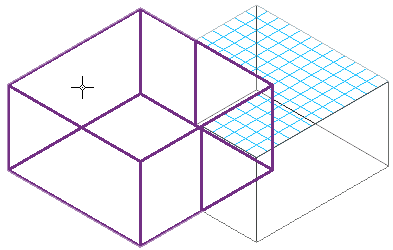

选择用来进行剪切的实心形状。

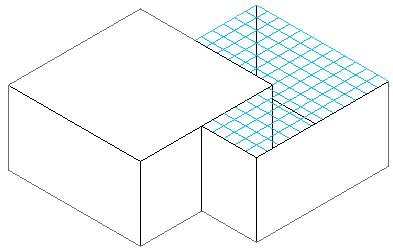

实心形状将相应地进行剪切。 这 2 个形状可以编辑并保持剪切关系。
注：实心剪切几何形状体量导入项目后，您将不能再与各实心形状进行交互。 同样，如果实心剪切几何形状应用了标高，则这些标高将无法在项目环境中识别。
