revit链接模型后如何编辑？Revit链接模型出图方法
利用链接方法对户型相同的两栋楼出施工图
1.以1栋为主模型进行A户型的出图，将1栋另存出来命名为2栋并打开2栋找到相应视图将轴号全部关闭保存退出（如图1.1所示），再打开1栋模型并链接2栋模型，此时2栋模型和1栋模型为重合状态（如图1.2所示）.

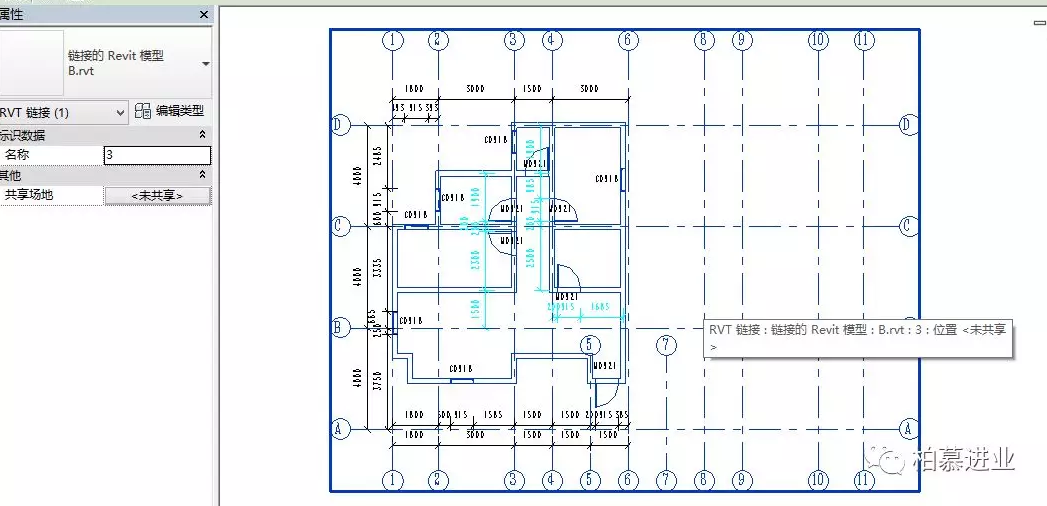

图1.1

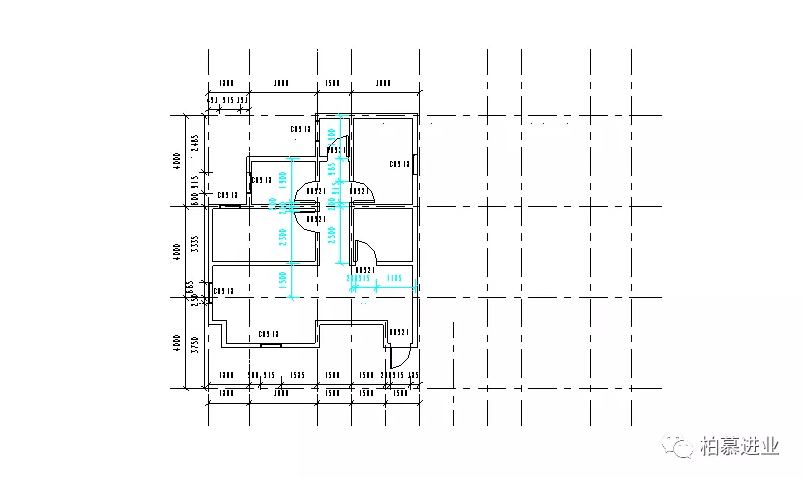

图1.2
2.将链接模型B栋以6轴为镜像轴，将B栋镜像至另一侧，再将镜像前模型删除，如图1.3所示

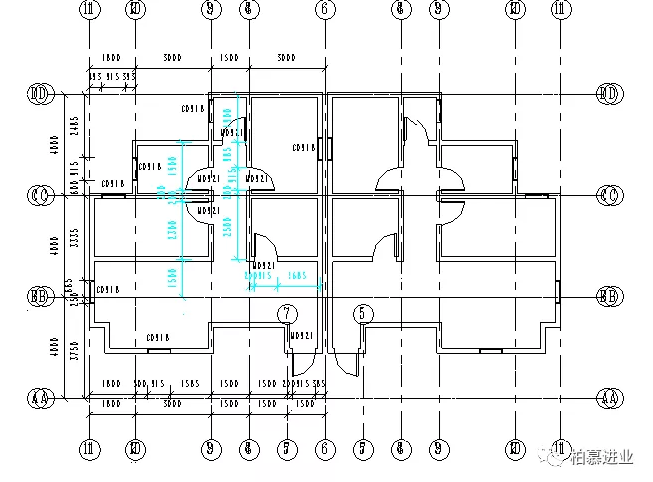

图1.3
3.此时该视图很混乱，达不到出图要求。打开可见性设置快捷键“VV”，弹出可见性设置面板，再点击Revit链接中B模型的显示设置“按主体视图”（如图1.4所示），弹出Revit链接显示设置，将基本选项卡中的“按主体视图”改为“按连接视图”将链接视图修改为本层A户型出图视图（如图1.5所示）

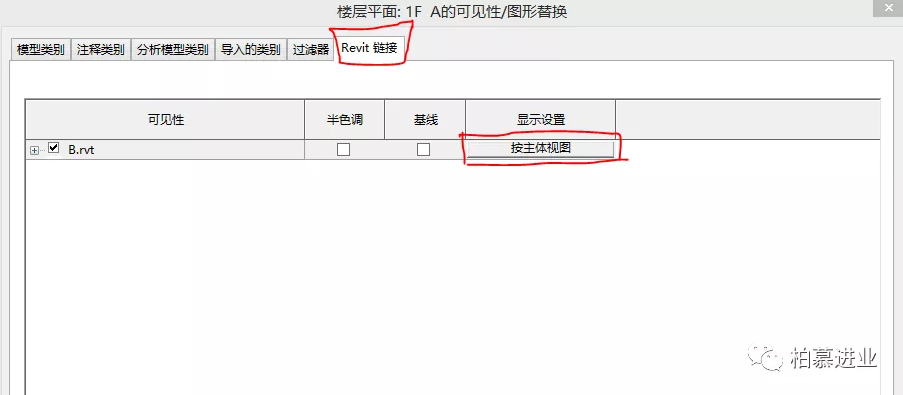

图1.4

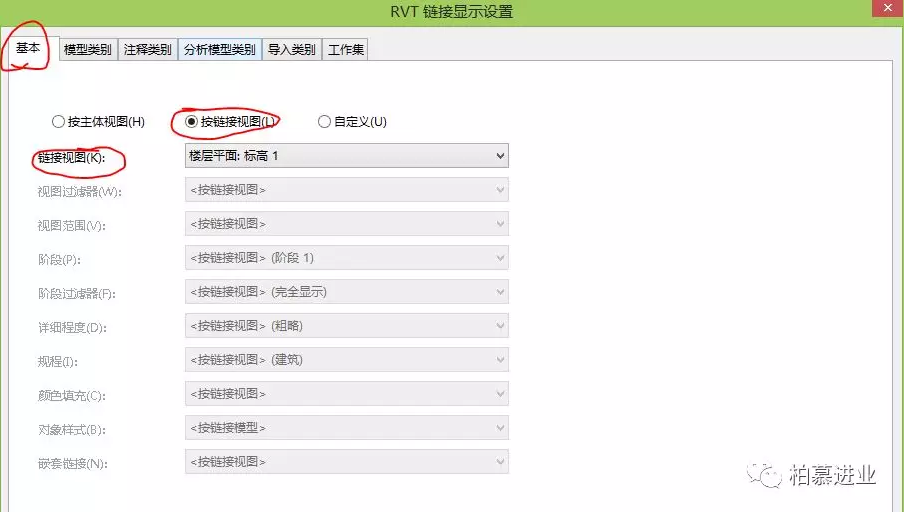

图1.5
