Revit中如何添加水平仰视平面视图？需要哪些步骤？
在Revit平面视图中视角是俯视视角，但是在一些特殊的情况下，我们可能需要创建仰视视角的平面视图，例如我们需要向上看天花板的灯具布置的时候，下面举例说明添加仰视平面视图的方法。

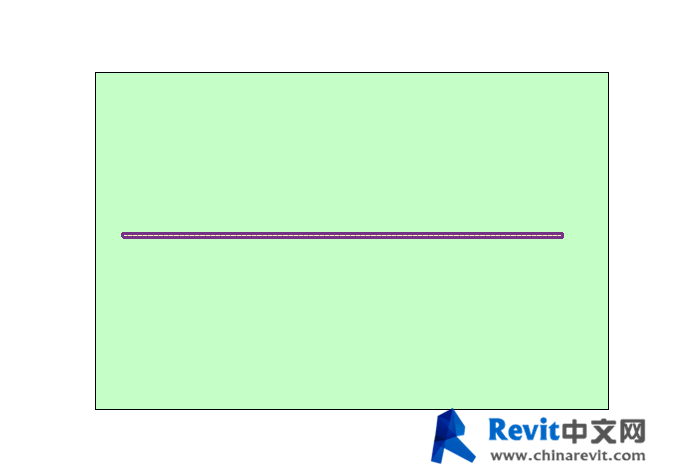

如图在模型中有一楼板跟一墙，平面视图如下。

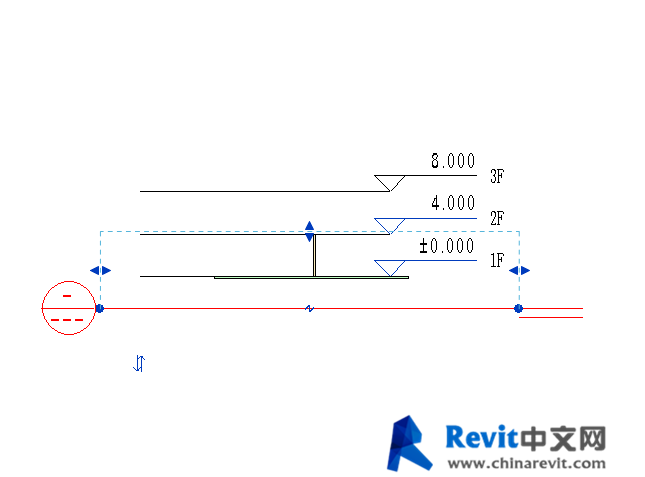

打开任意立面视图，比如打开东立面视图，东立面视图中利用剖面工具添加剖面视图，拖动四边夹点调整视图范围，如下图所示。

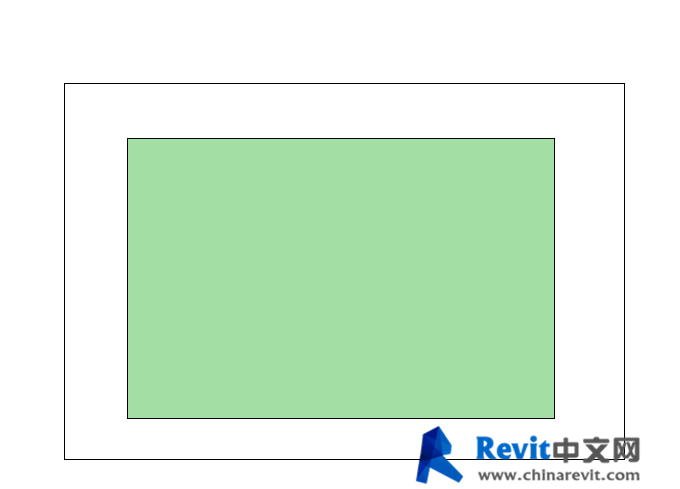

切换到该视图，即可创建类似仰视视角的平面视图(图中看不到墙)，可以用“翻转命令”双向箭头修改视图方向，修改视角为俯视，这样就类似楼层平面视图。

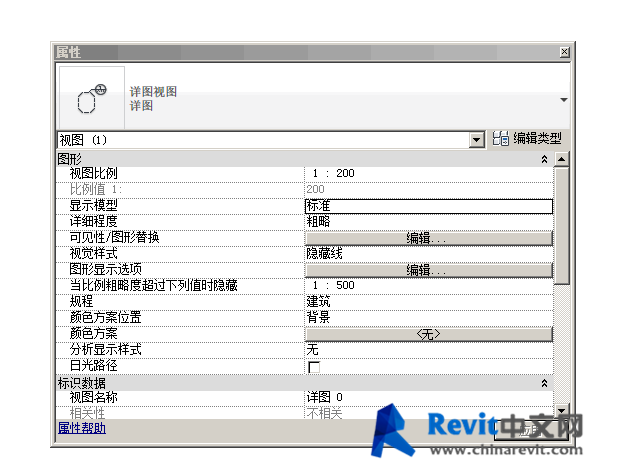

事实上在里面视图中如果选中该剖面，属性工具栏可以看出该剖面属于“详图视图”，并且不能将其修改为其它类型的视图，另外，在剖面视图也可添加详图视图。
一句话总结，在剖面或者立面视图中添加详图视图，并控制其视角方向和视图范围就可创建仰视平面视图效果。
