在Revit中如何将倾斜轴线显示为正交模式？
Revit建模过程中有时候会遇到某些特殊的建筑不规则建筑或者其轴线视图中并非正交二是倾斜的情况，用Revit建模过程中对于倾斜的建筑不仅不符合人的视觉习惯，而且也会对后期的机电管线的布设造成困扰，稍不留神，某些管线的就会跟轴线墙梁等不平行，管线无法定位(Revit极易崩溃)，其实通过简单的操作即可将视图显示为“正交”样式，方便建模。

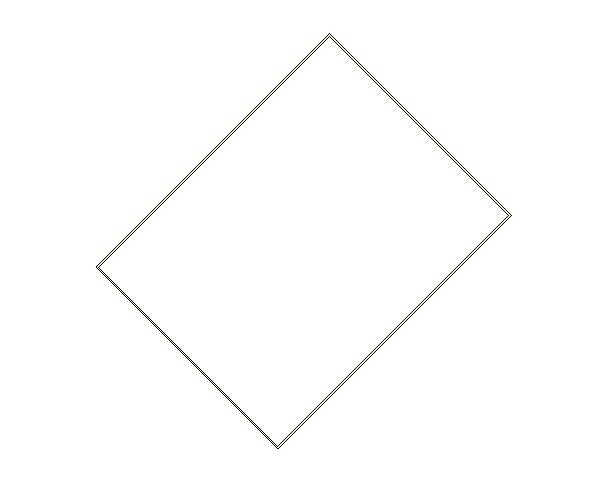

比如视图中有四面墙围城的一个房间，四面墙均非垂直或者水平，如何将其显示为“横平竖直”的方式呢？

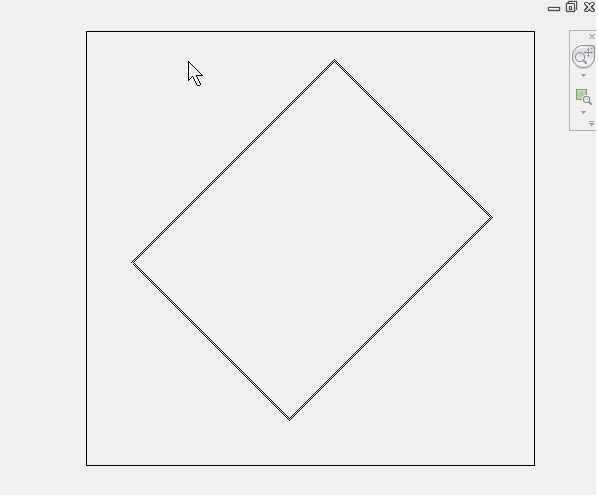

开始前需要将Revit视图裁切框显示出来，在视图属性中勾选“裁切视图”和“裁切区域可见”两项，在视图中显示裁切框，选中该裁切框，激活旋转命令，将其旋转到与倾斜墙平行(更多时候是跟轴线平行)，完成后，视图内图元即可显示为“正交”样式。
