如何用Revit和CAD画螺旋型屋面？
在绘制螺旋型屋面的时候，经常需要使用到revit和CAD这两款软件互相配合才可以绘制完成，那么，如何用Revit和CA画螺旋型屋面？下面，一起来看看今天的使用Revit和CAD绘制出螺旋型屋面的方法！

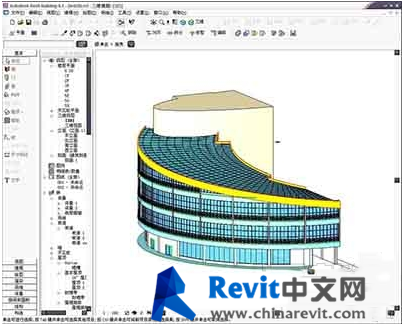

螺旋型屋面
使用Revit和CAD绘制出螺旋型屋面的方法：
1、在revit作出板式坡道，坡道的侧边可以随意编辑。
2、把板式坡道以sat文件导出，注意在导出选项里确认为实体类型而不是网格类型。
3、在revit里新建一个常规模型族，导入sat文件，保存族文件。然后把族文件加入到项目文件。
4、紧接着在项目文件里在位建一个屋顶族，把上一步作好的常规模型拖进来，退出屋顶族的制作。螺旋面屋顶就完成了。这个屋顶可以让墙柱附着在其下面。
5、接下来制作女儿墙。首先将第一步作好的坡道复制一个新类型，然后编辑它的边界，让它的边界往里偏移200，再修改坡道的厚度，使之大于前面的坡道。完成后也把它导出成sat文件。
6、打开cad，同时导入前后两个sat文件，这时你会发现是两个实体块，把它们炸开，利用cad的3d布尔运算，用求差方式算出女儿墙实体。保存这个dwg文件。
7、再回到revit，新建一个常规模型族，导入女儿墙实体的dwg文件。保存女儿墙族文件，并加入到项目文件。最后在项目文件里创建一个女儿墙族的实例，屋顶就大功告成了！
8、创建一个用于制作屋面的那个常规模型的实例，然后利用面幕墙的命令，就能生成螺旋面的幕墙来充当屋顶的面层了。啊，累死了，呵呵。希望有兴趣的朋友动手做做看。按照这个思路，相信大家以后就不用担心用revit做不出比较复杂的造型了。
