Revit中如何将正多边型参数化
来源丨益埃毕教育
在Revit中将正多边形参数化是比较麻烦的，需要做一个嵌套族。下面讲解如何将正多边参数化。

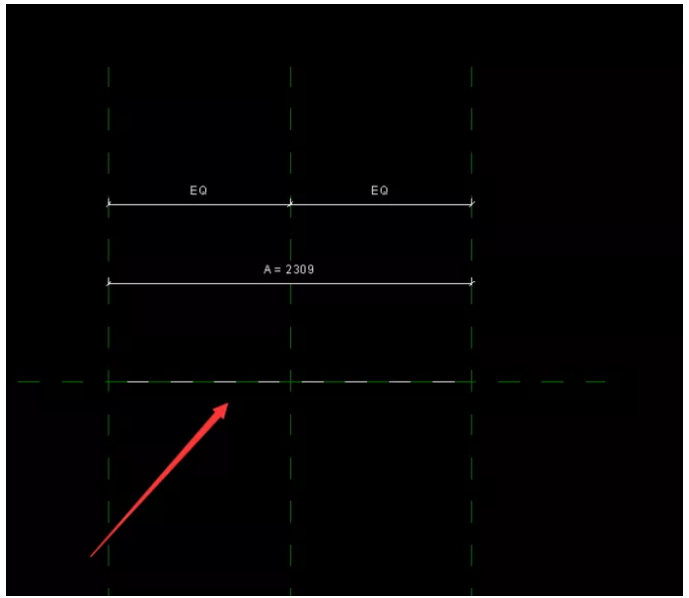

01、 新建一个公制常规模型，按图纸加好参数，线的两端点与参照平面锁死做成参控的，如图所示。

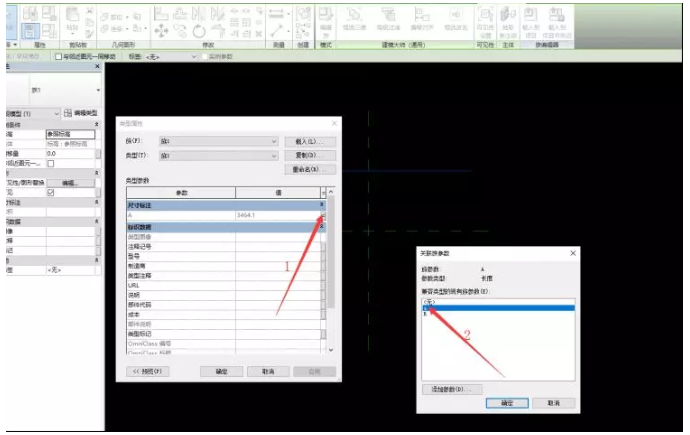

02、再新建一个公制常规模型，将刚才建好的族载入到里面放到平面中，然后将相应参数关联到新族中，如图所示。

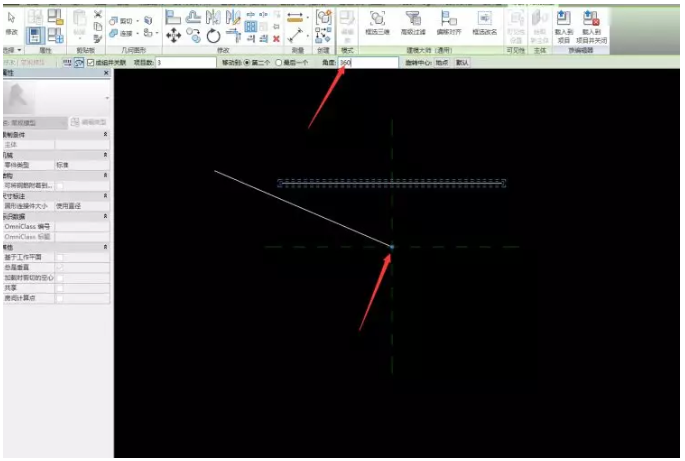

03、接着使用阵列模型建载入的族参照平面交点为圆形做360°的圆周阵列，如图所示。

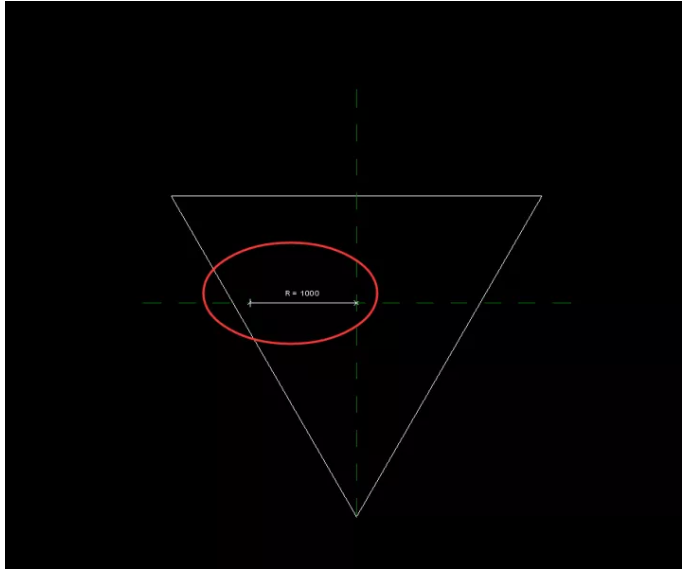

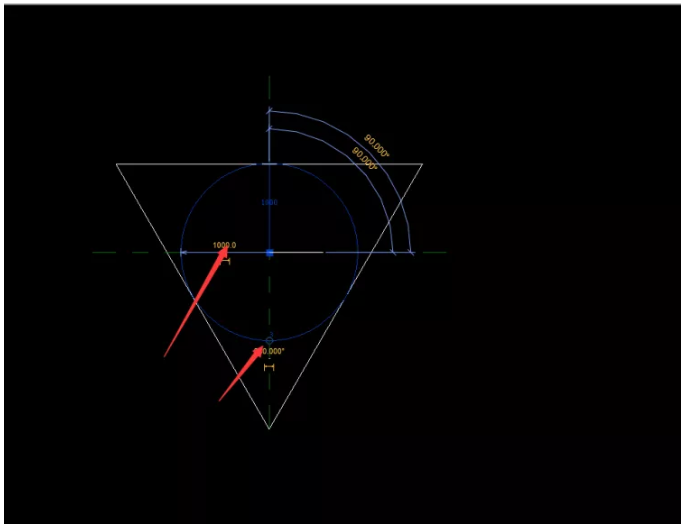

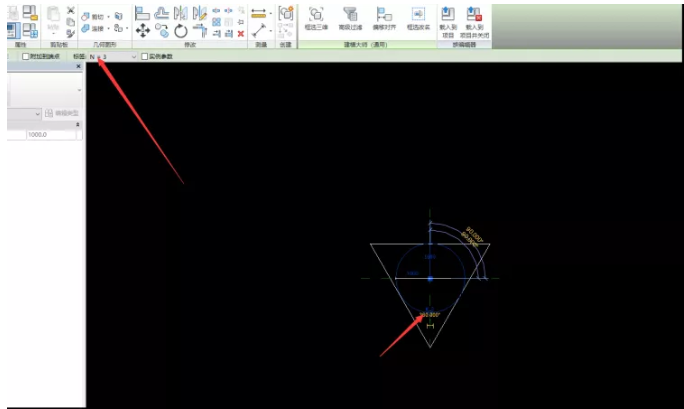

04、将阵列的两个数值参数化。点击线性标注将尺寸数值显示出来，然后将其余阵列数一起参数化，如图所示。

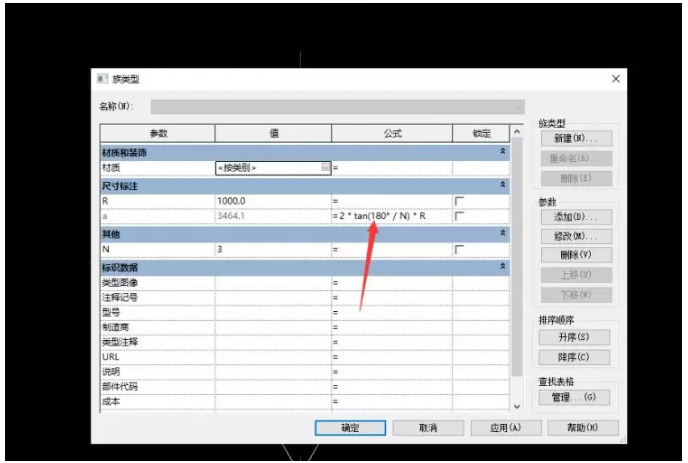

05、最后到族参数当中，将之前的参数按图示设置计算公式，如图所示。

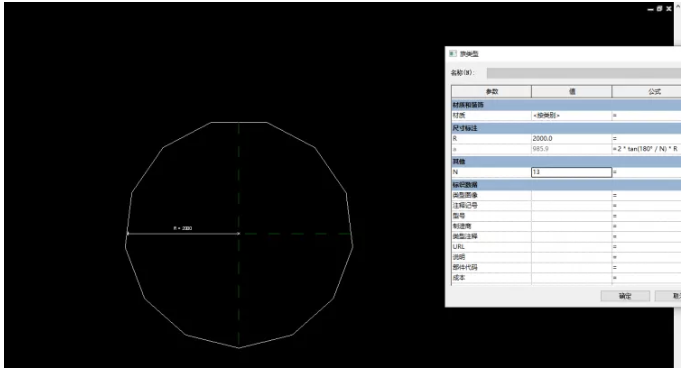

06、就可以通过参数控制多边形的大小和边数了，如图所示。
-END-
