BIM百叶窗怎么做？Revit中通过幕墙创建百叶窗的方法
在用Revit建模时，如何利用幕墙功能快速创建百叶窗？

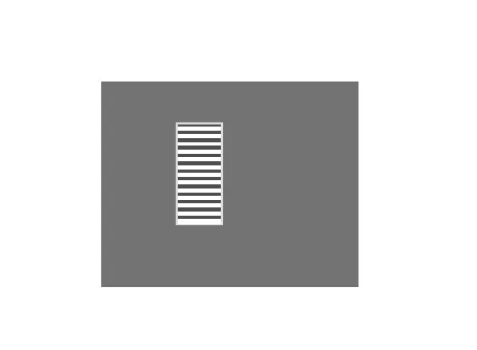

基本原理：将轮廓族载入幕墙竖梃中制作百叶窗百叶，通过对幕墙属性的定义，形成百叶窗的外形。
模型创建步骤详解：

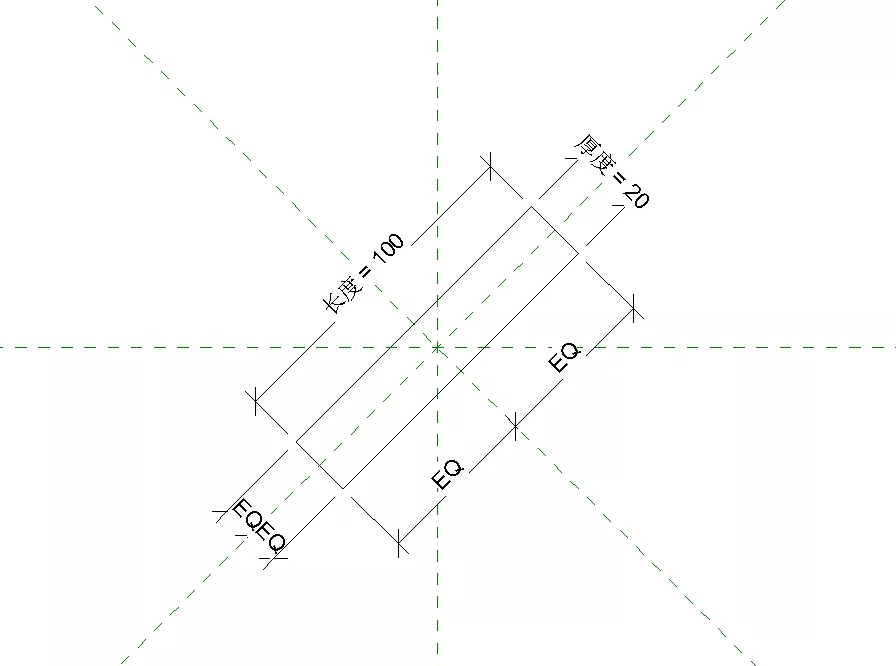

1、新建公制轮廓族，绘制100mmX20mm的轮廓，作为百叶窗帘片，并添加宽度及长度参数使其可控。保存文件，命名为百叶窗。

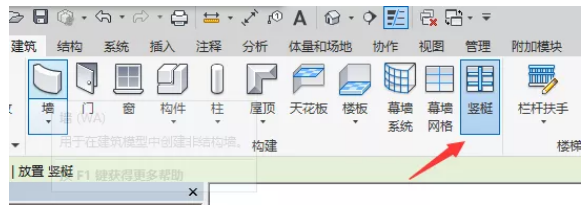

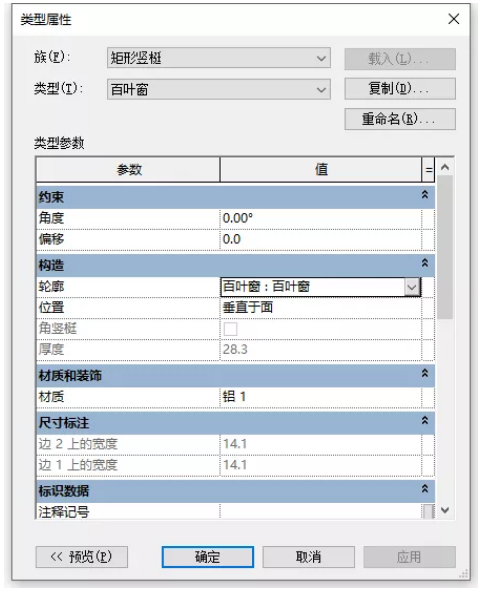

2、载入到项目当中，在建筑选项卡下，单机竖挺，编辑竖挺类型，复制一个新的类型，命名为百叶窗，将其轮廓改为百叶窗，应用并确定。

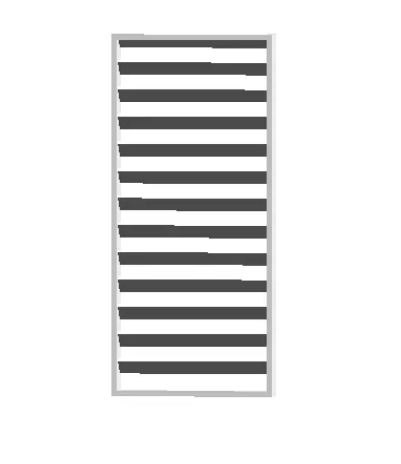

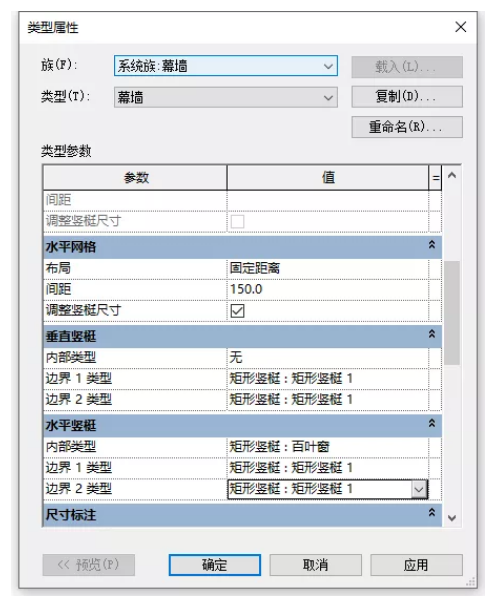

3、新建一面幕墙，编辑类型属性，幕墙嵌板选择“空系统嵌板：空”，垂直网格无，水平网格布局为固定间距150mm,垂直竖挺及水平竖挺按下图设置，应用并确定。百叶窗创建完成。

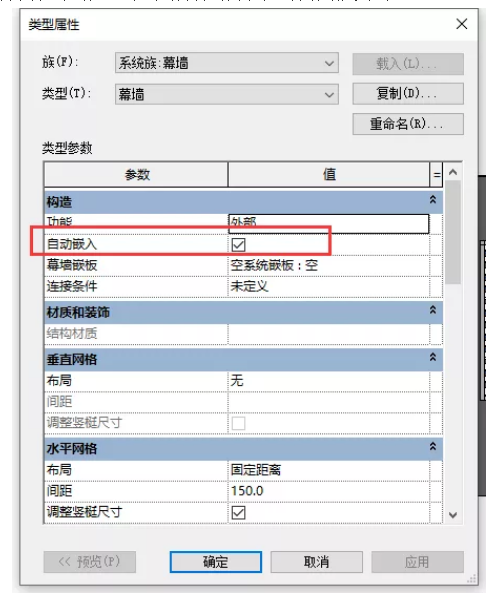

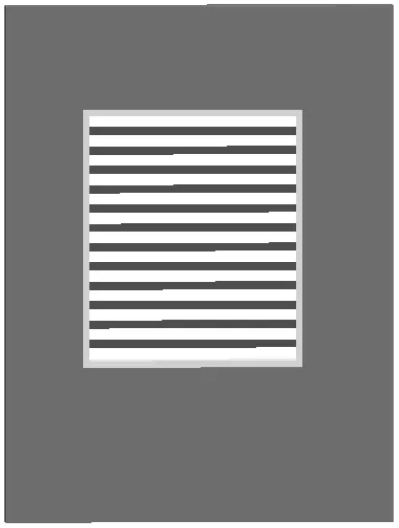

4、如需将其放置在墙上，在幕墙属性界面勾选自动嵌入即可。
