深圳取消施工图审查，改为BIM审批平台后。“湖南”这个火辣的省份也开启了BIM审图元年。BIM的时代在不停的往前冲，BIM审查系统的新改革，对设计院又是一种新的挑战。既要有CAD图纸，还要提交三维模型一并审查。对于设计院而言，两条路可走。

    1始于三维设计的”正向设计“：先创建BIM模型，再根据模型出图；

    2先用传统设计方式设计出二维图纸，再把出图成果转换成BIM模型；

    第二种方式，听起来怪怪的，但确实是现阶段BIM应用所采取的技术路径。

    主要针对使Revit完成符合国内施工图设计要求的流程与经验分享，涉及到项目模型的拆分、与dwg文件的交互、图面处理等常见问题的解决方案。

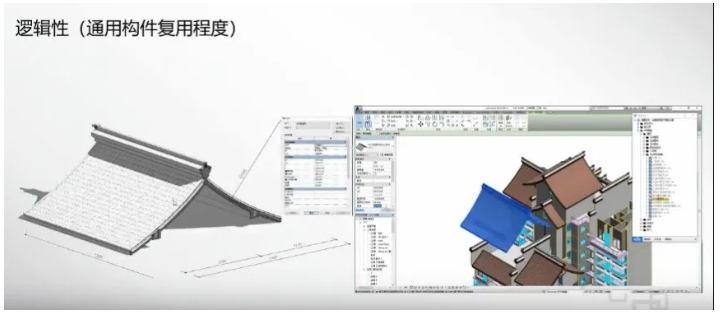

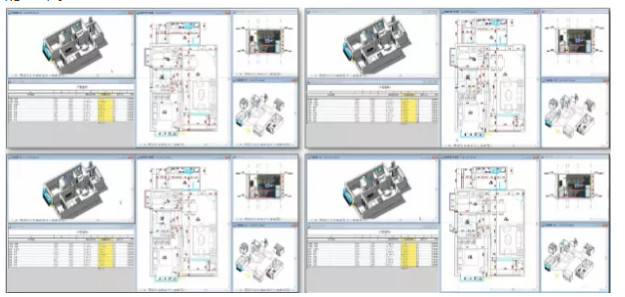

    通过零件、构件等族的组合，封装户型、结构、机电等组合构件，以提高Revit正向设计的效率。

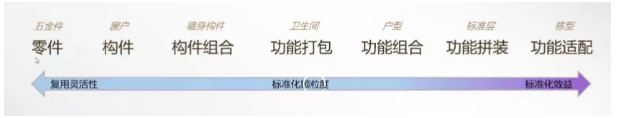

    今天，我们就分享一个“零件”的族，以阐述我们对“正向设计”的理解及族在“正向设计”所发挥的作用。

    玻璃是非常常用的建筑材料，无论在门窗、幕墙中都被广泛使用，今天就分享一款中空玻璃的族。

    一种嵌套详图的常规模型

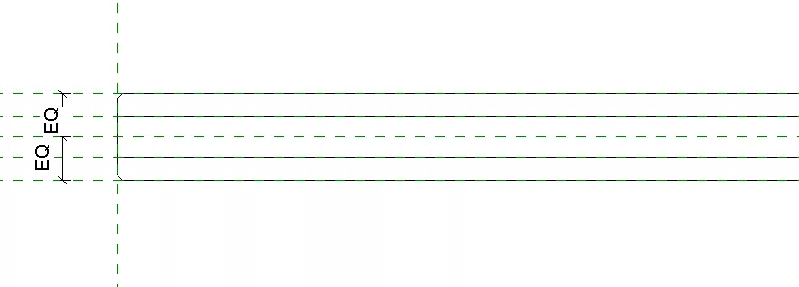

    Step1首先我们创建一个公制详图项目。采用公制详图项目样板文件，用详图线对中空玻璃进行详细表达。

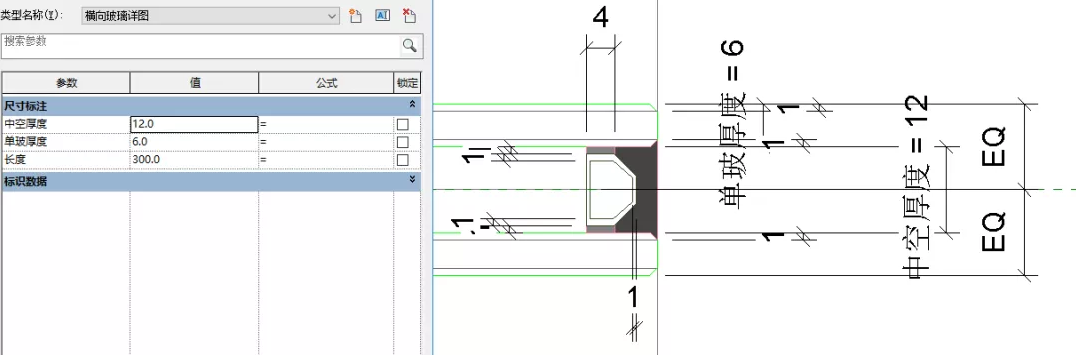

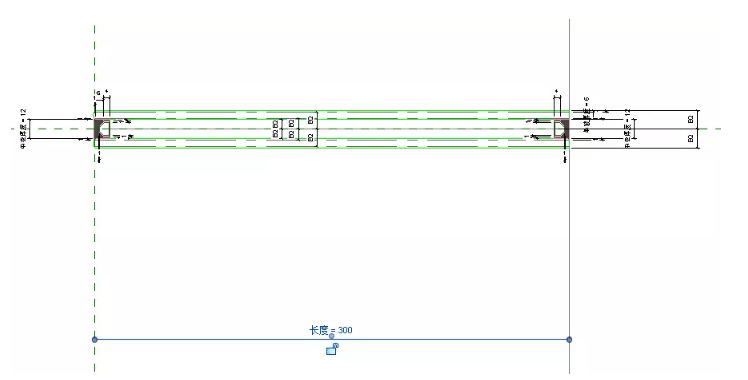

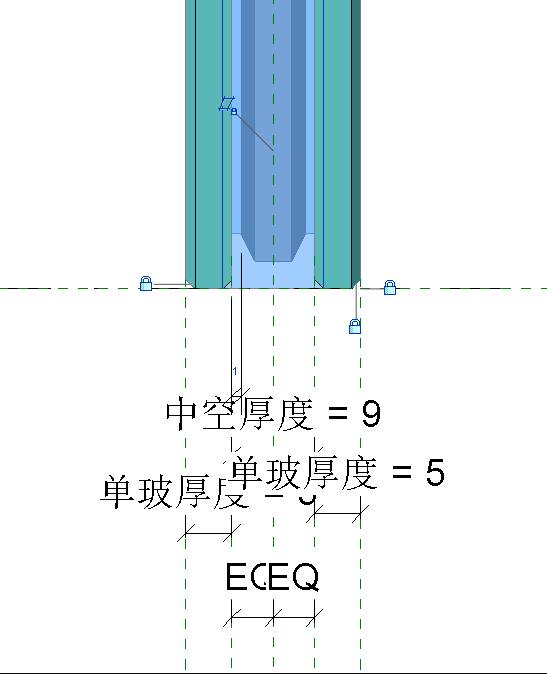

    设置详图参数。中空玻璃设置单玻厚度、中空层厚度、玻璃宽度几何尺寸参数，确保详图的参数变化能力。玻璃纵向详图按同样设置，或者采用统一个详图将玻璃宽度变为玻璃高度。也可以采用“尺寸”的参数，在嵌套到中空玻璃族时通过不同类型，将类型属性分别关联玻璃宽度及高度。

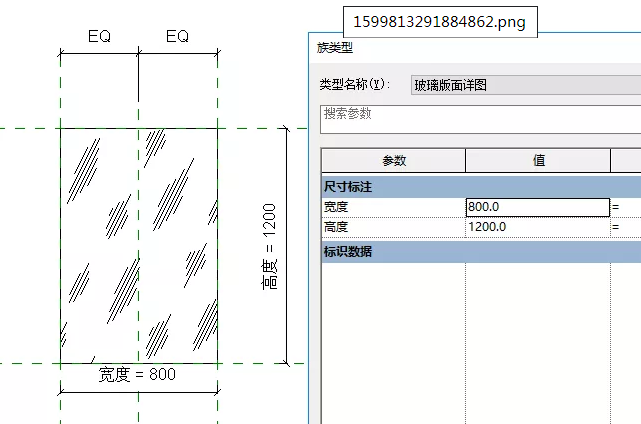

    Step2由于玻璃版面与剖面不同，再创建一个详图项目，方法同上。就平面的表达，根据CAD制图标准选择符合规定的填充图案。

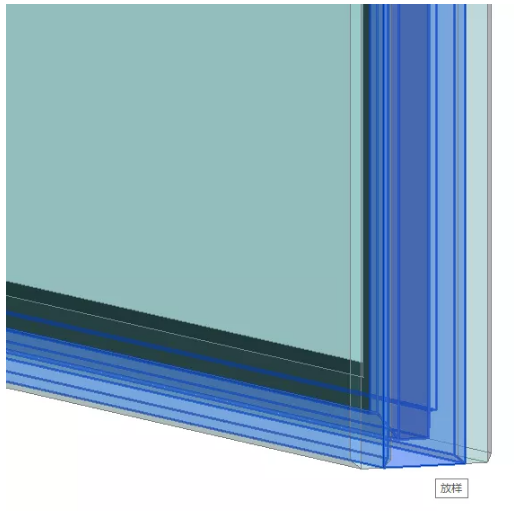

    Step3创建中空玻璃构件族。采用公制常规模型族样板文件，分别通过拉伸、放样命令创建出玻璃版面、中空暖隔条、中空耐候密封胶形体，分别赋予材质。

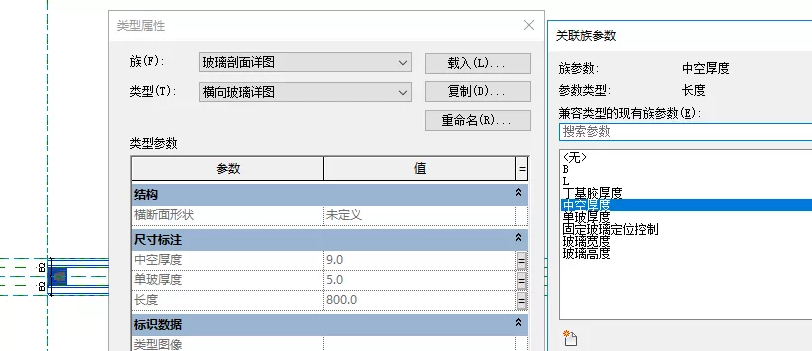

    Step4嵌套详图项目，参照对齐锁定，并将详图族中相关参数关联到构件族中，确保详图与构件参数关联交互。

    为了充分表达模型在各视图不同详细程度的显示。先在各视图创建遮罩区域，遮罩区域与模型相关线对齐锁定，确保完全遮罩。通过符号线绘制出在不同详细程度下的模型显示。设置符号线的视图表达在“粗略”和“中等”程度下可见。如下图所示，中空玻璃在平面视图的“粗略”模式下，仅显示符号线。

    设置嵌套的各详图的在“精细”程度下可见。具有填充图案的玻璃版面详图在各显示精度程度下可见。

    测试可见性，建议以上均在Revit2018中创建，其提供了可见性预览的功能。测试视频如下：

    您请仔细观察，在本测试中，具有填充图案的玻璃版面的详图设置为了在“精细”程度下不可见。

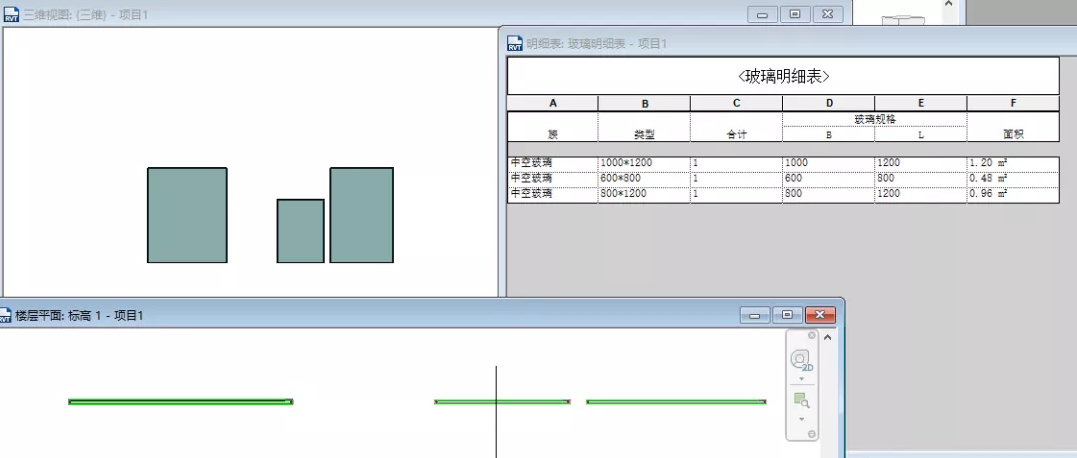

    Step5载入项目，创建多种类型，并通过了明细表统计出所要的面积。并通过明细表将项目中不同规格的中空玻璃统计了出来。且在楼层平面的“精细”程度下，同步将详图表达出来。

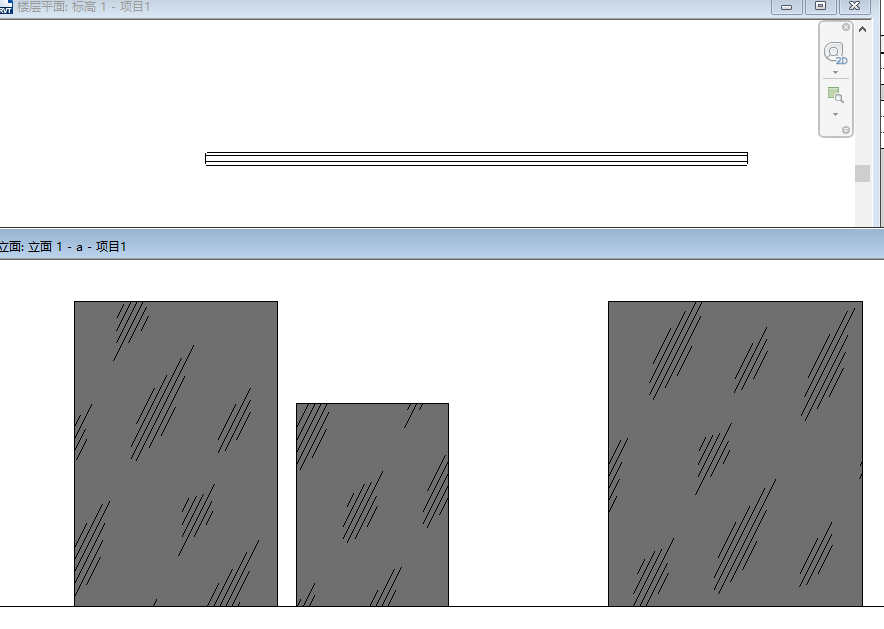

    下图为在项目中构件在“粗略”及“中等”精细程度下的平面和立面的显示。

    其实，该族作为零件族，其可以载入公制窗、公制幕墙嵌板等作为嵌套族使用，来完成整体构件族的创建。

    总结

    这个族一次性解决了“正向设计”的出图、工程量统计的问题。如该零件族嵌套到其他构件族中使用，并且希望能单独提取出该零件族的相关信息，可以通过设置“共享”来实现。
