Revit中如何建立窗框族 ？

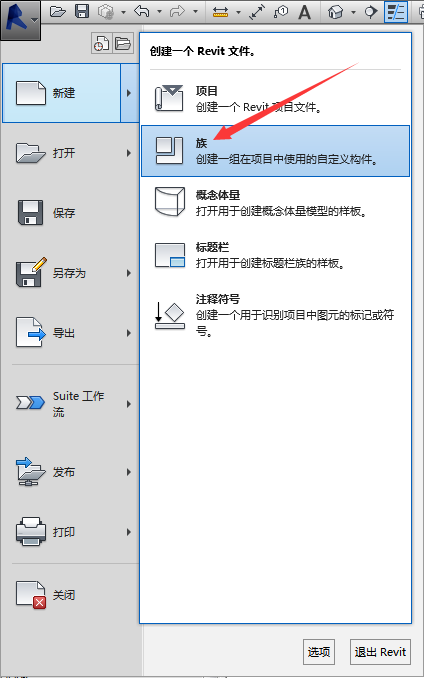

1. 点击revit的“新建”按钮，进入族模块。

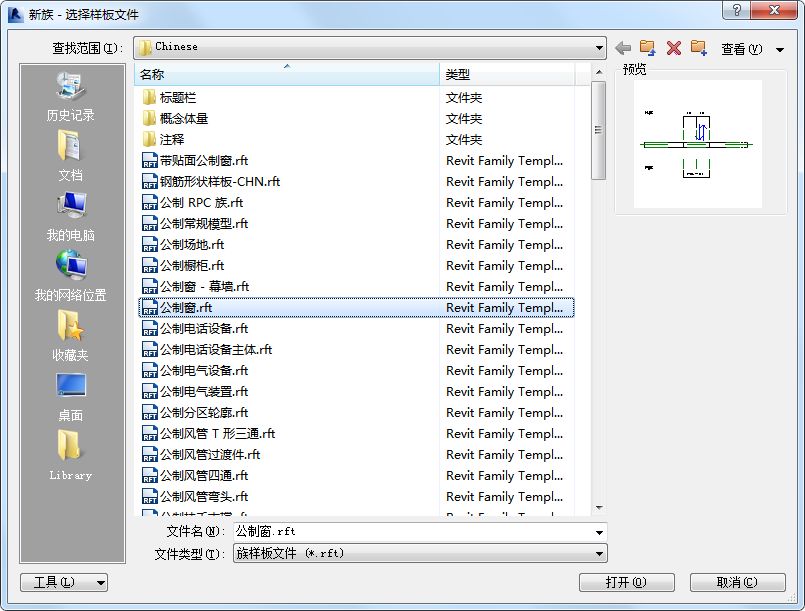

2. 打开公制窗模块。

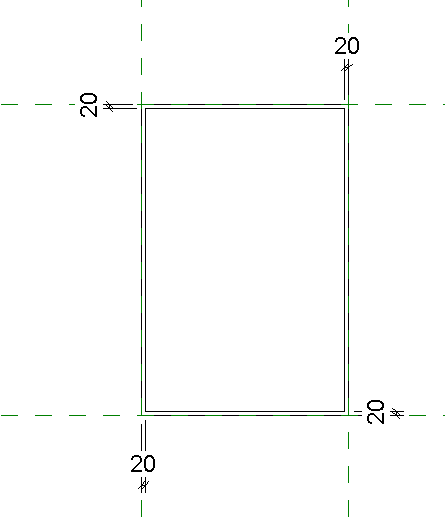

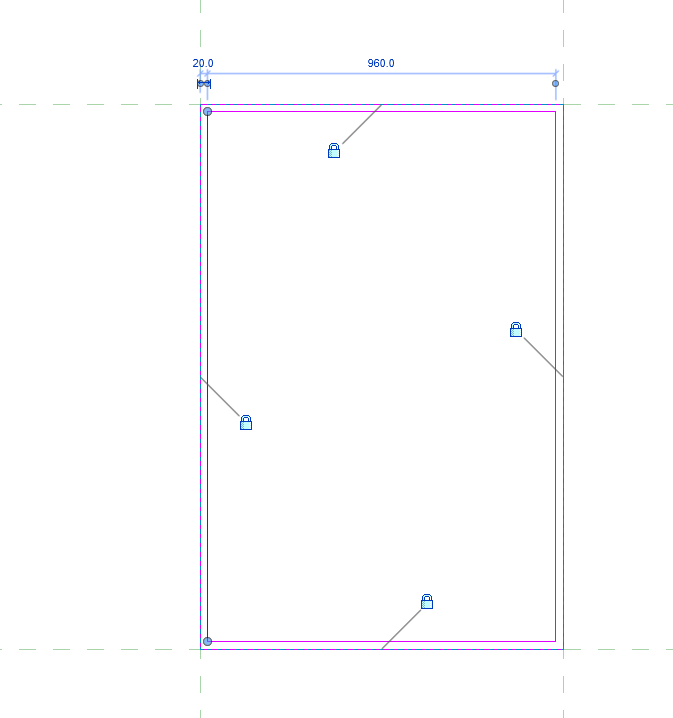

3、点击立面，在“内部”视图， 用“创建"中的“拉伸”命令 ，用“矩形”工具在参照平面上画一个矩形，锁住关联 ，再利用“矩形”工具， 在偏移量中填写“-20”拉出衬板的厚度 ，相当于绘制两个矩形，如图所示：
4、用“尺寸标注”工具标出每一条边框的尺寸。

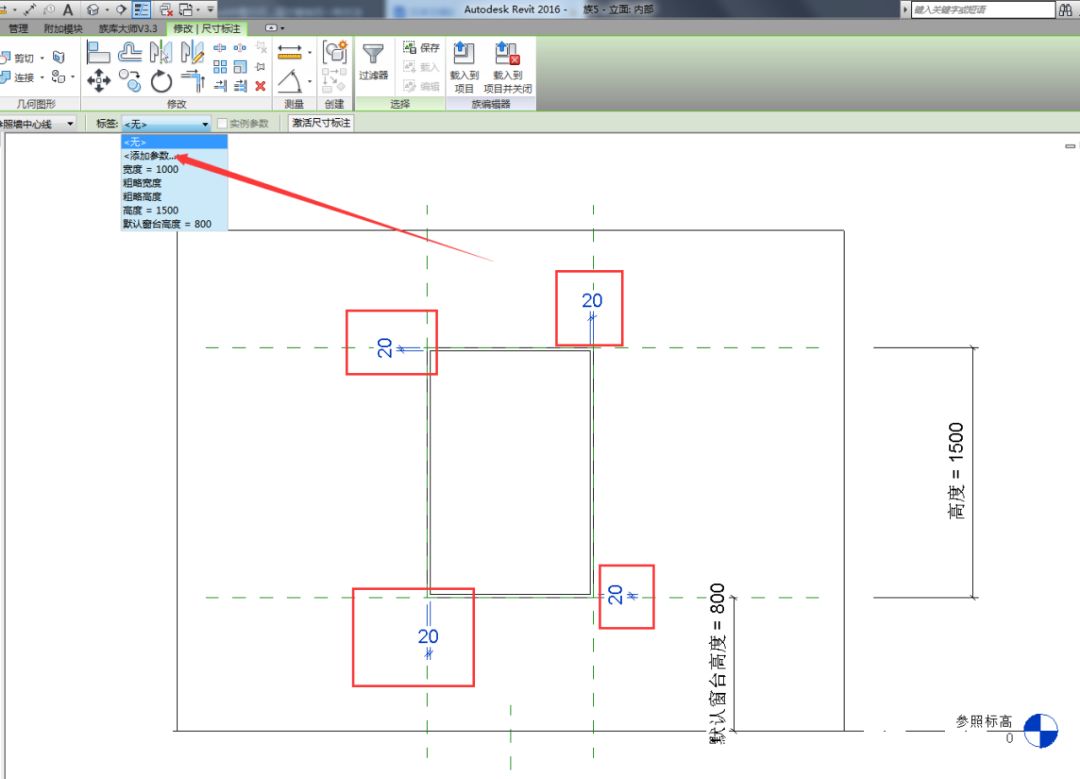

5、选中图中4个“尺寸标注”，然后点击菜单栏中的“标签”对话框，选择“添加参数”，在对话框中填入“衬板厚度”，测试一下填入参数后的变化。

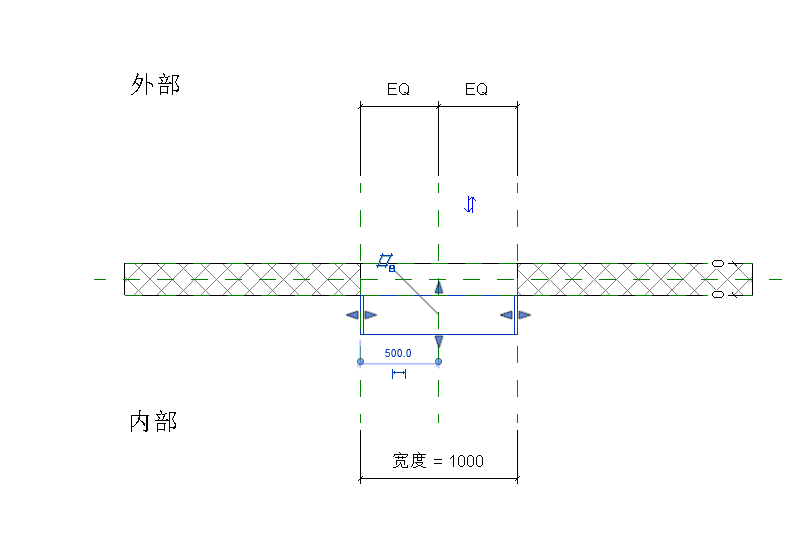

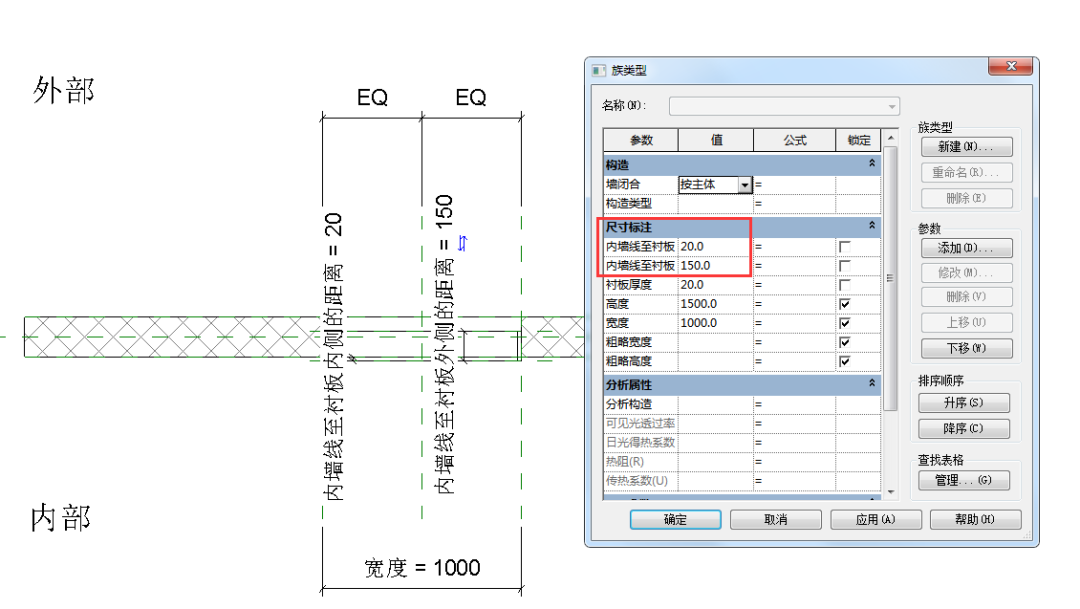

6、按确认键退出；然后进入"楼层平面"的“参照标高”，出现下图。
7. 点击衬板，设定标签参数。

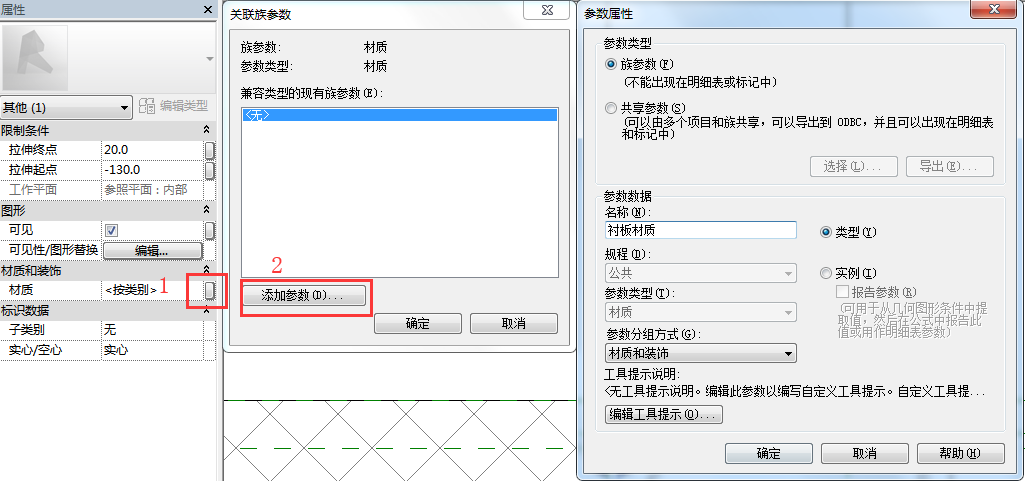

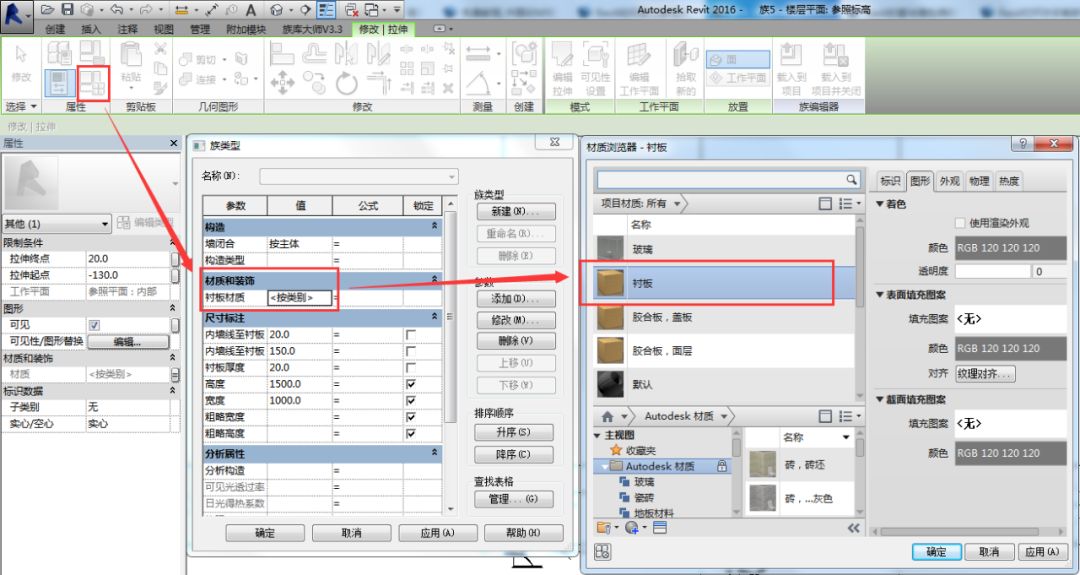

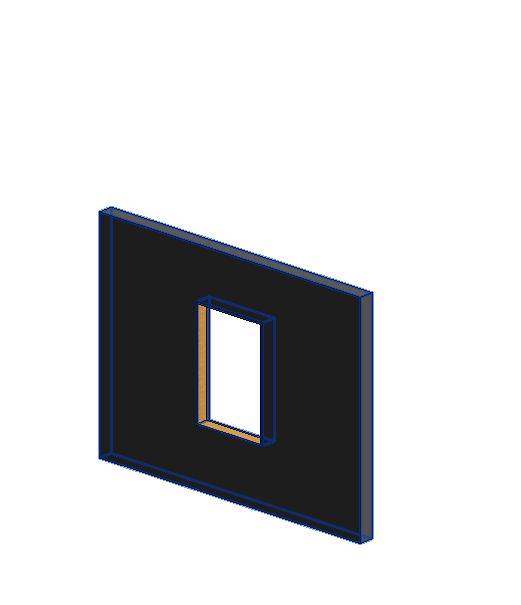

8.在“属性”中添加材料属性，然后进入“族类型”添加材料，在材质库复制出一个材质，按“确定”。这样衬板就完成了。
