revit如何隐藏？revit隐藏管道连接件的方法教程

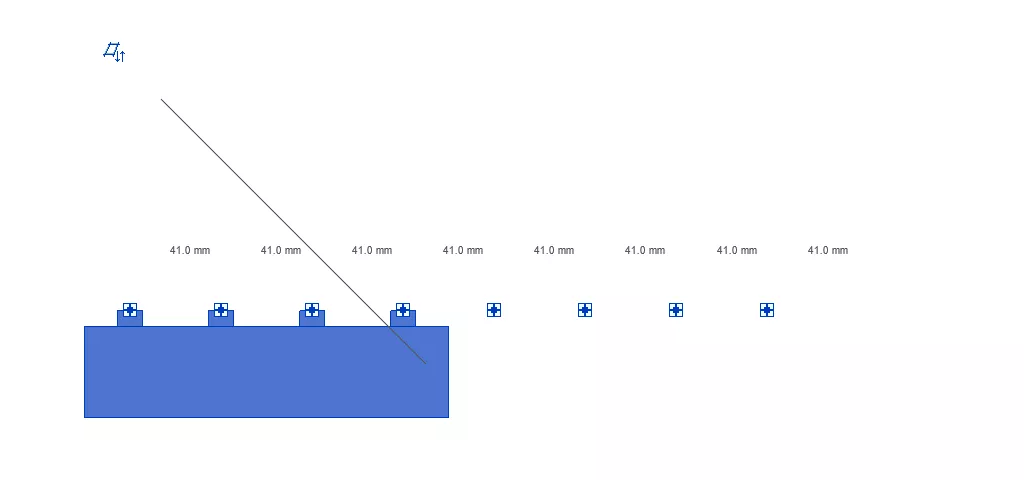

Revit族编辑器里可以通过“属性-可见性”来控制实体的显示，但是实体隐藏后，附着之上的连接件还会显示，效果如下图
隐藏连接件的原理
将表示管口的实体阵列，用参数控制阵列的数量（2或3）和距离（0mm），将连接件放置在第三个实体上。当阵列数量设置为2时，第三个实体不存在，连接件也就一起消失。阵列数量改为3，连接件重新出现。
操作步骤
1.新建族，创建管口实体样式和参数，保存族
2.将管口族载入到主体族
3.阵列管口族，数量为3，新建参数与阵列数量和距离关联
4.将连接件放置在第三个实体上
5.载入到项目中编辑参数，阵列距离设为0mm，阵列数量按需设为2或3
注1：连接件所在的管口实体需单独建族，再作为嵌套族载入主族；
注2：族编辑器里，阵列的数量必须为3，到项目中再修改为2；
注3：阵列数量只有两种情况：2/3，为了使参数直观，可通过可见性参数来控制阵列数量参数和管口族的可见性
