Revit官方教程丨Revit中如何创建基于平面的族
可以创建以活动工作平面为主体的族。
这在项目环境中以及在需要嵌套子构件位于特定平面的嵌套族中非常有用。 可以使任一无主体的族成为基于工作平面的族。
打开或创建无主体的族。
注： 只有无主体的构件才可以成为基于工作平面的族。例如，门和窗是以墙为主体的，它们不能成为基于工作平面的构件。
在族编辑器中，单击“创建”选项卡
“属性”面板
（族类别和族参数）。
在“族类别和族参数”对话框中的“族参数”下，选择“基于工作平面”。
单击“OK”。
注： 可以使族基于工作平面并且总是垂直。两种情况的示例如下所示。

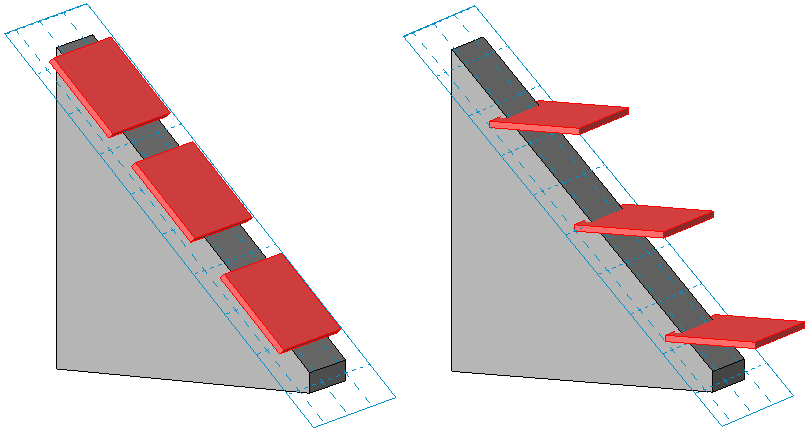

在下面的嵌套族中，矩形拉伸是基于工作平面的构件。在左侧，拉伸基于工作平面但不总是垂直。 在右侧，在将同一拉伸指定为基于工作平面和总是垂直后，此拉伸已重新载入到族中。
