在南方森林茂盛的丘陵地带，因缺乏原始地形数据，给工程施工的渣土场选择及测量工作增添了许多难度。如果到现场勘探，茂密森林里的飞鸟爬虫对勘探人员的安全有很大的隐患，谷狭坡陡带来的险峭地形也使得人员行进异常困难，且GPS在森林深处接受不到信号。

    基于此难题，在实际工程施工中，应用无人机航测+photoscan软件组合，安全、高效地解决了渣土场选址。

    一、项目概况

    张吉怀铁路凤凰站配套基础设施建设项目，位于凤凰县沱江镇大青瓦村、大黄土村，包括前广场、交通转换站、站前道路及景观绿化带，总建筑面积约5.8万㎡，造价4.37亿元。

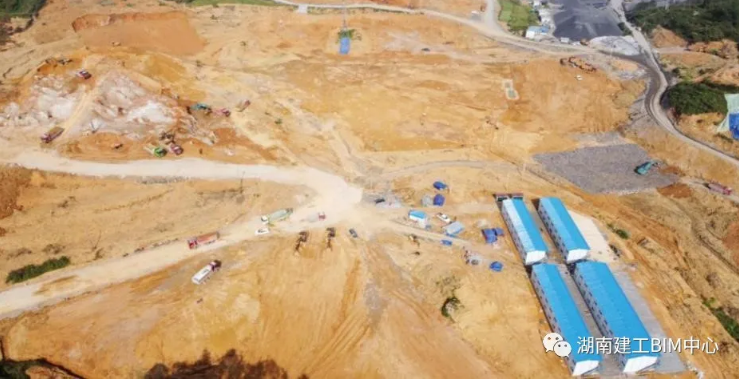

    现场航拍图

    项目所在区域存在大量林木树兜或混凝土（石砌）构造物以及渔塘、山沟及软土淤泥区，土方工程量约100万m?。

    拟选择的渣土场地处项目周边的山陵地带，海拔在415m~480m之间，低山、高丘交替，谷狭坡陡，地形地貌变化非常复杂，且无原始地形数据，为项目测量工作带来大量的不便。

    二、选址解决方法

    2.1选用无人机航测

    我国航测无人机的发展最早可追溯到20世纪90年代，至2017年，已经发展到第四代航测无人机。本工程选用一台大疆精灵4民用级别无人机，具有1240万像素，可影摄超高清图片，一次飞行长达半小时，理论飞行高度和飞行距离可达5公里。

    通过无人机高空的良好可视性以及实时影像传播，技术人员可排除掉茂密山林对视野的绝对影响，快速看清地形地貌，理性分析山坳走势，真实判断此地块是否可用做渣土场。

    2.2后期photoscan软件处理

    photoscan是一款基于影像自动生成高质量三维模型的优秀实景建模软件，无需设置初始值，无须相机检校，它根据最新的多视图三维重建技术，可对任意照片进行处理，通过控制点可以生成真实坐标的三维模型，从而生成高分辨率真正射影像（使用控制点可达5cm精度）及带精细色彩纹理的DEM模型。有了这种高精度的DEM模型，可以结合GIS软件顺利测算渣土场容量值。

    三、具体操作步骤

    3.1无人机放飞

    连接无人机，找到待测地形，寻找前方与上方无遮挡物的合适位置，放飞无人机，使无人机放飞到一定高度按S形路线对待测地形进行航拍。一般情况下无人机飞行高度比待测地形最高处高50-80米即可。

    3.2无人机拍摄和影像质量要求

    根据《低空数字航空摄影规范》，像片重叠度应满足以下要求：

    a、航向重叠度一般应为60%-80%,最小不应小于53%；

    b、旁向重叠度一般应为15%-60%,最小不应小于8%。

    实际航线规划时,飞行人员应尽可能设置较高像片重叠率,避免出现航摄漏洞导致重复飞行，减少作业成本。无人机航摄完毕,筛选航片,需剔除起飞和降落阶段航拍影像,仅保留无人机航线飞行阶段拍摄的照片。

    3.3photoscan软件操作

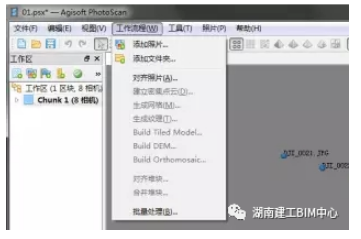

    删选好照片后，打开photoscan软件，点击“添加模块”按钮准备导入航拍照片，添加好照片后，对照片进行“对齐操作”。

    根据需要，选择高精度对齐，点击确定，软件会根据航拍照片的坐标、高程信息、相似度进行自动排列。照片对齐后“建立密集点云”，同样根据需求选择高质量，密集点云生产后点击“生产网格”，接着“生产纹理”。

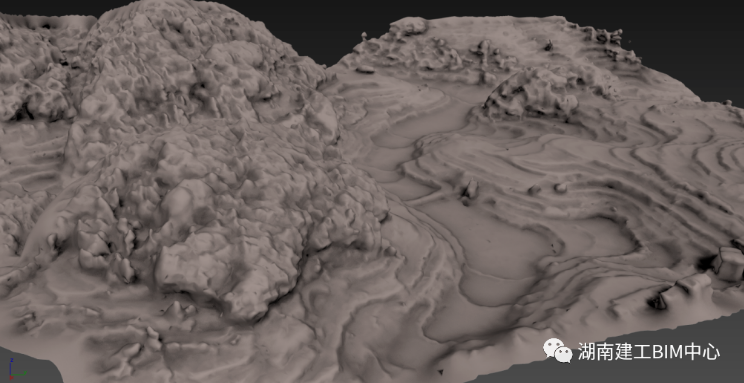

    photoscan模拟渣土场地形

    如果是映射模式选择正射影像，混合模式则选择镶嵌。至此，就可以输出拼接成果了。点击“buildDEM”一般参数默认，不做修改，处理完毕后，即可点击文件导出DEM文件。

    3.4后继软件应用

    有了DEM模型后结合GIS软件，即可对拍摄对象的距离、面积、体积进行量测了。

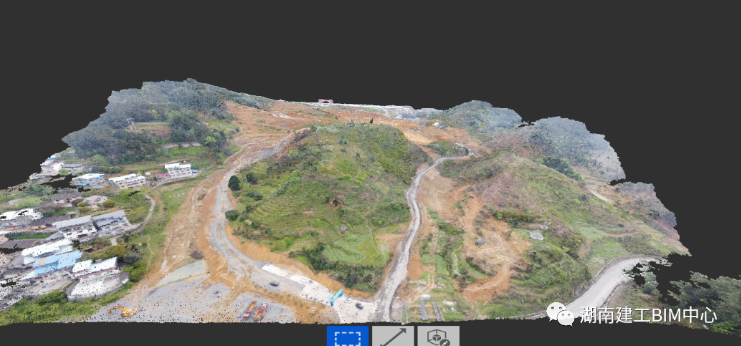

    现场实景点云

    四、应用效果及总结提示

    与之传统的人工测量相比，利用航拍+photoscan软件组合，大幅度提高了工作效率，且为测量人员的生命安全提供了保障。在张吉怀铁路凤凰站配套基础设施项目，技术人员仅花费时间一天半时间，通过航拍照片500多张，航拍面积五万多m2，密集点云数百万点，花费时间一天半，几乎零成本（无人机早期购入、软件试用免费）解决了渣土场的选址问题。

    通过此次尝试，让我们真正的感觉到了科技的进步与发展。在接下来的施工过程中，项目还将持续利用此项技术，不断深耕发展与探索，运用此项技术继续协助解决项目早期的地形数据问题，来真实还原施工现场协助解决施工场地布置；通过可视化及信息化的数据，科学的、动态地布置施工场地，确保达到四节一环保的绿色施工要求。
