一直以来，设计师和普通人就好像是哈利波特世界中的魔法师和麻瓜，为什么这么说呢？因为设计师看的都是二维的有标注的图纸，脑子里面就能自己生成一张三维的样子的图，或者反过来看到一个三维造型就能想到二维应该怎么出图。这样就造成了长久以来对AutoCAD用户来说，三维和二维是完全割裂的。

    所以，对一个需要三维模型展示给老板的设计师来说，以前他永远需要两个DWG图形：一个专门三维建模，一个专门二维设计……万一其中一个修改了，就必须修改另外一个。苦不堪言有没有啊！！

    那究竟如何做到只维护一个DWG文件，同时创建出二维和三维图纸呢？

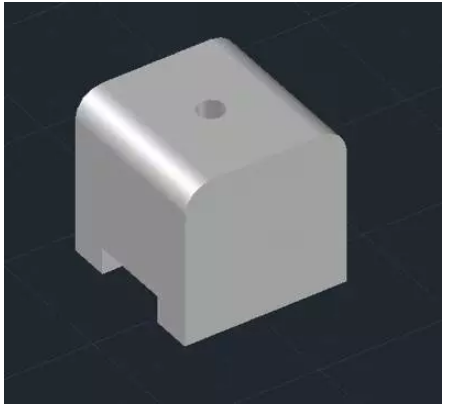

    当然，首先你必须一个三维模型（啥？你问怎么创建一个三维模型？这，咱以后慢慢聊）

    然后点击『布局1』，并且删除原来就有的那个视口。

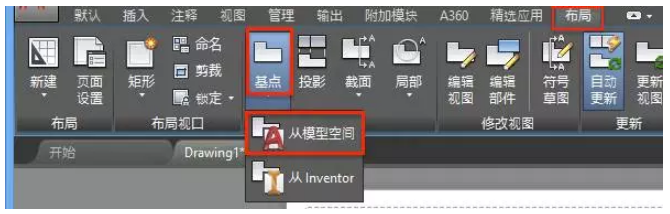

    在上方的面板中找到『布局』选项卡中的『基点』按钮，在弹出菜单中选择『从模型空间』

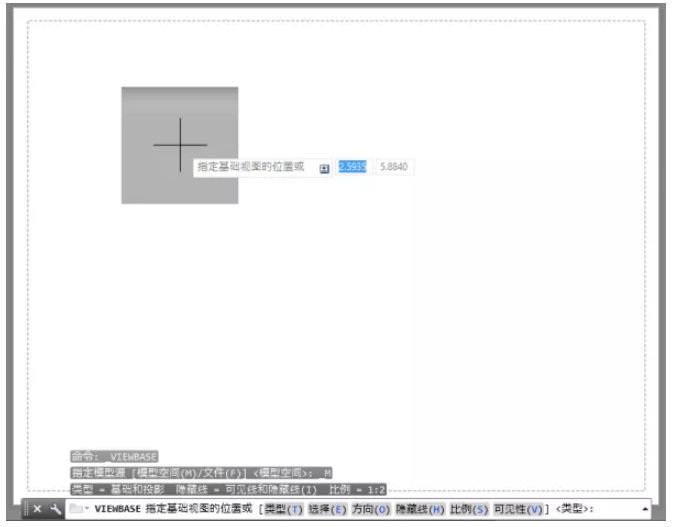

    这时候就可以开始放置主视图了，差不多位置就可以了。

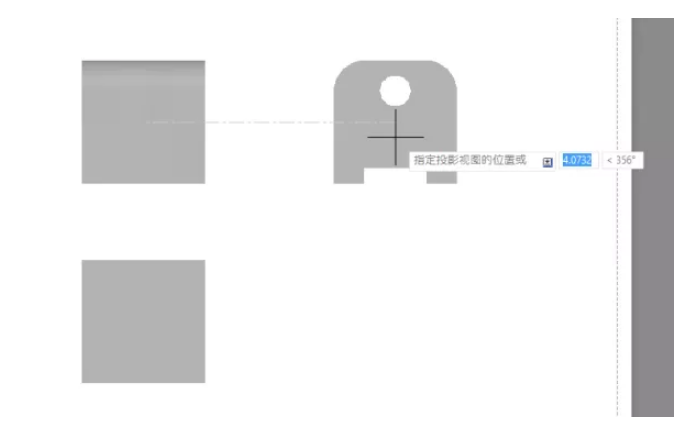

    然后可以紧接着去放置左视图和俯视图……

    都放置完毕之后来下回车，下面是见证奇迹的时刻！

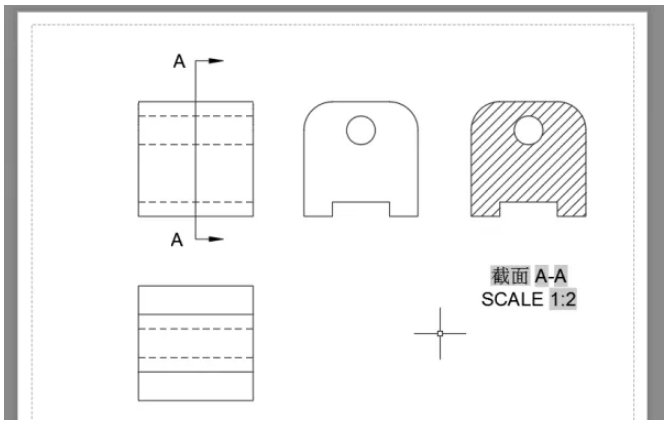

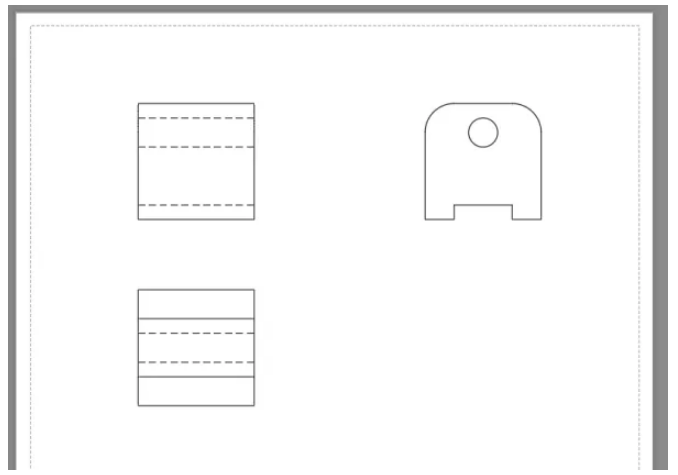

    一个连带着虚线的三视图就简单完成了。另外，使用『截面』按钮可以创建剖视图

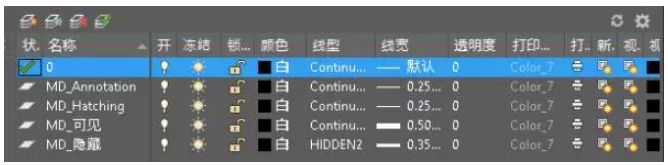

    打开图层管理器，发现对应的图层都已经创建完毕了

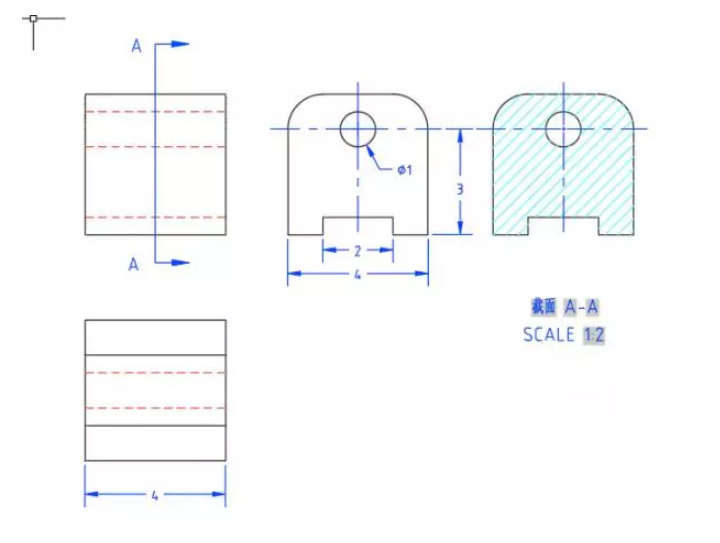

    按照（划掉）个人喜好（划掉）行业标准设置为填充和虚线的线性和颜色，加上标注，三视图就完成了对不对？
