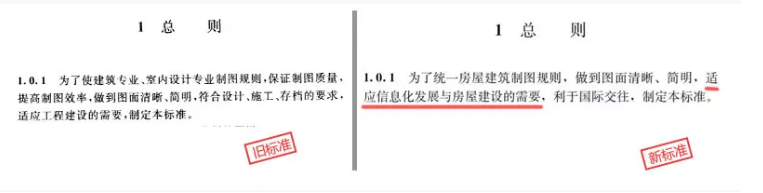

从新编的制图标准的总则中，我们可以看出，新编的制图规范也有意向地往建筑信息化发展方面进行靠拢。但是，制图标准依然讲的是基于CAD的，所以，短期内，对于施工图要实现纯三维交付实代还是比较困难的。因此，我们很有必要研究一下Revit下如何绘制施工图。

    现在民用建筑中，用得最多的依然是钢筋混凝土结构与钢结构。而对于这两种结构在施工图方面，钢筋混凝土结构用得最多的就是平法标注而钢结构除了有钢结构平面图还有许许多多的节点详图。

    一、Revit中的钢筋混凝土结构

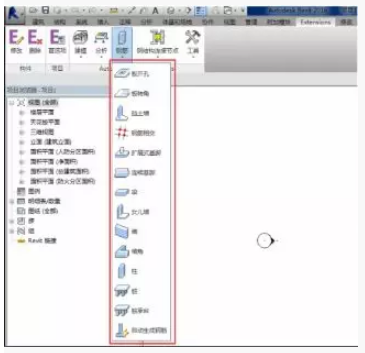

    在钢筋混凝土中，大家十分关心的是钢筋的问题。笔者认为，短期内，要找出一款能够将钢筋绘制在模型中还是比较困难的，尽管“速博”插件做了一款关于钢筋的自动绘制插件，但对于稍复杂的钢筋排布及锚固方式，锚固长度等问题没法得到解决。所以，真正要用于项目中是非常困难的。

    因此，短期内，对revit进行钢筋混凝土进行出图还是只能从平法标注方面入手，对于Revit将利用共享参数做成平法标准的方法网上有详细地介绍，在这将不展开介绍。

    二、Revit中钢结构施工图

    前面的文章中，我们介绍了钢结构施工图的复杂性。

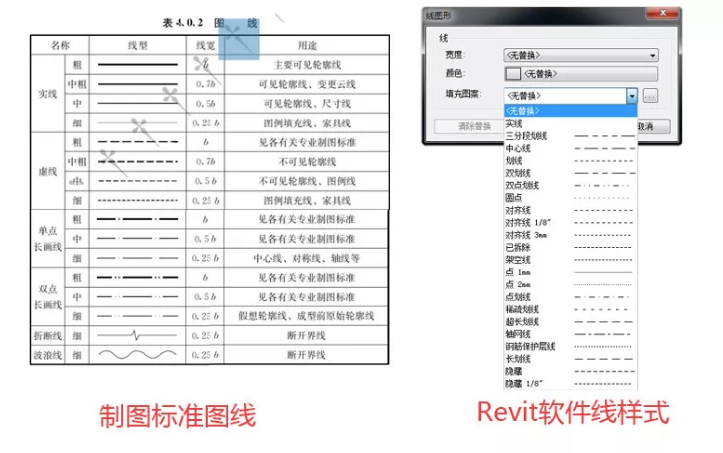

    Revit中图线定义

    钢结构平面施工图有两种表达方式：单线图与双线图。对于Revit软件单线图可通过修改族中详细程度的可见性来控制，而对于双线图，因为构件自身投影即可实现。当然，这只是基本的显示样式，还无法达到制图标准的要求。想满足出图标准，您可以通过过滤器，将不同构件过滤出来，分别对其设置线宽、颜色、线型。

    专业化的符号

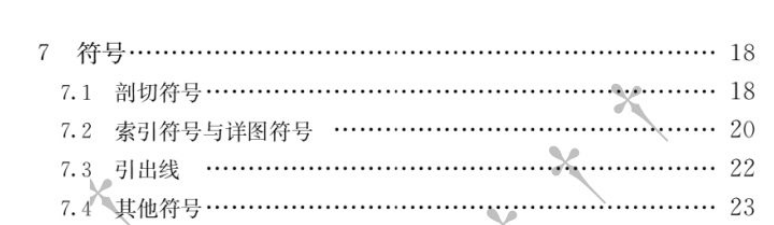

    上面解决了图线的问题，但在施工图绘制过程中，依然有着非常多的符号。比如剖面符号，详图索引符号，标高符号，当然你别忘了，钢结构还有非常多的焊缝符号。

    Revit既然作为一款出色的工程软件，当然，不会忽视符号这一问题。只是，它难以适应不同的国家不同的标准。而在制图标准中，对于符号又有着详细的规定。如果你要自己手动一个一个去做族来解决，那恐怕你还得再研究一遍制图标准。

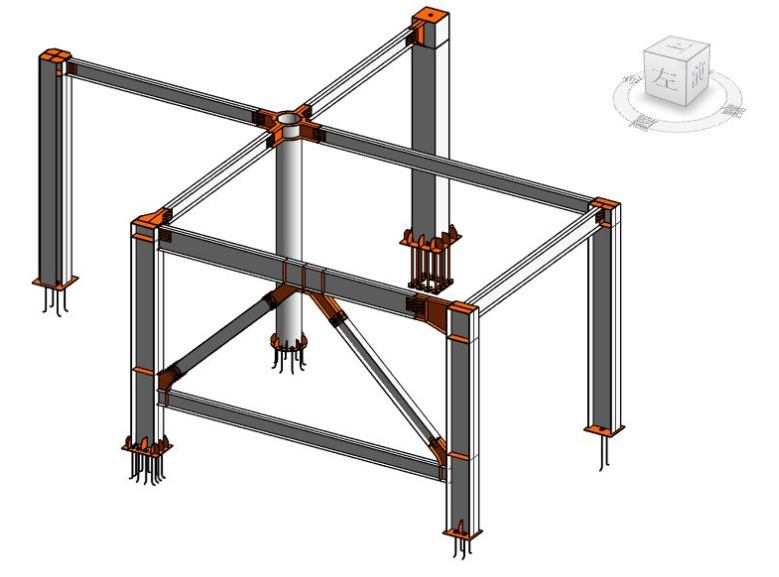

    连接节点详图

    在钢结构中，二维节点详图，本身就是一件较为繁琐的事。如果换到Revit中，碰上节点，一个一个地去做族，那所耗费的时间将是巨大的。当然，短期内如果你还是通过CAD去绘制依然是一种临时性的解决办法。

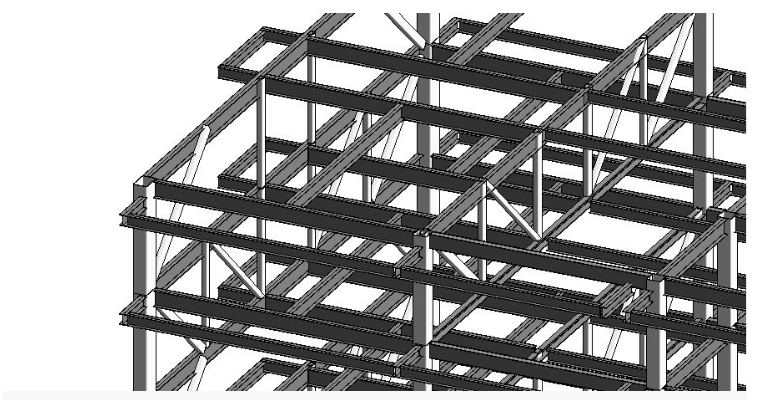

    看着这没有节点的BIM模型，是不是觉得缺少点灵魂。如果你是将tekla深化好后的模型链接进来，那只能说你还没领会真正BIM设计的流程。
