本篇涉及的内容其实就是对线条的处理，至于将dynamo中的geometry转换为revit所属的族或其他，只需要一个节点。方法有很多，能达到效果的节点也有很多，所以本文只是提供其中的一种做法，更多的感兴趣的朋友自行探索咯~

    本文涉及的节点用到节点包：Spring

    主要节点：

    SP.FamilyInstance.ByGeometry

    好了，现在进入正题

    本文分两部分：标线的生成；将标线转换为族

    标线的生成

    本文中以中心线作为基础，大致步骤如下：

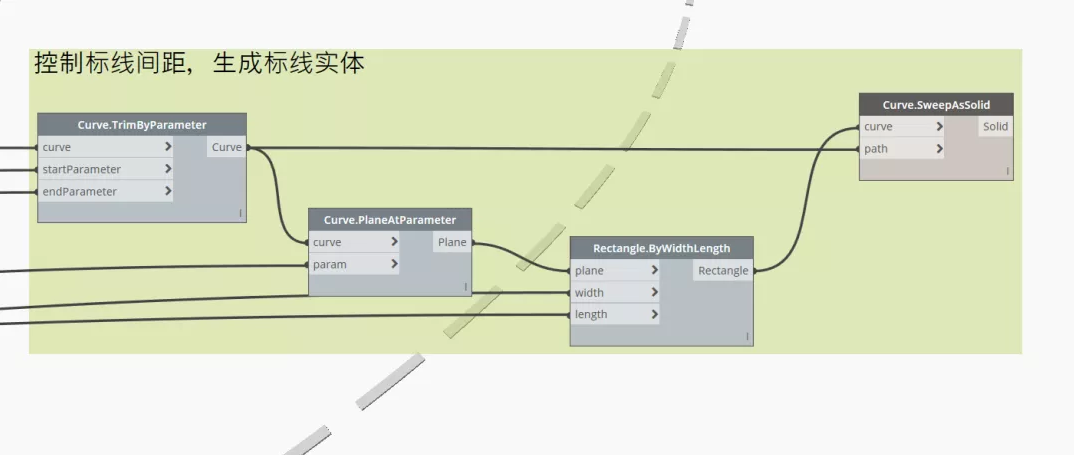

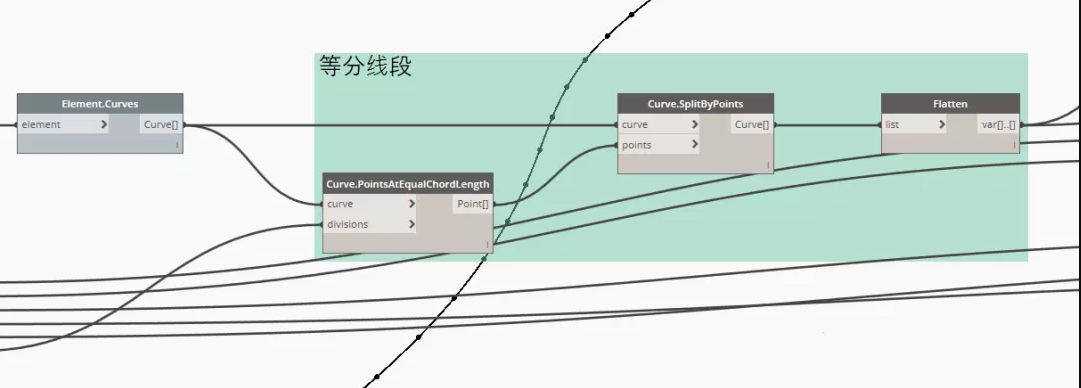

    得到道路中心线（或者放置标线的中心线）→用Curve.SplitByPoints将中心线分割成多段→通过Curve.TrimByParameter节点控制各个线段的起始与终止位置即变相控制了标线间距→路径与标线截面线条放样生成标线实体

    具体操作看下图↓

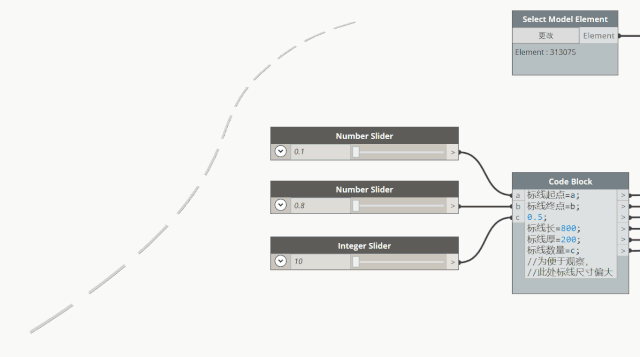

    程序效果

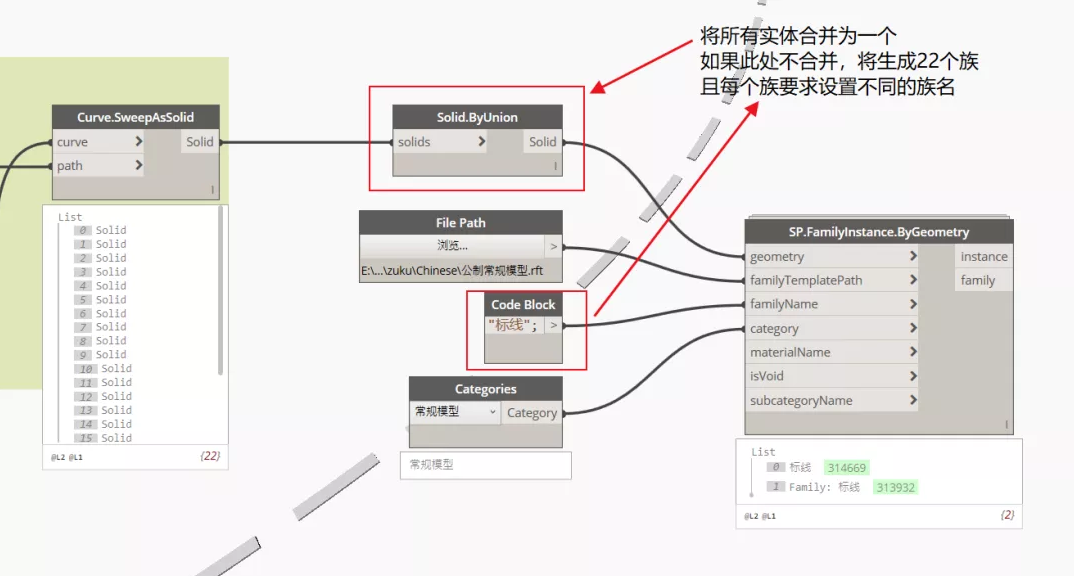

    dynamo→revit

    本例中将所有标线导出为一个以“公制常规模型”为样板（族样板路径在《revit常用功能及命令小整理之主界面》一文中有提到），名称为“标线”，类别为“常规模型”的族，所有连接项根据实际需求做调整

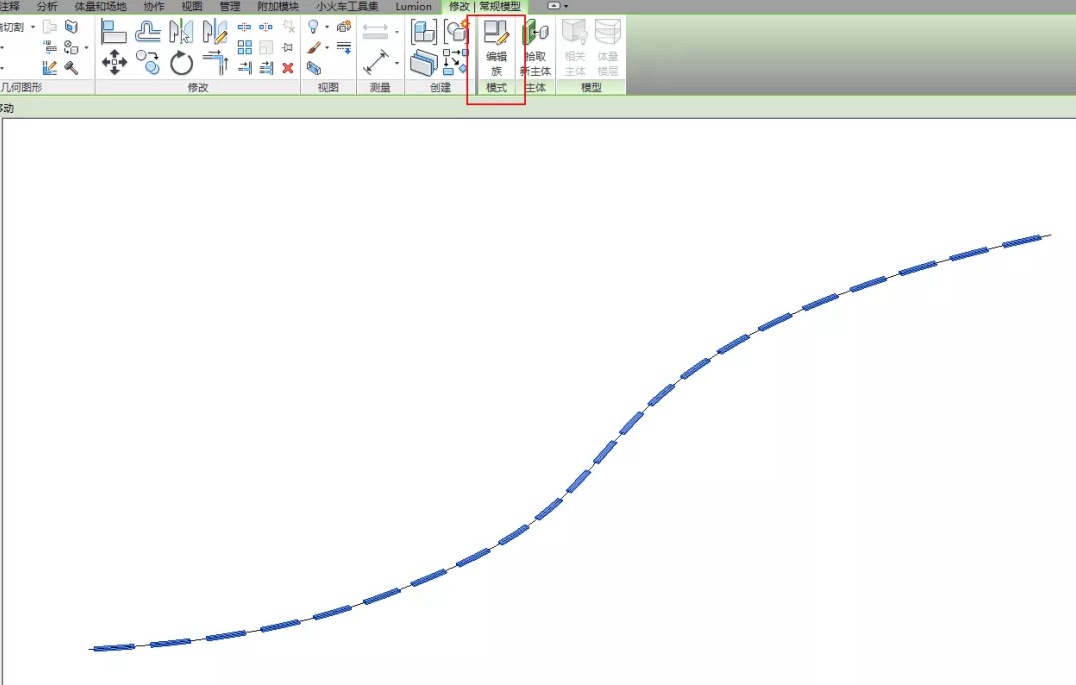

    单击已在revit画布中的“标线”族，上下文选项卡出现“族编辑”功能

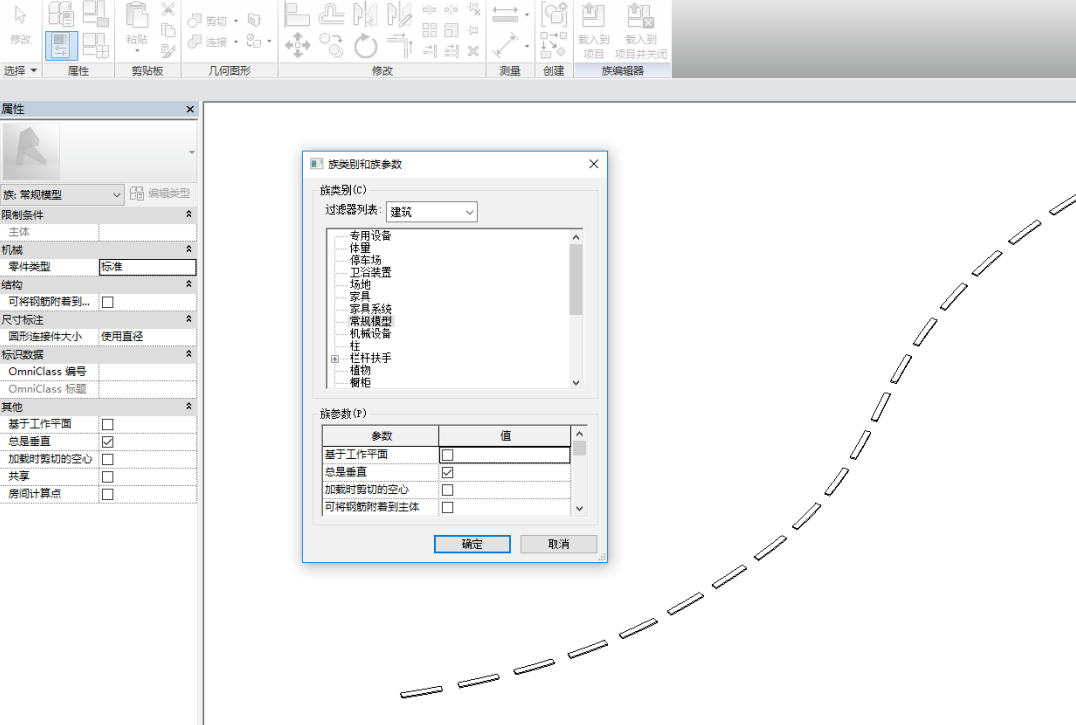

    此时就可以对该族做所有能对族做的各种操作了，如下图所示的修改族类别，再如添加各种参数如材质等，给标线注入灵魂~
