    郑发大厦项目BIM技术应用汇报

    随着BIM技术在我国应用范围越来越广，如今我们不仅仅可以在东部地区城市看到相关的BIM政策、BIM补贴方案出台，也可以看到在我国的一些大型工程项目中看到独立的BIM部门以及BIM技术应用的相关环节。而随着中国智慧建造越来越受到人们重视，如今我们也可以在各个地方的工程项目中看到BIM技术的具体应用案例，下面就让我们一起来看看吧。

    一、工程概况

    避暑之都乌兰察布市位于内蒙古腹心地带，大青山横亘中部，大草原绵延千里，是该地区政治、经济、文化中心，乌兰察布站建成后，将成为以铁路客运为中心集多种交通设施的客运综合交通枢纽。

    乌兰察布站由站台和站台雨棚工程两部分组成，站房工程建筑面积11949m2，由下部钢筋混凝土框架结构体系和钢结构网架屋面体系组成，车站设有3座站台，站台雨棚覆盖面15866m2，本项目涉及到安装、土建、钢结构等14个专业，存在图纸设计错漏、施工交叉作业频繁、工程材料种类众多等问题，给施工管理等带来的挑战。

    二、BIM技术常规应用

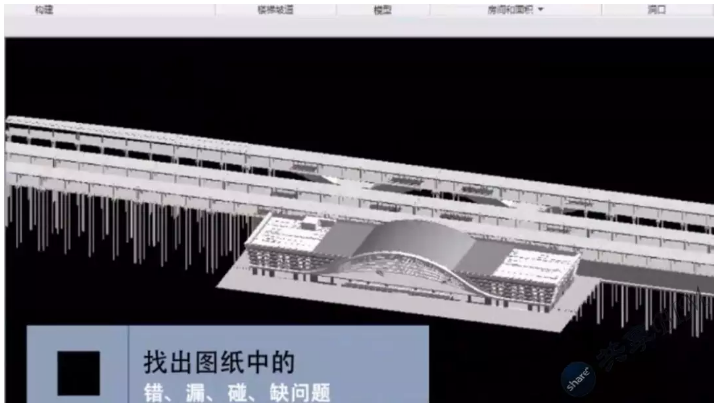

    1.图纸问题审核：施工前利用BIM技术完成项目的钢筋、土建和安装模型的建模工作，实现施工图纸三维化，找出图纸中的错、漏、碰、缺问题，本项目在建模过程中查出图纸问题77项，得到了设计院及时变更回复，其中屋面因建筑施工图与结构施工图不符，而对梁、板钢筋进行了较大调整，涉及面积400m2，钢筋20.5吨，混凝土200余方。

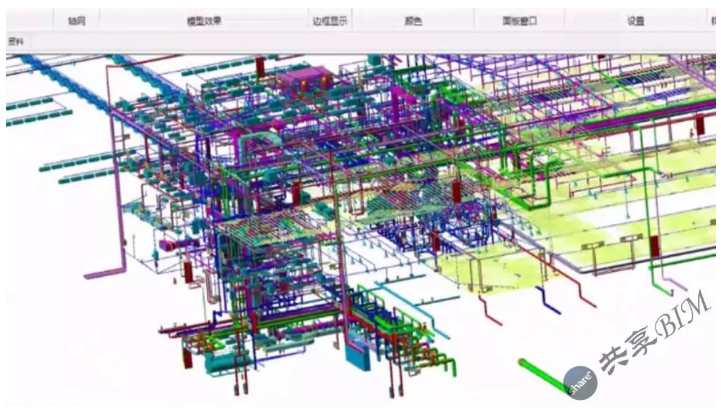

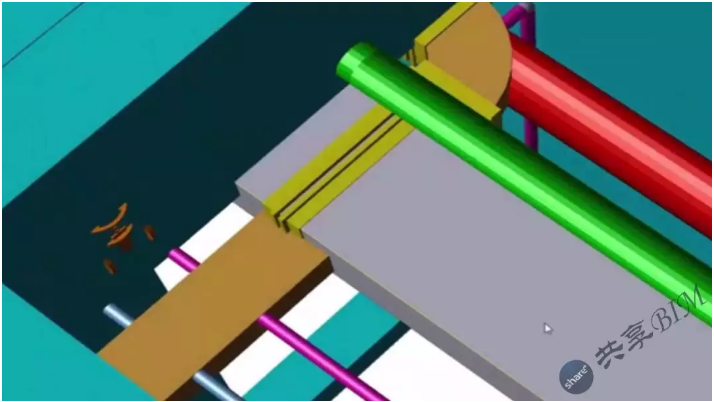

    2.安装碰撞优化：通过BIM碰撞检查功能，共发现碰撞点1978个，其中银白色送风管和土黄色排风管碰撞、红色的消防管与银白色送风管碰撞、红色消防管与土黄色排风管碰撞、浅蓝色热供水管、粉红色热回水管与送、排风管发生碰撞，蓝色电缆桥架与绿色给水管发生碰撞，管线综合优化后，不但解决了所有碰撞问题，而且减少了空间浪费。

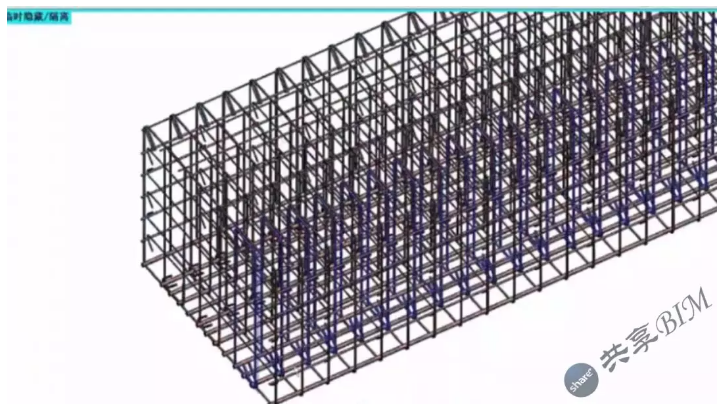

    3.可视化指导施工：通过三维模型分析，加深技术人员对图纸的理解，对复杂节点及重点部位进行三维交底，快速查看节点细节，指导现场施工，其中利用三维钢筋分析，及时发现承台钢筋弯钩下料浪费，经测算节省钢筋5.2吨。

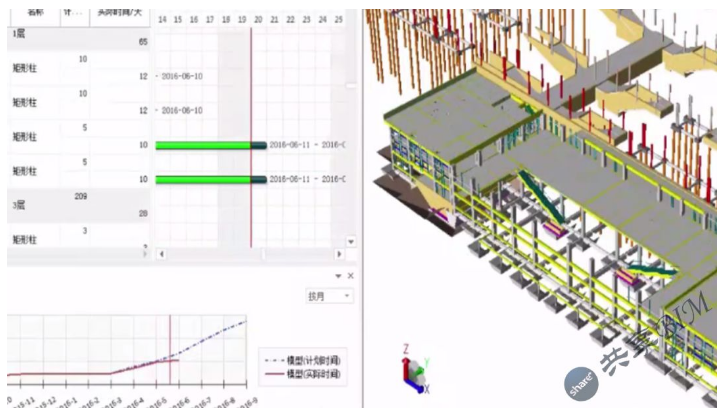

    4.基于BIM施工管理应用：利用建好的BIM模型，快速提取、统计项目任意部位、任意时段工程量，生成材料量清单为各专业材料确定、成本核算以及成本控制带来便利，通过总量核对、错漏详查的方法，第二阶段结算中及时发现施工队多报钢筋104吨，以框柱五、框柱六为例，框柱五多算箍筋数量、框柱六错算构件数量，此项多报钢筋7.73吨，通过施工进度模拟，可以直接的观察施工进度的实际情况和资源的消耗情况，利用移动客户端IBan对项目施工中安全、质量问题信息实时上传，管理者利用BIM平台，及时做出处理，提高工作效率，其中及时发现后浇带钢筋间距过密、板底筋钢筋过长等问题，规范了施工质量，利用BIM技术平台，将工程资料与模型构件相关联，形成工程资料档案数据库形成工程资料档案数据库，在数据库中，可以快速搜索构件所有资料，为施工资料管理提供方便。

    三、BIM技术创新应用

    基于二维码的施工管理：在现场管理过程中，利用网络平台，将工程介绍、人员信息、技术交底、操作规范、构建信息、安全教育等内容制作成二维码，粘贴于施工操作区，现场管理人员与施工操作人员可以通过手机扫描二维码，随时查询相关要求，本项目第一阶段共生成二维码1000多个，二维码形成了一座沟通的桥梁，将书面与口头的信息利用网络传达到每一个施工人员，丰富了施工管理的沟通手段，提高了现场管理的效率。

    仿真模拟漫游：鉴于站房工程装饰要求高，静、动态标识复杂，在Revit软件建模的基础上，利用Lumion软件对模型及装饰效果深度细化，实现仿真模拟漫游，通过漫游展示项目全方位实景，并为调整装饰效果提供参考，在观察模拟效果后，及时发现了外墙铝板装饰分割线影响整体美观、地下通道灯光照度不够等问题，及时进行了设计变更保证，保证了工程完成后的整体效果。

    三、BIM应用效益分析

    经项目部估算，本项目通过采用BIM技术，节约成本约183万元，在乌兰察布站项目中，通过运用BIM技术，规范了项目过程管理，实现了项目信息化管理目标，提升了企业在施工领域的竞争力，为企业的长远发展奠定了基础。
