Revit中绘图填充与模型填充有哪些区别？
在设完楼板的表现填充图案以后，在三维视图中旋转模型，图案不跟随楼板旋转。这种情况怎么解决？（如图-1所示）

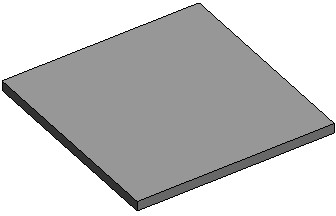

遇到这种情况我们要知道绘图填充与模型填充的区别。创建一块楼板（如图-2所示）

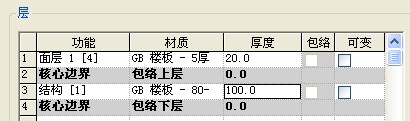

为楼板添加面层并且设置好面层的材质为水磨石。（如图-3所示）
点击面层材质后面的
小方框出现材质框

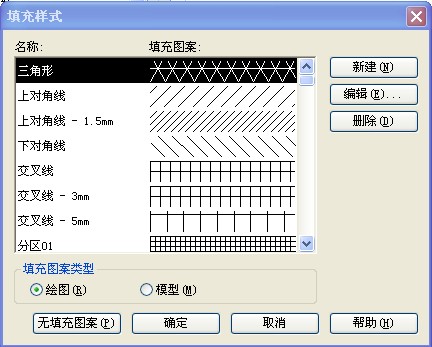

下拉框出现（如图--4）所示。
在填充样式里面会看到有绘图和模型两个选项。我们填充的时候若选用绘图，填充上的图案不会在旋转模型的时侯同步旋转。若选用模型填充，填充上的图案会随模型一同旋转。

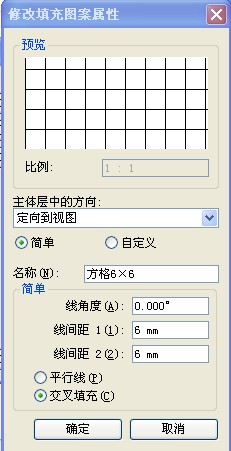

在绘图填充的时候，因为我们视图上的比例是1:100，而图案填充的比例是1:1，所以我们新建编辑我们所需要的填充方式的时候要按比例放大100，例如我们地砖是600的，我们就要创建“地砖-6×6”的地砖填充方式。如图-5所示

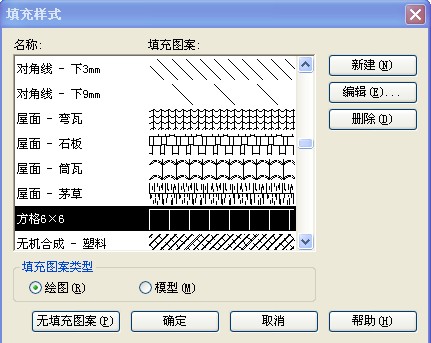

如图-6“地砖-6×6”即是刚刚创建的新的填充样式
我们填充完图案的平面显示（如图-7）。

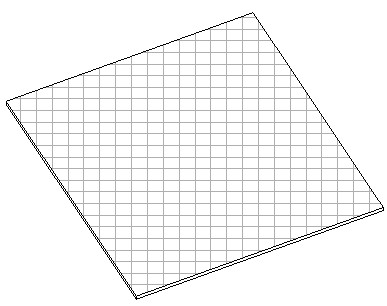

我们填充完图案的三维显示（如图-8）
由图-8可以看到填充图案没有跟着模型旋转。

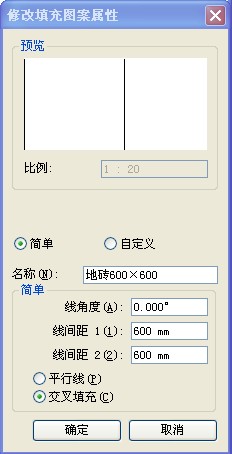

在模型填充的时候，因为模型填充是按照实际尺寸填充的。我们调填充的时候只要用实际数值即可，如图-9所示：

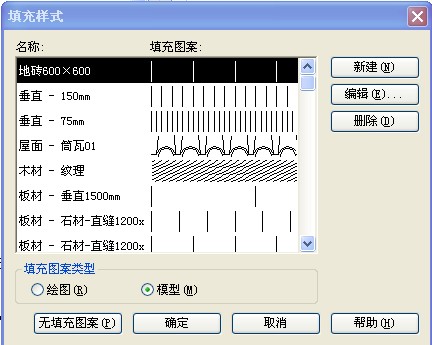

“地砖600×600”即是刚刚创建的新的填充样式（如图-10），我们填充完图案的平面显示，（如图-11）。

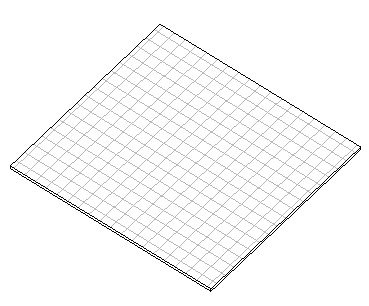

我们填充完图案的三维显示（如图-12），可以看到填充图案已经跟模型一起旋转了。
