    前言

    数据可视化分析、数据挖掘应该是BIM应用最高级的应用了，因为BIM软件里面容纳了相当多的数据，然而这么多的数据你如何保证他没有存在错误，海量的数据检查人力是无法达到检查目的的，批量化的操作就交给程序来完成好了。那么今天分享的案例是一个Dynamo实例：快速检查构件的属性是否正确呢？

    一、提出问题：

    对于我们建完BIM模型，各类构件数据导出Excel我们可以看到清晰的分析图，但是我们如何判断我们导出的数据是否正确的呢？基于模型，当我们发现我们的构件属性是错误的，并且能够在EXCEl中颜色显示，以及在我们的Revit模型高亮显示，当我们纠正了错误，这时Revit模型能够实时更新以及我们的EXCEL中正常显示。那么今天我们就用Dynamo这个媒介来解决这个问题。

    实例：对于剪力墙来说，建筑防火规范里面有特殊的要求，今天我们用dynamo来自动检查我们的剪力墙是否达到防火要求。

    国家规范

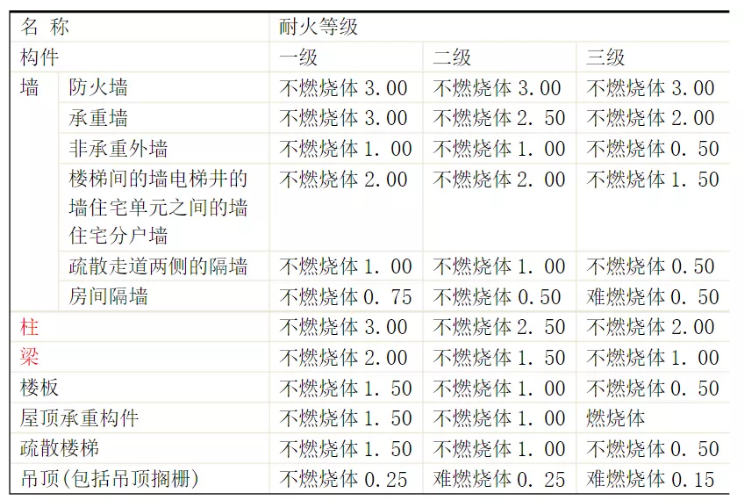

    耐火等级分类

    建筑构件燃烧性能特点

    ①一级耐火等级建筑：主要建筑构件全部为不燃烧性。

    ②二级耐火等级建筑：主要建筑构件除吊顶为难燃烧性，其它为不燃烧性。

    ③三级耐火等级建筑：屋顶承重构件为难燃性。

    ④四级耐火等级建筑：防火墙为不燃烧性，其余为难燃性和可燃性。

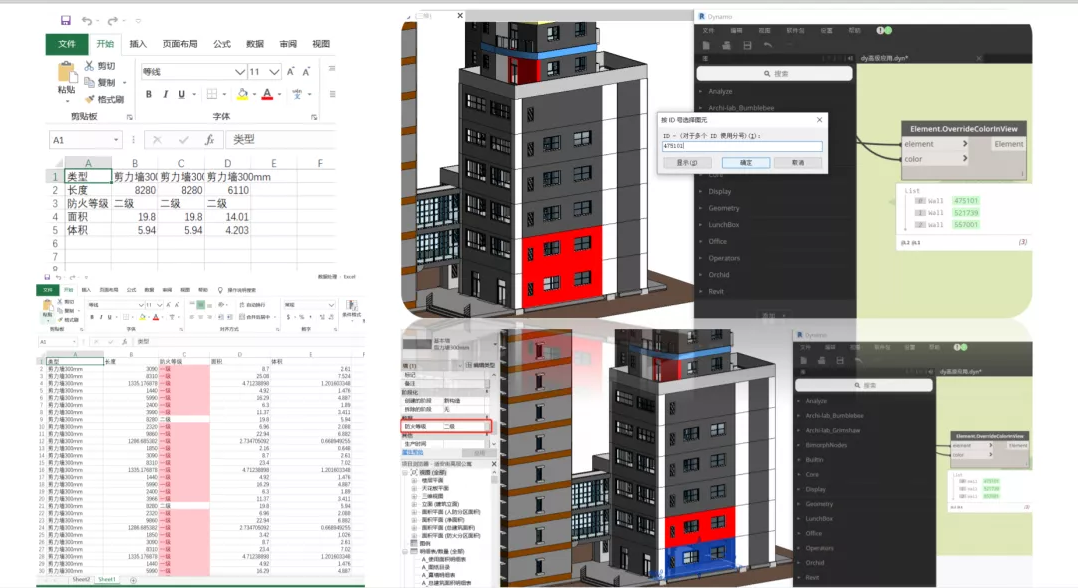

    运行结果

    二、解决方案

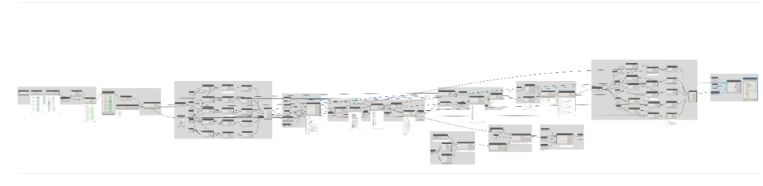

    首先附上全部程序节点图.......

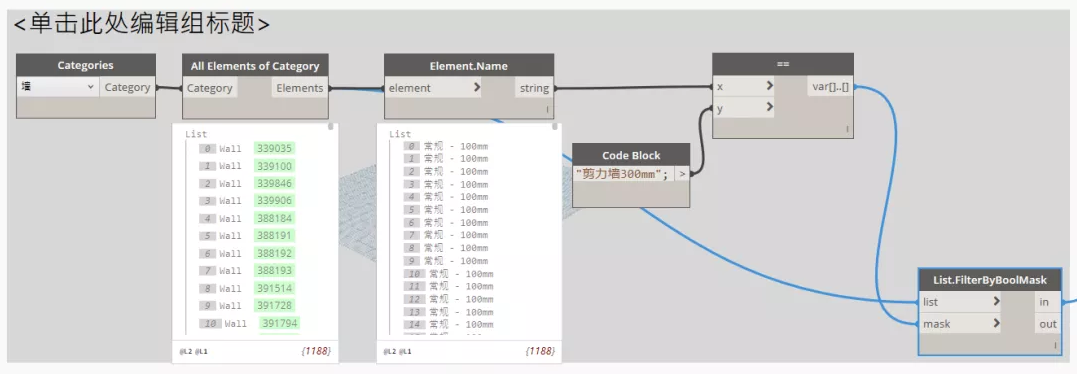

    1、通过过滤条件过滤出全部的剪力墙

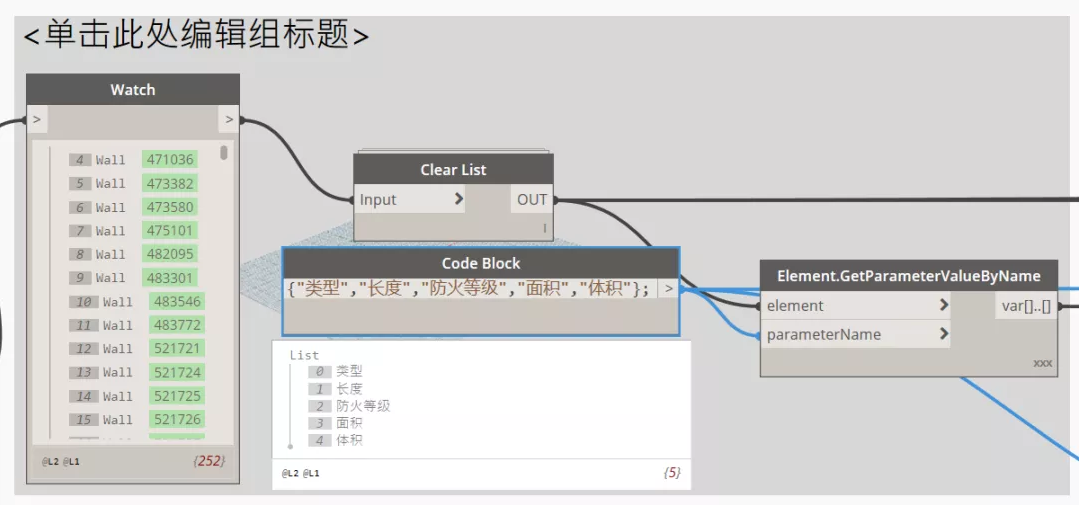

    2、提取出你所需要的构件属性，这里主要是防火等级属性。

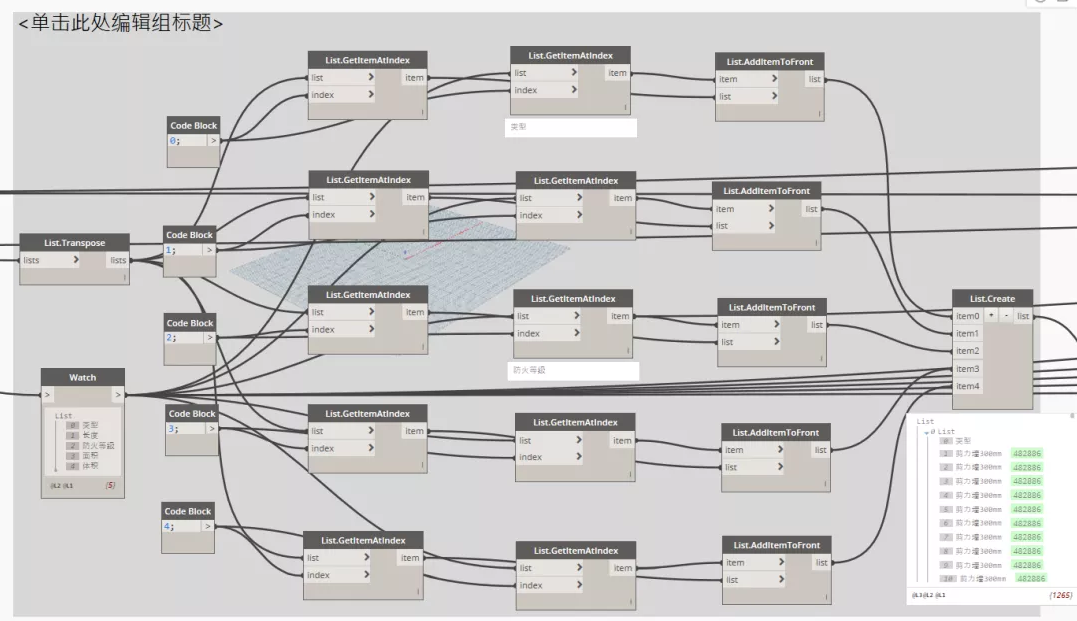

    3、将第二部获取的数据进行数据处理。

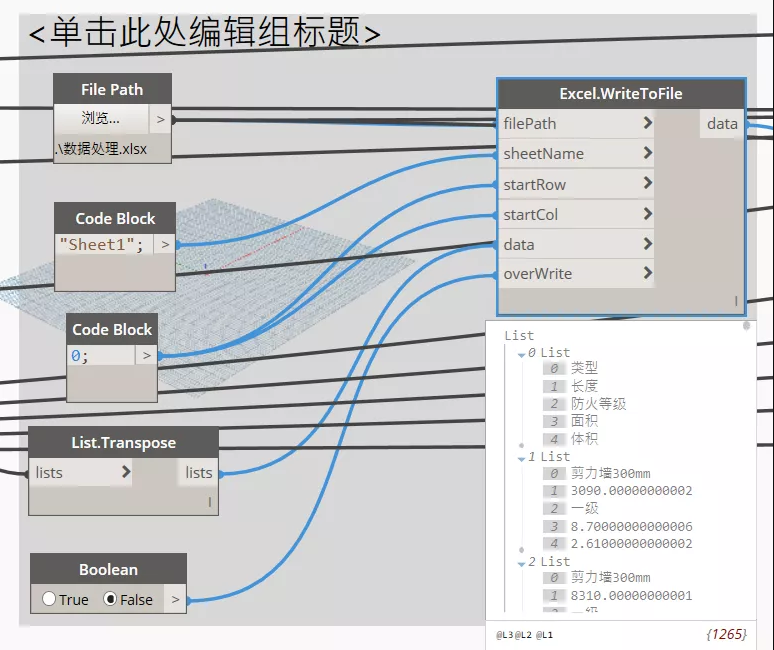

    4、将数据导入EXCEL中。

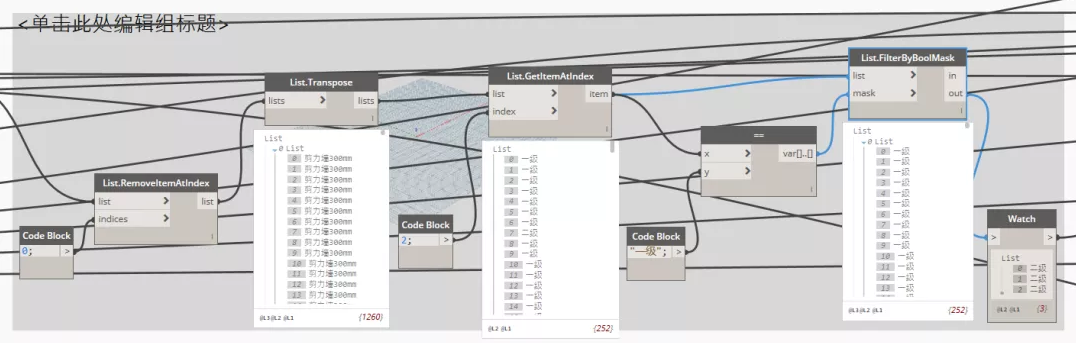

    5、通过判断条件获取不满足规范的剪力墙构件属性。

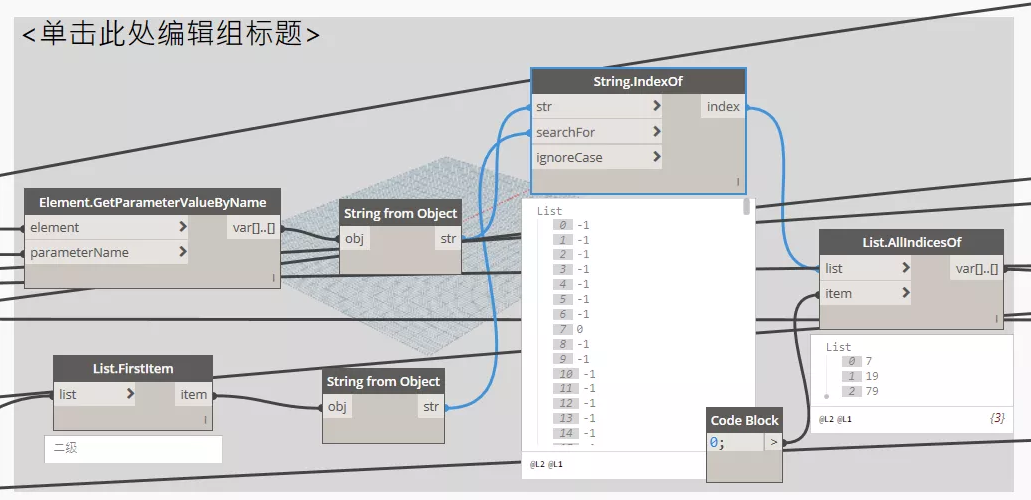

    6、获取不满足规范的构件索引。

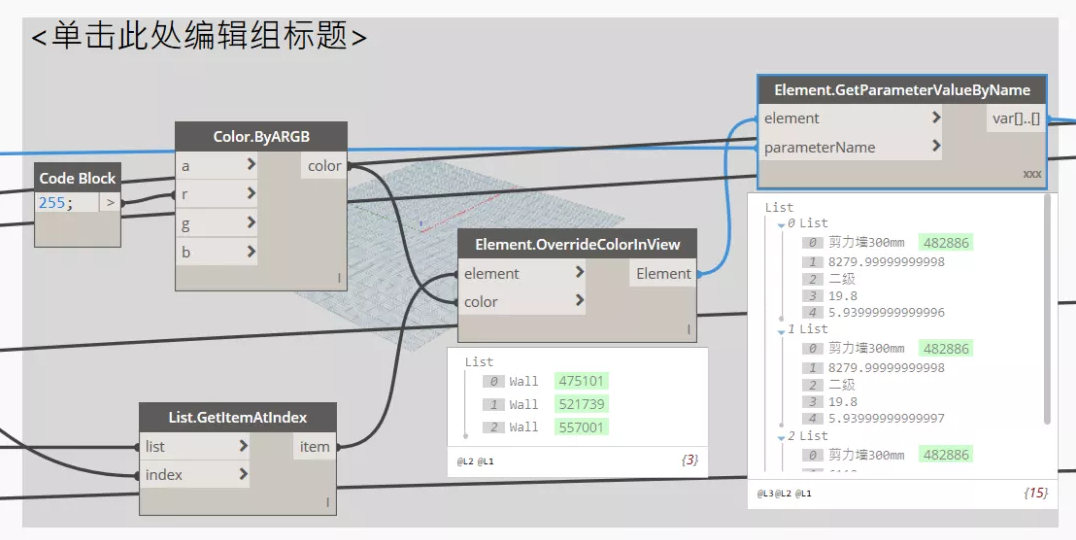

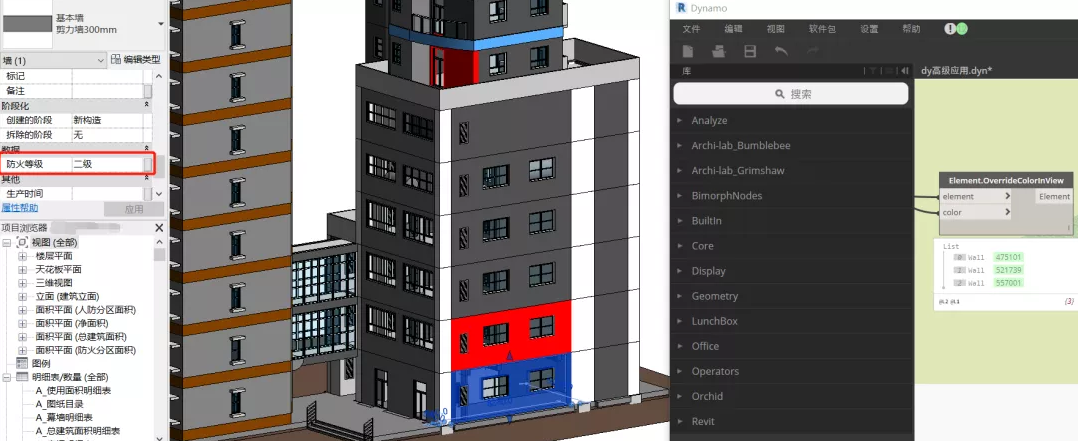

    7、将不满足规范的建筑构件的红色着色显示。

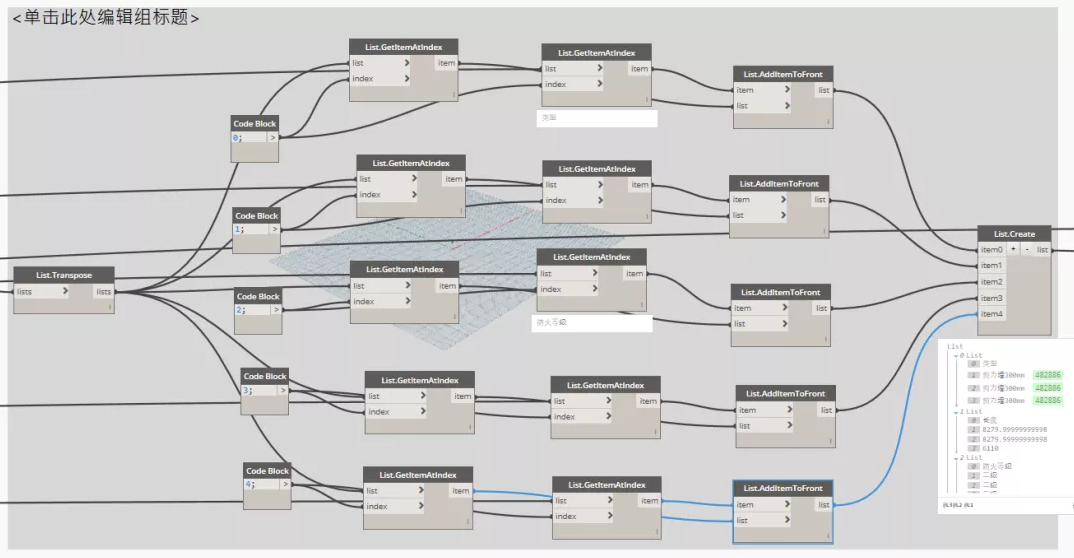

    8、将不满足规范的建筑构件数据进行数据处理。

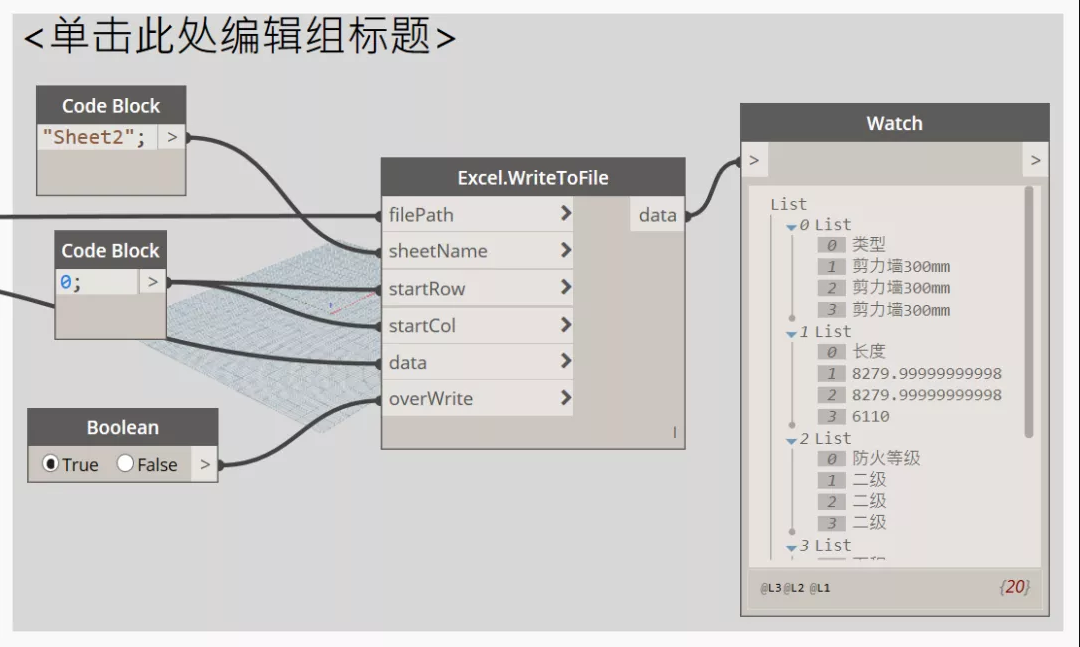

    9、将数据导入Excel中的另外一张工作表。

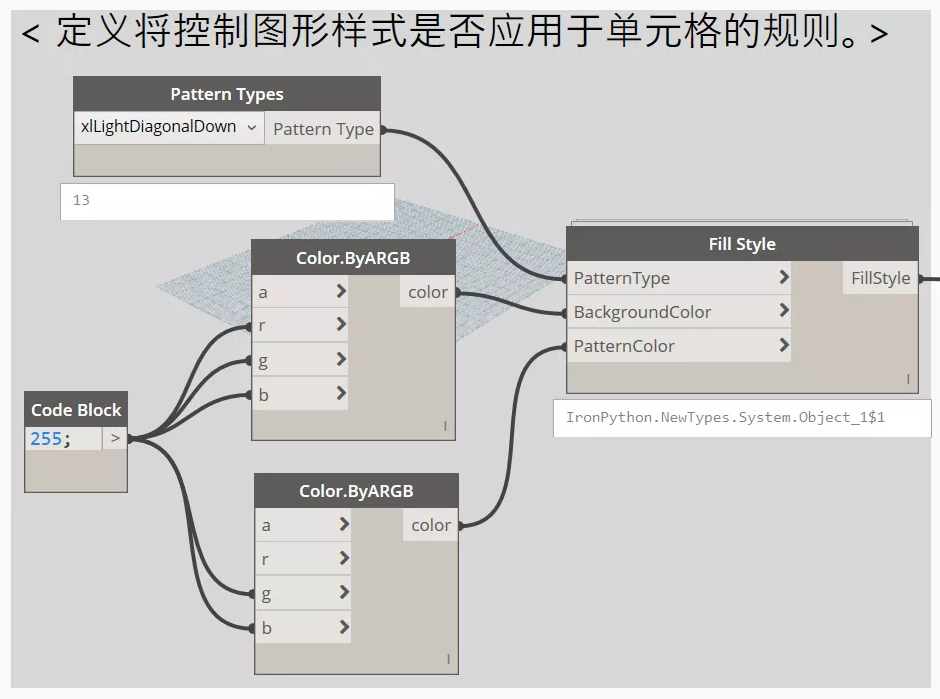

    10、定义将控制图形样式是否应用于单元格的规则。

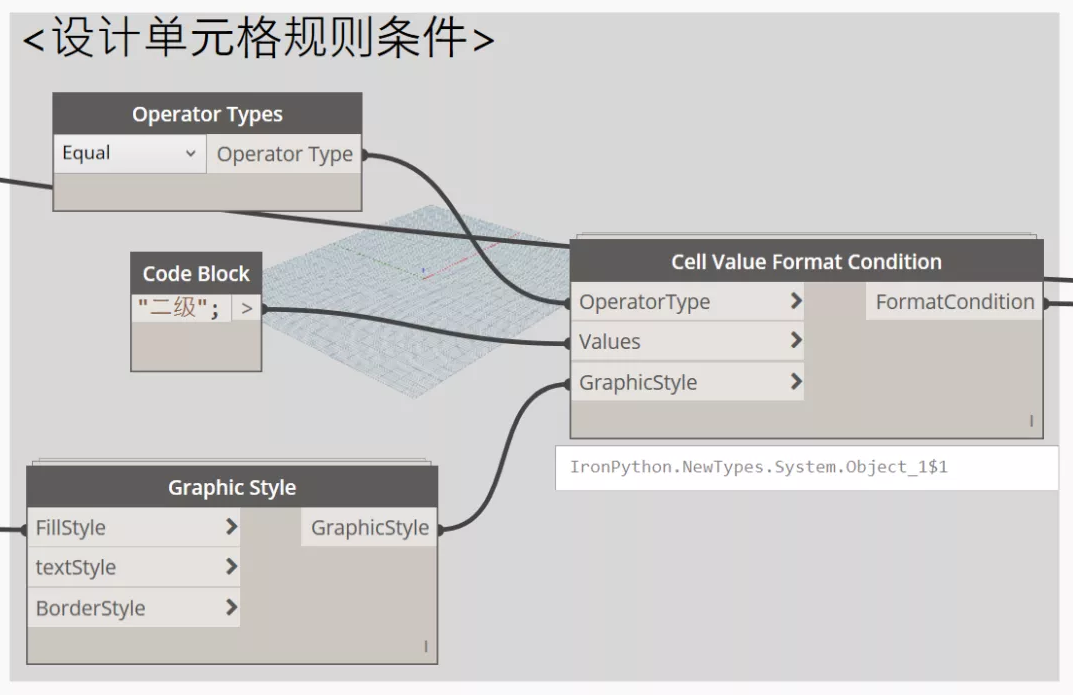

    11、设计单元格规格条件。

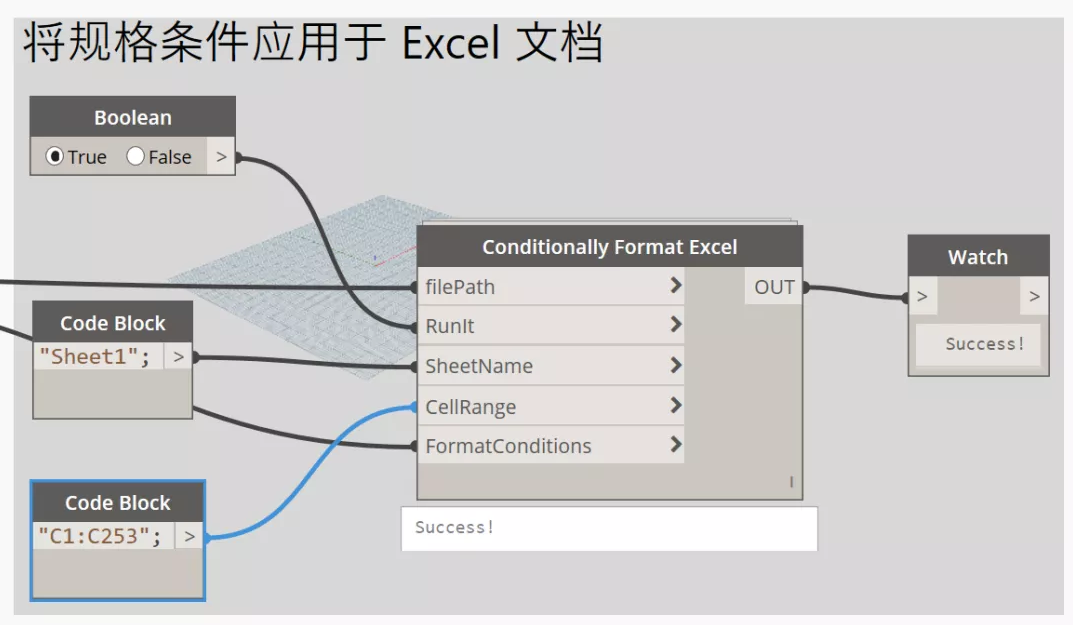

    12、将规格条件应用到你所检查的构件数据
