文章来源：广筑BIM咨询

    波纹管创建实用技巧—Dynamo

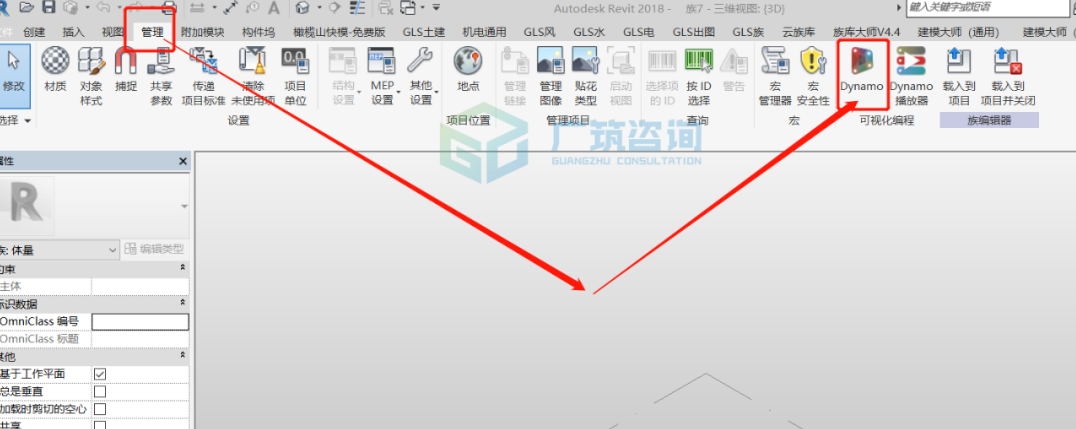

    Revit模型创建中，我们会遇到形体比较复杂的曲线形物体，例如波纹管，在这种情况下，Revit自身已经不能满足复杂形体的创建，然而Dynamo在这方面拥有优势。新版Revit会自带Dynamo，在软件中它的位置如下图：

    波纹管的创建步骤如下：

    1）波纹管参数在图纸中的表达

    提取数据之前我们要了解波纹管各项参数在图纸中是怎样表达的，以及他们的形状分类。

    波纹管可以分为两种形状，第一种：只有平弯或者竖弯(单向弯)；第二种：平弯+竖弯（双向弯）。

    利用Dynamo主要是为第二种类型的服务。（平弯：俯视看到的波纹管投影形状；竖弯：侧视看到的波纹管投影形状）

    由于各个项目的不同，参数的表达形式也各不相同，但基本就是两种方式，即交点法和切点法。

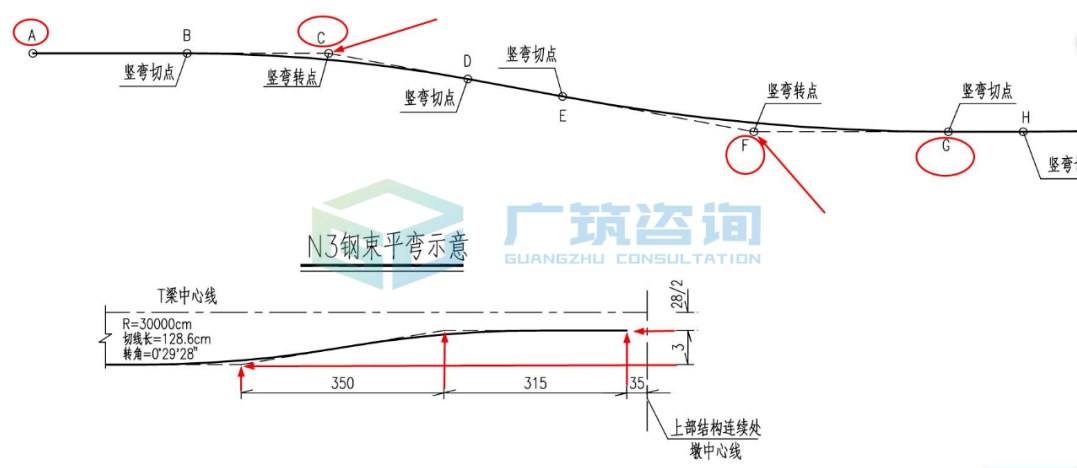

    交点法：如下图中点ACFG，图纸中会给出A与C；C与F；F与G之间X方向和Y方向的长度，如N3钢束平弯示意图中的标注一样，就是利用交点表达数据。

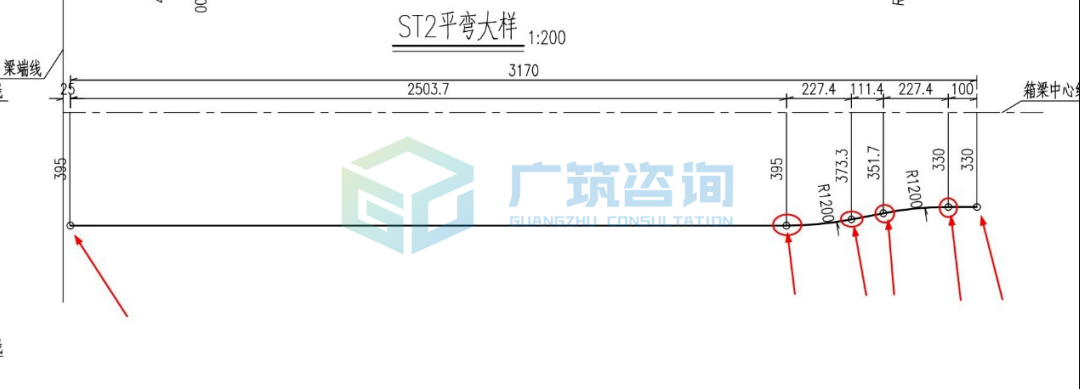

    切点法：顾名思义，就是圆弧切点位置，如下图圆圈内就是圆弧切点，图中表达的数据就是切点在X和Y方向的长度。

    2）数据统计

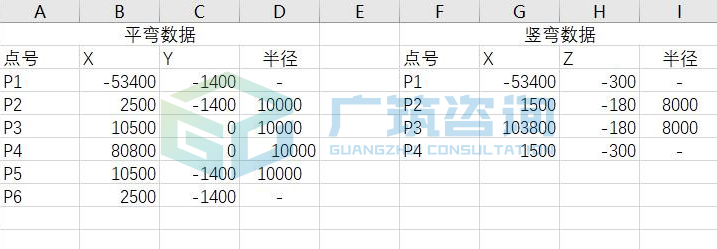

    熟悉完波纹管参数的表达形式之后，接下来就是利用Excel表格统计数据。先确定好相对零点在哪，也可以以第一个点为零点，逐次统计下一个点相对上一个点的X轴和Y轴的相对位移，另一个需要统计的就是圆弧的半径，举例如下：

    一定要注意是相对位移！

    3）创建实体

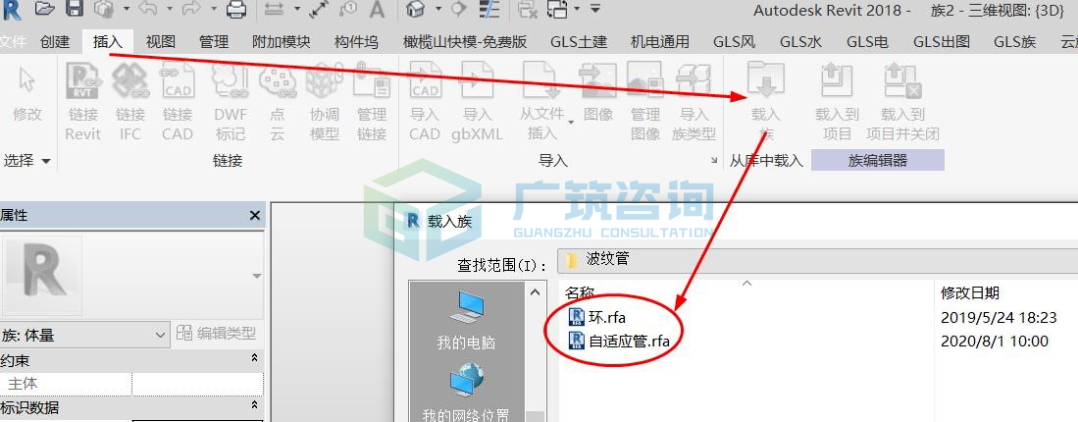

    实体的创建一般是用体量族创建，创建体量后，载入事先创建好的自适应族。

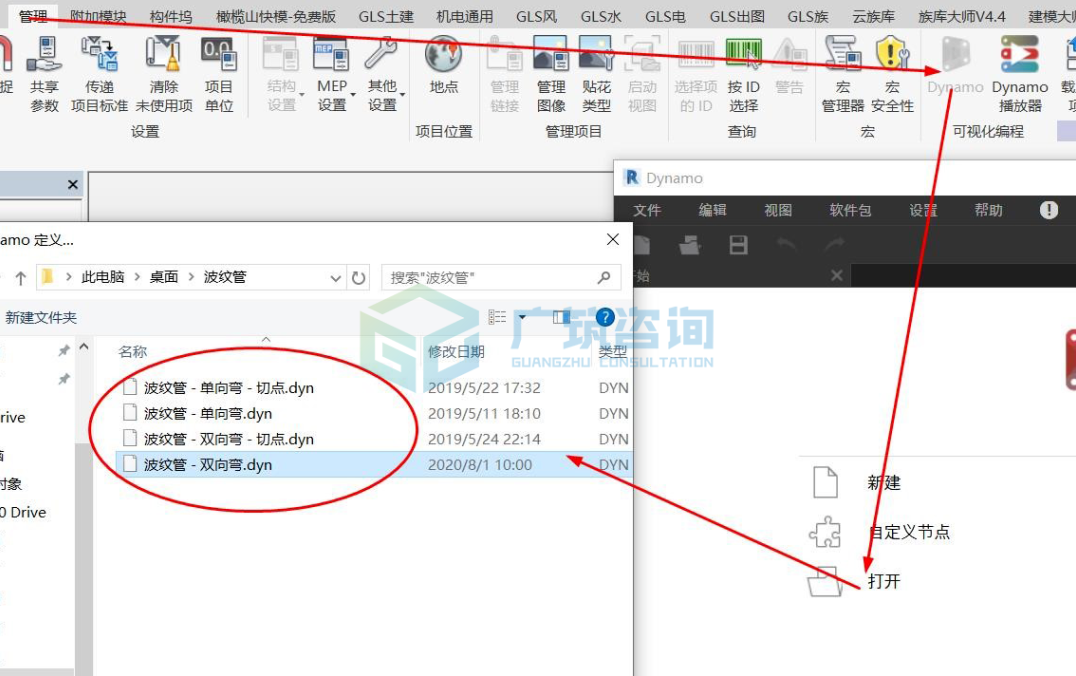

    下一步打开Dynamo，根据自己需要打开相应的Dynamo包。

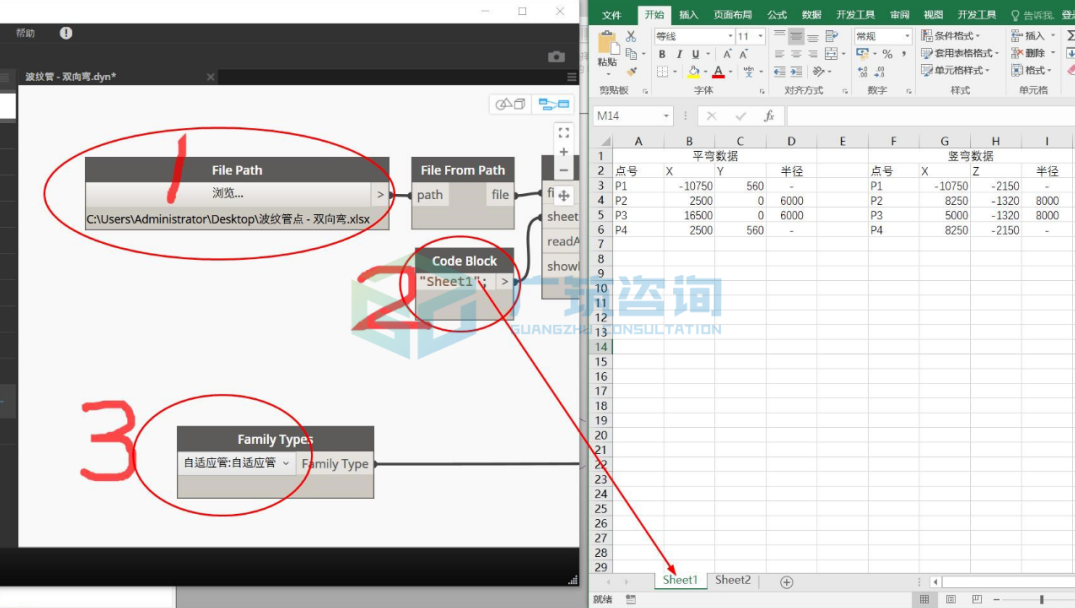

    打开Dynamo包，其中有三处需要我们修改添加：第一处选择统计的数据表；第二步输入对应表格工作簿名称；第三步选择刚才载入的族。

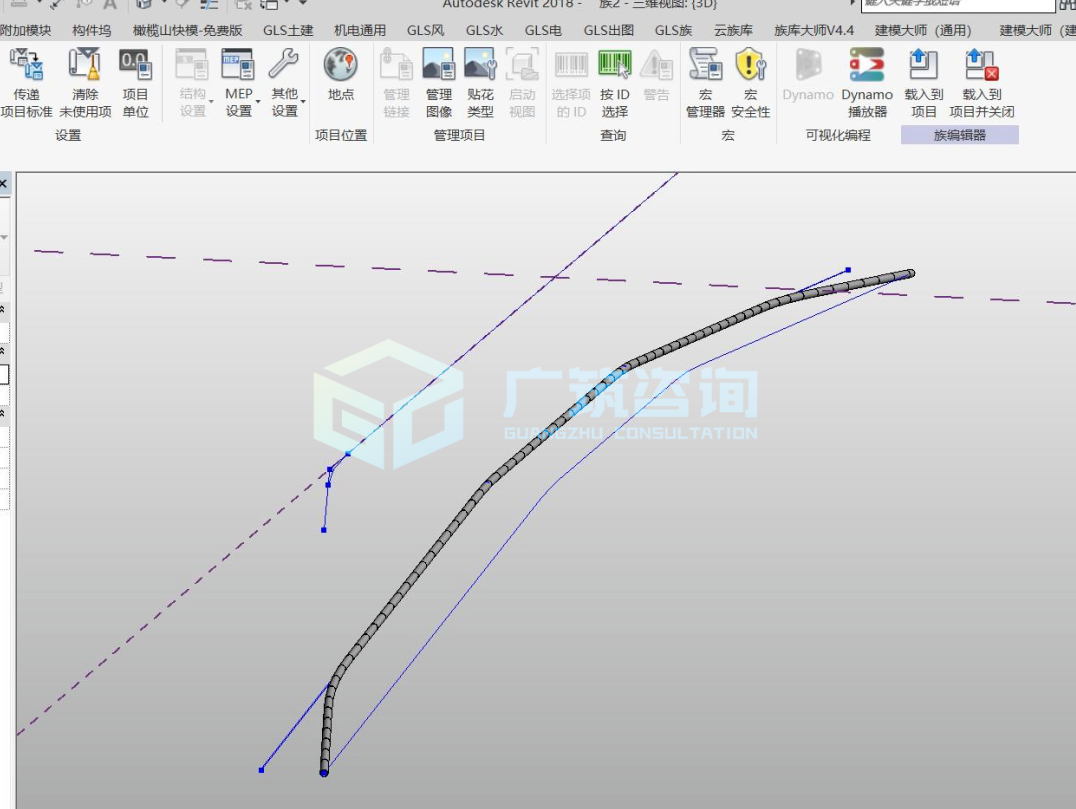

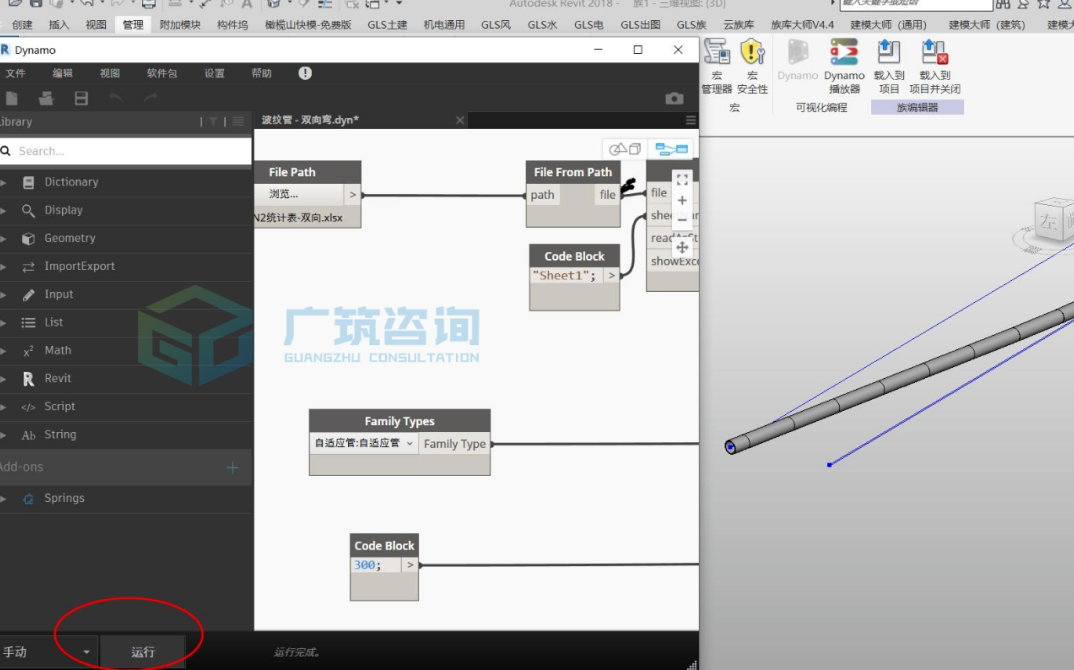

    接下来只要点击生成按钮，波纹管实体就生成好了，如下图：

    4）载入波纹管到项目中

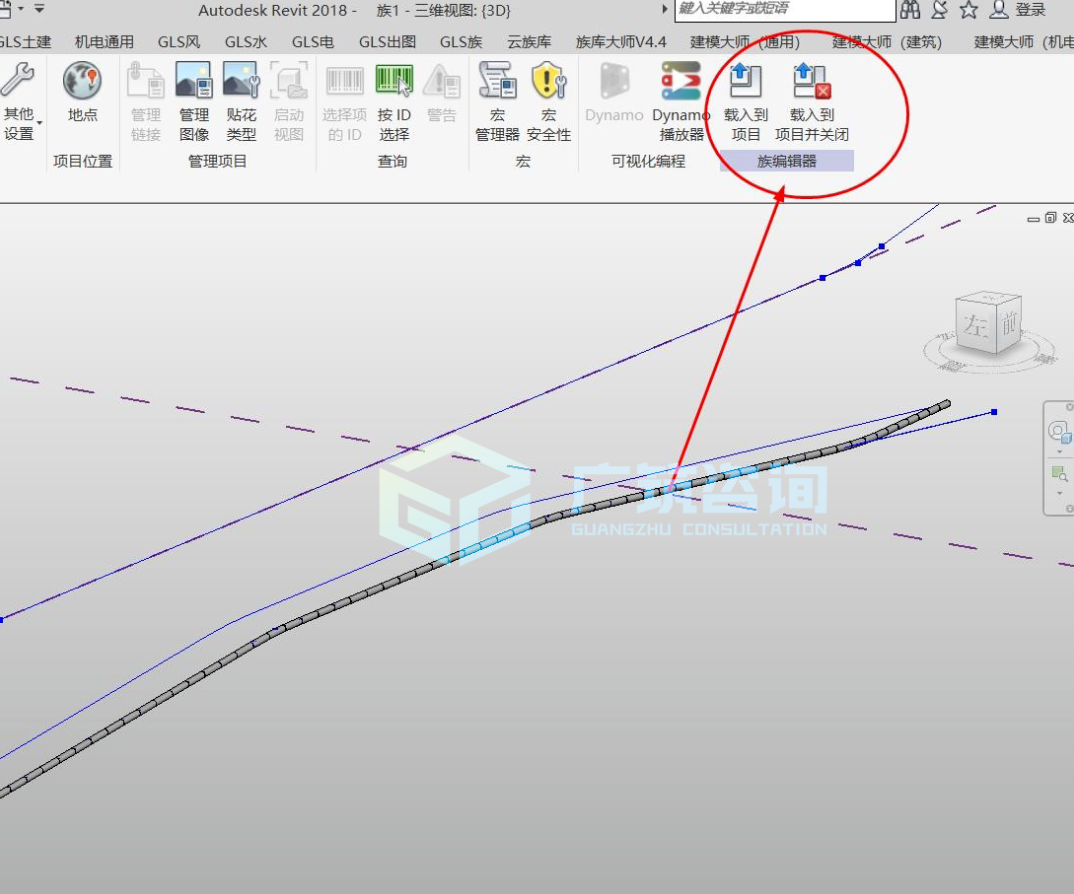

    载入步骤如下图，另外对于载入到项目中的波纹管要依据图纸调整它的位置，保证位置准确。

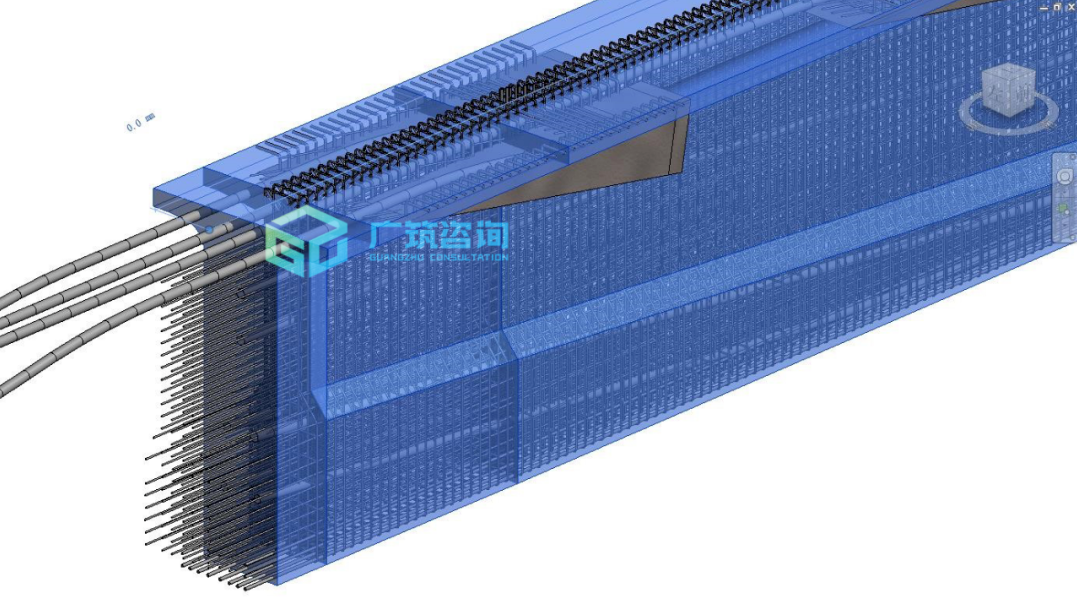

    这是一个载入波纹管的T梁。

    好了小伙伴们，波纹管的创建到此结束，感兴趣的可以自己试着操作一下。
