Dynamo在项目应用中往往会给我们带来极大的便利，举个例子：

    举例

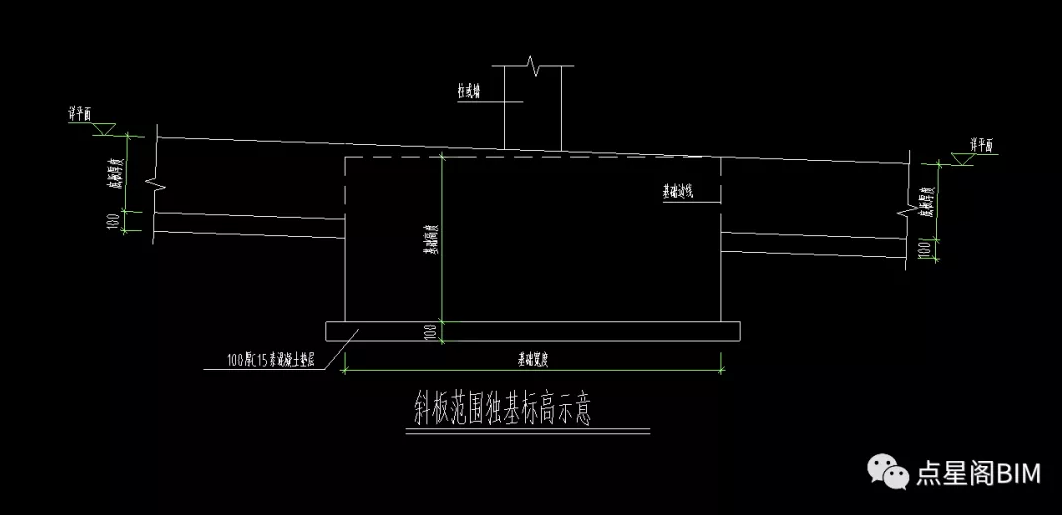

    地下室整体非阶梯状，而是斜板，对于上千个基础，如何处理，毫无疑问，Dynamo来帮你，靠插件可能就不灵了。

    实现思路分析

    我们的目的实际上就是计算每个独立基础相对于对应标高的偏移值，每个偏移值都不一样，我们需要通过Dynamo计算。

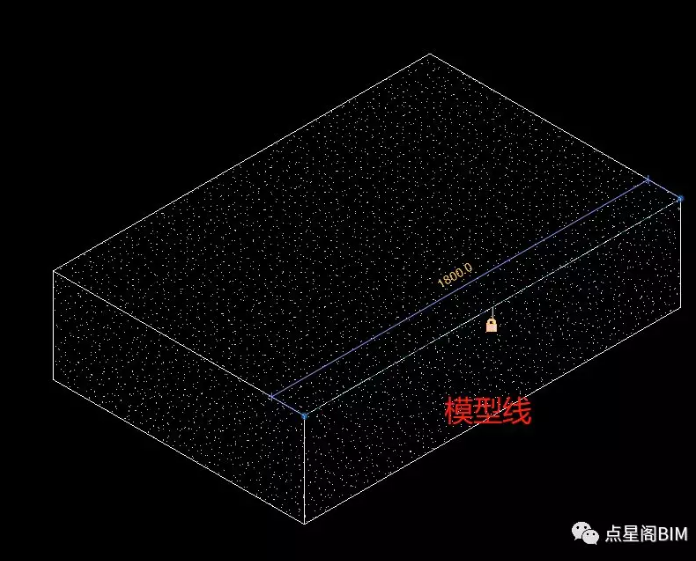

    ?编辑独立基础族，预埋辅助线，俗称“金蝉脱壳”，

    ?获取所有独立基础的族实例，将其转换到Dynamo中，并获取族几何形状的质心，

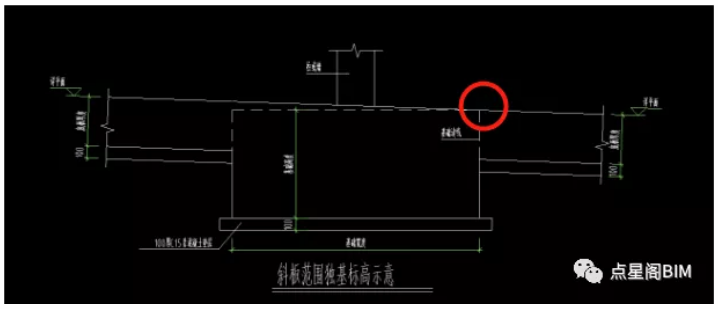

    ?根据质心的位置获取到几何形状的的一个顶点

    ?将获取到的顶点投影到底板上表面，计算顶点与投影点的距离则为偏移量

    关键问题解决

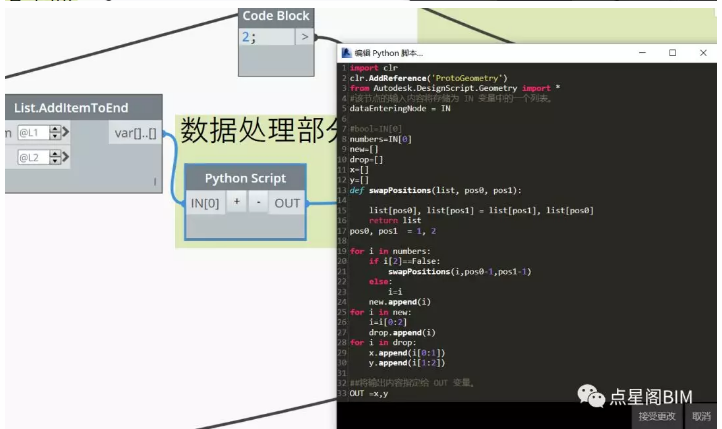

    我们知道独立基础在具体操作放置时候有方向的不用，这就是之前我讲了为什么预埋一个辅助线，就是为了确定方向的，对于获取到质心之后偏移到顶点的XYZ偏移量是和基础放置的方向有关的，XY的值肯定是基础的长宽，但是偏移的XY与长宽的对应关系是需要我们处理的。

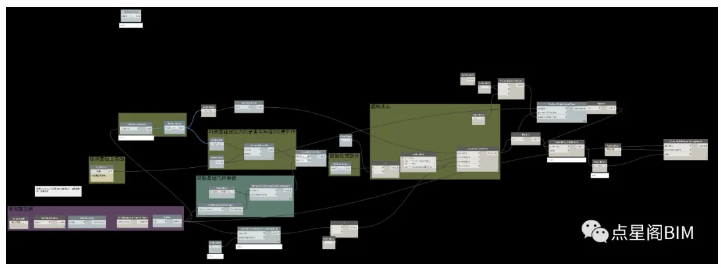

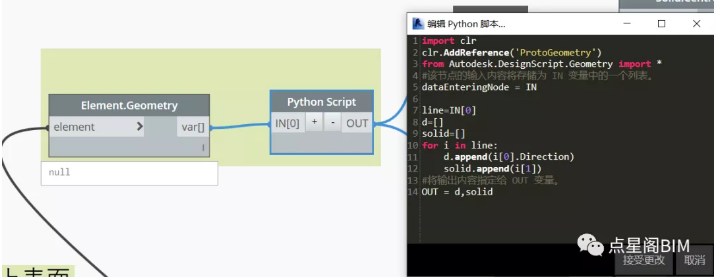

    DYNAMO节点操作部分
