文章来源：BIM的乐趣

    今天呢，我想利用Dynamo解决一个施工图绘制过程中常见的问题，就是阳台栏杆。我们知道，住宅设计规范里要求，底层、多层住宅的阳台栏杆净高不应低于1.05m，中高层、高层住宅的阳台栏杆净高不应低于1.10m。所以我想利用Dynamo程序，自动为所选阳台窗创建栏杆，避免出现漏掉的问题。

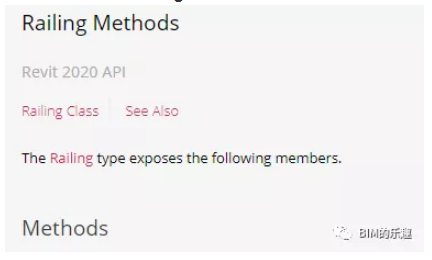

    于是，就打开Dynamo搜了下，没有Railing的相关节点，于是就翻了下RevitAPI手册，直接搜Railing就找到了创建栏杆的方法：

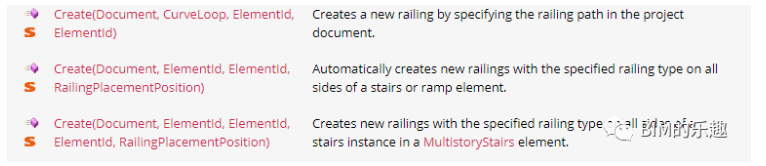

    其中有三种创建栏杆的方法，第一种就很适合我们使用：

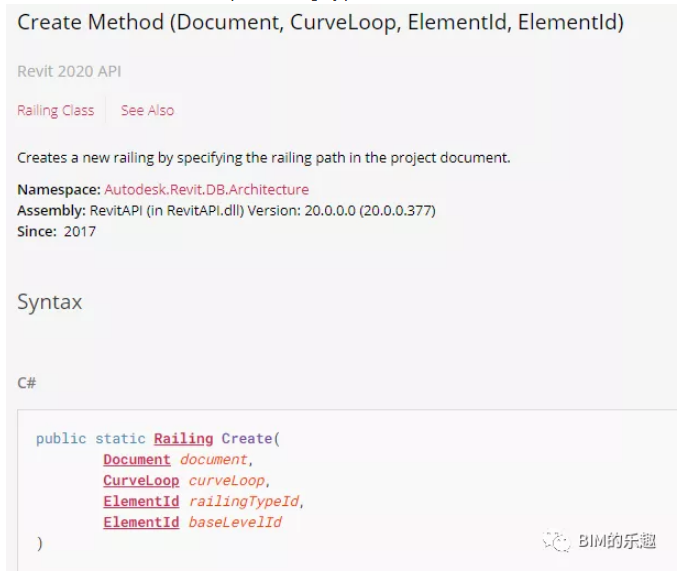

    根据doc，curveloop，railingType和level创建栏杆：

    那么基本语法就有了：

    Autodesk.Revit.DB.Architecture.Railing. (Document, CurveLoop, ElementId, ElementId)

    然后就是利用几何关系，来构造我们所需放置栏杆的曲线。

    但是，我也没想到啥好方法，于是就粗糙的用节点，来构造下我要放置栏杆的曲线，欢迎小伙伴提供简便方法哈~

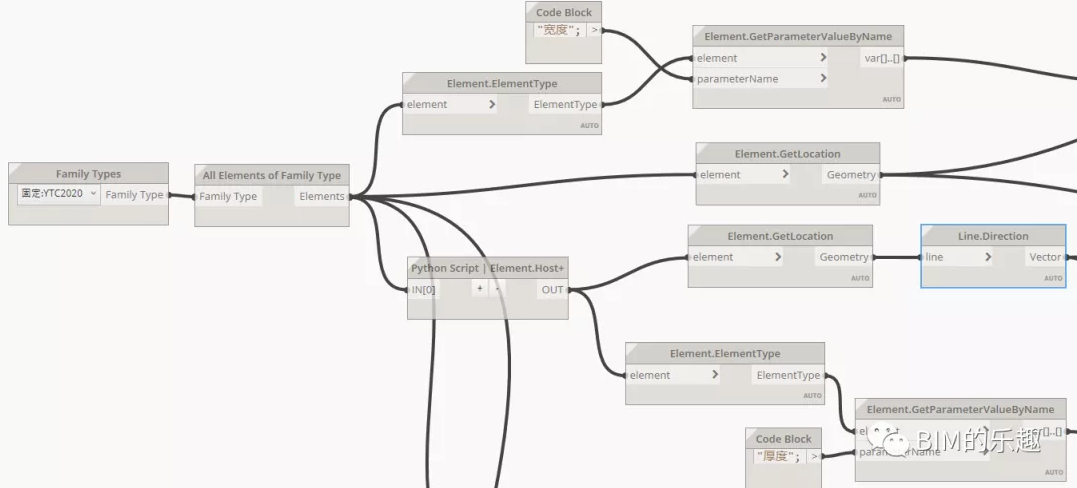

    首先，我获取要放置栏杆的阳台窗，然后获取相关的基础数据，如窗的宽度、位置、所在主体、主体墙的厚度等：

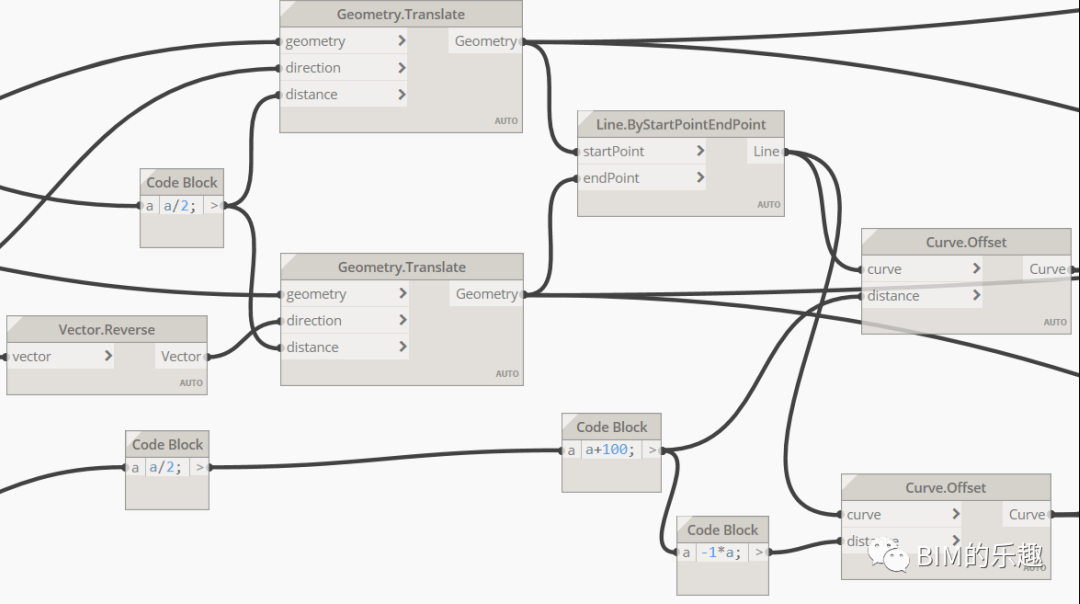

    然后通过一些列的数学计算和点的移动，获取的和窗一样长的两条线，分别再墙两侧：

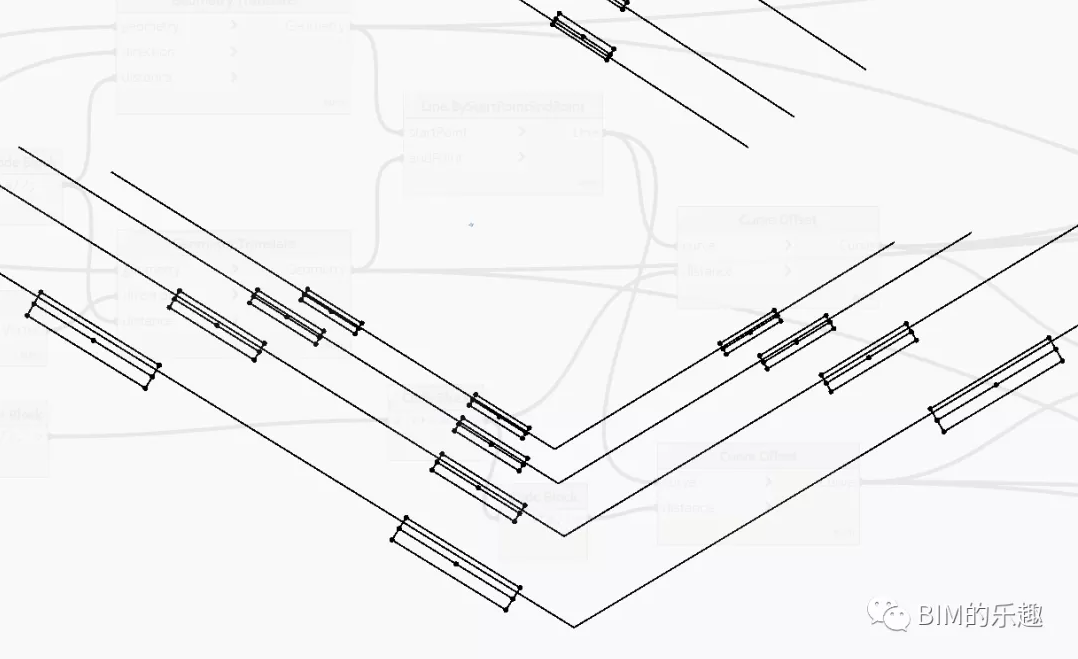

    然后在墙两侧都构造出了栏杆的曲线：

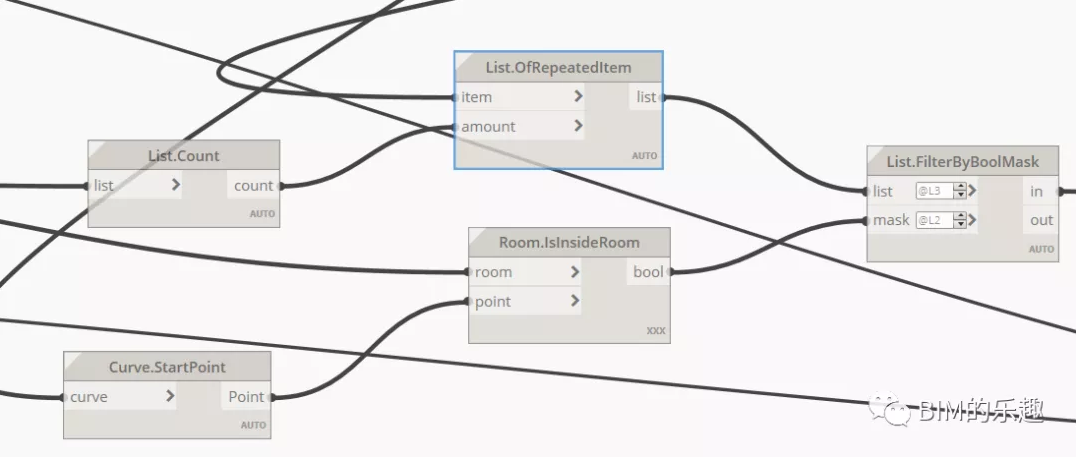

    之后通过判断曲线上的任意一点，是否在房间内，将墙外的曲线过滤掉，就可以用来生成栏杆了：

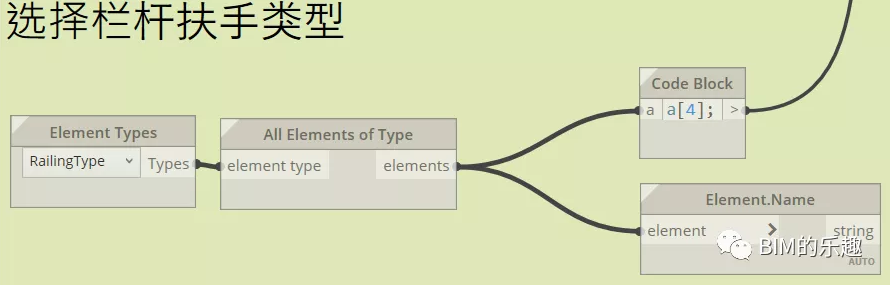

    然后获取项目中所有的栏杆类型，选一个需要的：

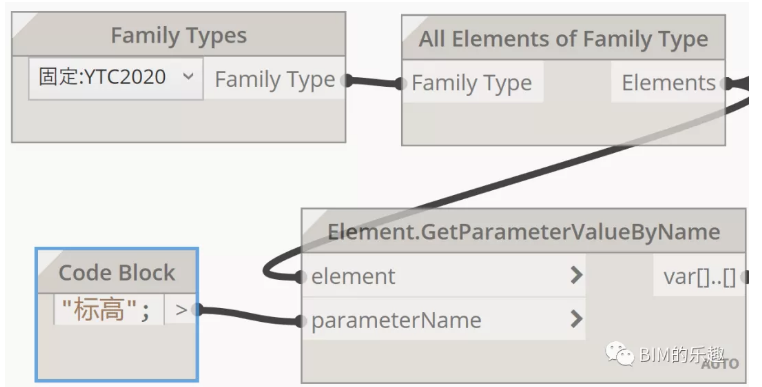

    同时获取每个窗所在的标高：

    最后的连入我们创建栏杆的PythonScript节点即可。

    但是在实际写这个代码块的时候，还是遇到了问题。

    第一次是生成栏杆失败，后来发现是要求输入栏杆类型的Id，改了下，就生成出来了，但是我发现，每个窗的栏杆，都是三段独立的栏杆，满足不了我的需求。

    起初以为是API就这样，但是我在测试单层的时候，发现可以连续曲线生成一个连续的栏杆。

    在各种尝试以后，发现是API中，这个curveloop我没弄对，我要每个连续的曲线，作为一个循环放在一起，才能连续创建栏杆。

    核心代码如下：

    revitCurves.append(curve.ToRevitType())

    level = levels[i]

    curveloop = CurveLoop.(revitCurves)

    railing = Autodesk.Revit.DB.Architecture.Railing.(doc,curveloop, railType.Id,level.Id)

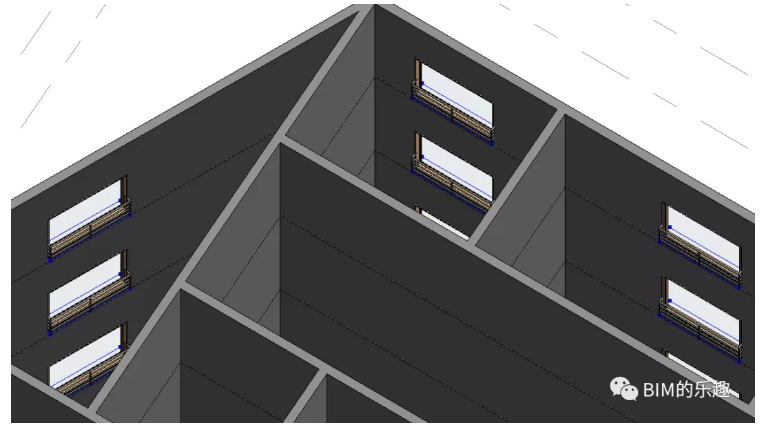

    更改以后，就可以完美的为每个阳台窗，创建独立的栏杆了~
