BIM楼梯画法：Dynamo一键楼梯饰面的方法步骤
文章来源：点星阁
背景及要点
1.背景：突发奇想，给楼梯做个装饰面，做点花里胡哨的东西，本案例可以全部使用自带节点解决，但节点数量巨大，版面较乱，在此使用Python节点实现。
2.素材准备
?Dynamo2.03&Revit2018（任意版本的Dynamo、Revit都可以）

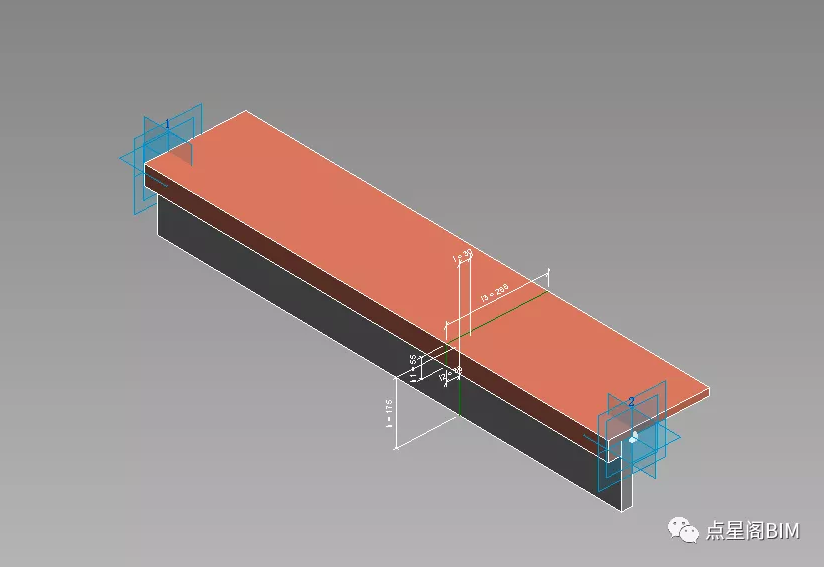

?相对合理的自适应族（此族可深化，自己动手做一个满足需求的，在此我只做示意，说明流程）
思路介绍
实现方式其实很简单，获取梯段的边线，数据处理排序，拆分线段，获取拆分线的起点终点，放置自适应族。

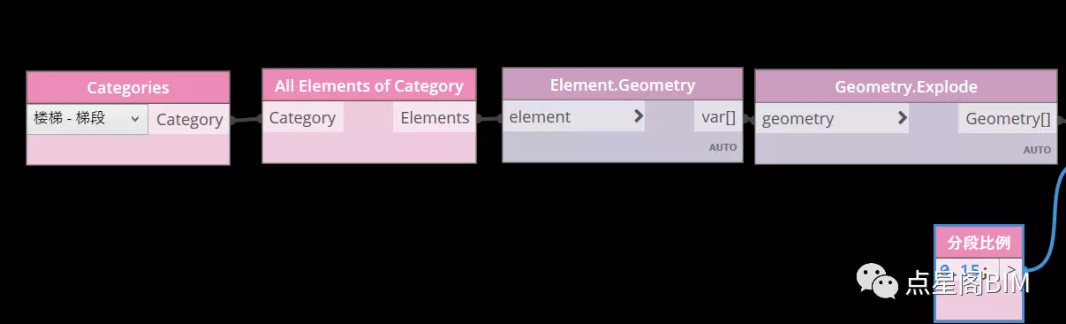

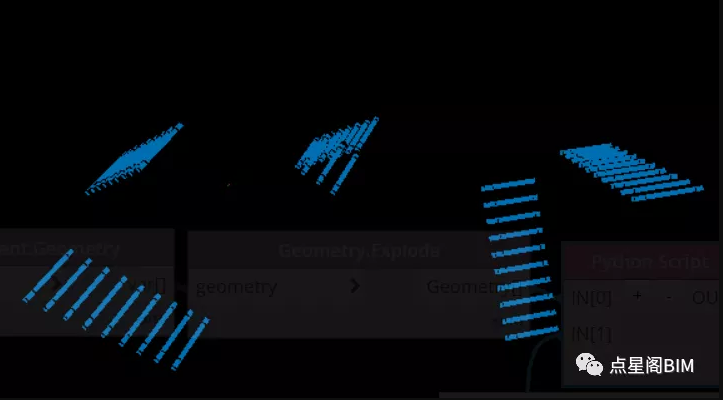

?01.获取梯段，分解实体，获得梯段的所有面

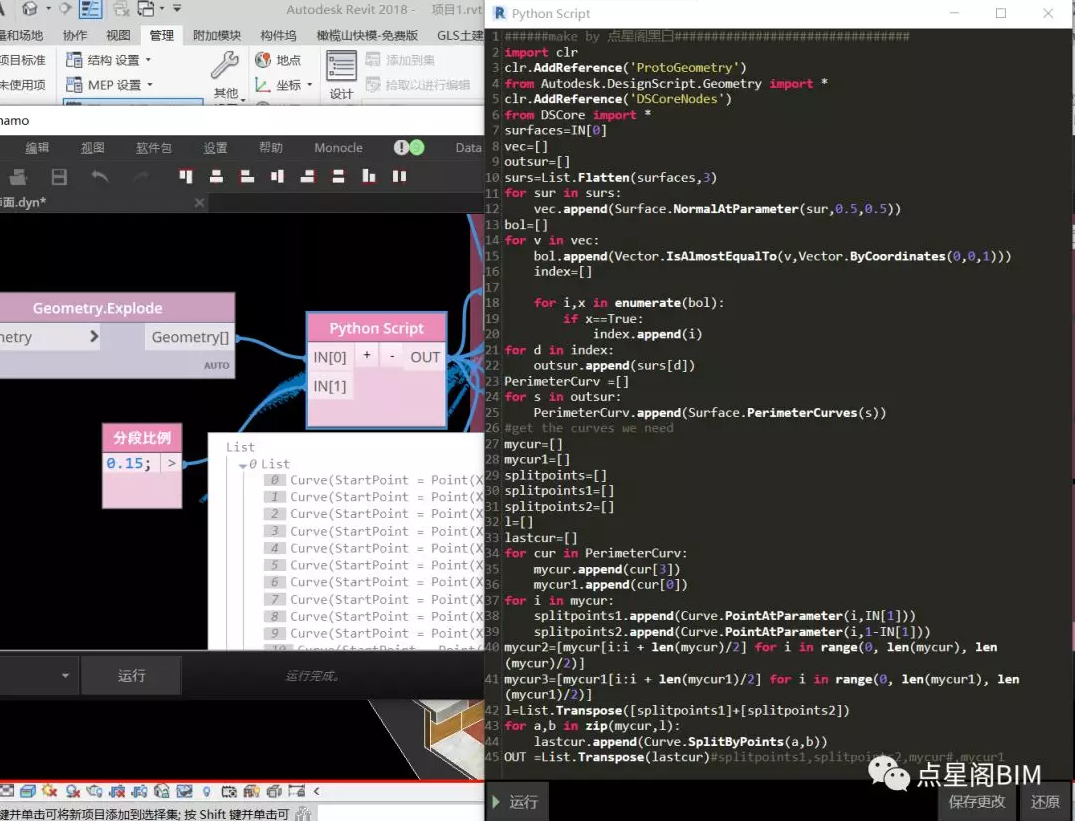

?02.数据处理将线处理拆分，此步操作在python节点中完成

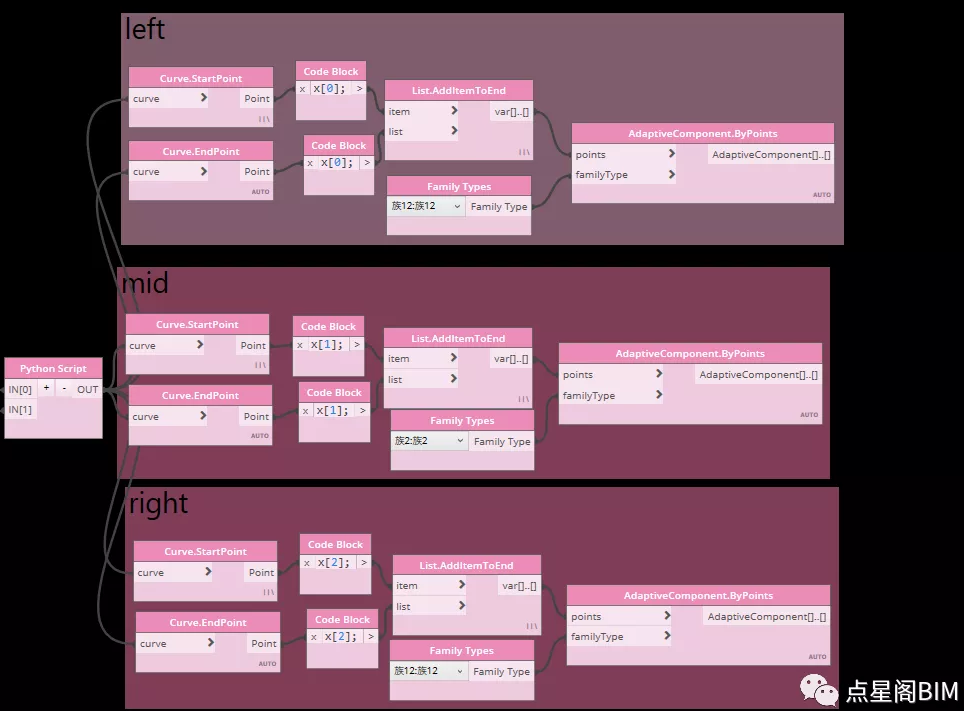

?03.获取线段起点终点，排列点组，放置自适应饰面族
本案例有较多需要完善深化的地方，有时间再玩吧。
