    空间框架是一种屋顶支撑系统，通常被认为是具有大跨度结构的功能建筑，例如体育馆和展览空间。如果框架的元素遵循规则的几何图案，则使用三维结构分析软件可以相对简单地进行分析和设计。

    但是，当设计采用自由形状的复杂建筑形状时，如何在几何上和结构分析程序中对其进行建模将是一个巨大的挑战。例如，如何采用基本结构形式并调整结构框架以适应给定的表面几何形状。

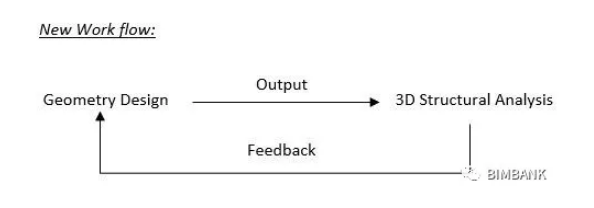

    基于我以前的设计经验，整个传统的设计过程可以分为几何设计的单独路径和涉及数据交换的结构分析。下面概述了使用Revit和Dynamo以更有效的方式执行相同操作的新工作流程。

    空间框架元素的典型排列

    1.几何设计

    首先需要定义复杂的曲面几何。这可以直接在Revit中创建，也可以通过任何其他包（包括3DCAD）创建并导入到Revit中。在复杂的表面上，等值线（即结构的网格）可以在Dynamo中定义，将平面形状划分为许多四边形形状。通过向下平移四边形轮廓，在表面和框架之间具有指定的典型连接长度，将定位结构框架的第一层和接头。

    然后，为了创建第二层，第一层的等值线可以平移并从第一层偏移一半的网格间距，以创建第二层的网格线。

    对于第二层网格线的每个交叉点，它们应与上面第一层上的4个最接近的关节和第二层中的4个其他相邻交叉点相关联。在连接这8条相关线之后，应形成空间框架的基本单元。重复此过程以创建完整的空间框架。

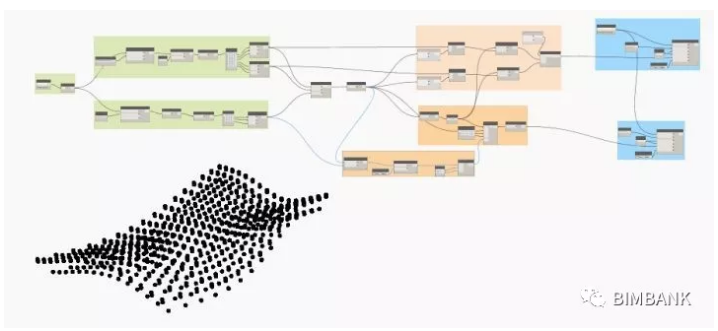

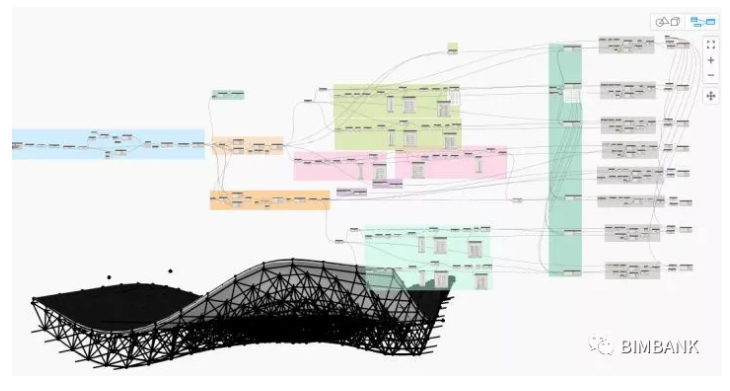

    这是我用来创建这个的完整脚本;

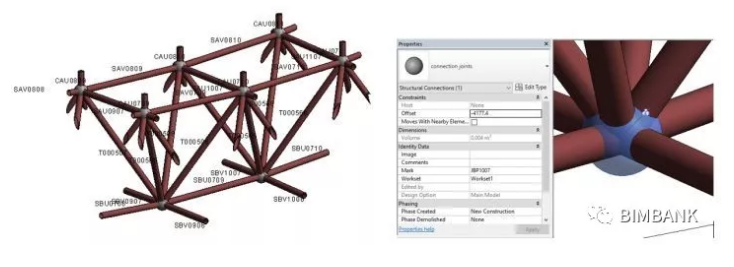

    为了在下一步准备有效的数据交换，可以在构建模型的同时为每个结构元素和连接关节分配唯一的编码号。这种编号也是有益的，因为一些非常有用的“组”信息可以作为元素属性（作为共享参数）隐藏和带来，例如它属于哪个层或哪个表面网格。

    2.输出结构分析信息

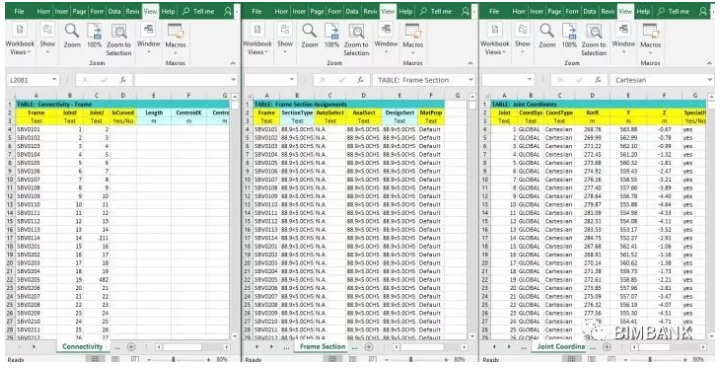

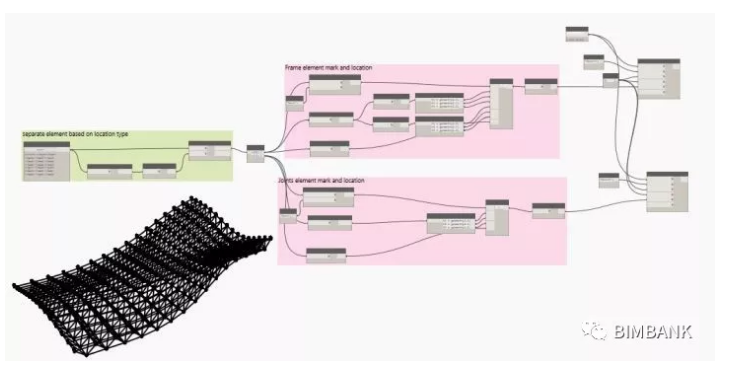

    然后可以使用Dynamo将所有相关信息（包括结构框架元素，连接关节位置和类型）提取到电子表格中;

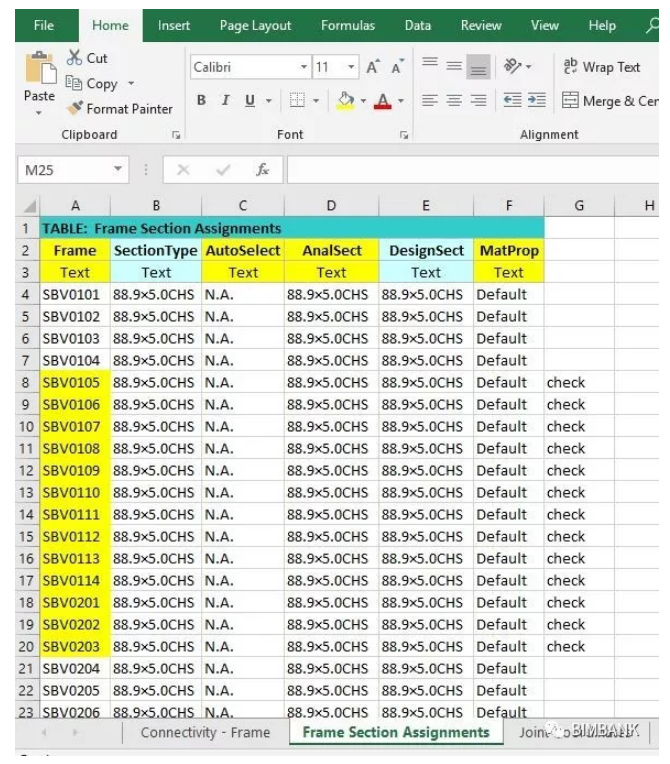

    信息也可以在电子表格中排序，以适应输入结构分析软件所需的格式（再次使用Dynamo）;

    3.反馈调整几何设计

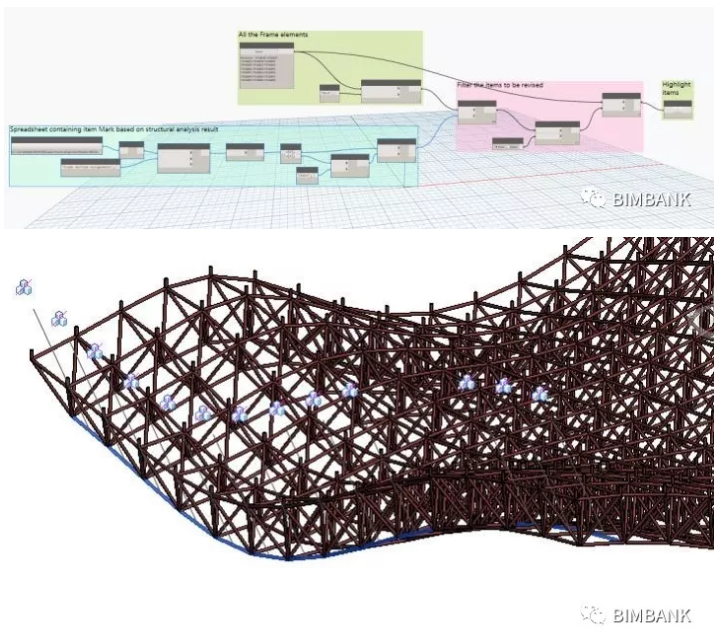

    一旦完成结构分析，可能需要根据需要调整一些结构元素，在这种情况下，可以根据需要重复上述过程。
