Revit应用技巧-Revit中巧用平面区域

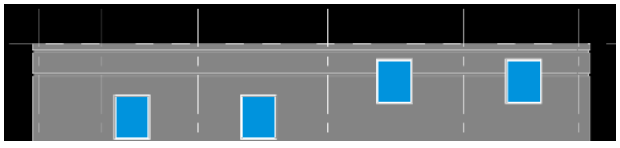

当我们在做项目的时候经常会遇到这样的问题，一个楼层面会出现不同高度，四扇窗户无法在一个平面图中显示，问题状况如图所示。此时调整楼层视图是无法显示整个楼层状况的，那应如何设置?今天我就教给大家一个简单的办法解决此类为题。
图1

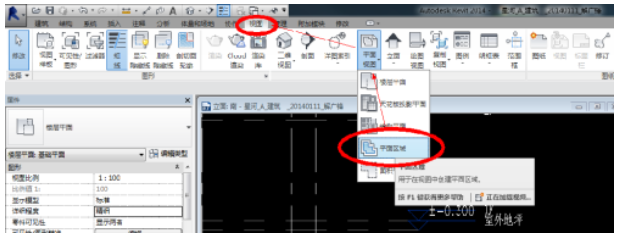

这就要用到“视图”—“平面视图”下的“平面区域”来实现。
图2

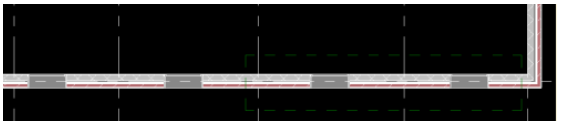

打开一层平面视图，选择“平面视图”命令，创建平面区域边界：
图3

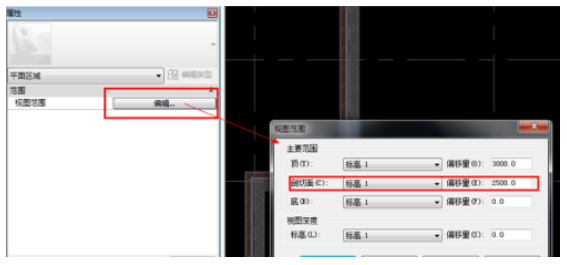

调整这块平面区域的单独的视图范围，使窗在此平面图上可见：
图4

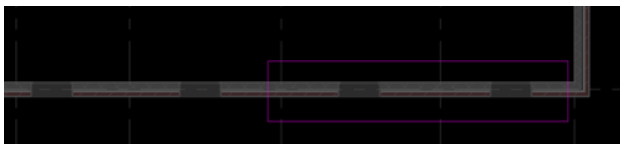

完成，退出编辑状态，现在可以看到四个窗都显示在一张平面视图上了：
图5
绿色的线就是平面区域的边界线，可以用隐藏图元命令给隐藏掉。
以后就不会出现上面的问题了。
