2D出图一直困扰着广大BIM用户，达索系统在进入3DEXPERIENCE时代后，把2D出图功能融汇在了CATIADrafting模块下。所以今天我们要介绍的内容就是，如何在不进行任何二次开发的情况下，利用CATIADrafting的标准功能，通过对CATIADrafting的选项进行设置，来使其能够更加满足土木工程行业的出图需求。这次介绍将包含两部分内容，分别是首选项设置和基本出图设置。

    首选项设置

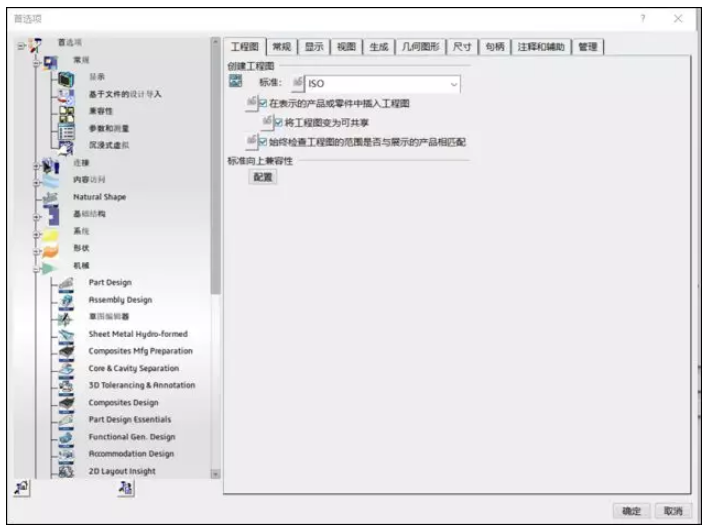

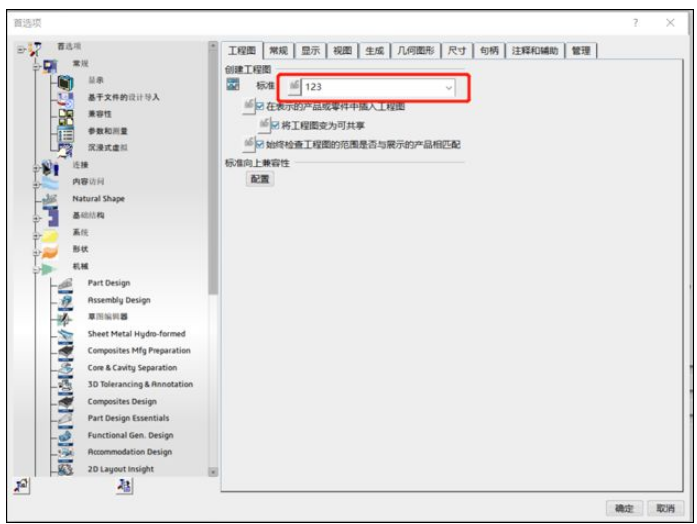

    在进入CATIADrafting模块之前，首先让我们看看如何进入到CATIADrafting的首选项设置。通过“首选项-机械-工程制图”，即进入到工程制图的首选项设置界面。

    下面对常见的一些首选项设置进行一些讲解：

    1、修改默认制图标准

    如需添加新的制图标准，需要在Standard-drafting类型中进行添加，该标准保存在下面文件路径下：…B419win_b64
esourcesstandarddrafting

    2、修改图纸中的颜色

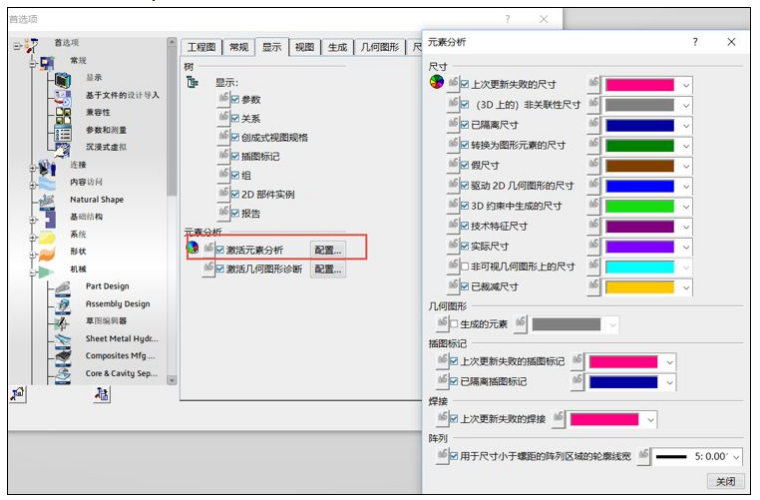

    很多情况下，我们需要对线形颜色进行调整。因此在设置的首选项显示标签中，可以对图纸当中某种特定元素的颜色进行设置。

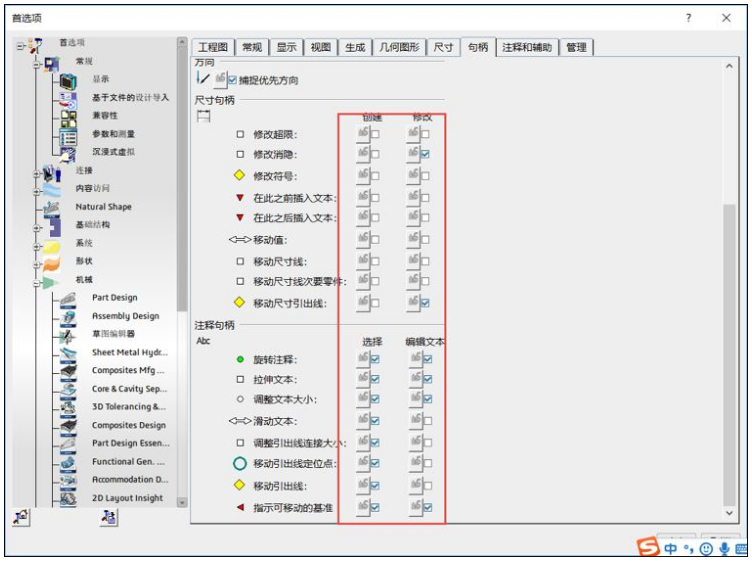

    3、对尺寸或者注释的一些设置

    尺寸与注释的设置，也是常见的需求，因此可以在下图的标签中，设置可移动尺寸标注和注释或者禁用移动等。

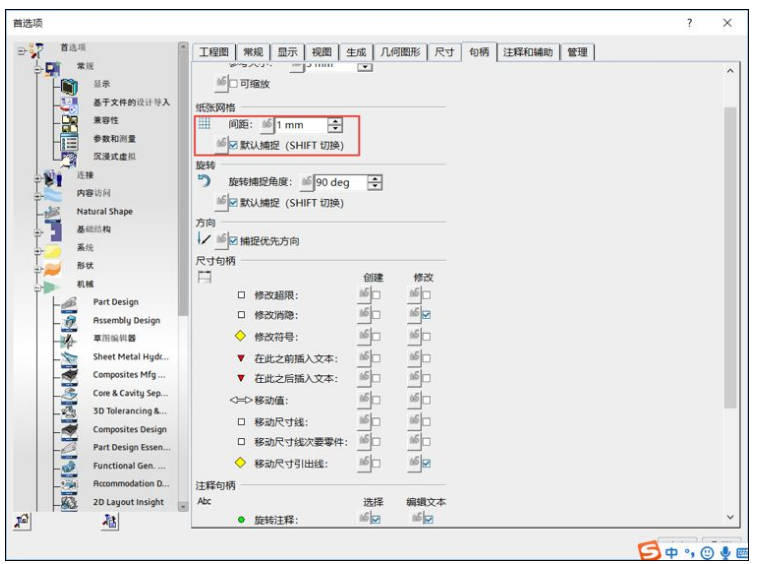

    4、设置图纸网格大小和默认点捕捉与否

    下图是对捕捉和图纸网格显示的设置

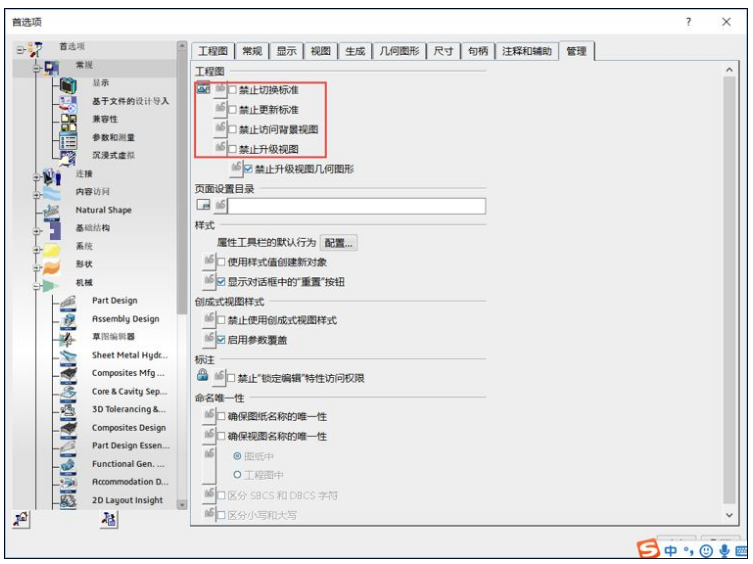

    5、设置工程图可切换、更新、升级标准与否

    这部分默认都是勾选的，但我们建议取消勾选。

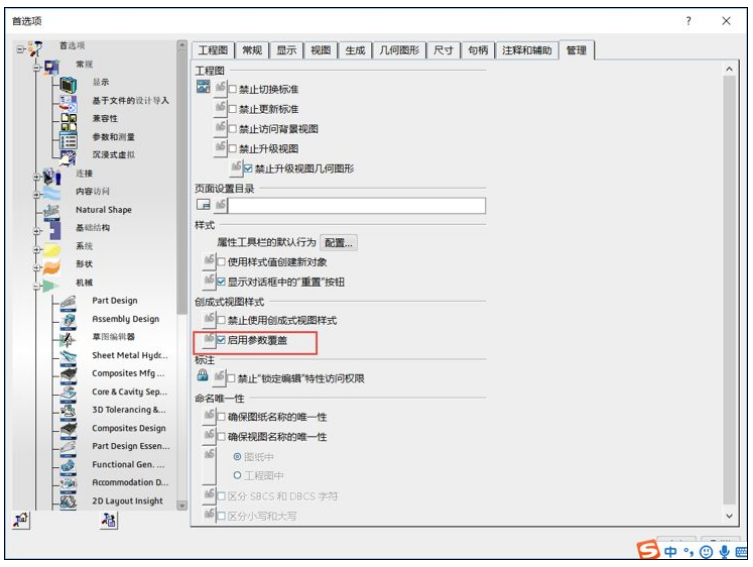

    6、启用参数覆盖

    参数覆盖（Overrideparameters）在有些情况下，用户需要对图纸当中的某些元素进行修改，如将零件投影改为2D符号、修改阴影形式、修改点划线形式等，同时这种修改又是一次性的，不需要对整个图纸的标准或者GVS进行修改。在这种情况下，就可以使用参数覆盖。

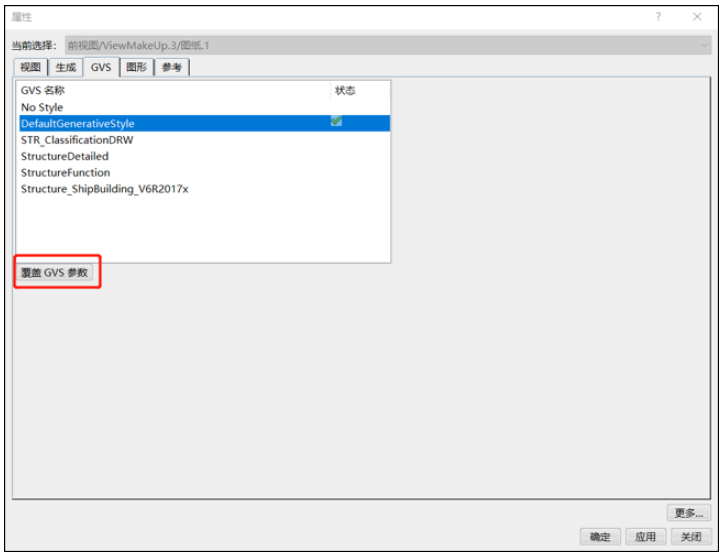

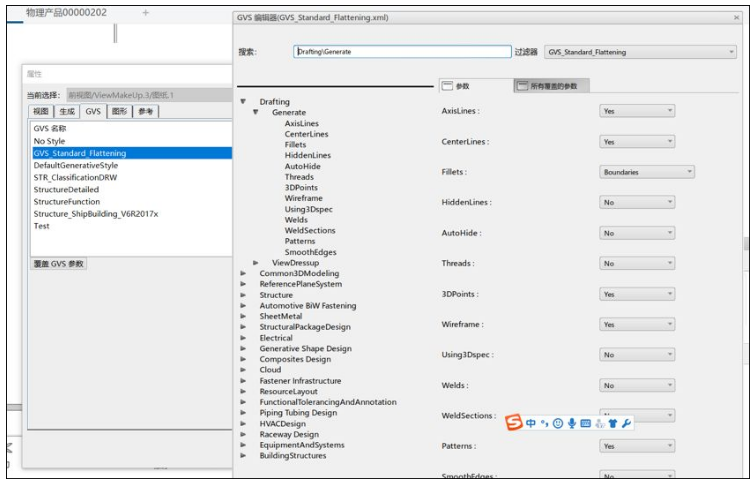

    在右键单击一个图纸当中的视图框，选择属性，可出现以下对话框。随后选择GVS栏，即可出现覆盖GVS参数命令（如在首选项中不进行设置，则该命令为灰色）。

    点击覆盖GVS参数命令后，可出现下面的对话框，即可进行对图纸当中的某些元素进行单独修改。

    此外，再补充解释一下GVS（GenerativeParameters），是用来定义以何种方式把三维模型投影到图纸当中，例如可在GVS中定义将某一类型的暖通或者电气设备模型，在二维图纸中进行二维符号（2DComponent）化替代，而不是将其真实投影投到图纸当中。

    设置标准

    在使用CATIADrafting之前，除了首选项中进行一些设置以外，也需要对图纸标准（Standard）进行设置。图纸标准的设置是一个渐进演变的过程，允许在出图过程中，根据不同的情况进行调整。

    1、设置标准的方法

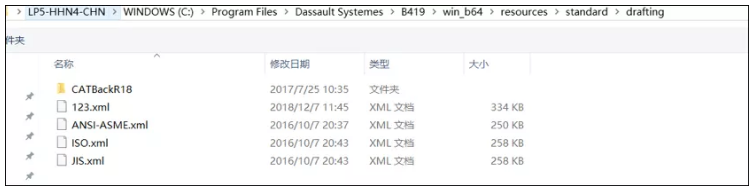

    不同用户的标准是可以不一样的，每一台客户端电脑中的安装目录中都有一个专属于这台客户端的标准，例如：C:ProgramFilesDassaultSystemesB419win_b64
esourcesstandarddrafting。之后新建的标准也都可放在该目录下。

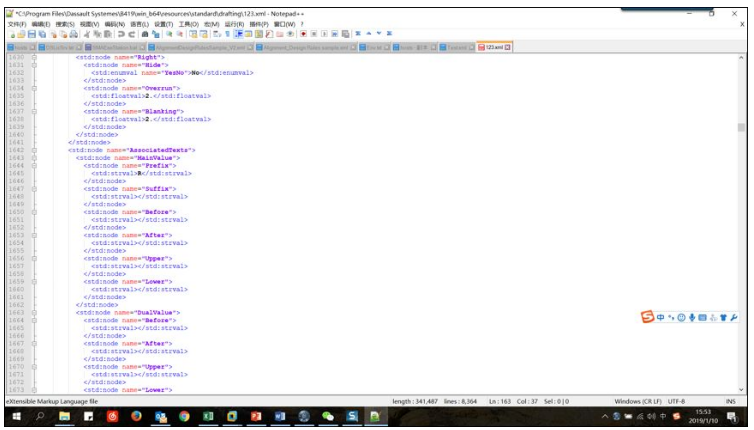

    当后期对DraftingStandard的设置非常熟悉之后，可通过Notepad直接打开标准的xml文件进行设置（以管理员权限打开）：

    2、Draftingstandard

    下面对drafting标准当中一些选项进行说明：

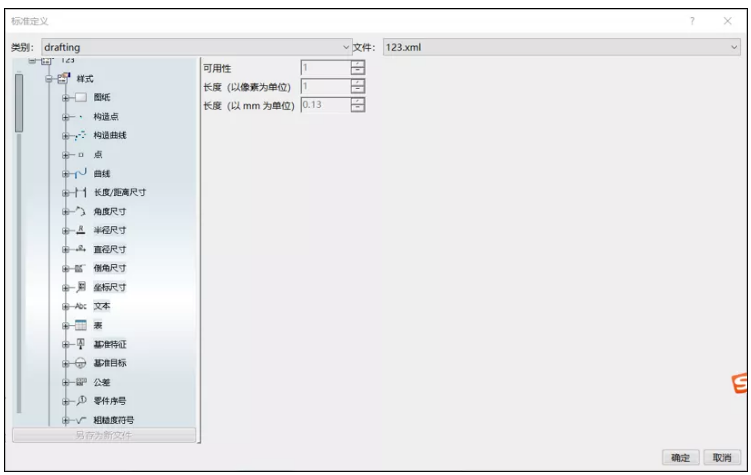

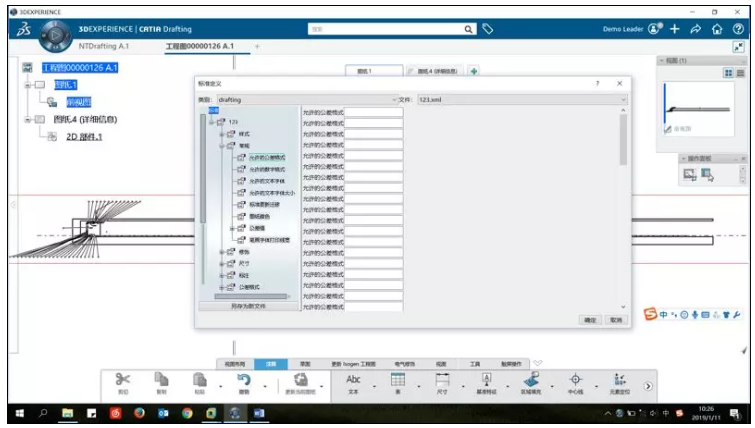

    a.在样式中可对一些图纸元素的默认选项进行修改

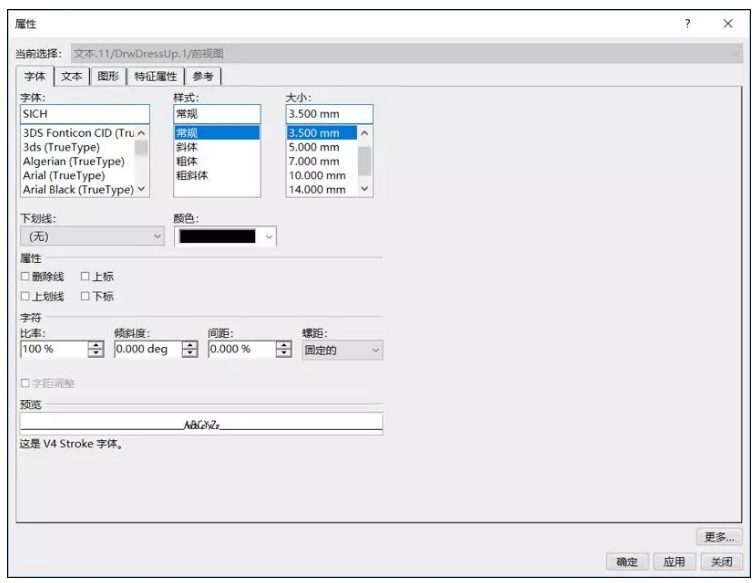

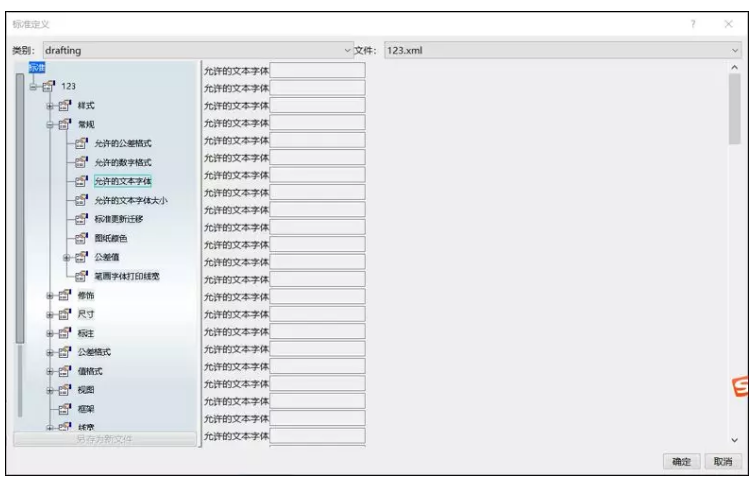

    b.在常规栏中添加属性中可选的允许项

    当设置完毕以后，在属性中的字体、大小选项就只会出现允许的那几个选项。

    c.添加新的线型种类

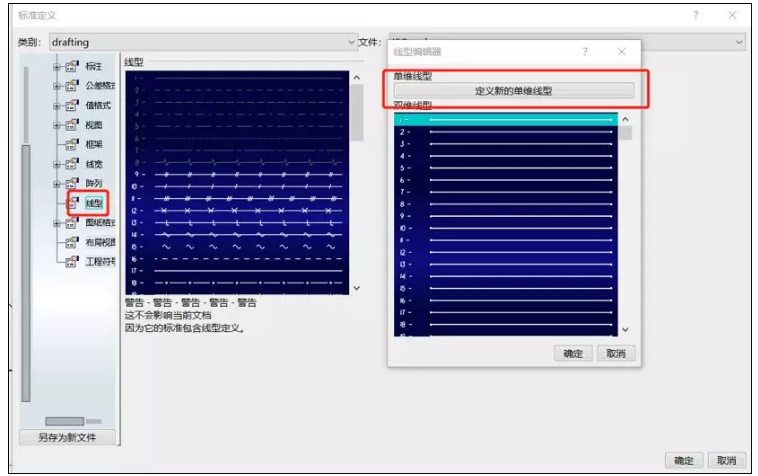

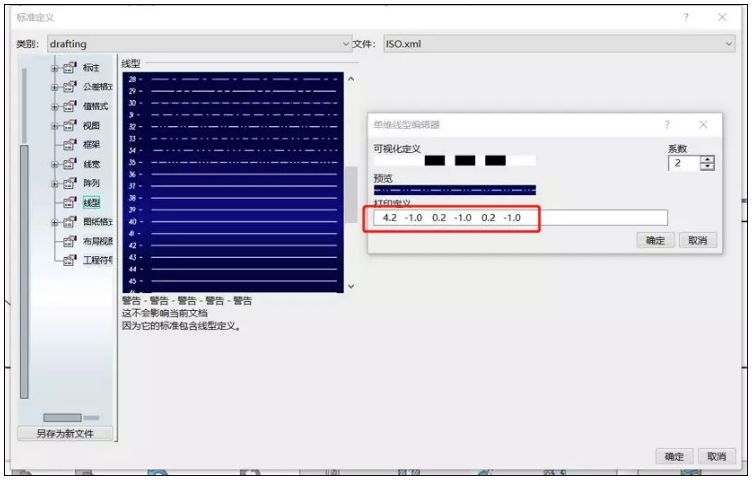

    注：当去打印比例大小不同的视图时，可能会出现打印出来的图纸当中的线型不够清晰或理想，这时需要在线型设置里设置一些新的线型，在生成图纸时可选用自定义线型。该问题会在最后进行详细讲解。

    d.工程符号

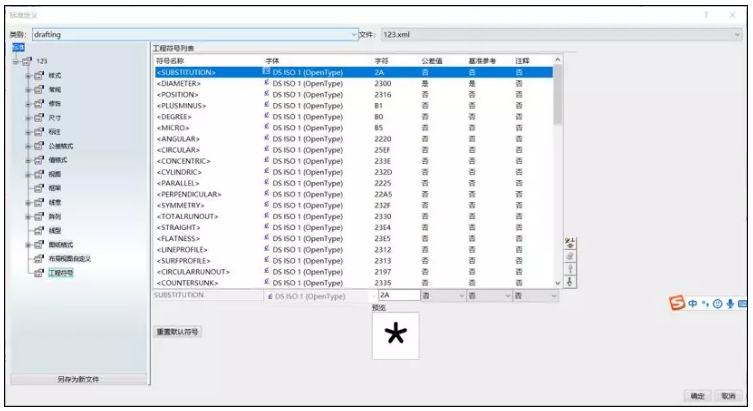

    系统有一些自带符号库。同时可以添加一些自定义工程符号。

    自定义工程符号可通过FontCreator进行创建，创建完成之后，可将字符的特定编码在平台中添加自定义字符的时候进行添加，则可将该字符添加至库中。

    注：如何对标注添加工程符号

    3、Generativeparametersstandard

    下面对该标准中的某一些选项进行说明：

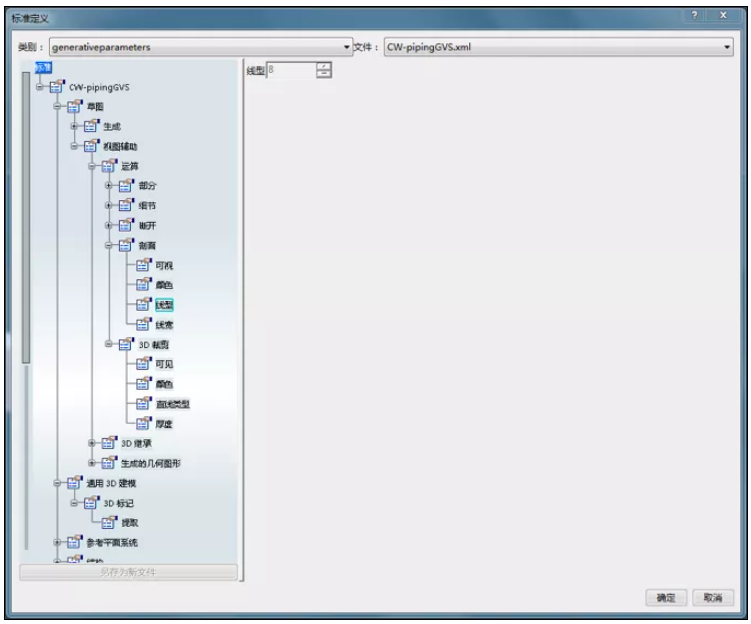

    a.剖切符号订制、打断符号订制

    可以在这里进行如打断符号的默认线型进行设置。

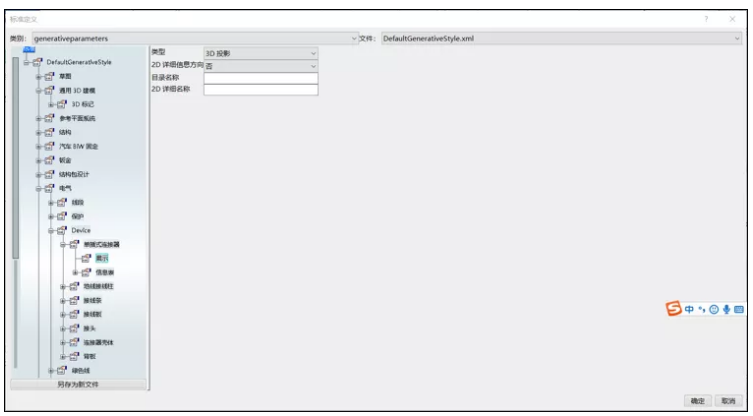

    b.设置2D部件与电气图纸的对应关系

    有些电气图纸当中的元素如灯具、开关等必须需要特定符号进行表示，不能直接使用其真实投影。可以通过进行GVS定义来解决。

    4、将改好的标准保存成文件

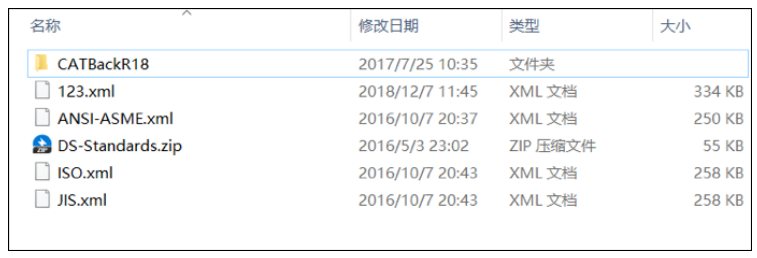

    当用户基于系统默认标准进行改动之后，可以将这个新的标准另存为一个专属于自己客户端电脑的标准，便于将这个标准复制给其他同事：

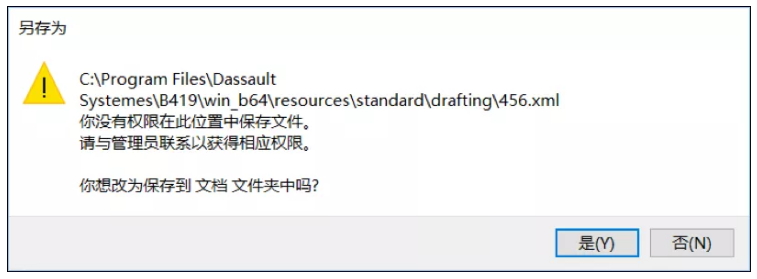

    如果不是以管理员身份打开平台客户端，在将标准另存在该文件夹中时，会出现这样消息：

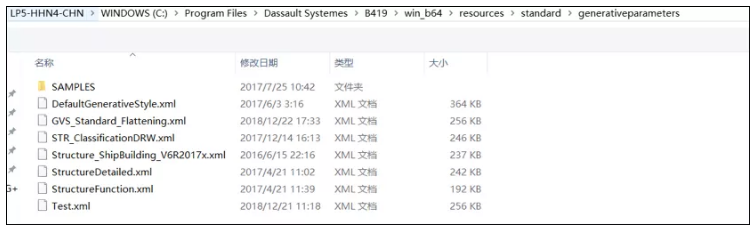

    另外对于generativeparametersstandard，一般保存在这个文件夹中：

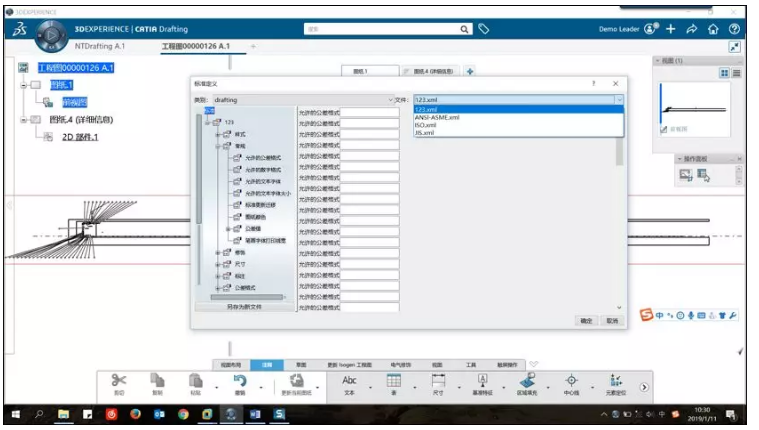

    在将标准另存为完毕之后，即可在平台中的选择标准的下拉菜单中找到自定义的标准：
