前言

    CATIA+DP在幕墙方面的应用相关资料较少，在实际工程中的应用更是凤毛麟角，最近咨询培训的人很多，针对此我们将进行一个培训。

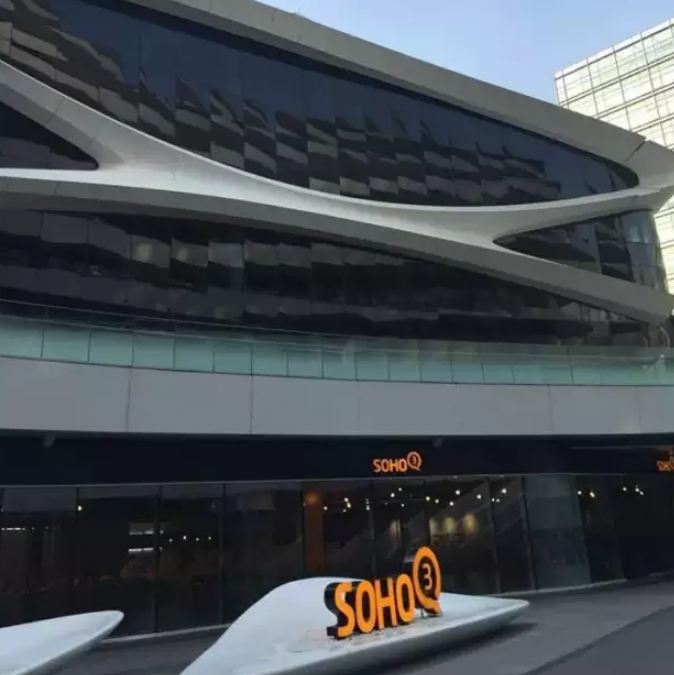

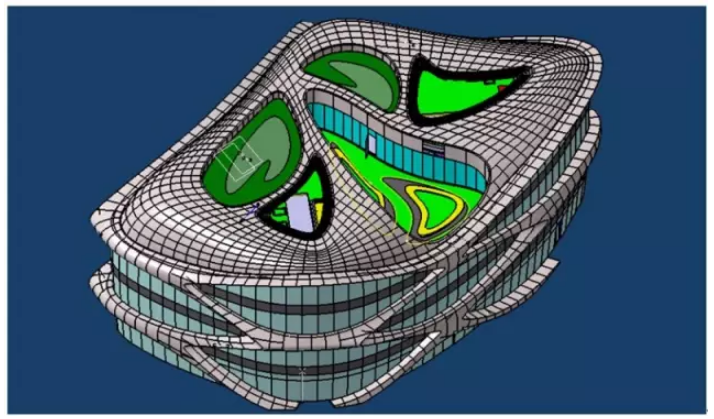

    1、工程整体模型如下（图1）。主要有玻璃系统，飘带形铝板系统，玻璃系统。（全为异性曲面，基本上没有一个直面。）

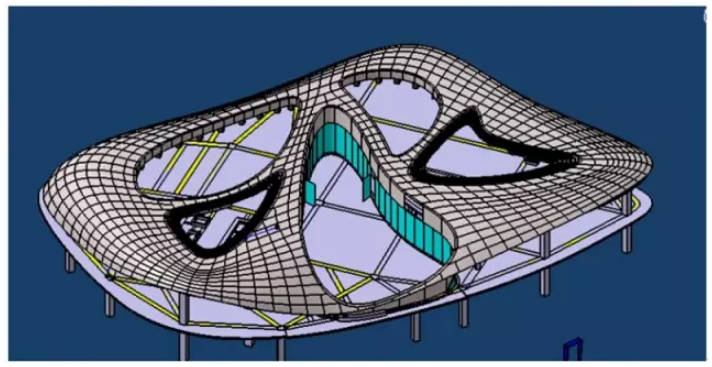

    2.屋顶铝板系统，很是复杂各种形式的曲面，为钢结构支撑。（图2）

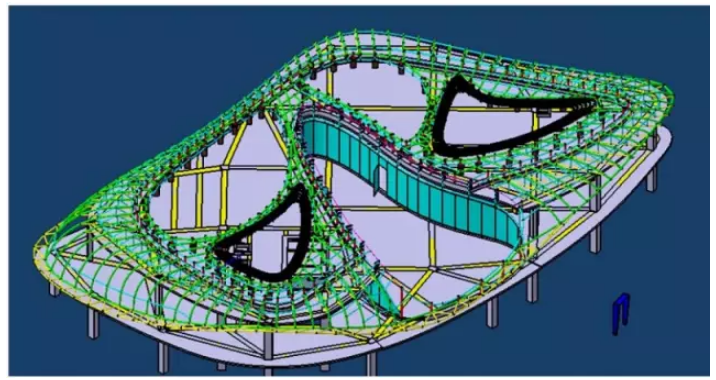

    3.根据屋面的铝板完成面，以及对应的深化节点，完成钢结构的建模，然后导出线模型辅助SAP2000进行计算，辅助钢结构下料。（图3）

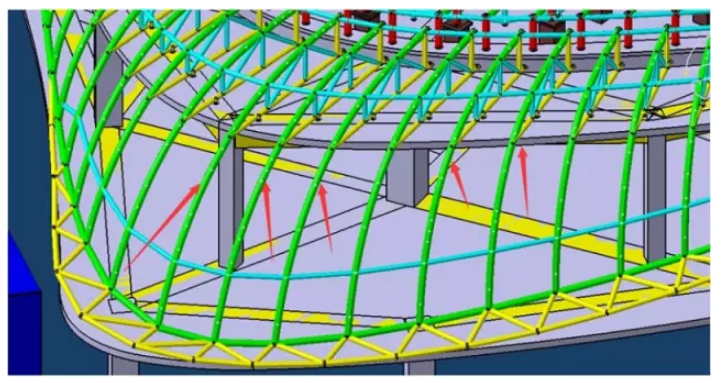

    4、屋顶钢结构为异性钢结构，传统作图方法，需一个个放样去完成每榀钢架的图形，繁杂而且不准确，利用DP智能技术，通过建立PC很快完成钢架的建模，后续导出加工，而且钢架加工准确，小钢架工厂加工，大钢架现场焊接。能准确的统计出各种钢材的吨位（图4）

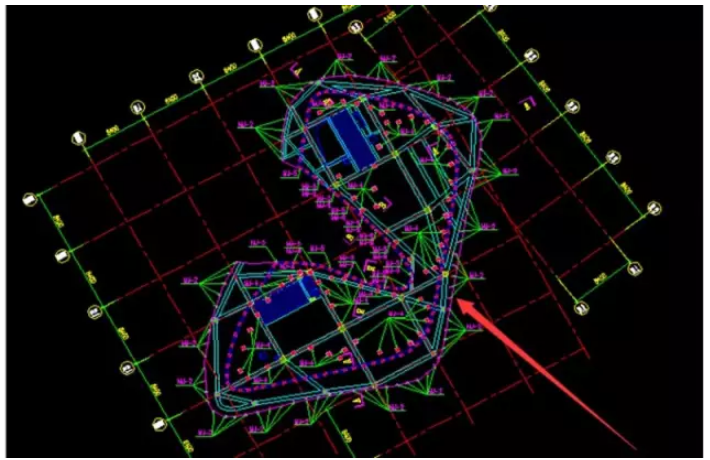

    5、通过DP提供钢架安装的定位点，然后导出定位的平面图，两者相结合安装钢架。（图5）

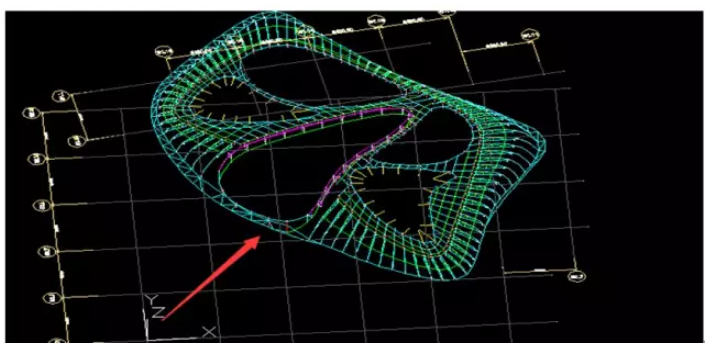

    6、导出杆件的中心线，辅助SAP2000计算，给结构师带来了很大的便利。（图6）

    7、屋顶铝板的建模，以及模拟，有些铝板厂家，只要提供每块铝板的模型就可以实施生产。（图7）

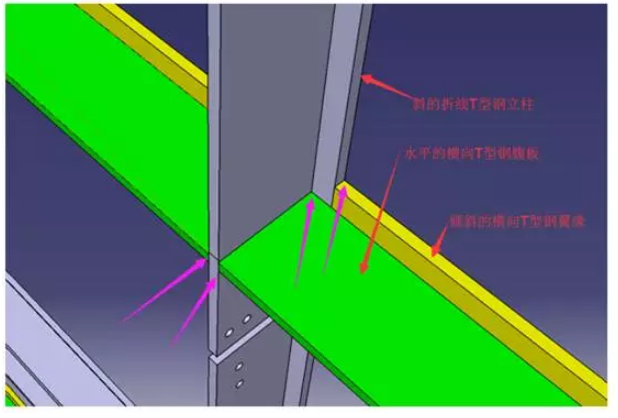

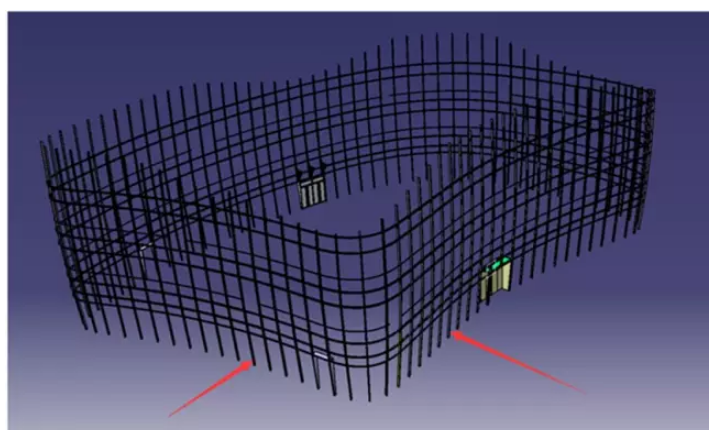

    8、玻璃系统异性T型钢的建模。（图8、9、10）

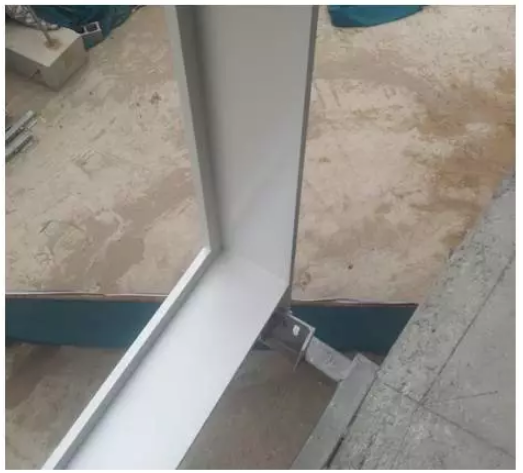

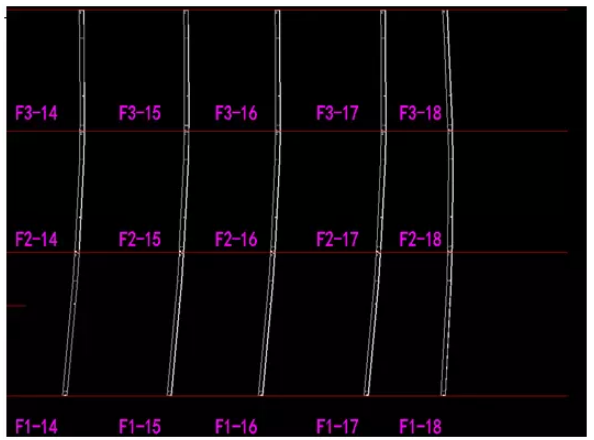

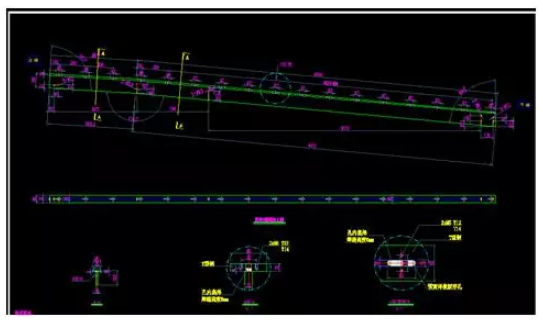

    9、竖向T型钢的导出，细化成加工图，省去放样的繁琐。（图11、12）

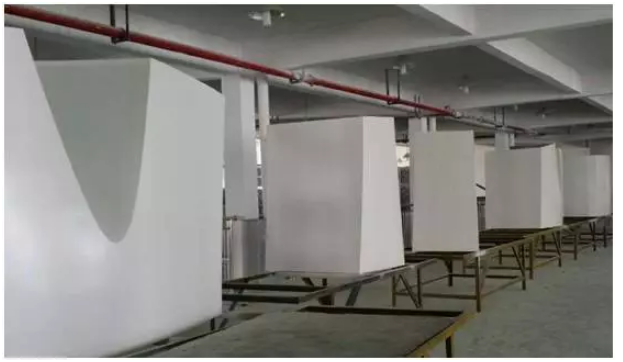

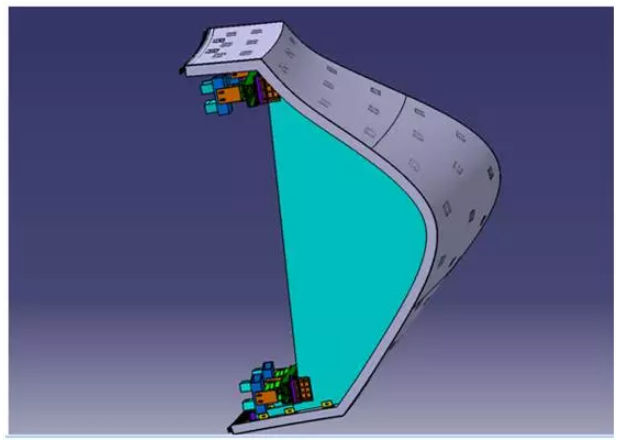

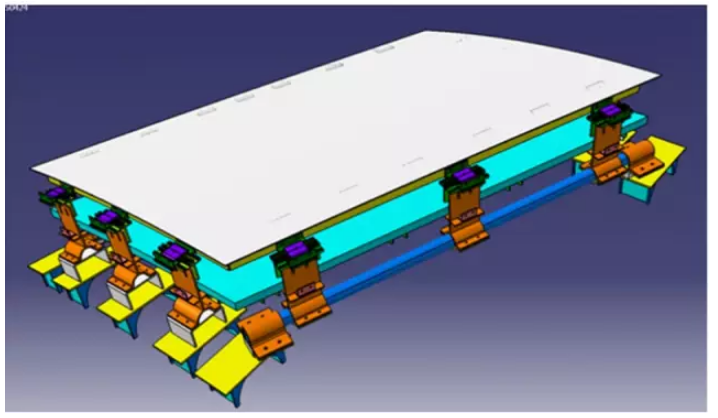

    10、每一块飘带铝板建模，跟铝板厂配合，做好技术交底，铝板厂根据模型加工。异性复杂的铝板构造，加工图难以描述清楚，而且耗时。（图13、14）

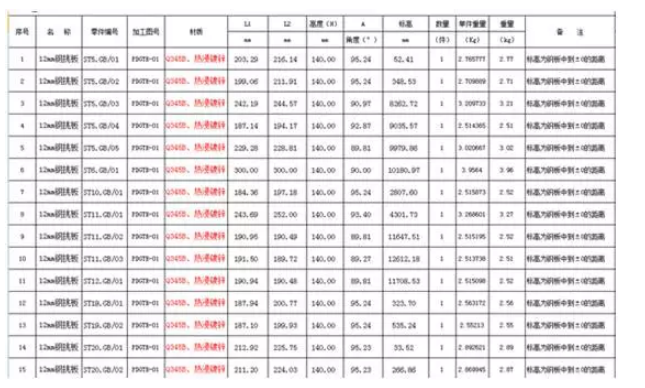

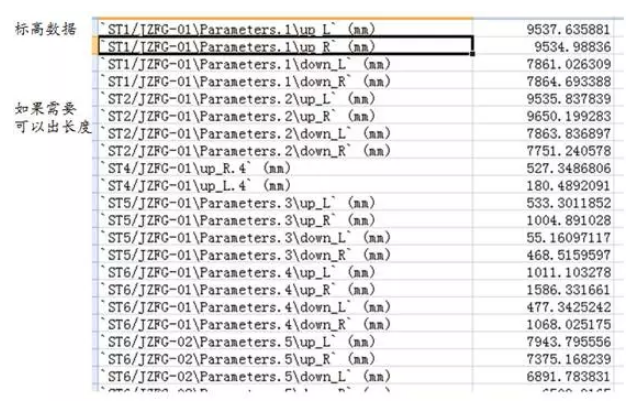

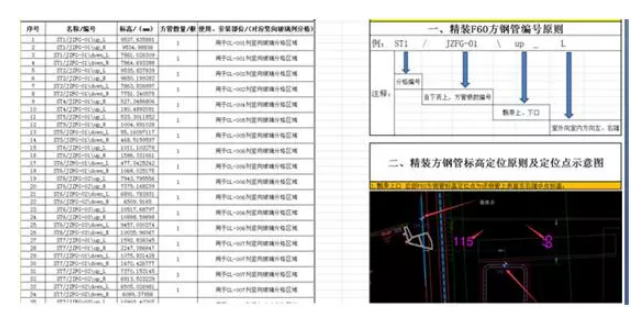

    11、根据工程需要导出的安装数据，或者加工数据。(图15、16、17）
