    VolkerWessels是一家荷兰的跨国施工企业集团，在荷兰、比利时、英国、加拿大等国家有100多家运营公司和办事处，全球有超过15000名员工。公司战略中的一条就是以卓越的运营管理来进一步提高利润率，因此这家公司善于使用创新的技术和理念，作为其改进工程项目效率的一部分。

    今天我们就看看VolkerWessels是如何在他们的BIM工作流程中使用SketchUp的。

    许多人认为SketchUp不适合BIM应用，但这是真的吗？

    StimnvanSchaijk是Stam+DeKoningBouwbv(VolkerWessels的荷兰施工分部)的BIM流程管理经理，也是多年的SketchUp软件用户，他一直积极地推动将SketchUp纳入BIM工作流程。

    目前在DeKoningBouwbv的项目中SketchUp的主要应用点：

    1.制作建筑物分析模型，确定工程量和施工方法；

    2.实时将施工现场模型与VolkerWessels的设备服务部进行通信，并管理施工现场的日常施工进度。

    StimnvanSchaijk：“在VolkerWessels，我们非常注重OpenBIM，在所有建筑项目中，我们大都使用OpenBIM的文件格式。SketchUpPro是我们用于生成OpenBIM的主要模型工具之一，除此之外我们也使用其它工具，如Tekla和Revit等等。”

    然而我们发现这些工具软件的使用需要非常专业的人员，创建它们的3D内容的门槛非常高。但当我们选择了SketchUpPro之后，这些问题就没有了，成功迈向3D的第一步就是使用了SketchUp。

    当然我们也遇到了问题，SketchUp创建3D模型非常容易，但只能附加很少的信息，它自身的模型信息管理并不方便。而企业在使用BIM时，信息往往比模型的三维几何本身更重要。例如当我们在使用塔式起重机搭建施工场地时，我们制作了一个模型量更少的简化模型，并将起重机所需要的相关信息都添加到模型之上。这就需要我们在工程中强制连接所有信息，但是SketchUpPro的自身标准IFC工具功能还不足，信息的管理和导出不方便。于是我们委托SketchUp软件开发人员JanBrouwer为VolUWselsels开发了IFC信息管理器这个扩展程序，并且让任何人都可以免费使用它。在这个工具的帮助下，我们可以轻松地将所需信息附加到三维对象上，并且这些信息可以灵活地在我们使用的不同软件工具之间转换。

    通过简化的工作流程快速评估和比较优化方案

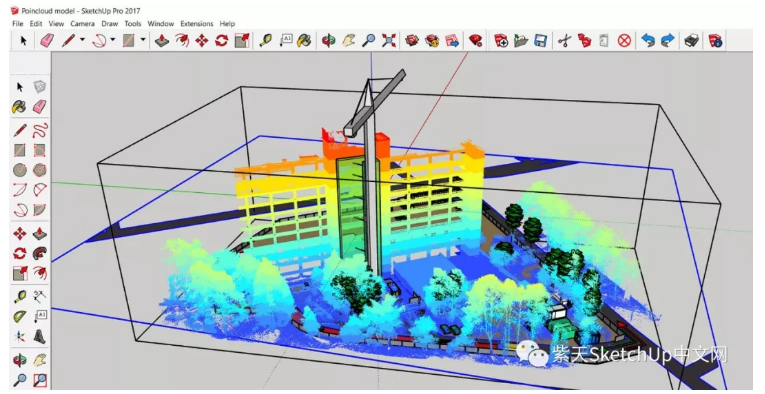

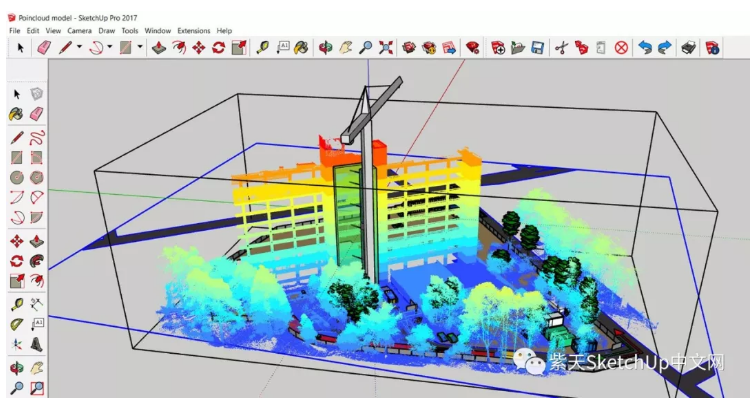

    在项目的计划、准备和开发阶段，Stam+DeKoning也在使用SketchUpPro。例如，在埃因霍温的StrijpS改造重建项目中，我们通过三维扫描仪获取到现场环境的点云模型，然后通过SketchUp的点云建模插件Undet将原有建筑和计划建筑结合在一起，这便于我们通过该模型与所有相关各方（如客户和市政管理部门）进行沟通。我们创建了塔楼的模型，并使用SketchUp的实时渲染插件Enscape进行可视化演示，让客户可以在实时的虚拟环境中对该建筑进行探索和评估。我们可以快速地切换方案选项，例如改变建筑物的楼层数，在传统的工作流程中你可能需要花费数周的时间还停留在一张图纸上，而现在我们可以实时地查看、交流、分析。

    一旦确定了塔楼的建筑方案，下一步就需要提供它的初步造价，这些计算需要尽可能准确。我们在创建SketchUp模型时已经给模型添加了基本的ILS属性，并进行正确的分类，指定了NL-SFB代码和材料。这样我们可以将该建筑的模型信息导出为IFC，并在Solibri软件中导入这些IFC信息以确定该建筑物的工程量。由于所有数据都已经正确分类，因此从Solibri到Excel生成算量报表就非常便捷快速了，最后我们在Excel中通过宏命令来计算整个造价。这些工作以前需要几周时间，而现在我们可以实时地生成结果并与客户面对面交流。

    TrimbleConnect可实现更好的施工现场管理

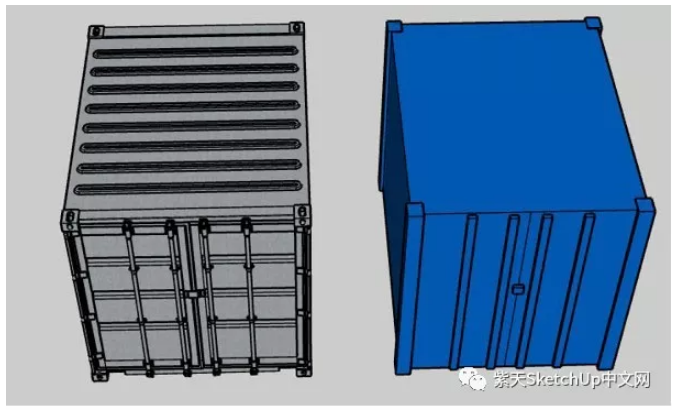

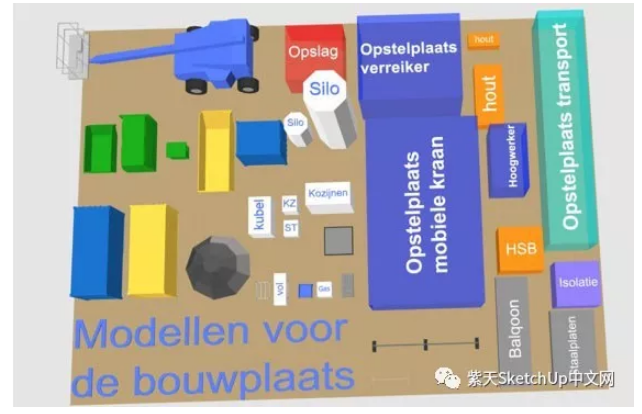

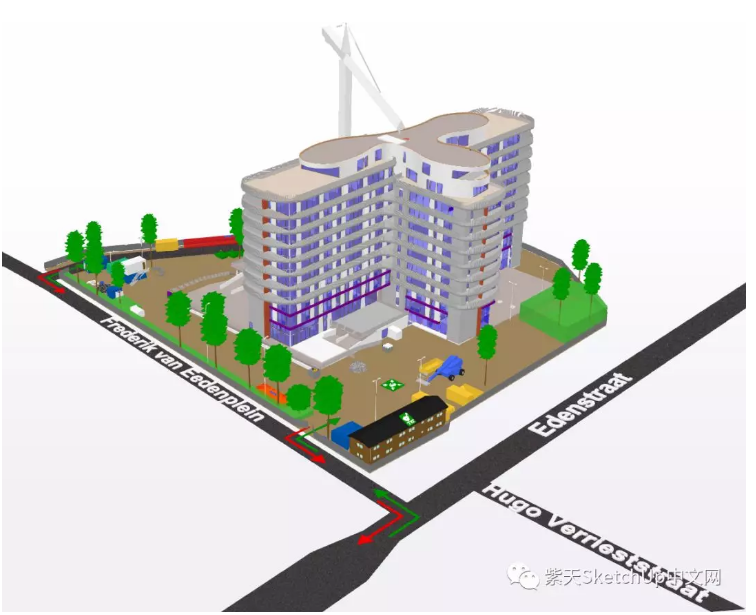

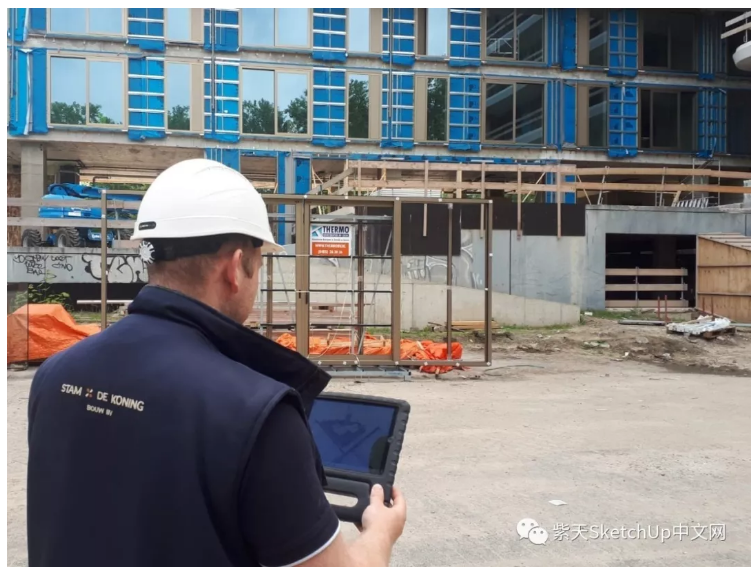

    当施工开始时，重要的是创建和维护好施工现场模型。为了保存，共享和管理各种建筑工地信息，Stam+DeKoning积极地使用TrimbleConnect和SketchUpPro来进行施工现场管理。实际施工现场模型通常只需要非常简单的三维几何对象，然而这些对象均包含正确的信息，以便设备管理部门可以查看当前所需的工具材料状态。如果是当天需要的施工物料，不管是施工员还是门卫都会知道他们应该去哪里拿到，这些物料要送到哪里。我们已经在SketchUpPro中给每种工具材料都创建了相应的组件，并且每天都会更新模型，说明这些工具材料放在哪里该去哪里。建筑工地上的每个人都可以用iPad登录到TrimbleConnect查看所需材料的位置和当前工作任务。

    承包商们可以每天打开SketchUp模型，更新物料组件的位置，并提供相关发生事件的说明。因此，每个施工人员都知道自己的当前任务-我该干什么，我需要什么物料以及物料所处位置。在过去，这些可能是写在A3纸上或是工程任务板上的一个步骤，用笔绘制又在第二天擦除。现在几乎每天都会动态更新工地现场模型，每个人都可以使用SketchUpPro和TrimbleConnect登录，查看当前任务和状态。

    “目前，SketchUp仍然只是我们工作流程的一小部分，但它的影响力每天都在增加，因为它是如此易于掌握和使用，Trimble所做的很多事情都与我们的愿景相符。虽然其他软件开发人员也做了很多很棒的事情，但是通常它们只是更加封闭，普及推广困难。“VanSchaijk总结道。
