在Revit中施工图出图时如何创建标准平面视图样板？
在出图时，我们若为每一个楼层平面都进行平面处理，则会比较繁琐，在这种情况下我们可以在设置好一个楼层平面，将该方案储存到视图样板中，其他的楼层只需要应用该样板就可以了，无需再进行设置。

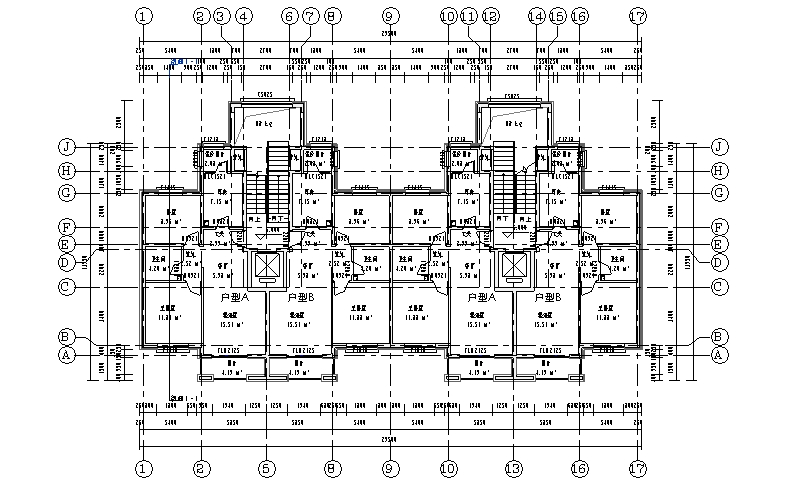

处理F2层视图（主要包括设置视图的可见性/图形替换、视图比例、详细程度等）如（图-1）所示。

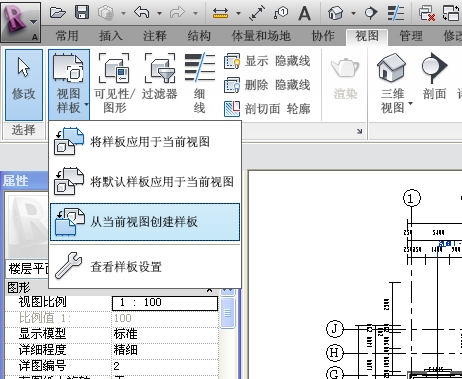

以当前视图F2创建视图样板，如（图-2）所示在视图面板下选择“视图样板”选项的“从当前视图创建样板”，则新创建的样板属性是以当前视图为基础的。

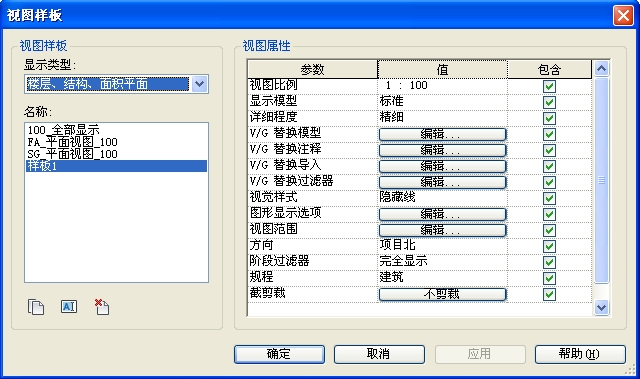

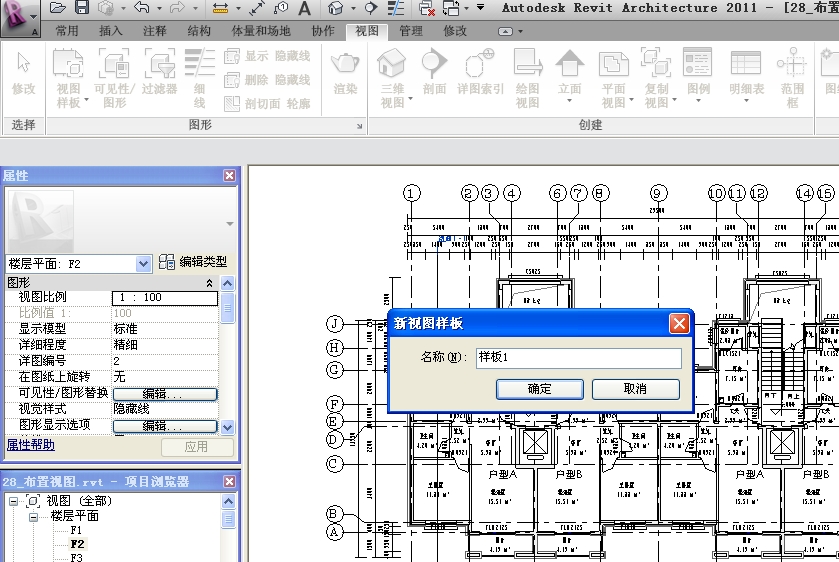

如（图-3）所示将新样板名称设为“样板1”。

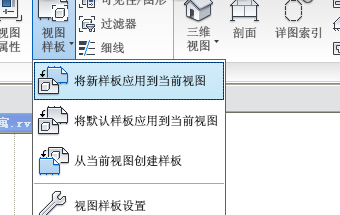

进入其他楼层平面，如（图-4）在视图样板中选择“将新样板应用到当前视图”。
在应用视图样板对话框中选择新建的“样板1”，如图-5所示。

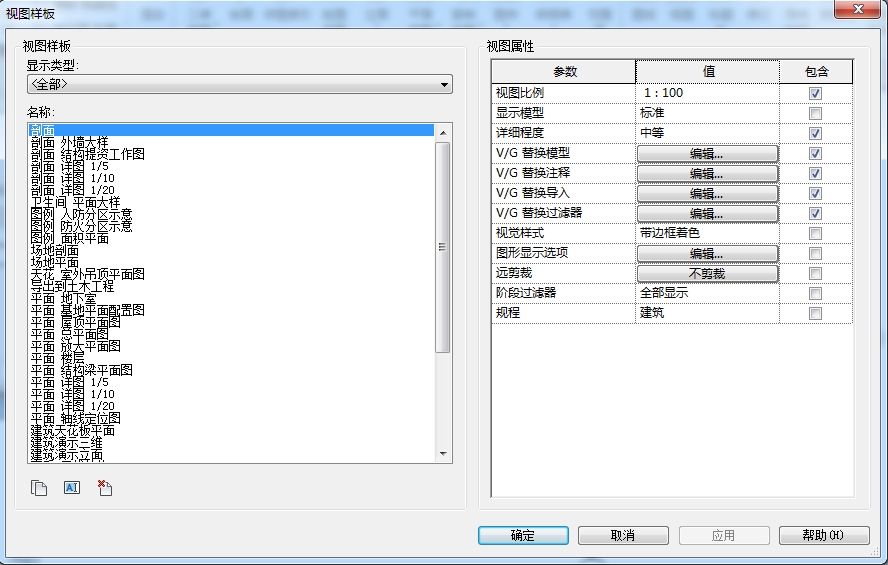

注意：视图样板主要控制视图属性，我们可以在样板文件中预先创建好各种视图样板，如图-6所示。
