Revit官方教程：布置参照平面
在创建族几何图形之前绘制参照平面，以便在之后将草图和几何图形捕捉到参照平面。
定位新参照平面，使其与规划的几何图形的主轴对齐。
命名每个参照平面，以便可以将其指定为当前的工作平面。 名称可以用来识别参照平面，以便能够选择它来作为工作平面。
为参照平面指定属性，用以在族被放入项目后对参照平面进行尺寸标注。

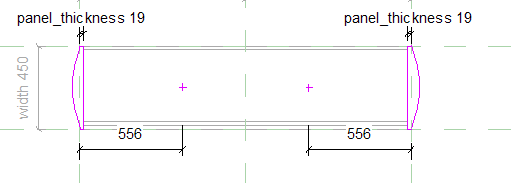

在参照平面的框架内创建的书架族

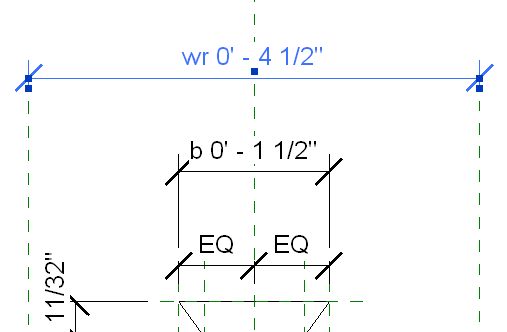

在参照平面的框架内创建的法兰族

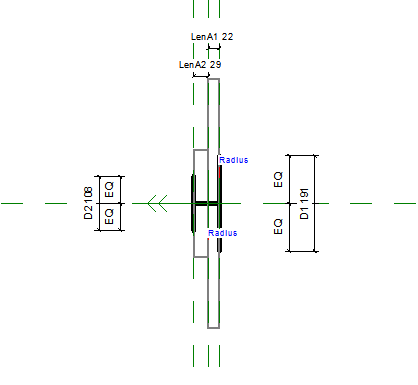

在参照平面的框架内创建的金属压型板族
布置参照平面
单击“创建”选项卡
“基准”面板
（参照平面）。
指定参照平面的起点和终点。
为参照平面命名，用以在打开其他视图时识别它们：
选择该参照平面，然后在“属性”选项板的“标识数据”下，为“名称”输入参照平面的名称。
单击“应用”。
