今天分享给大家的是用SOLIDWORKS画一个篮球的教程，简单容易上手大家感兴趣的可以试试看！

    建模步骤

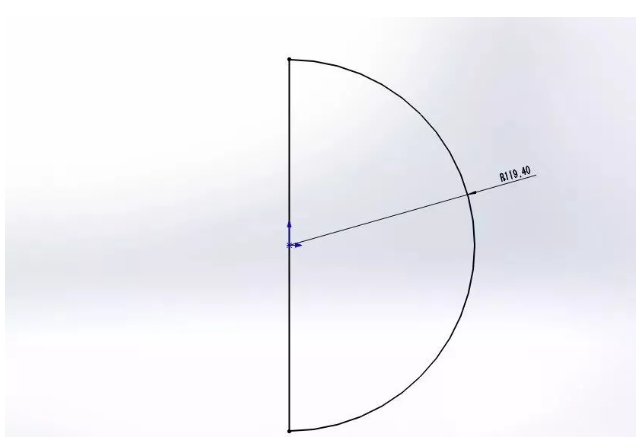

    1.首先我们选用前视基准面作为草绘屏幕，然后绘制一个半圆直径为119.4，如下图。

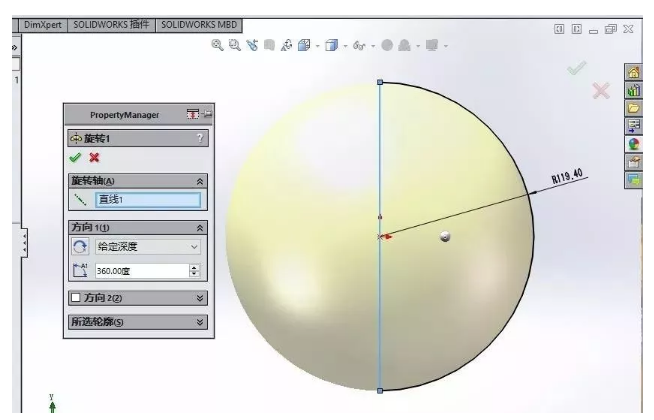

    2.然后使用【旋转】命令。

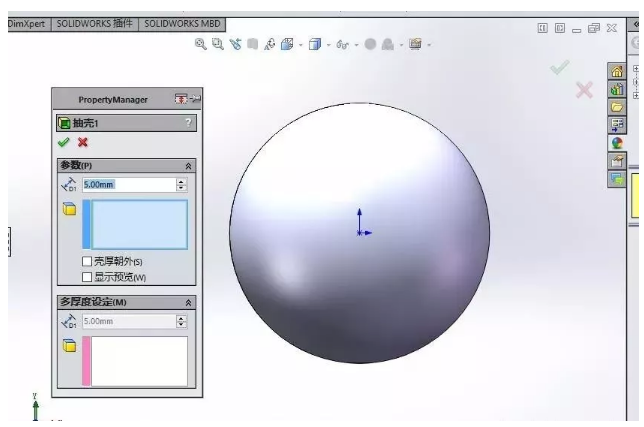

    3.使用【抽壳】命令，抽壳的厚度5，不要去点击任何面。

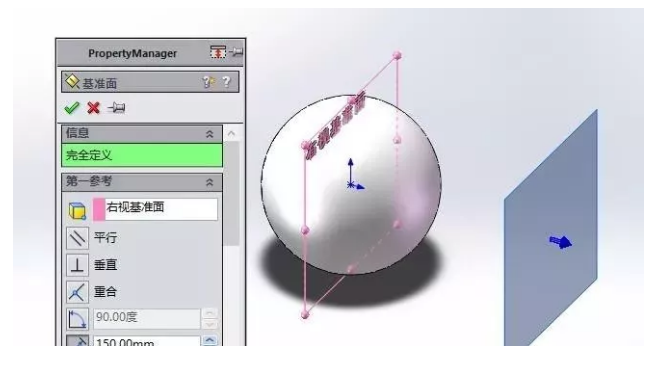

    4.然后我们把右视基准面为第一参考，建立基准面1，距离150。

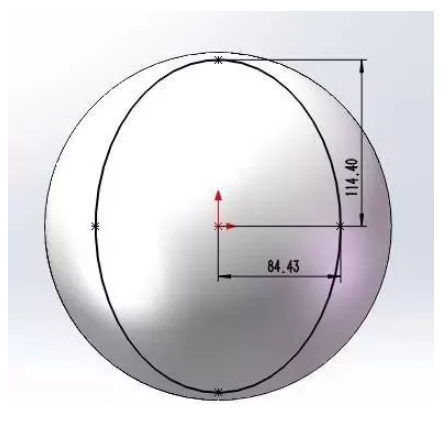

    5.基准面1为草绘平面，绘制椭圆，图形要完全定义，具体尺寸如图所示。

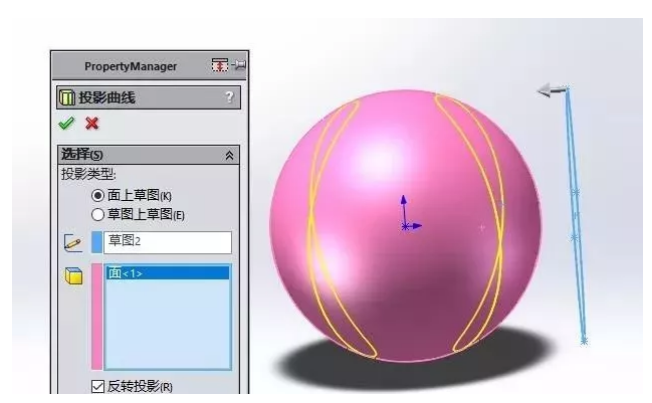

    6.使用【投影曲线】命令。

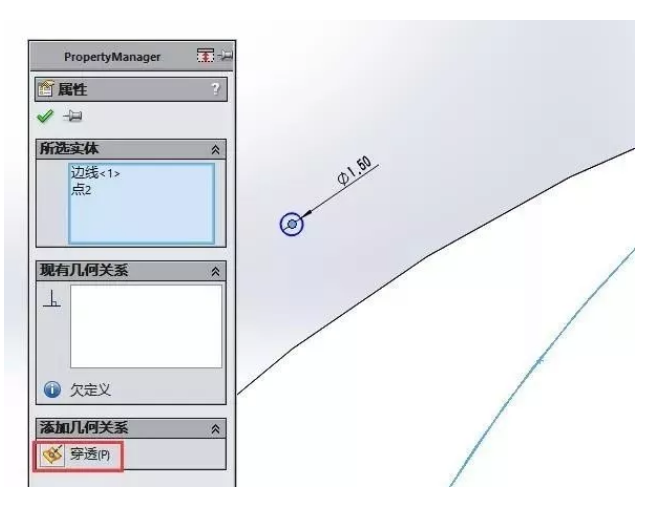

    7.使用前视基准面，绘制一个圆，直径设置1.5，添加几何关系，让圆的圆心和投影曲线是穿透关系。

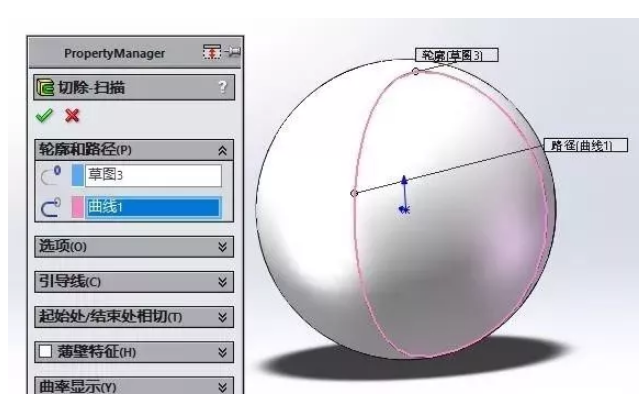

    8.使用【扫描切除】命令。

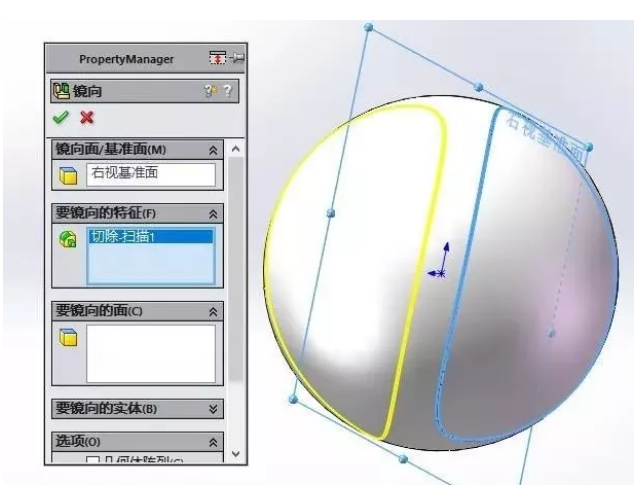

    9.使用【镜像】命令，右视基准面为镜像面，此步的镜像特征为上一步做的特征。

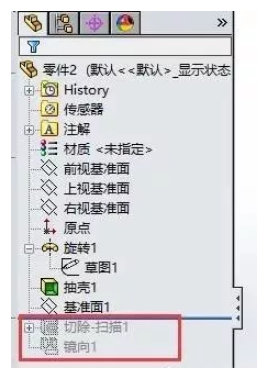

    10.然后把设计树拖回到扫描切除既可。

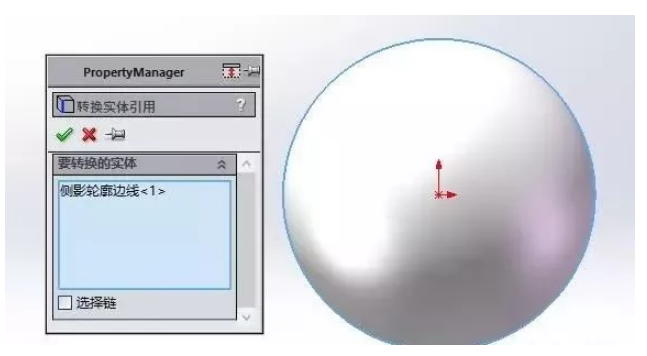

    11.前视基准面，使用【转换实体引用】，转换的实体选择球体的外轮廓线。

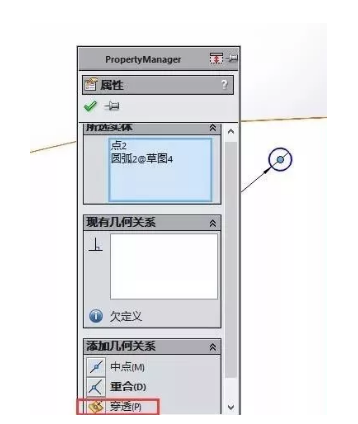

    12.右视基准面，绘制直径为2的圆，使其圆心和第11步所做的轮廓线成穿透的几何关系。

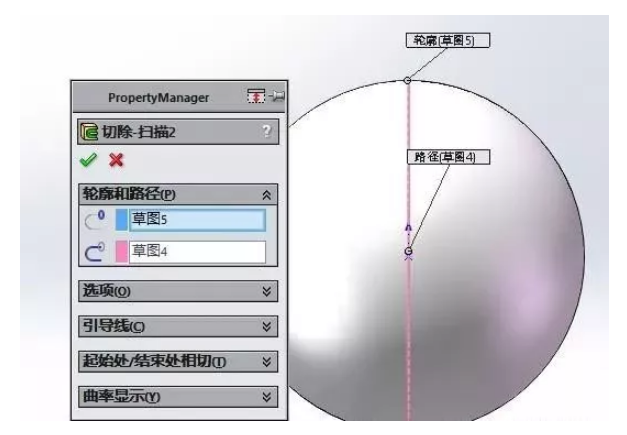

    13.【扫描切除】

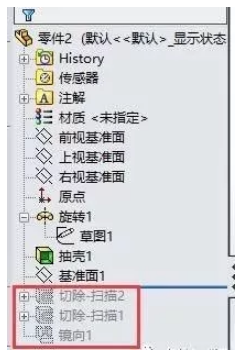

    14.将设计树拖到扫描切除以上然后重复第11—13步的操作步骤。不过要注意的是重复第11步要选择右视基准面作为草图绘制平面；12步要选择前视基准面。

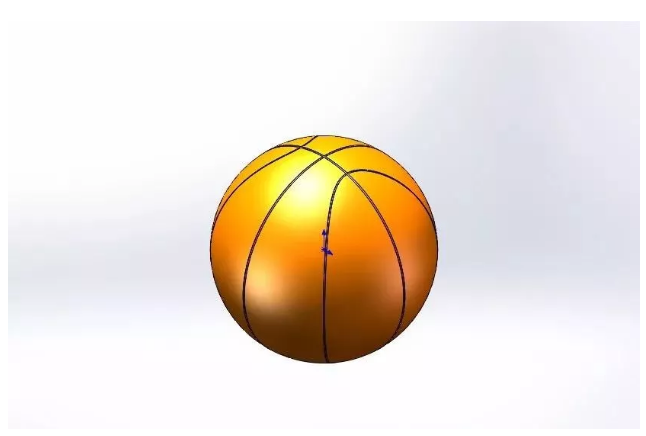

    15.最后将设计树拖到最低端一个篮球就完成啦！
