    如何用Rhino和revit创建出膜结构？

    作者：李桃印

    膜结构建筑以造型优美、自清洁、跨度大等优点，广泛应用于体育建筑、商场、展览中心、交通服务设施等领域。在BIM建模过程中，由于膜结构由复杂的曲面构成，很难用revit独立创建。本文以某体育场主席台膜结构屋顶为例，提供一种利用Rhino创建曲面，通过中间格式“sat”来创建revit模型的方式，以供参考学习。

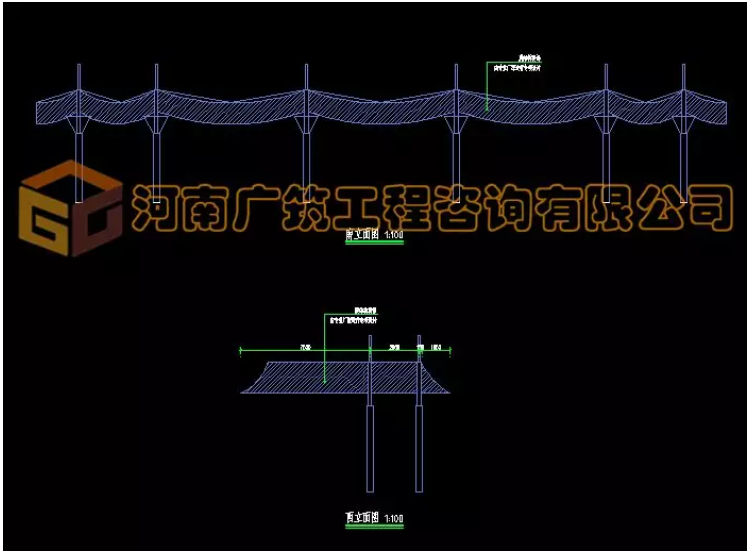

    图示为该体育场主席台膜结构屋顶的西、南立面图。

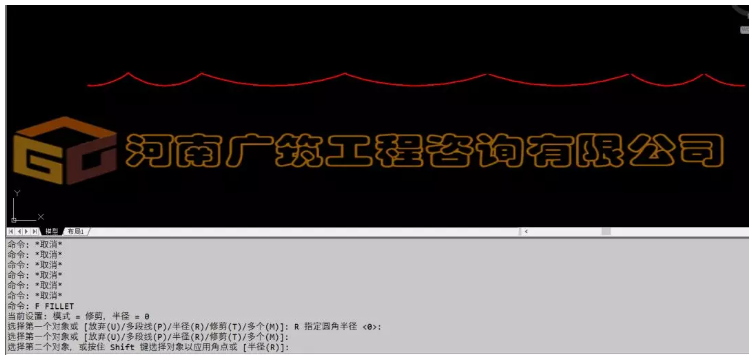

    1、CAD打开膜结构屋顶的西、南立面图。删除多余部分，只保留西、南里面中屋顶的轮廓，并用“倒圆角”命令（F）将南立面中的轮廓连接（为方便读者看清图片，本例将轮廓线设为红色）。

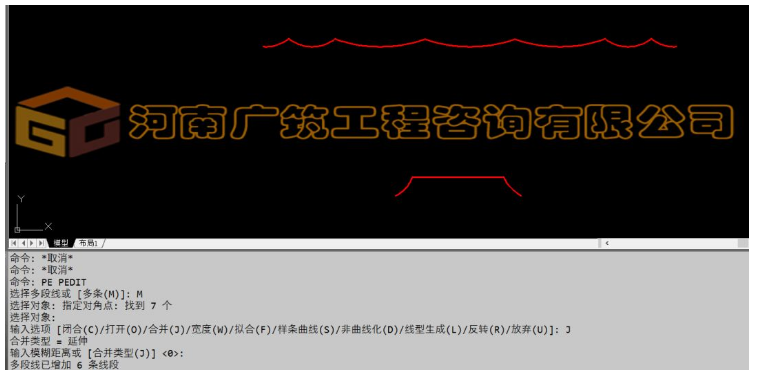

    2、将西、南立面轮廓分别合并为两条多段线（PE），用“写块”命令（WB）分别保存为南立面和西立面（注意保存为低版本dwg文件）。

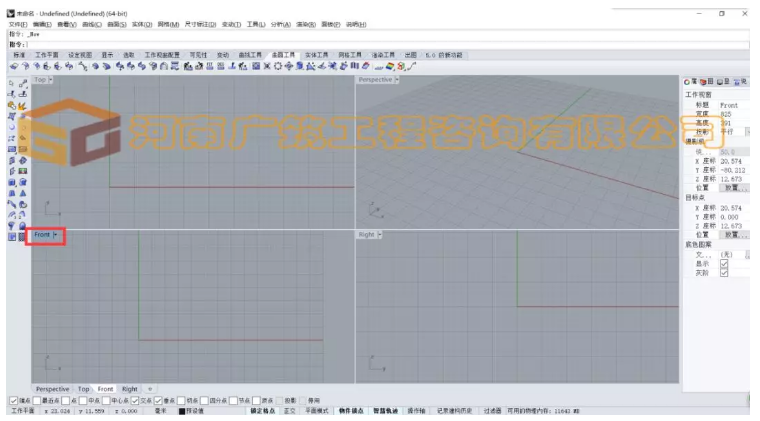

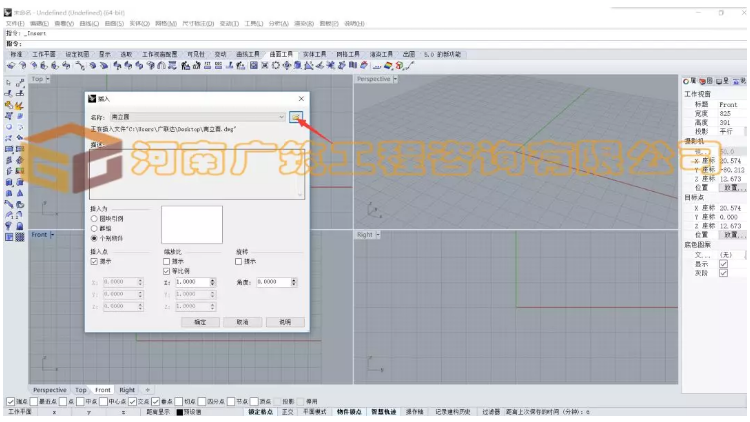

    3、打开Rhino软件，鼠标左键点击前立面视图，点击“文件”下拉菜单“插入”，在前立面插入创建的“南立面”dwg文件，同样的方法在右视图插入“西立面”dwg文件。

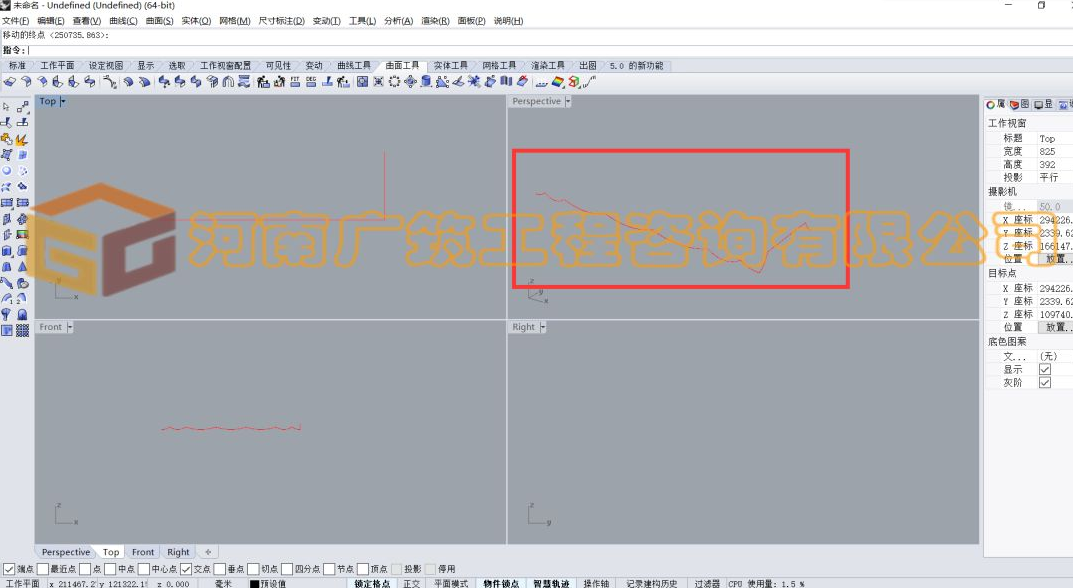

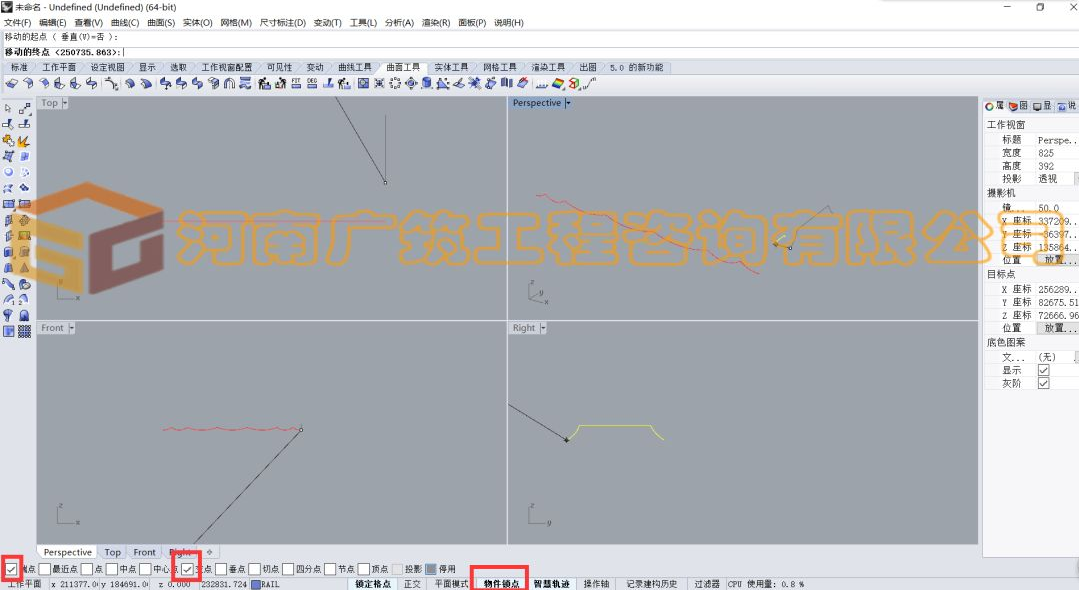

    4、这时，Rhino里就有了西、南立面屋顶轮廓，打开“物件锁点”，在三维视图用移动命令将两条线移动至同一基点。

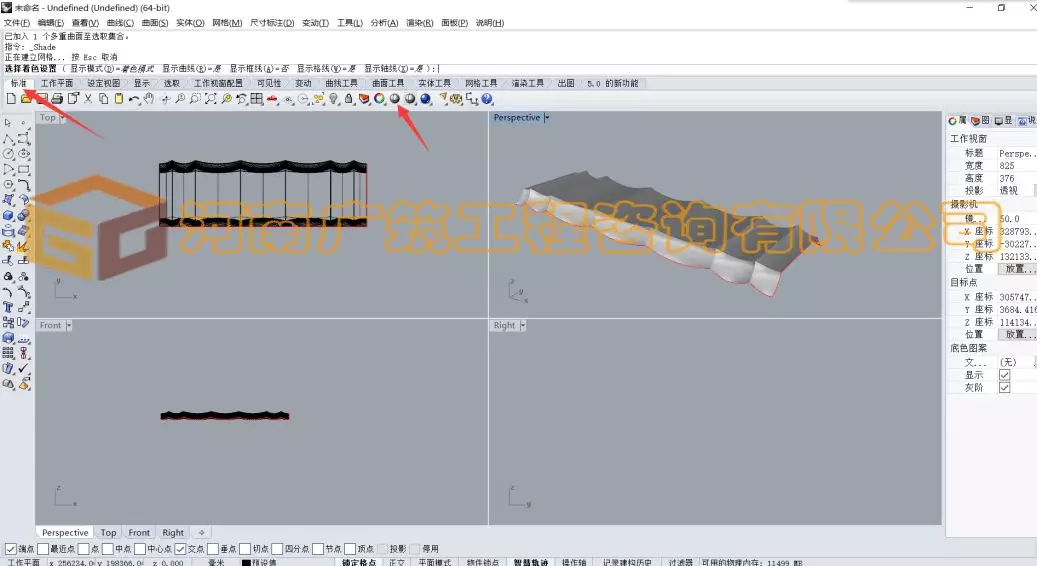

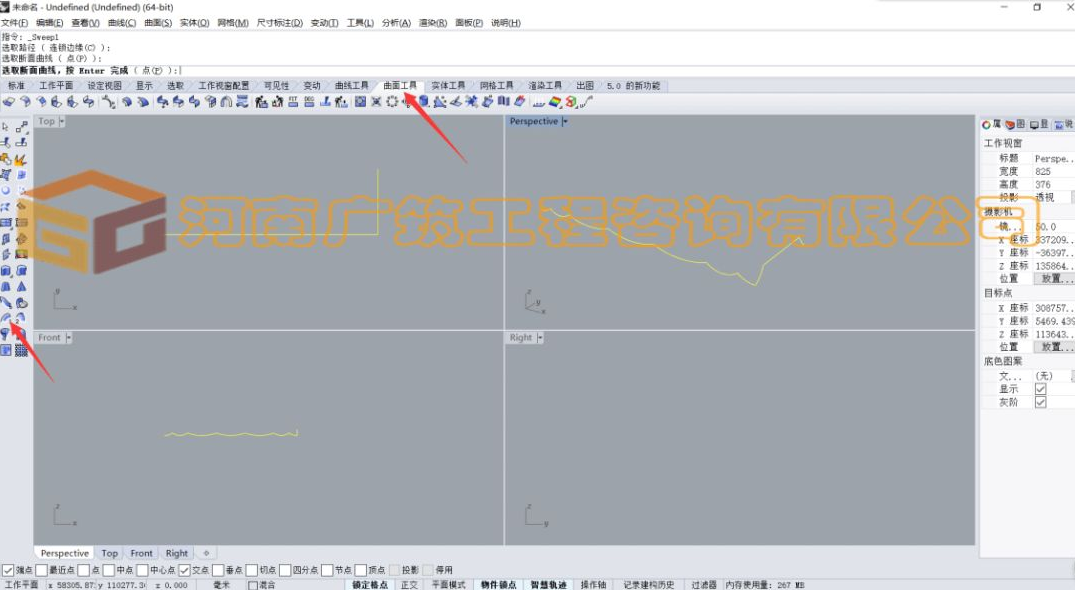

    5、利用“曲面工具”下的“单轨扫琼”命令，以西立面曲线为路径，南立面曲线为断面曲线创建曲面，打开着色模式查看生成的曲面。

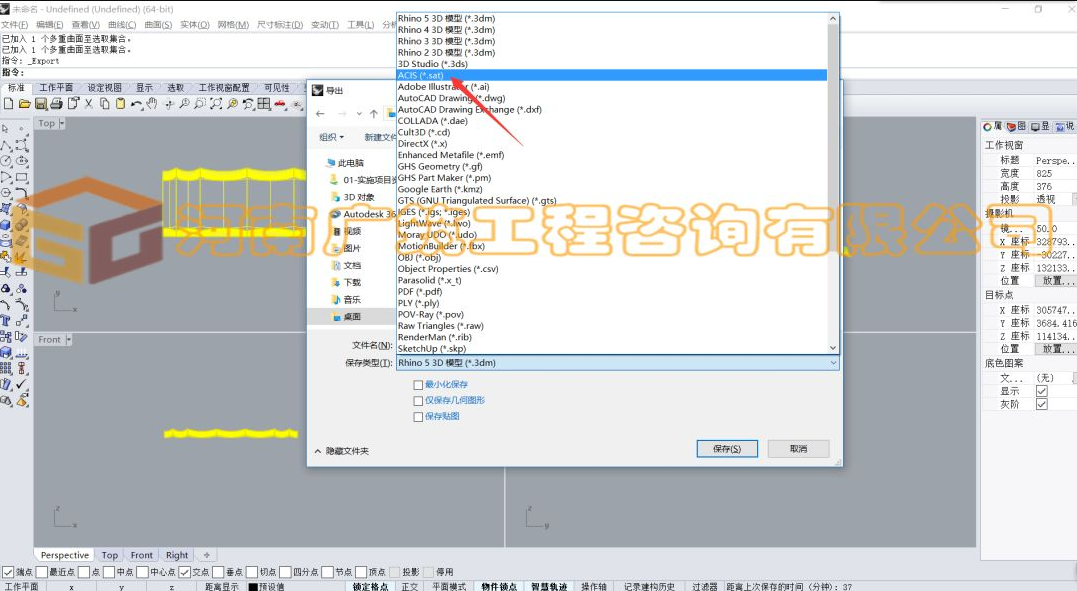

    6、点击所创建的曲面，在“文件”下拉列表中点击“导出选取的物件”，文件保存为“sat”格式。

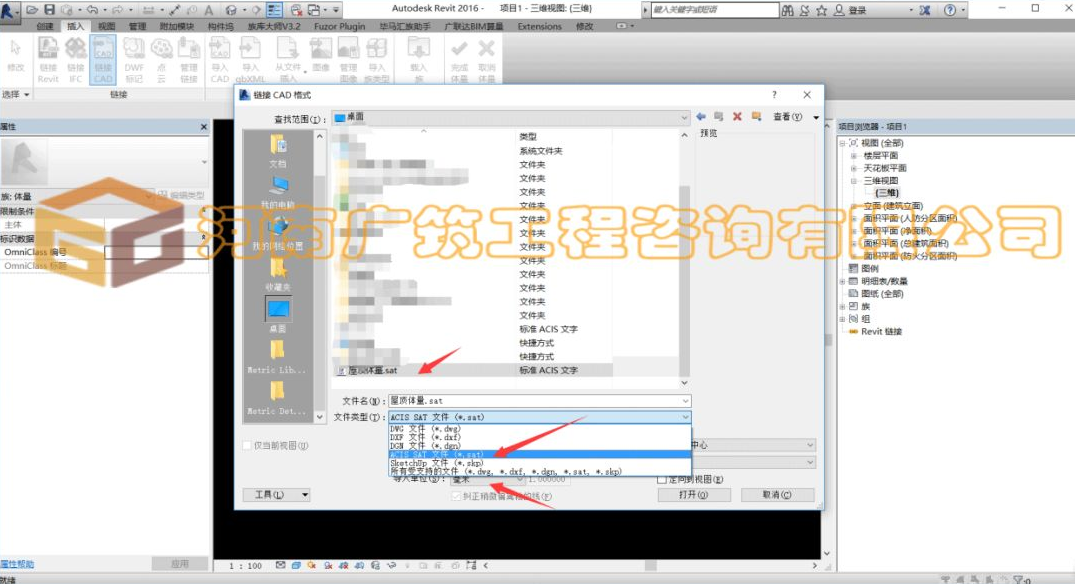

    7、打开revit，新建一个项目文件。启用“内建体量”命令，依次点击“插入”，“链接CAD”。将文件类型设为“sat”格式，导入单位设为毫米，将Rhino导出的“屋顶体量.sat”链接至项目中，点击“完成体量”。

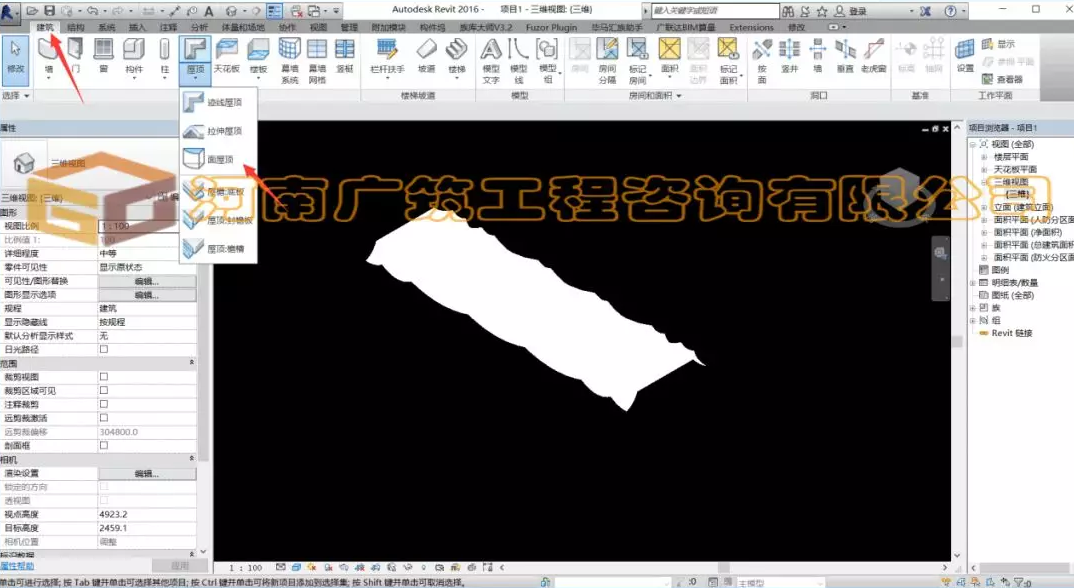

    8、在“建筑”选项卡下，点击“面屋顶”，新建屋顶类型，选择刚才创建的体量，创建屋顶，最后删除体量。

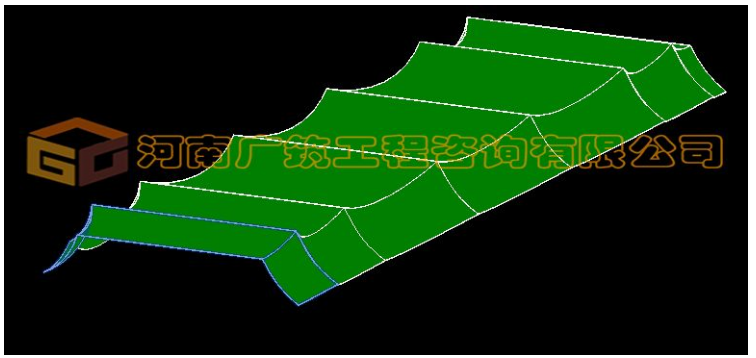

    至此，通过Rhino与revit的结合，我们完成了膜结构的创建。本文所创建的膜结构屋顶曲面形式较为简单，您也可以尝试更为复杂的曲面，结合三视图借助Rhino强大的曲面工具创建出跟为优美的膜结构。
