Revit中老虎窗的绘制要点有哪些？
Revit中老虎窗的绘制要点
一、绘制屋顶
根据给定尺寸绘制好标高以及参照平面，依次绘制大屋顶和小屋顶，为了更好地确定小屋顶与大屋顶的相对位置，一般用拉伸屋顶来绘制。
二、连接屋顶
点击【修改】选项卡下【几何图形】面板中的【连接/取消链接屋顶】→点击小屋顶要连接的边缘→点击大屋顶就完成了屋顶的连接

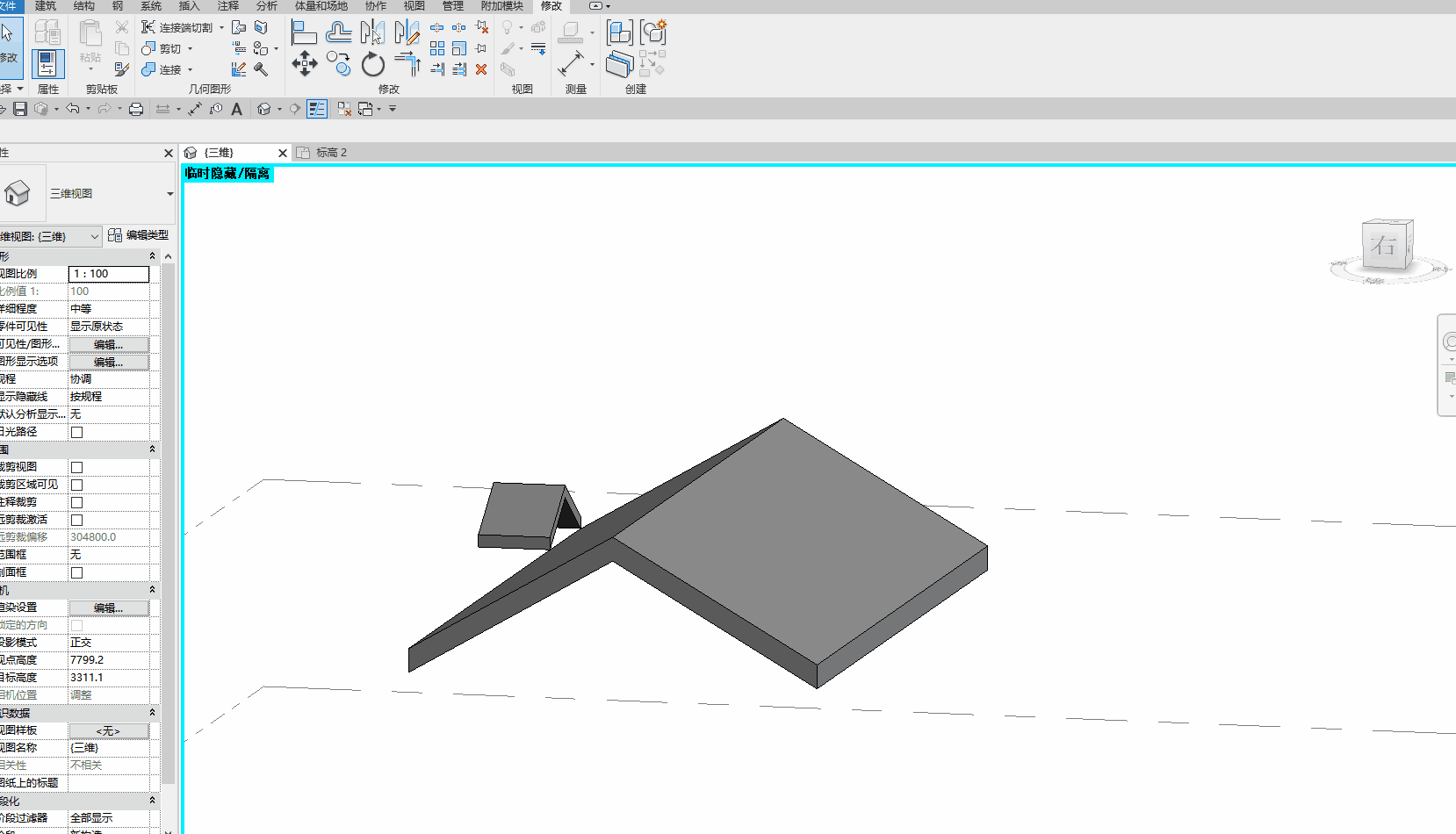

我们用动图演示看一下：
三、墙体附着
将屋顶连接好后，绘制老虎窗的墙体，现在需要将墙体附着在两个屋顶上。
点击墙体（安保Tab键可以一次选中全部墙体）→点击【附着顶部/底部】→选择顶部→选择小屋顶
同样的操作，选择底部之后再选择大屋顶
我们用动图演示看一下：
四、老虎窗开洞
点击【建筑】选项卡下【洞口】面板中的【老虎窗】→点击要开洞的屋顶，即大屋顶→拾取小屋顶内边缘和墙体内边缘→修剪，使其轮廓形成一个闭合的环→完成编辑即可

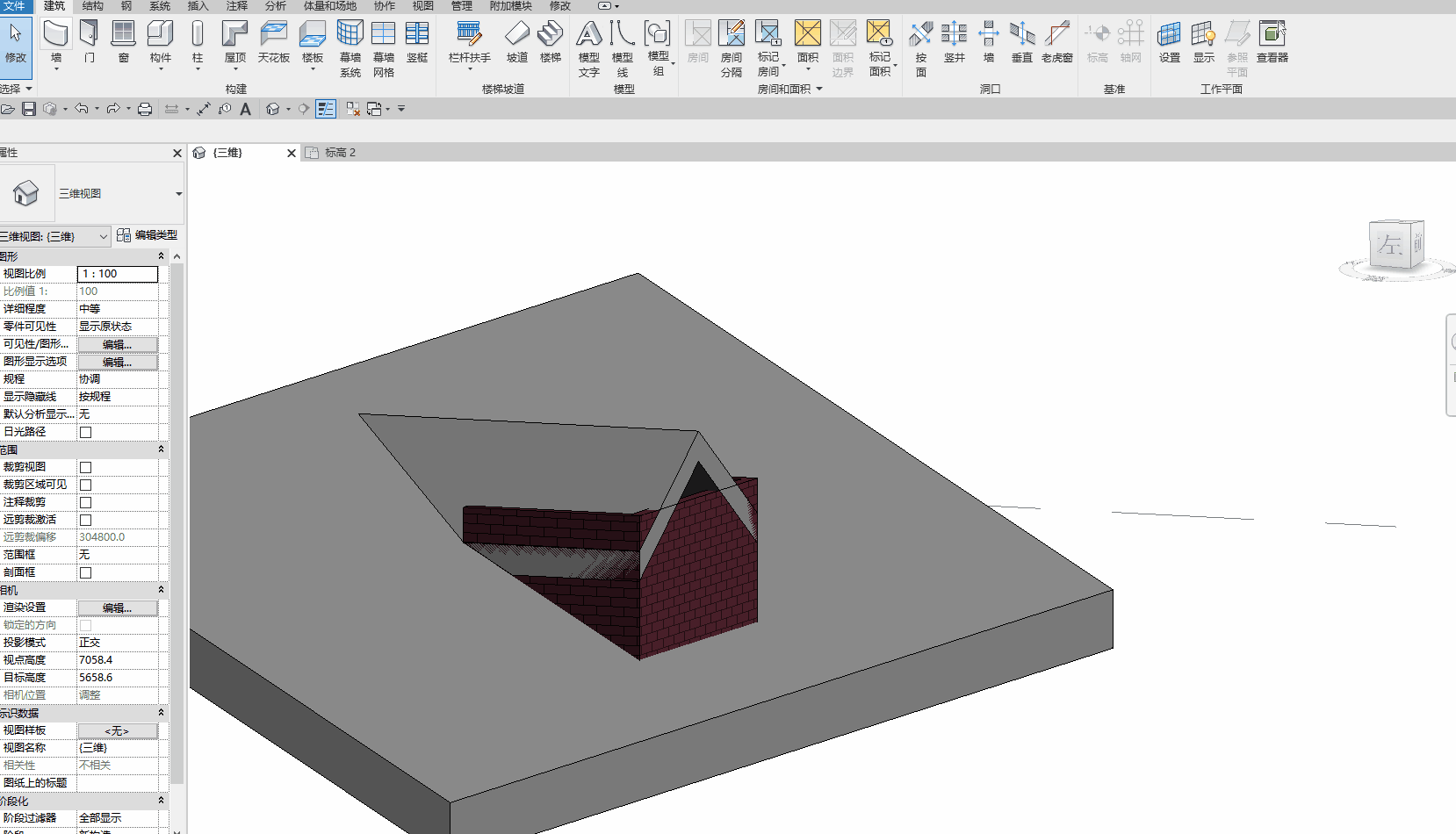

我们用动图演示看一下：
