    这其实是2015年5月的研究，我想一年过去了，也没有它的用武之地，今天扫去它的尘土，愿我们的BIM走下神坛，注重实际的应用，造福广大没有什么投资又要做BIM的bimer们。看下效果：

    navisworks的算量一直没有被重视，我个人认为主要由两个问题，国内的算量已经很成熟，以前搞算量的软件公司都搞bim了；国内的算量规则确实太复杂，然后navisworks没有提供本土化的东西。

    今天，让我来给大家开拓一个新思路。

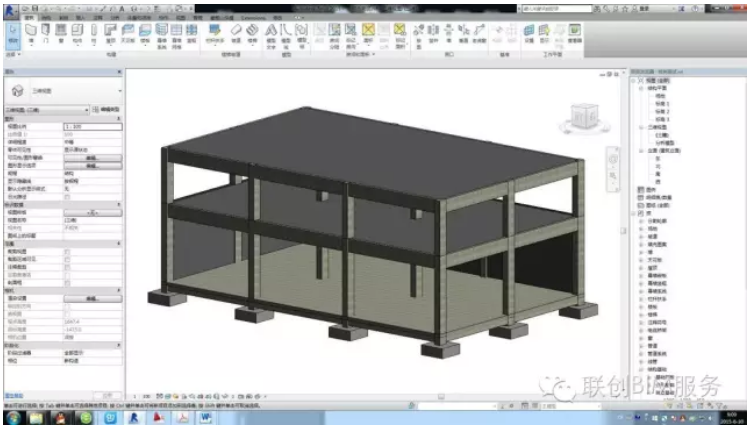

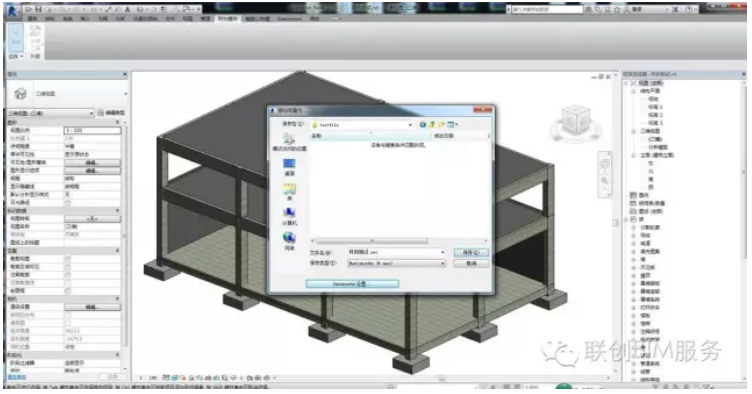

    首先在revit中建立一个测试模型。就是常规的建模没有特别之处，如下图

    导出到navisworks。

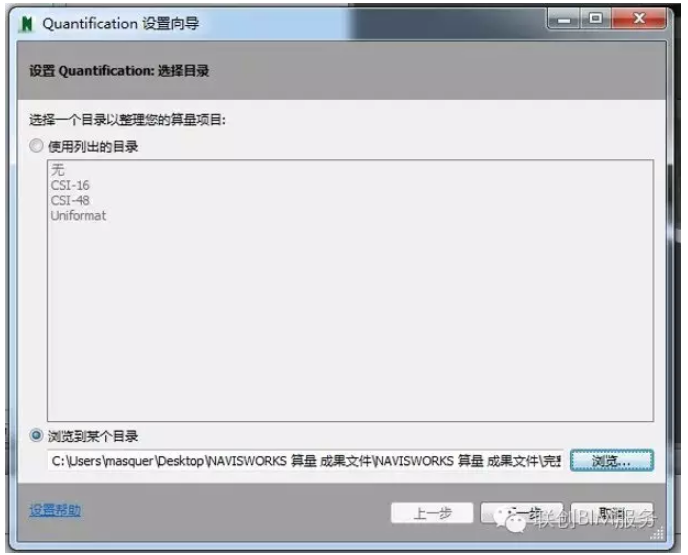

    选择quantification，然后导入目录。（目录的制作后面补充说明）

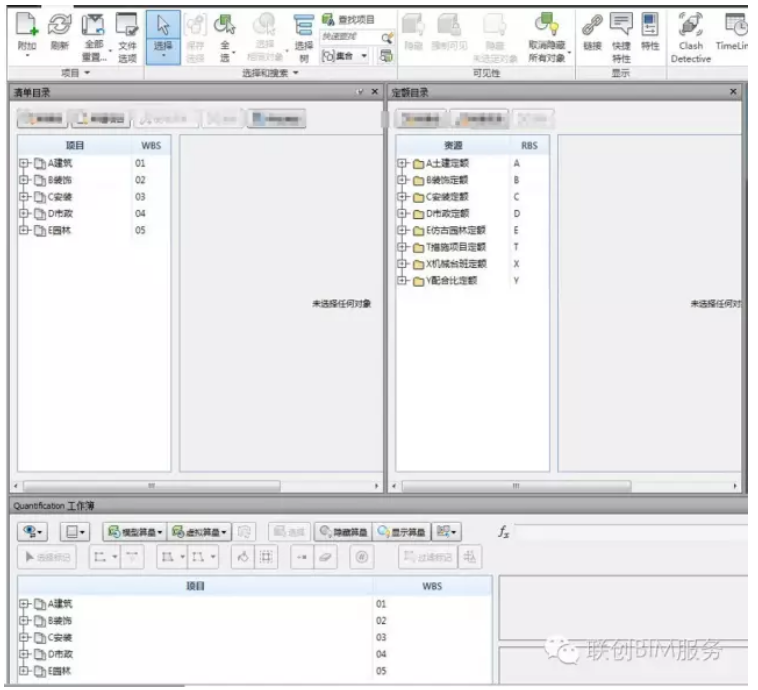

    导入后，navisworks中出现了熟悉的清单和定额目录（所有子项都有的，是13清单，09四川定额）。作为一个bimer，你肯定会问？这几万条目录不会是你一个一个输入的吧？没错，不是一个一个输入的，文章末尾会介绍操作思路。如果你一个一个的输入了，可以导出保存。

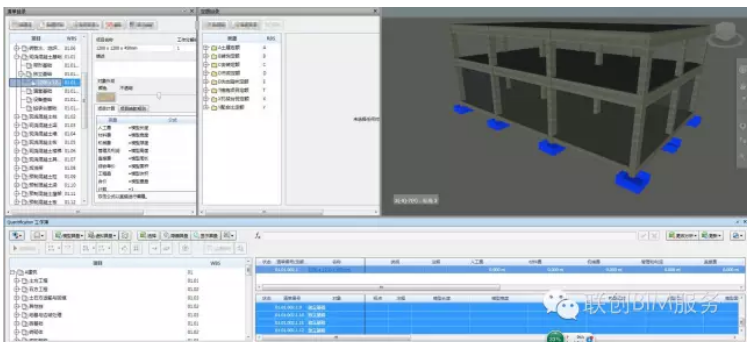

    选择模型中的基础，找到基础的清单项，然后添加。（可以自动创建项，也可手动）。这个过程关键在于对于navisworks的选择方法的掌握，当模型较大的时候，视图选择的方式就很困难了，这时应该使用选择集，或者集合，带条件搜索等高级方式进行选择，几乎可以不看模型就选择到你想要的模型。

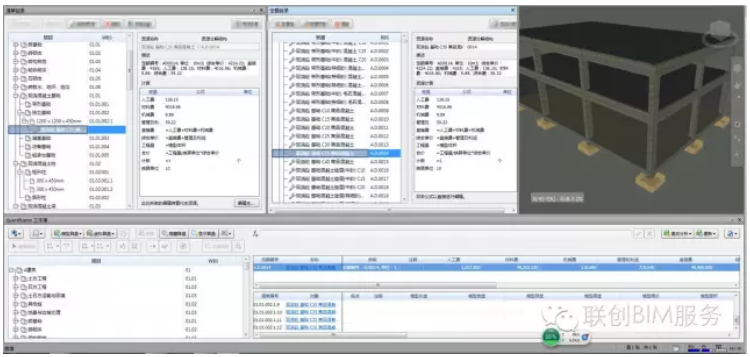

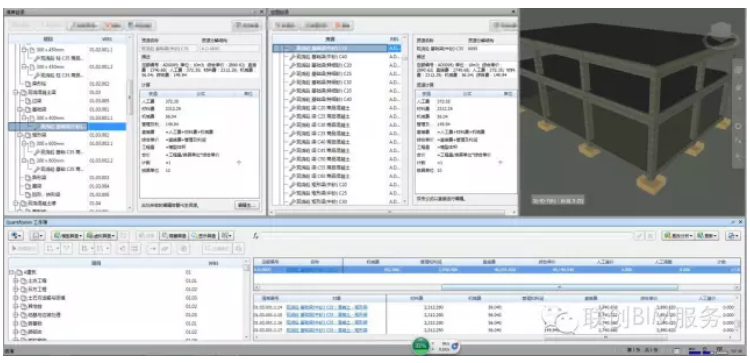

    清单项全部挂接后，就可以开始处理定额项了。选择清单项，选择到合适的定额项，挂接。就这样一项一项挂架。每个定额项都有详细的计算公式，人材机费用均一目了然。

    当挂接成功后，可以在最下面的工作薄中看到某一个定额项的费用，以及涉及的清单项费用。

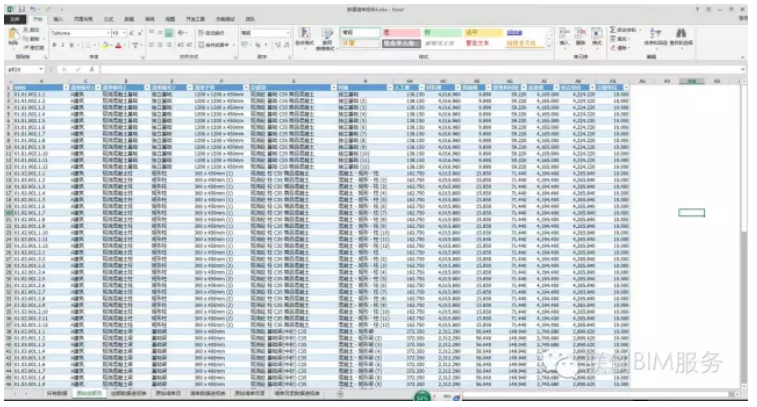

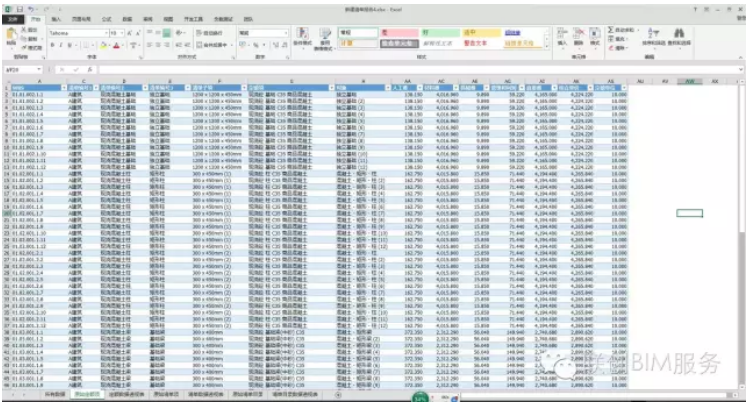

    最后导出excel表格，navisworks已经默认的列出了多项数据表项。如下图，最接近清单项的统计方式。

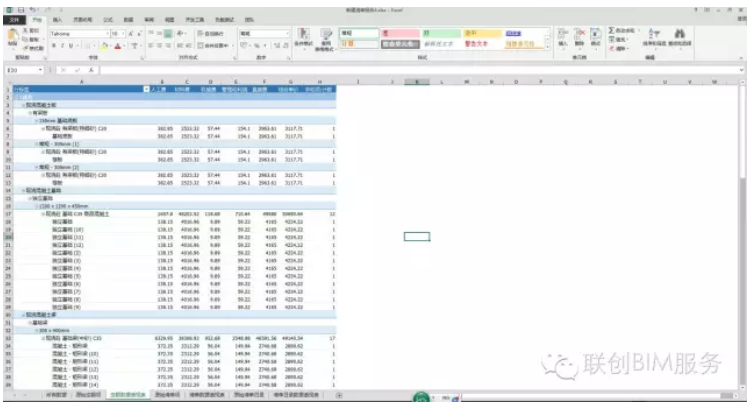

    下图列出了清单编号的详细目录。

    到这里本该结束了。但是我知道bimer们一定会问两个问题

    第一：为什么我的navisworks长得不是你的这个样子？

    答：因为我对navisworks进行了一些小手术，由于涉及修改配置文件，可能涉及法律问题，我就不告诉大家如何操作了。

    第二：你导入的那个算量目录从哪里来的？

    答：这个目录是我自己写出来的，很显然，必须去看navisworks的帮助文件，然后参照系统默认的目录格式来创造一个。

    我是基于13全国清单，以及09四川定额来做的。具体格式自己去研究吧。

    一开始，我打算手动一个一个输入进去，而且也这么做了，光是输入13清单我就输入了2天整的，定额那几万条我就无能为力了，后来又使用按键精灵脚本从excel一个一个来复制，后来因为navisworks的响应延迟问题，导致自动输入了两天，结果发现容易错行漏行等繁琐问题，最后下定决定vbscript编写了一段完整的代码，使用excel宏给自动输出了xml。

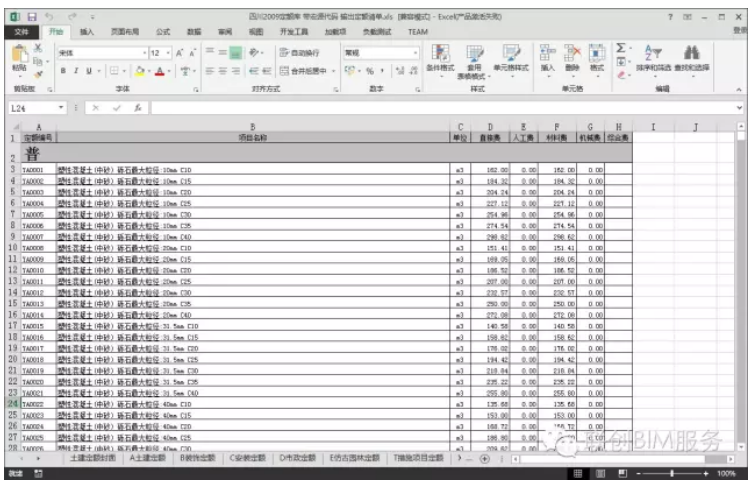

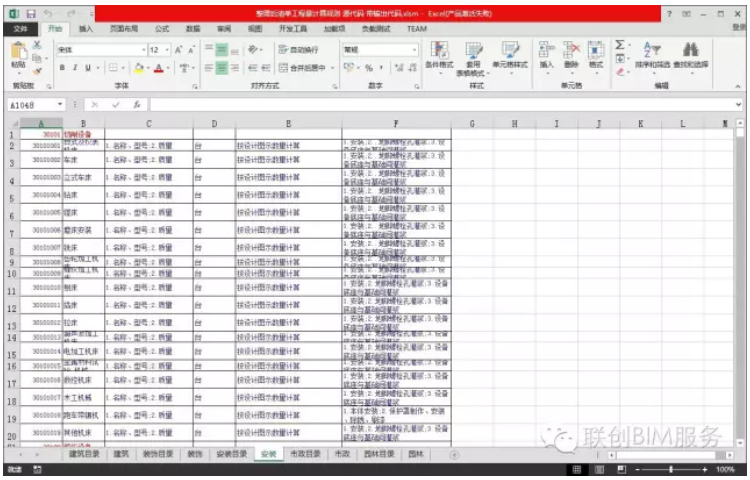

    四川09定额电子版

    全国13清单电子版

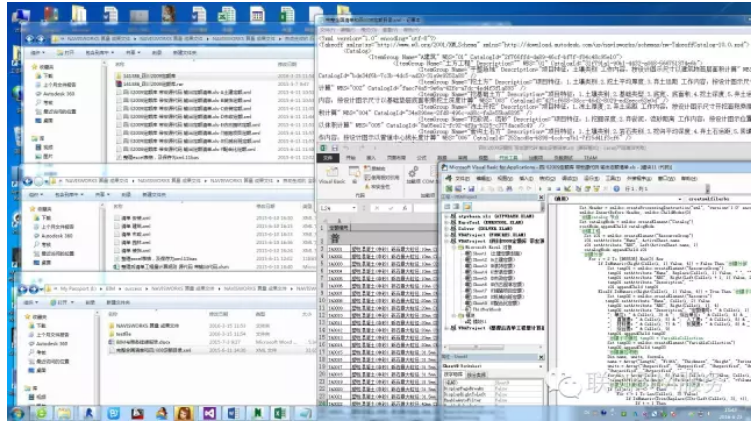

    在excel文件中添加一个vbscript，宏代码的主要功能是按照navisworks的目录格式要求，把定额和清单的项目输出为xml格式文件。我是输出多个xml后再按格式要求进行合并的。最终成型的目录xml为33MB.代码不是通用的健全代码，所以就不粘贴出来了，免得有人喷我的代码格式不对齐，大小写不注意，未注释可读性差之类的。
