接下来讲讲整体思路：

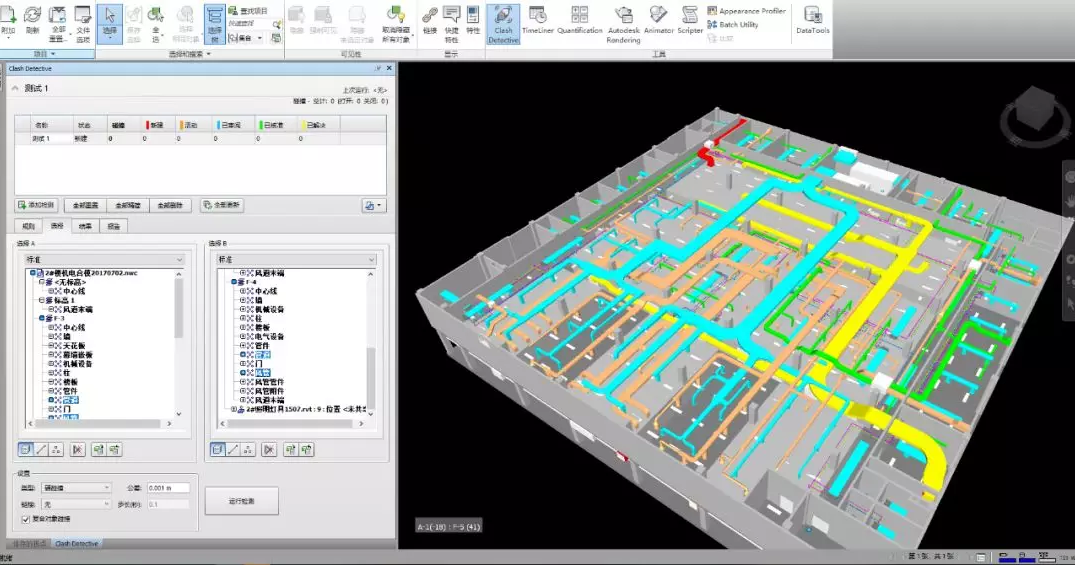

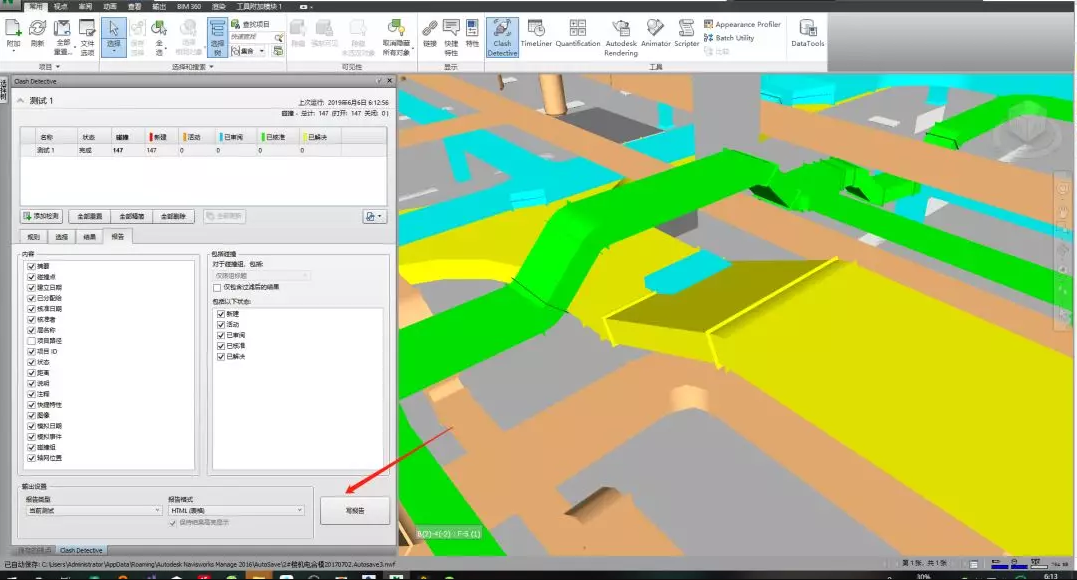

    一、从revit中导出NWC文件，在navisworks中做碰撞检查。并导出碰撞检测报告

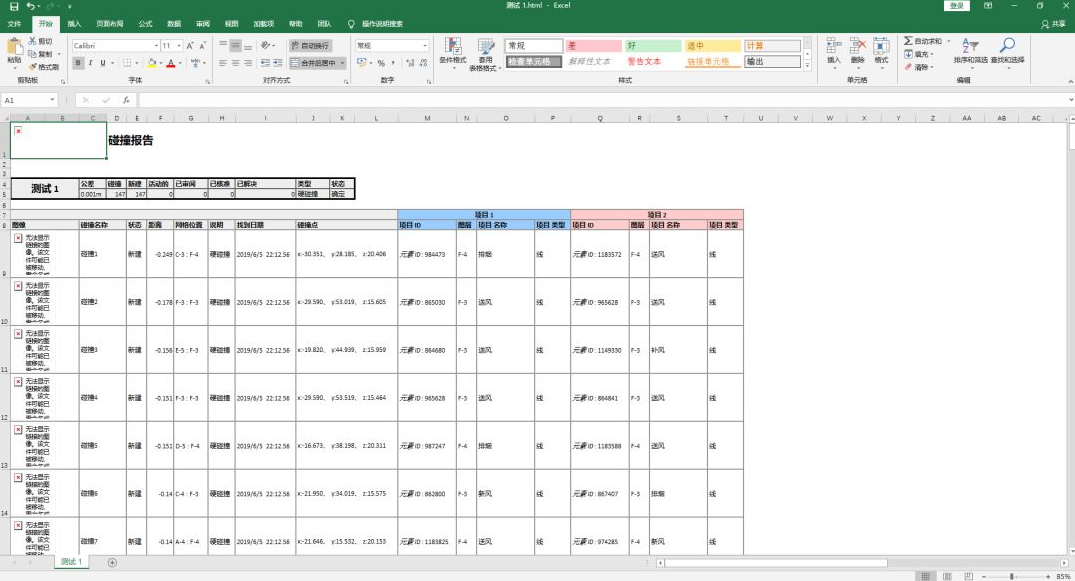

    用excel打开导出的碰撞报告文件并保存

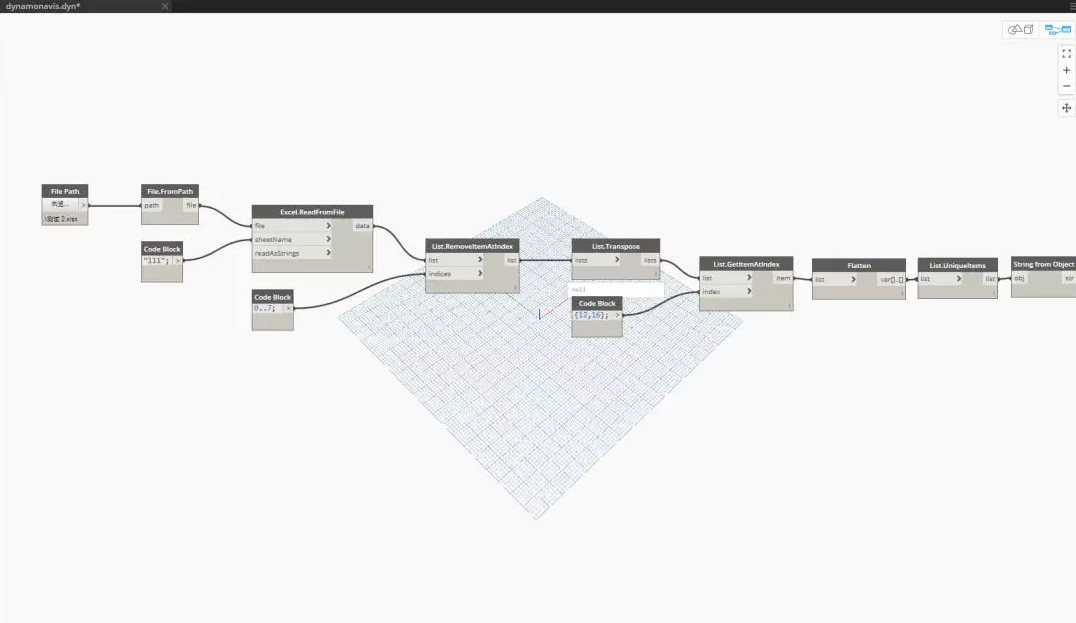

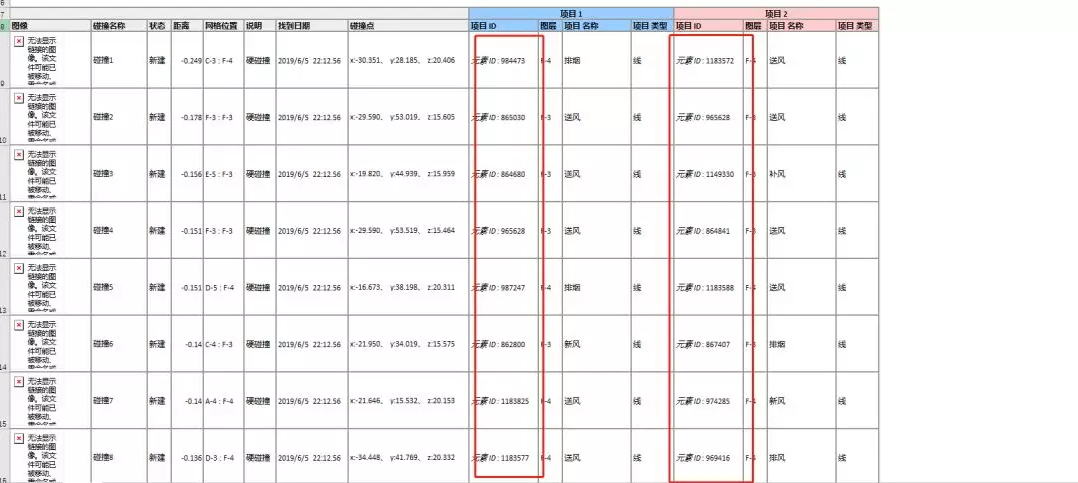

    二、打开revit软件并启动dynamo，我们需要做的是读取上面保存的excel文件中的图元ID号，这里的关键是对图元id筛选判断，这里因为我们获取到的图元id有重复的所以要使用List.UniqueItems节点对列表做处理

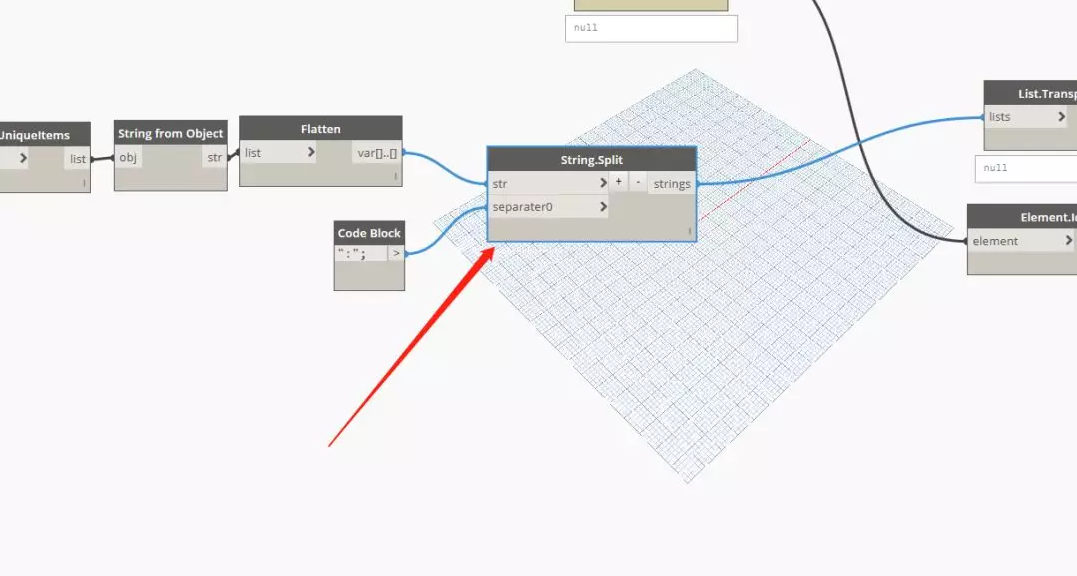

    之后我们需要做的是将获取到的字符串例如元元素ID:984473按冒号分隔开

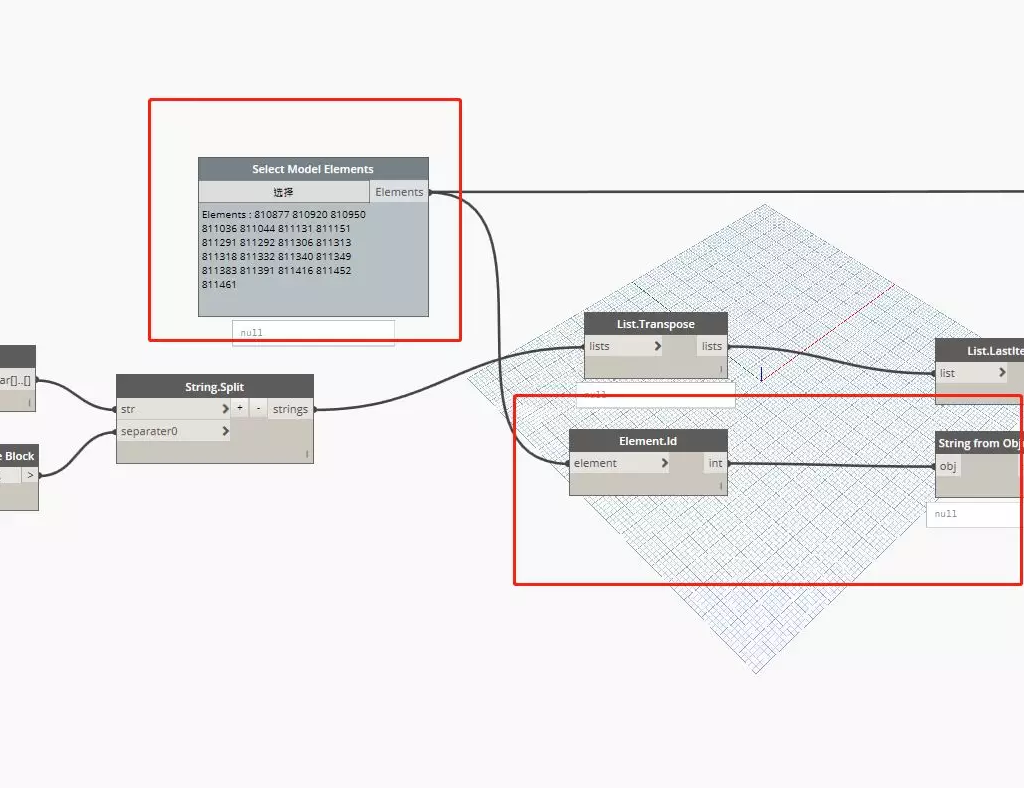

    三、我们需要获取revit中当前视图的所有图元，当然也可以是管道风管这些，我在navisworks中的碰撞检测的规则中也是只选择了风管和管道然后获取图元的id号

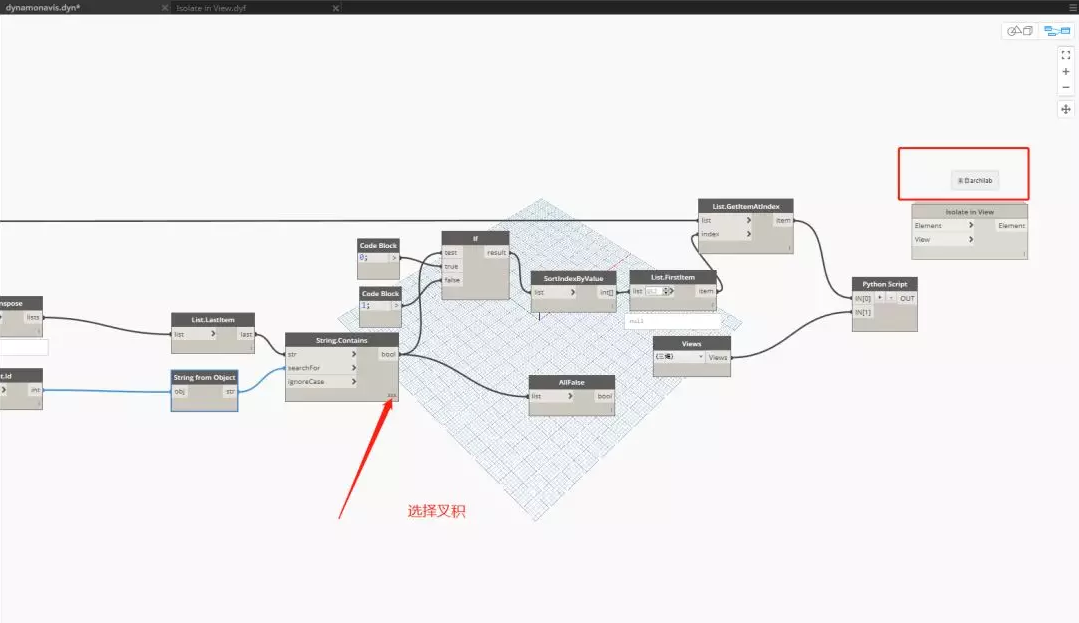

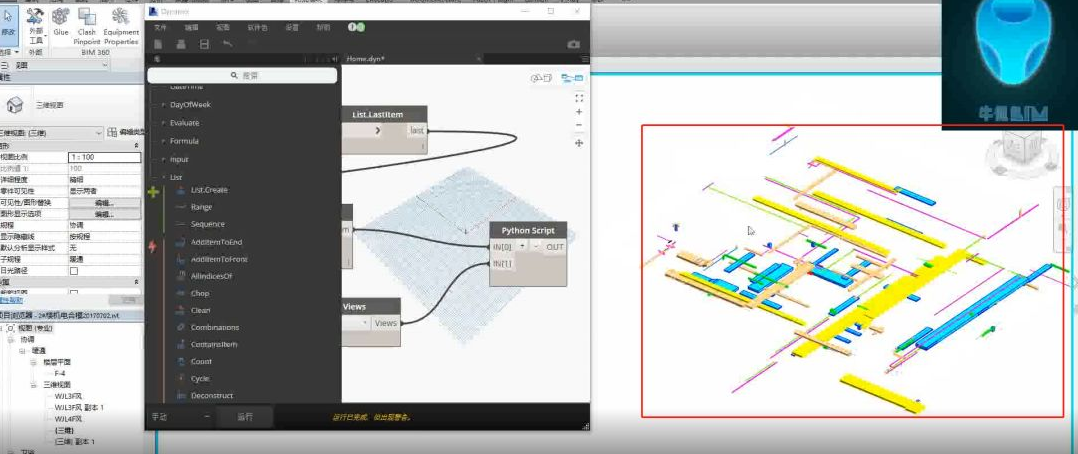

    四、核心步骤，对在revit中获取的id和碰撞报告导出的id做筛选，最后在dynamo中选择出我们在碰撞检测中检查到的图元。并将其隔离出来（或者是将其他图元隐藏），这里注意这种方法dynamo的运算量太大，中间喝茶时间较长，请耐心等待。。。使用了archilab节点包

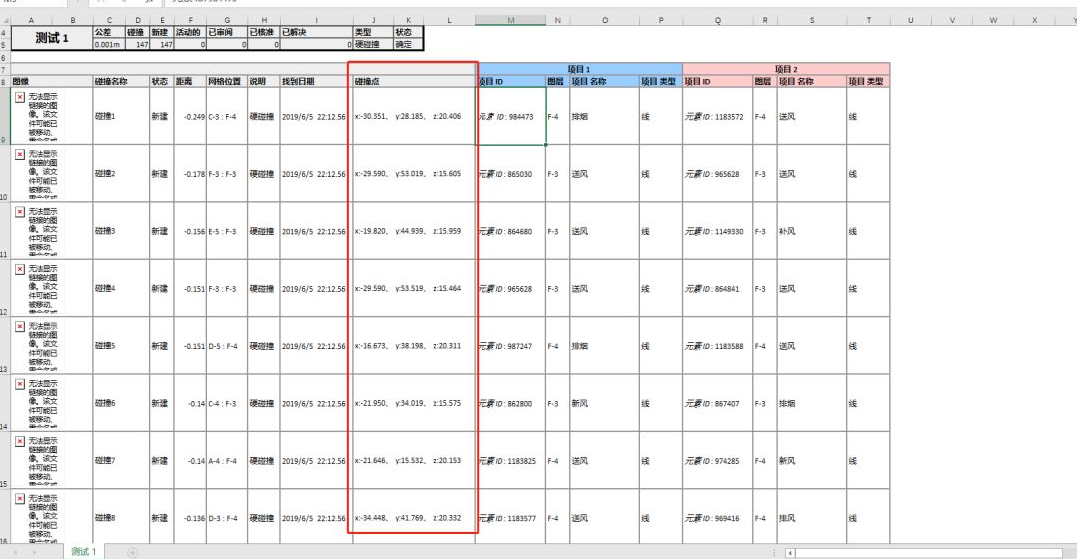

    PS:将碰撞图元隔离是一种做法，当然我们也可以从导出的碰撞报告中获取碰撞位置，在具体位置放置标记或者族.
