    准备AutoCAD文件

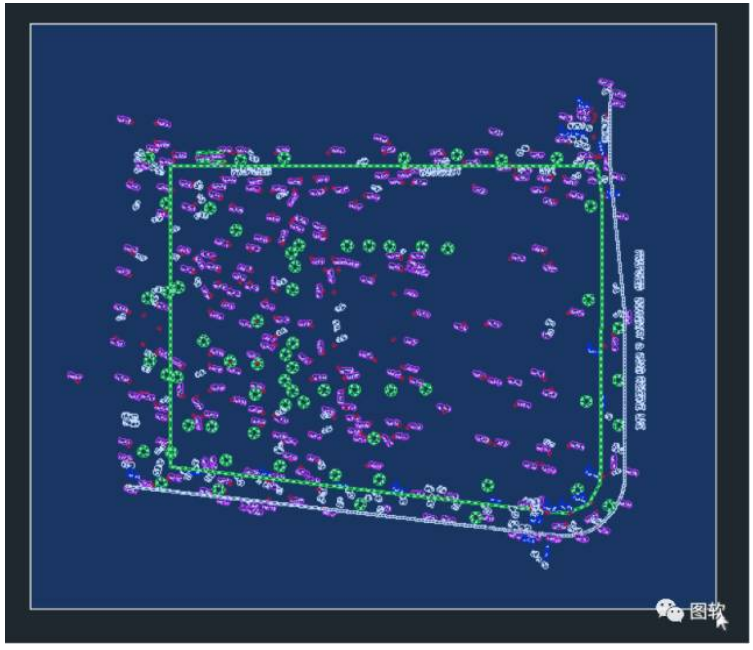

    打开测绘部门提供的.dwg文件，并且检查文件是否是依据当地的通用做法、标准完成，例如：

    单位=米

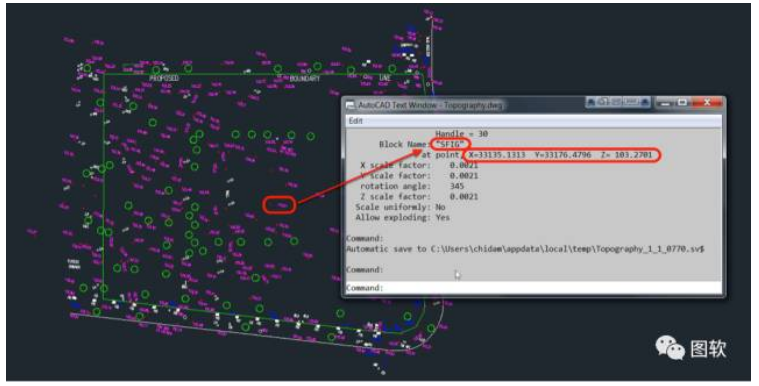

    是否采用块或者点来代表每一个测量点，并且测量点放置在正确的全局坐标系（X,Y,Z）中—使用LIST命令来选择要检查的元素

    现在我们准备从这些测量点中提取数据

    从AutoCAD中提取数据

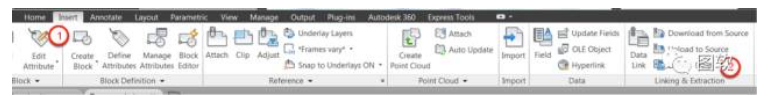

    1、转到插入选项卡

    2、选择提取数据

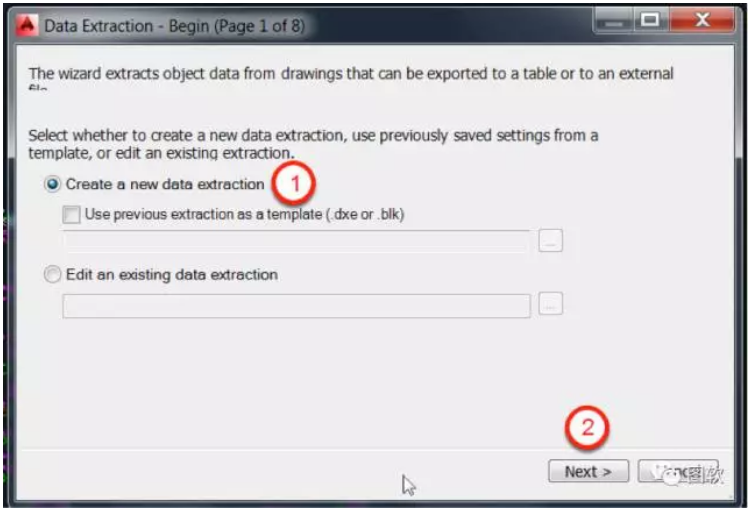

    1、由于这是第一次，我们选择创建新数据提取。下次可以采用“将上一个提取用作样板（.dxe或.blk）”

    2、单击下一步>

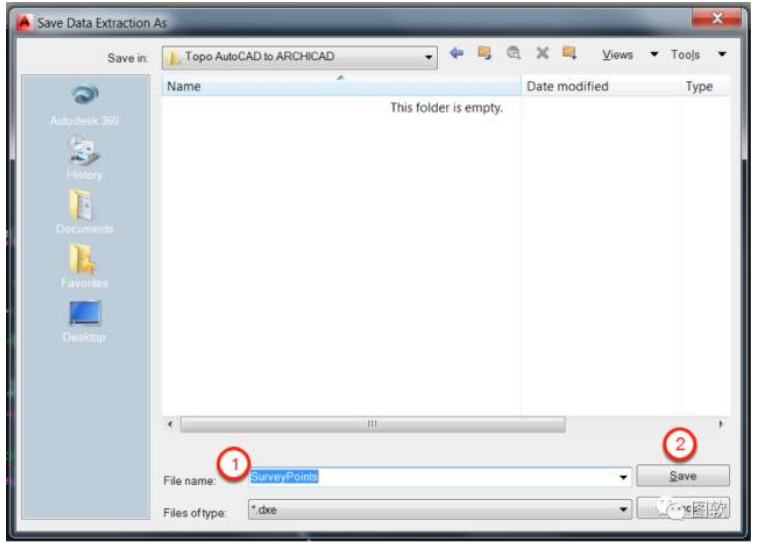

    1、为*.dxe文件命名

    2、单击保存

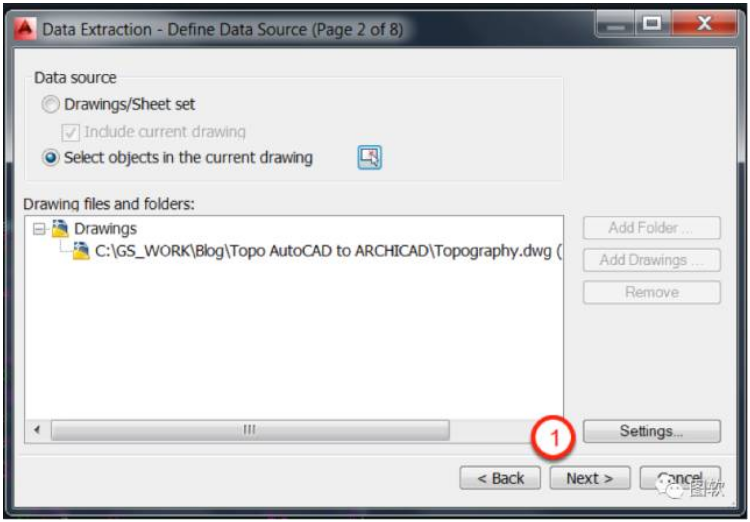

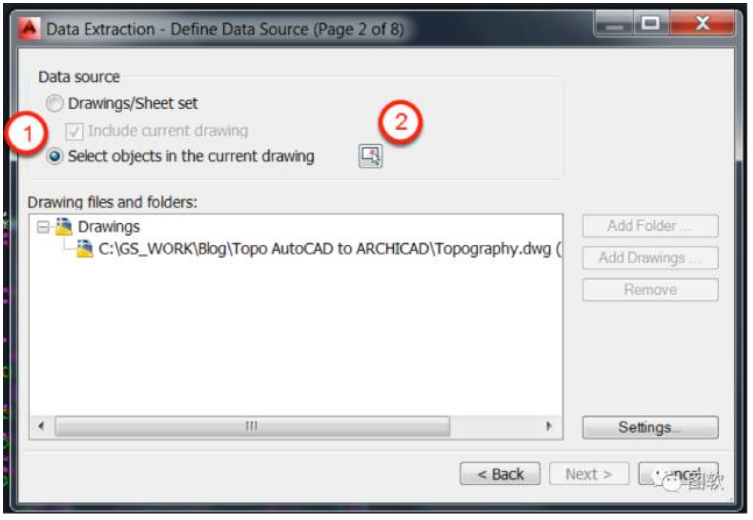

    1、选择“在当前视图中选择对象”

    2、单击选中的对象旁边的按钮（方块）

    框选全部对象，点击“Enter”键。

    1、单击“下一步”

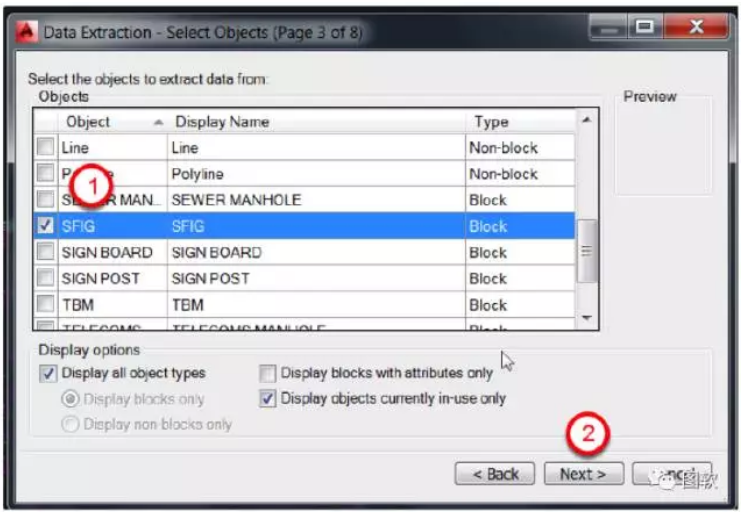

    1、勾选代表测量点旁边的方块，这里我们选择SFIG，我们通过第一步的LIST命令中可以查看得出。

    2、单击“下一步”

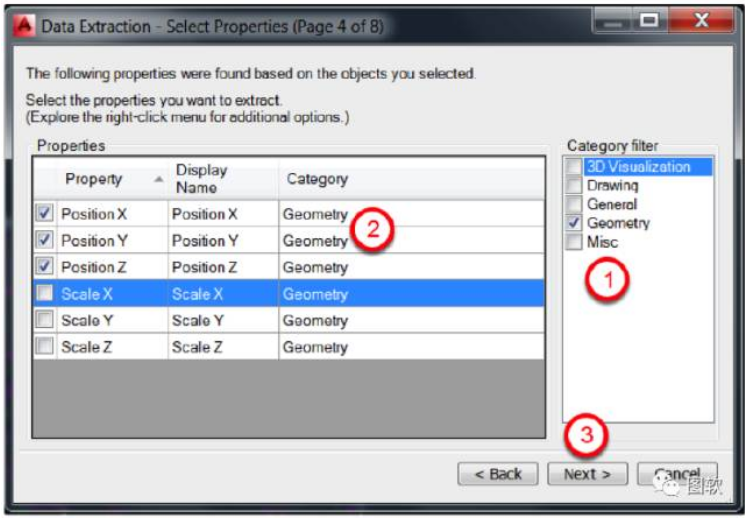

    1、在类型过滤器中选择“几何图形”

    2、勾选位置X、位置Y、位置Z

    3、单击“下一步”

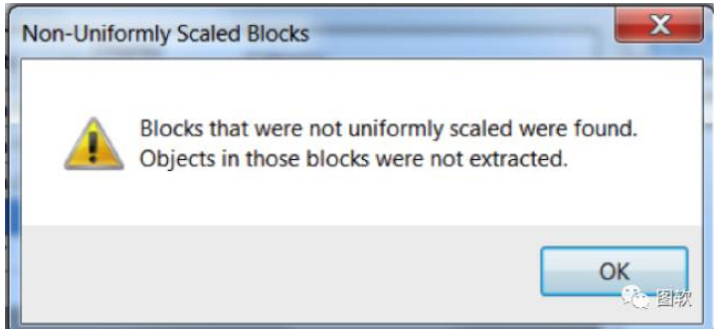

    如果出现下面的提示框，请检查并且修正被影响到的块：

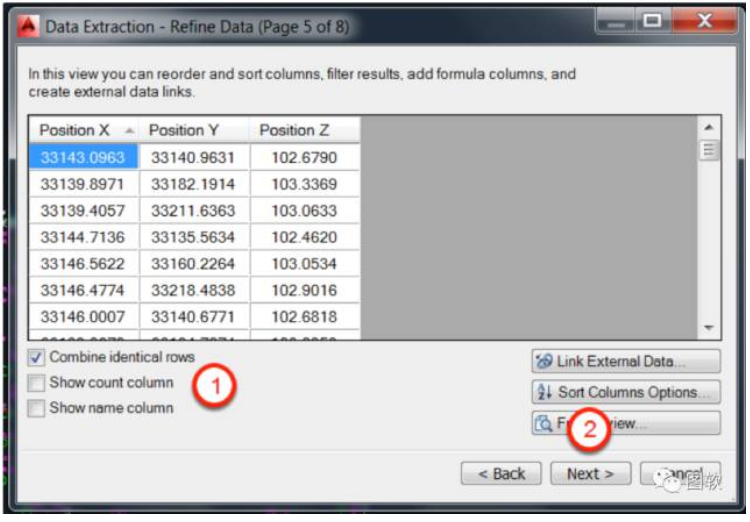

    1、取消选择我们不需要的“显示计数列”和“显示名称列”；

    2、单击“下一步”

    1、选择“将数据输出至外部文件（.xls.csv.mdb.txt）”

    2、单击文件名填写框前的按钮

    1、命名

    2、将文件存储为*.txt

    3、单击“保存”

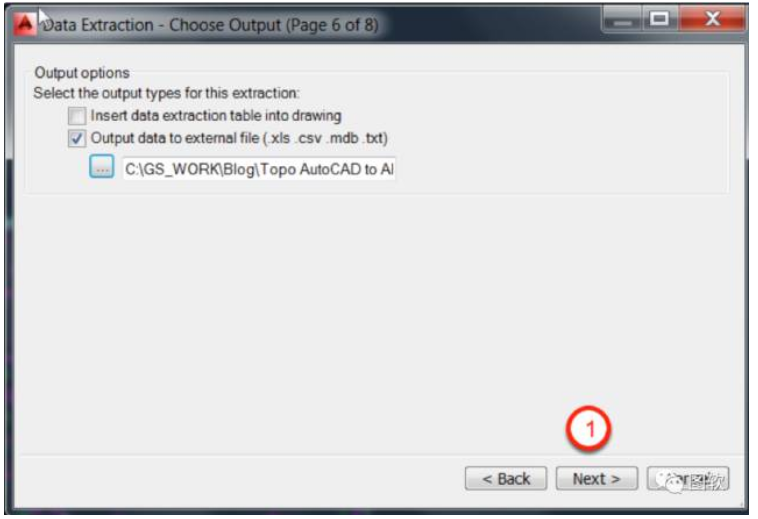

    1、单击“完成”以完成提取数据

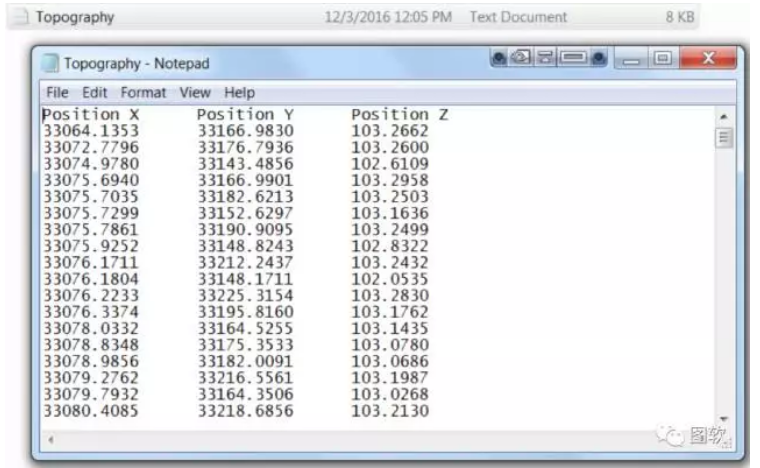

    数据文件如下所示，现在我们已经准备好把这些数据导入ARCHICAD了。

    把数据导入ARCHICAD

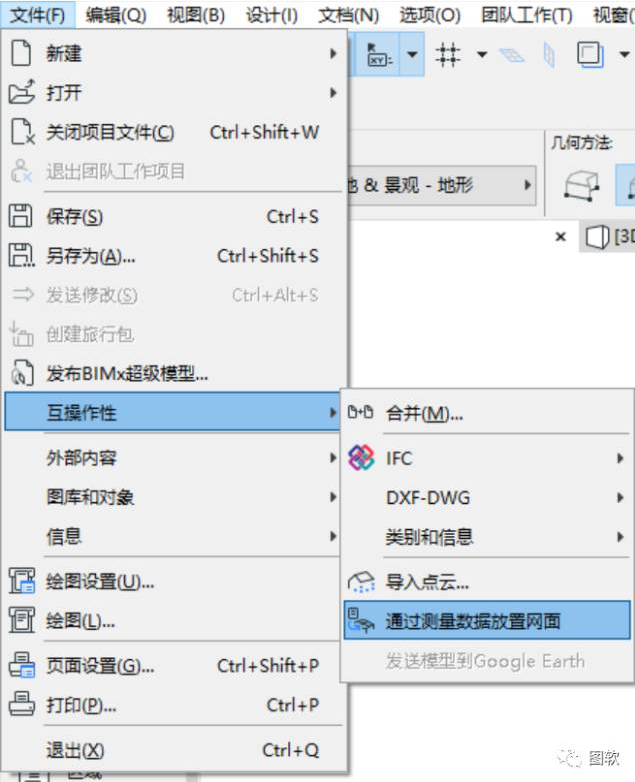

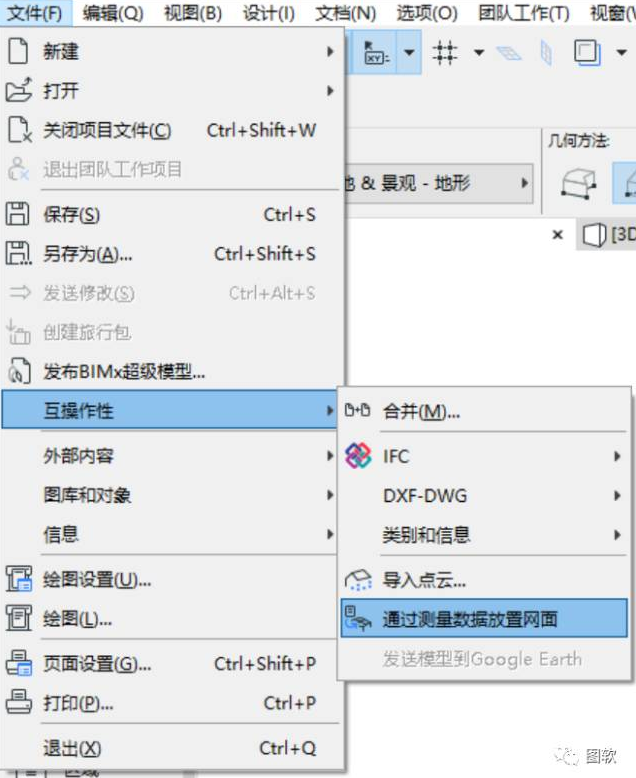

    1、单击“文件”菜单

    2、选择文件→互操作性→通过测量数据放置网面

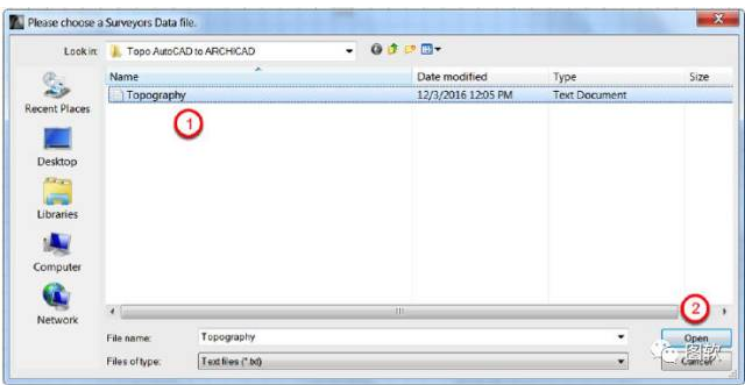

    1、选择该文件

    2、单击“打开”

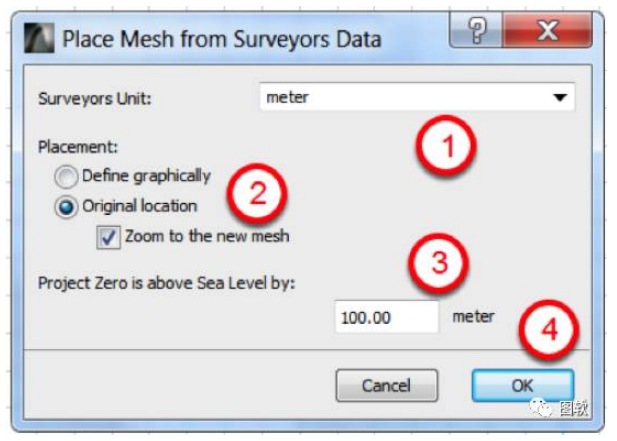

    1、选择“m”作为测量单位

    2、选中“初始位置”，和“缩放到新网面”

    3、在项目零点在海平面以上输入“100.00”米

    4、选择“确定”

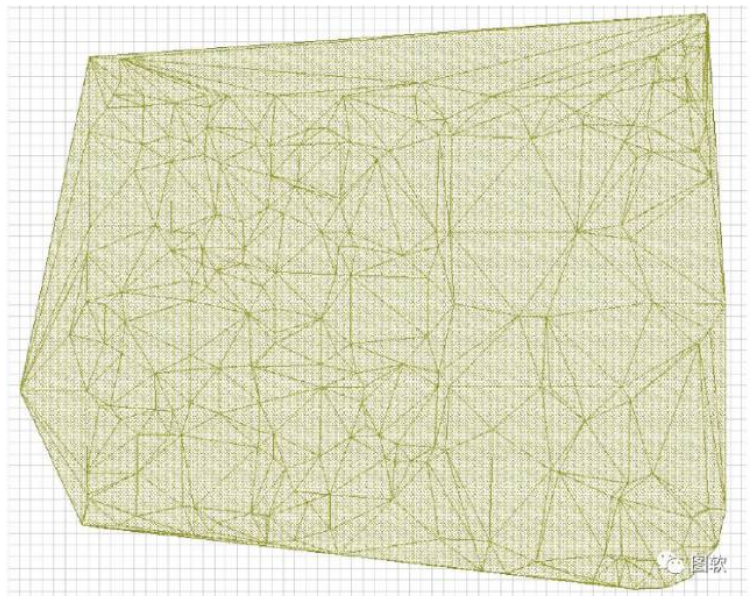

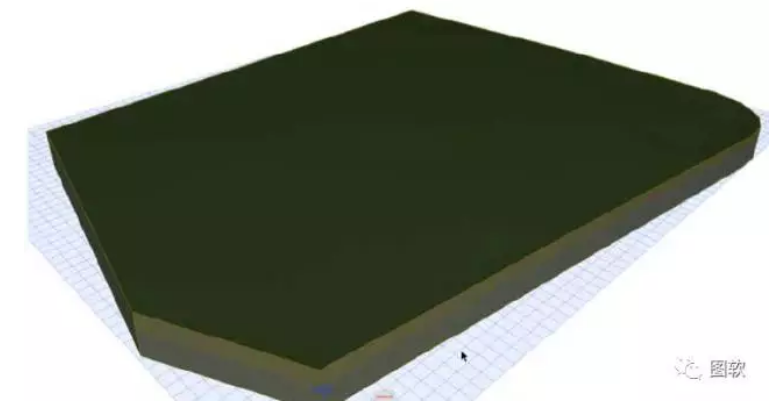

    根据所选文件中的点数据，网面将会被创建如下：

    验证

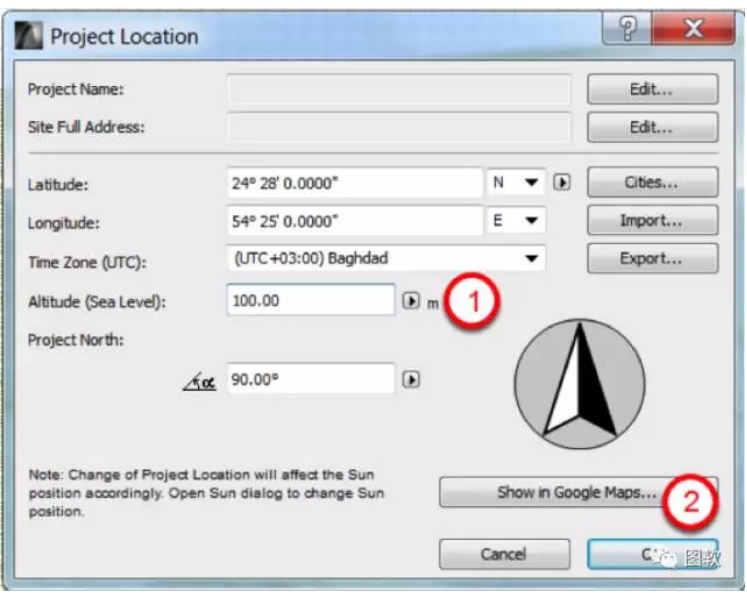

    转到选项→项目个性设置→项目位置以设置海平面高度：

    1、在“高度（海平面）”处键入100.00

    2、点击“确定”

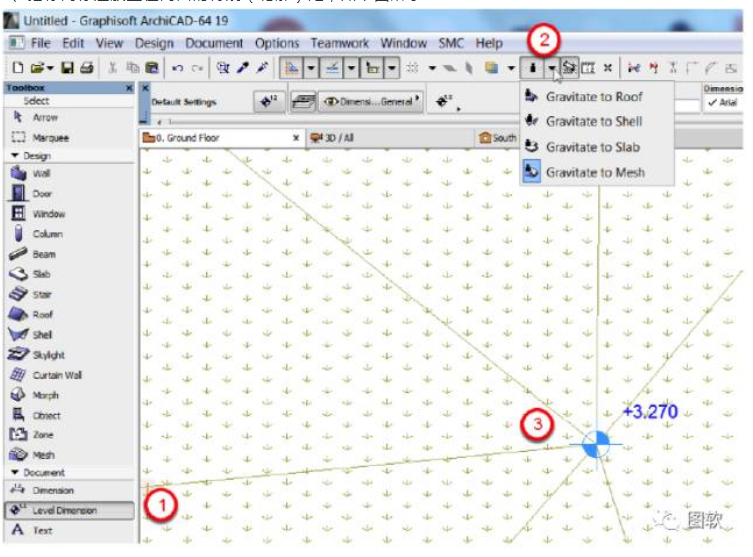

    1、选择左侧工具栏中的文档→楼层标高标注

    2、工具栏中选择“向网面倾斜”

    3、把标高标注放置在网面的脊线（轮廓）处，如下图所示：

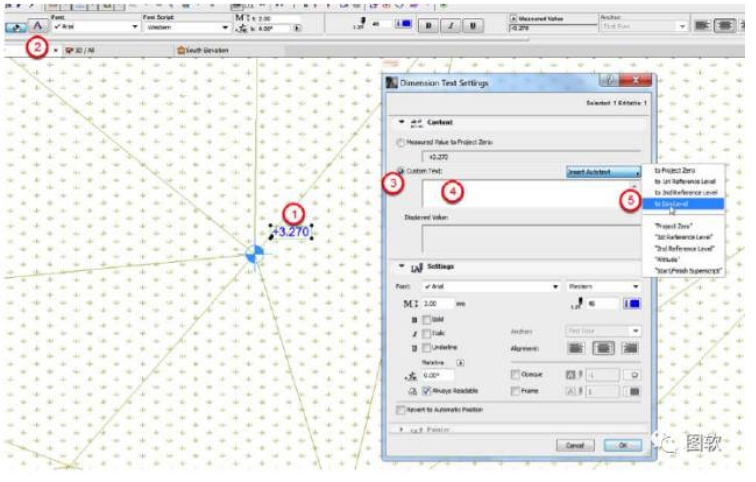

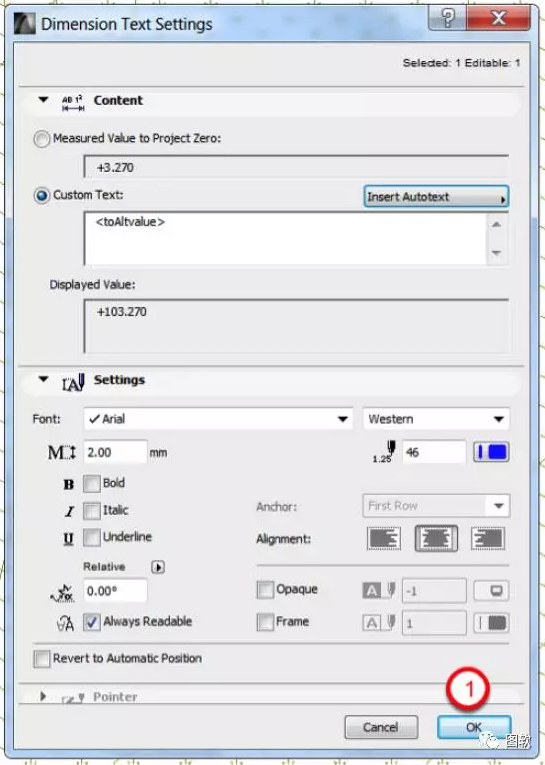

    1、选中文字

    2、单击“设置对话框”

    3、选择“自定义文本”

    4、插入自动文本→到海平面

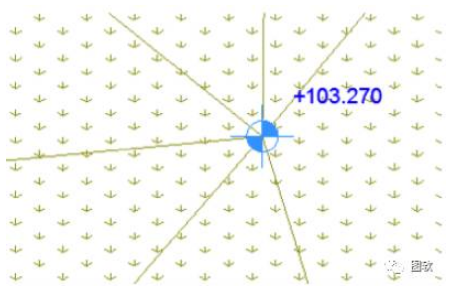

    1、单击“确定”。距离海平面的数值将会显示出来，这样就可以验证是否正确了。

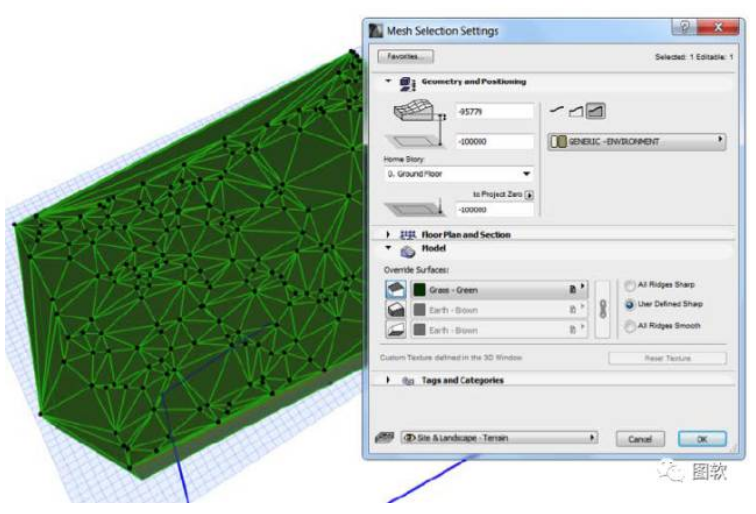

    转到3D视图，打开网面选择设置，在模型选项卡下，选择“用户定义的脊线尖锐度”，使网面更加光滑。
