    新的开洞工具怎么样？

    很好很强大。

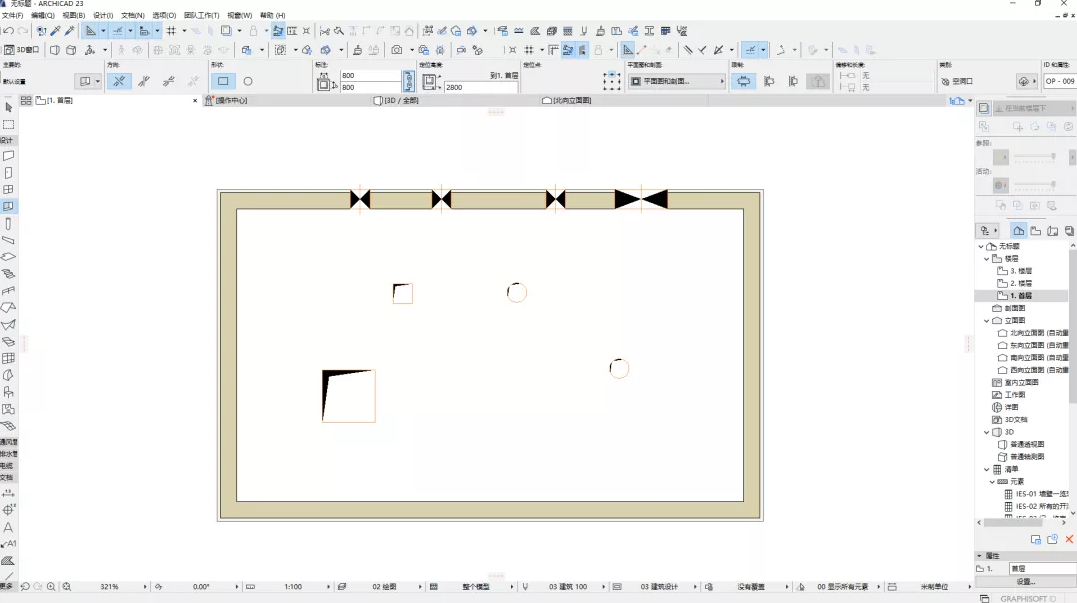

    使用新的开洞工具创建一个洞口是非常便捷的，我们只要选中【洞口工具】，然后在墙或板上点击，就可以开洞了。

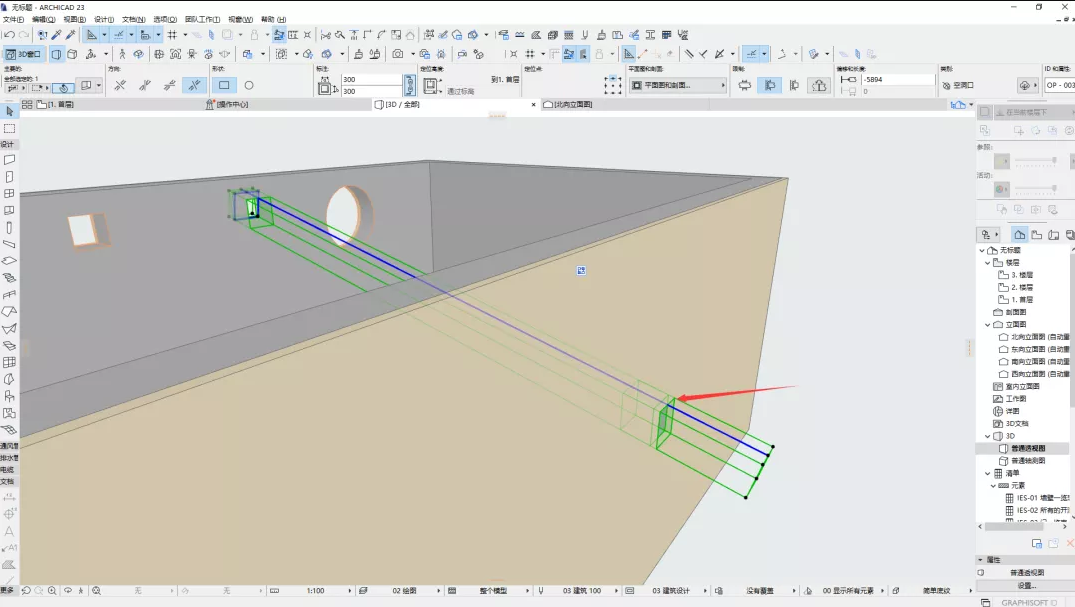

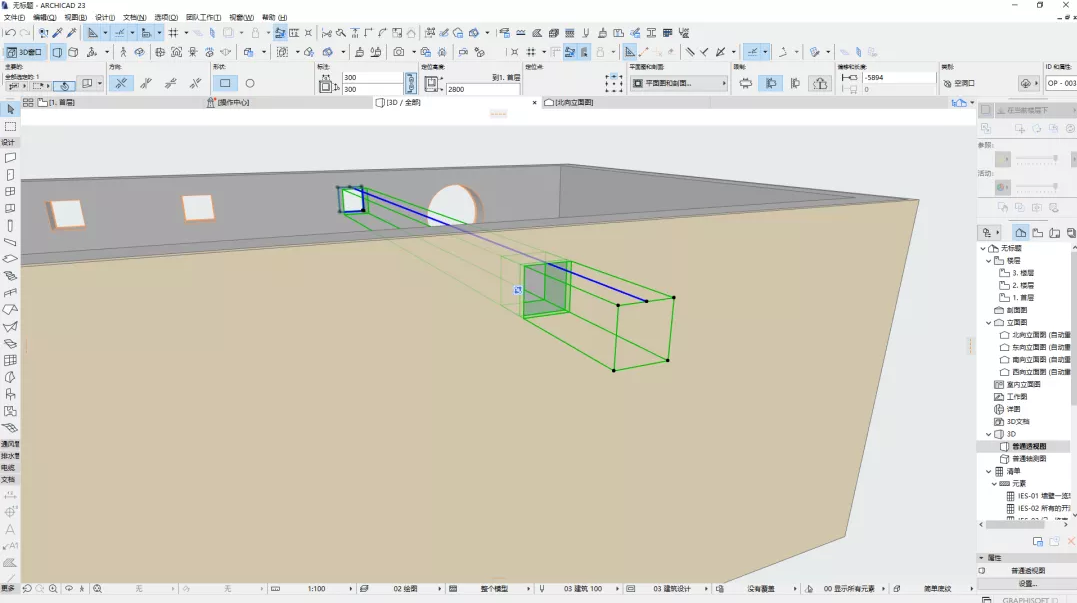

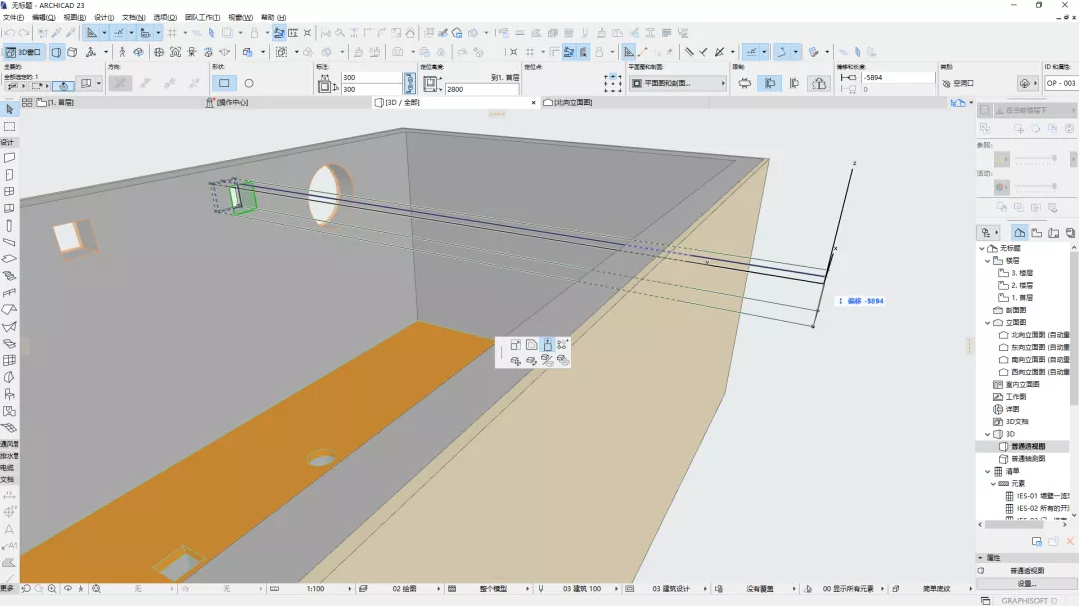

    在三维中，我们可以拉长洞口，并将洞口联通两道墙。

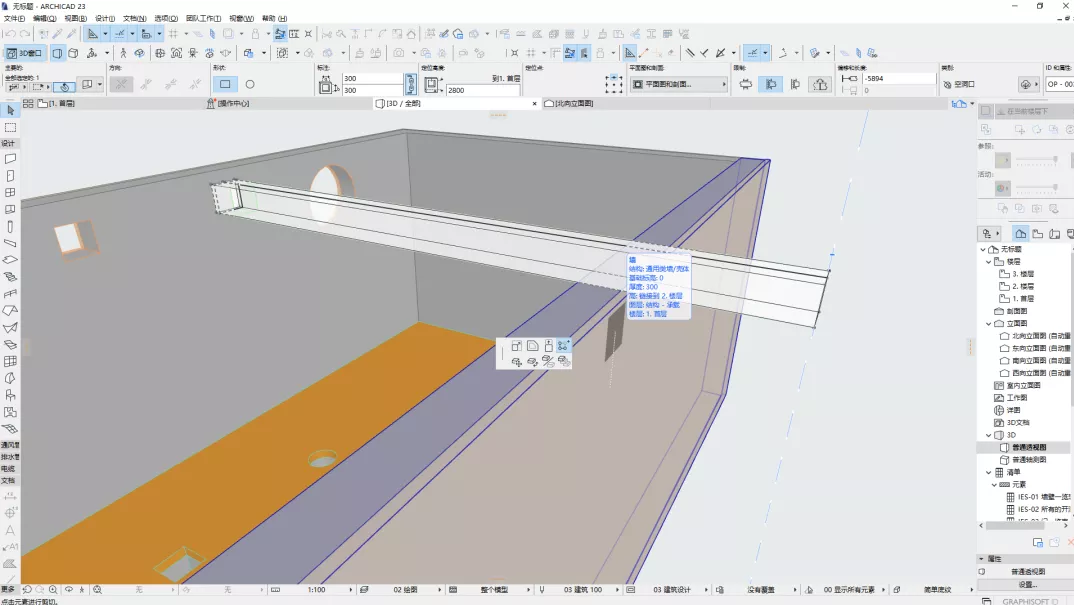

    然后使用弹出式小面板中的功能增加开洞元素。

    这样通过一个洞口工具，就可以在两道墙上开洞。

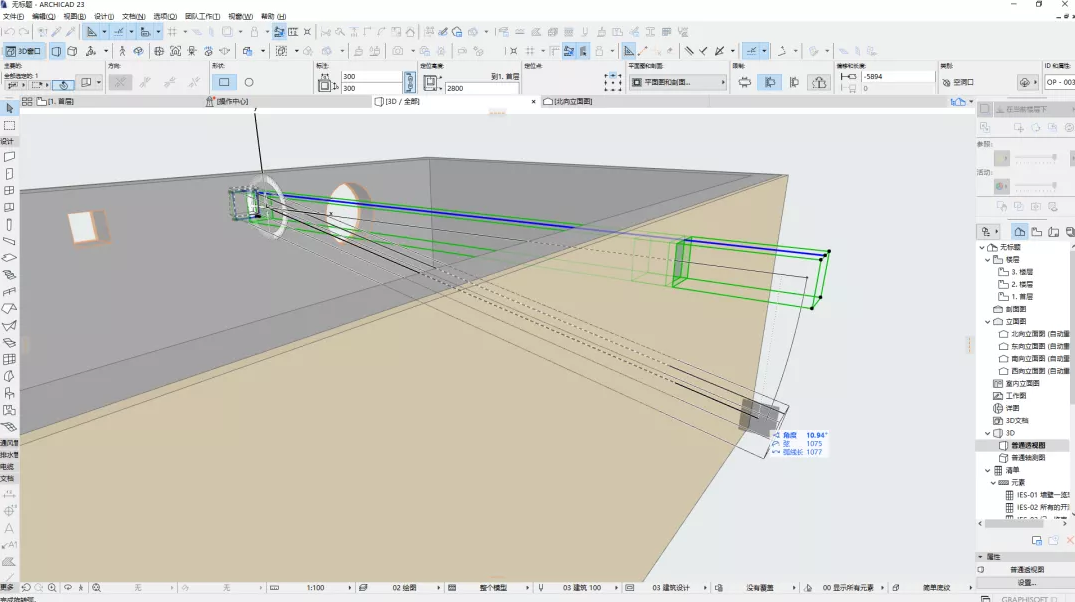

    我们可以控制这个洞口旋转，相应的洞口位置和延伸方向也会发生变化。

    洞口位置变化很明显，洞口的延伸方向也是按照洞口工具的方向。

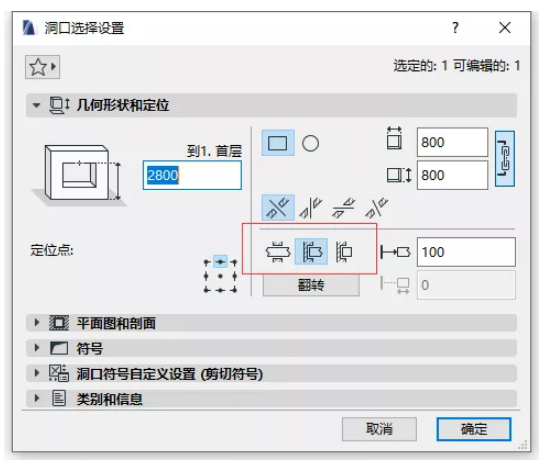

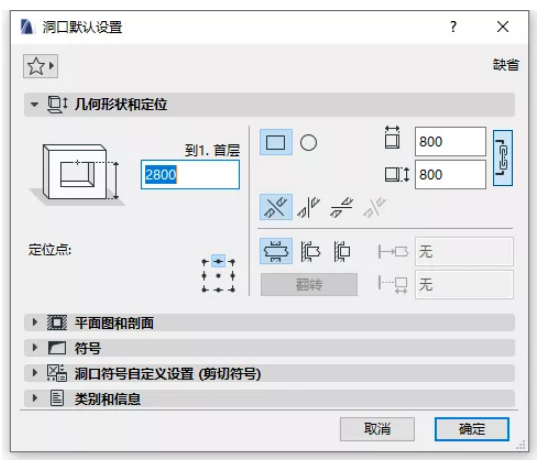

    上面是对洞口基础功能的一些测试，我们来看看洞口的设置相关。首先是洞口的【几何形状与定位】，洞口可以支持矩形洞口和圆形洞口，尺寸可以由我们自行定义。定位点有9个位置可以选择。洞口和元素的方向关系也可以设置。

    这里比较有意思的是这个功能，我理解为“洞口的深度”，当我选择中间这个【固定其中一边】，我就可以做一个壁龛？

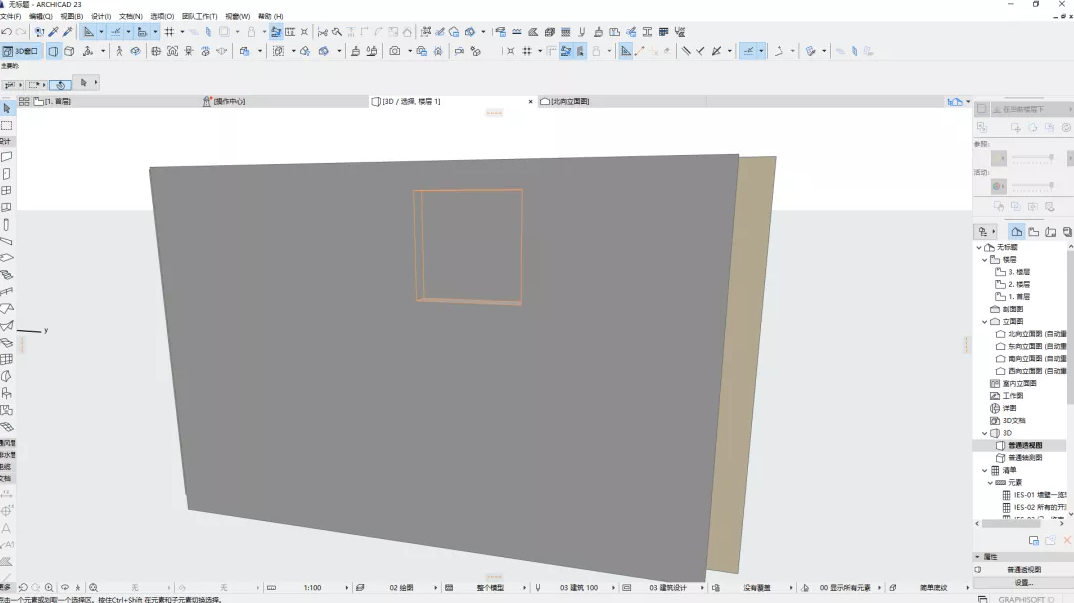

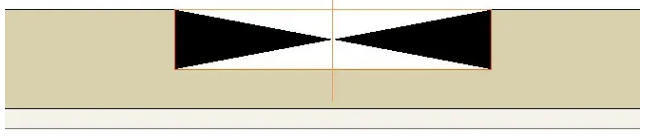

    创建后是这个样子的，二维表达和三维模型。

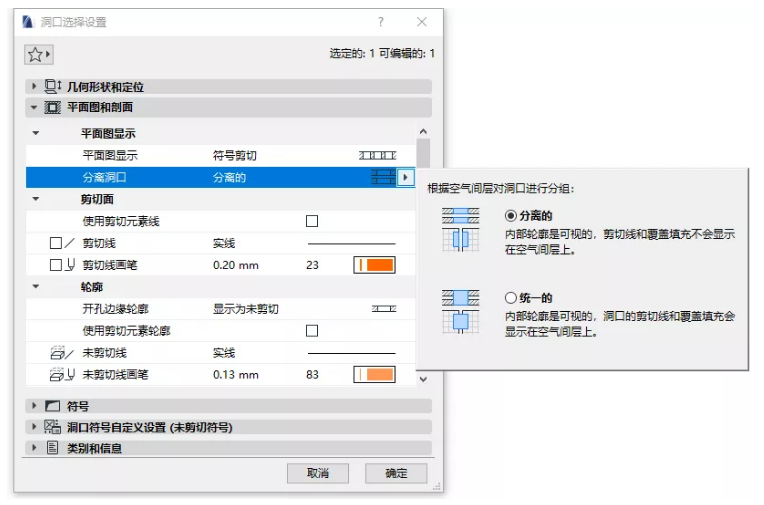

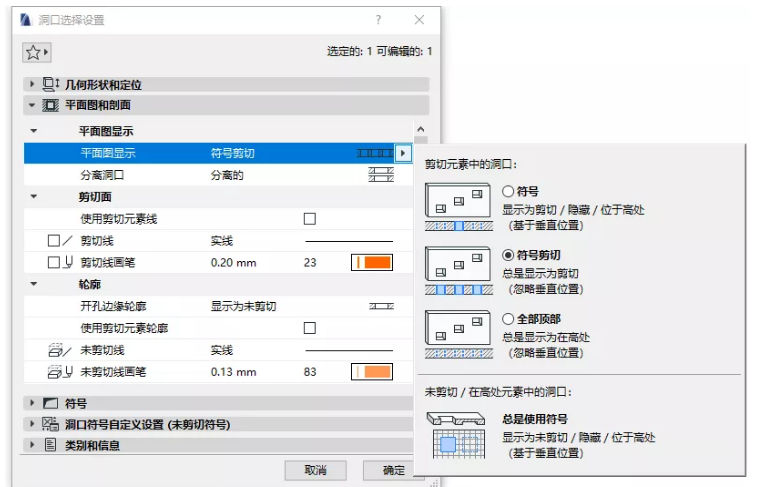

    在【平面图和剖面】中提供了平面图显示样式的几种方法以及相邻元素的洞口显示规则。

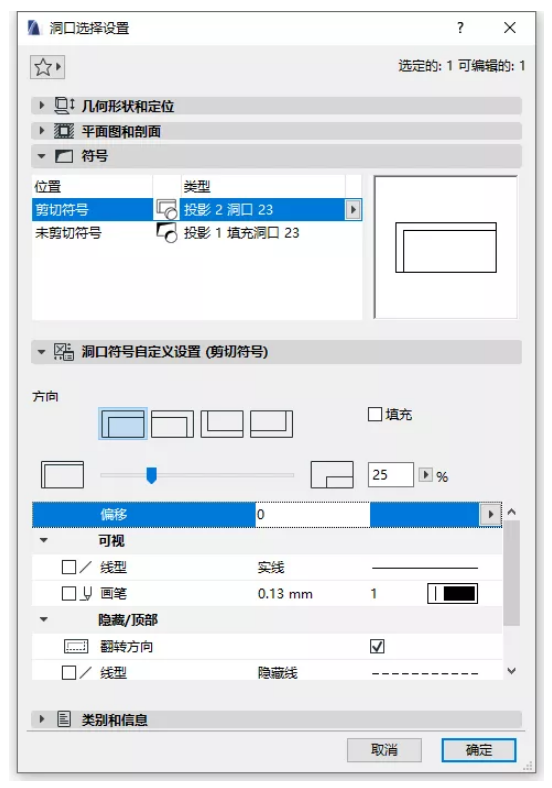

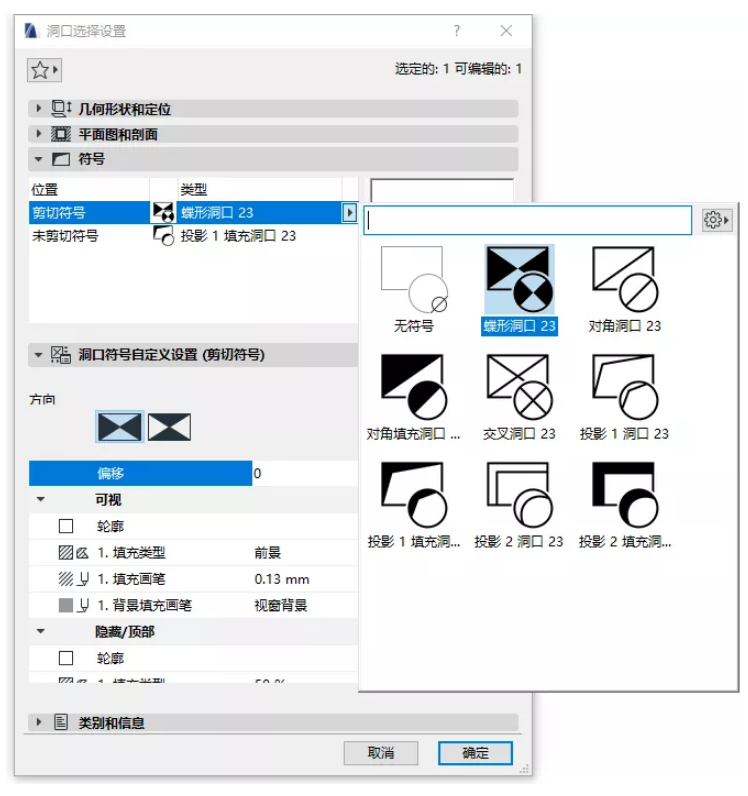

    【符号】有多种洞口符号可供选择。

    对符号更细致的设定。

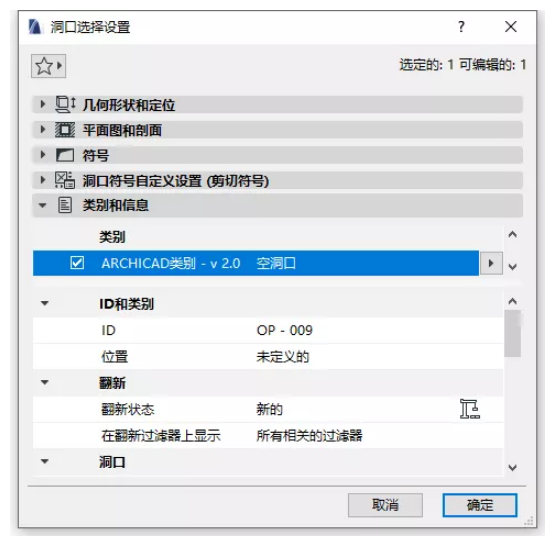

    洞口工具和其他三维工具一样具备信息，这对于信息的管理将十分的方便。

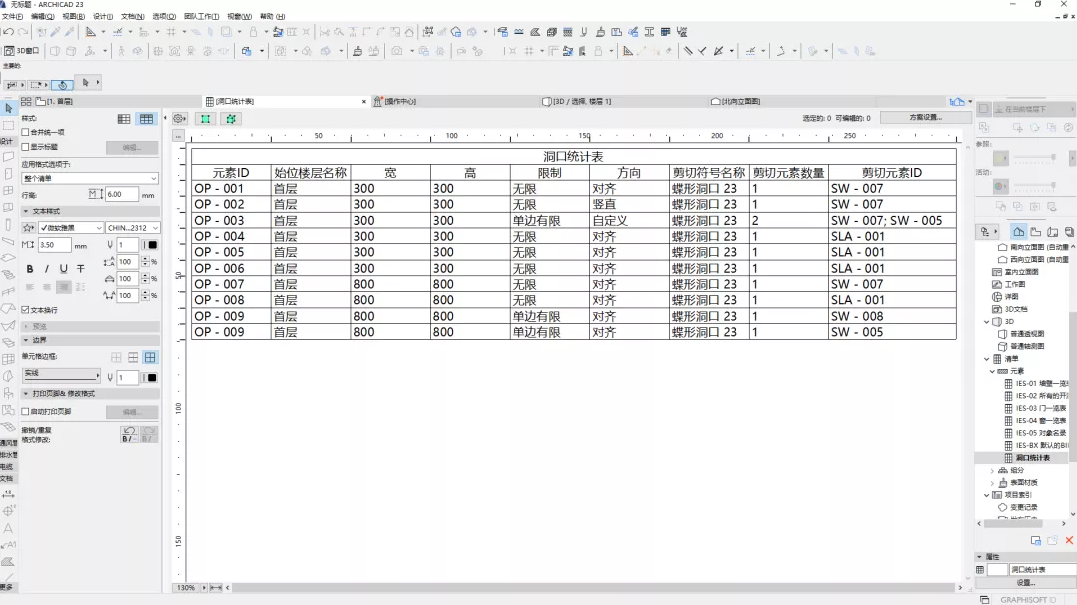

    我们可以在清单中进行信息的统计。（很可惜的是没有默认清单，而默认的开洞一览表其实是门窗表）我们简单的创建一个洞口清单。

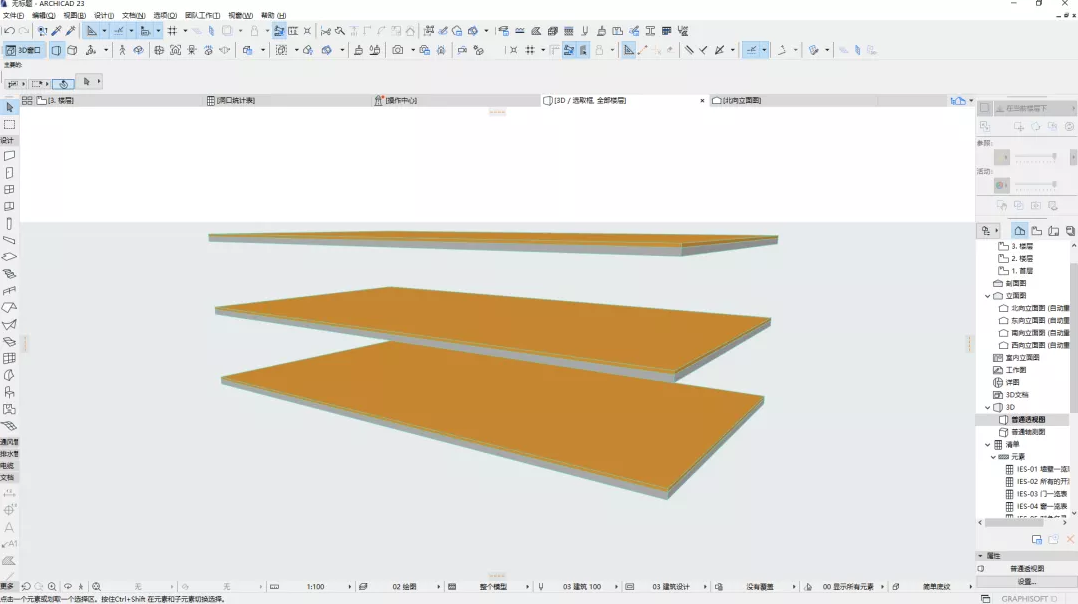

    如果你认为开洞工具仅仅这么简单，sonaive。接下来我们来看洞口工具“引发赞叹”的使用方式。这里有三层楼板。

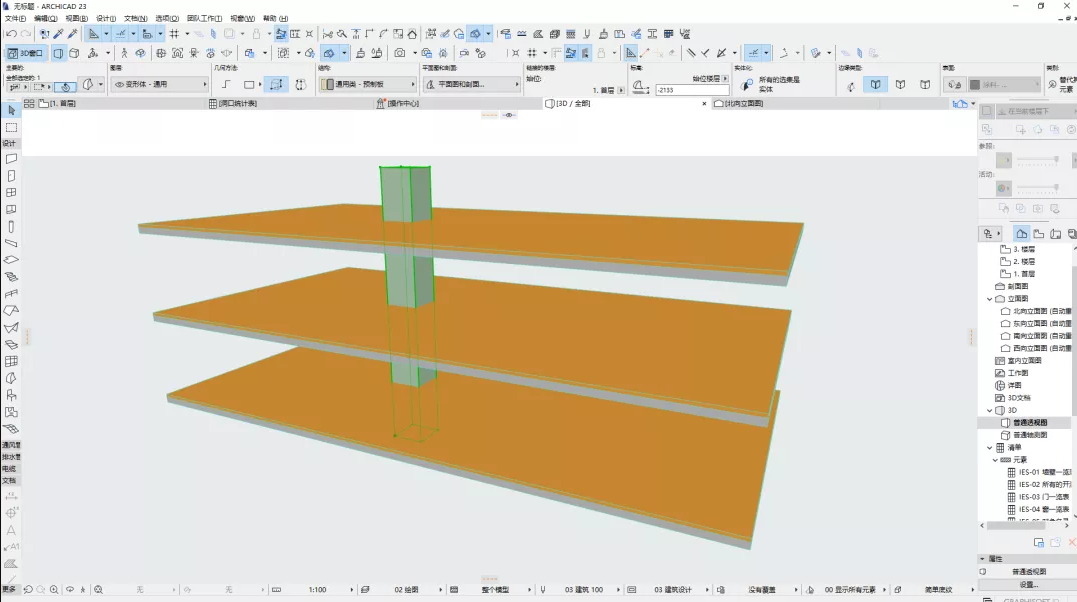

    我使用变形体工具建立了一个竖向的长方体！

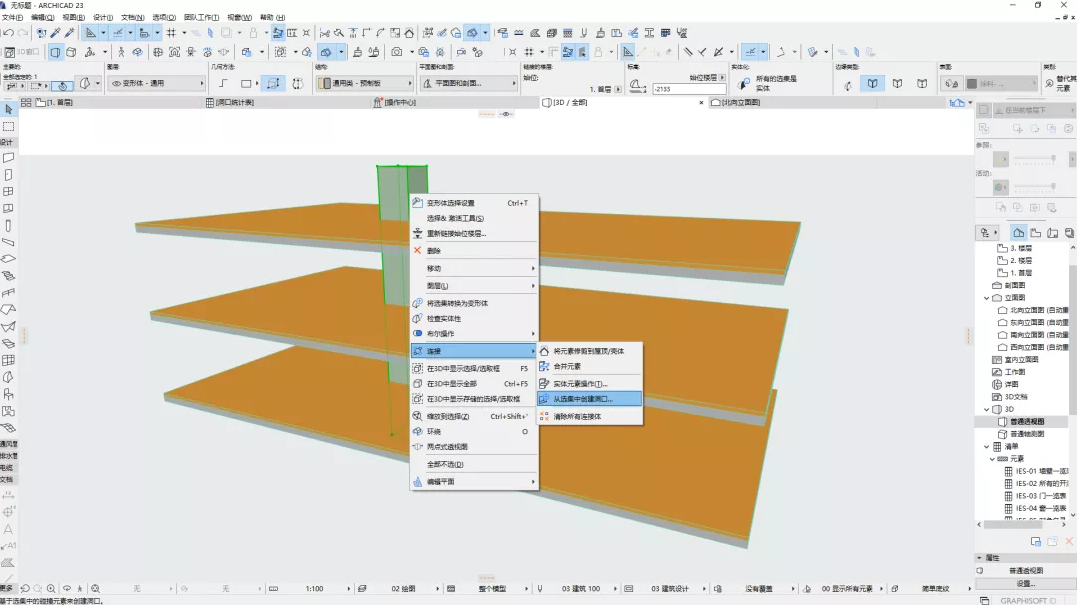

    右键变形体，选择【连接】-【从选集中创建洞口】。

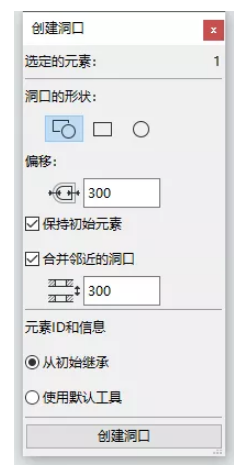

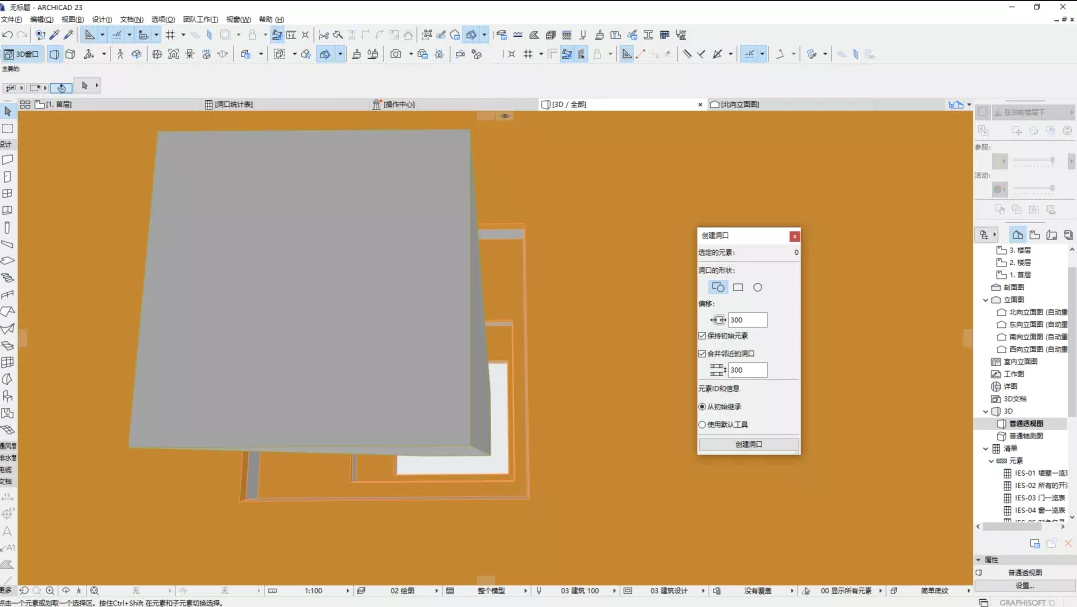

    弹出的【创建洞口】对话框可以对将要创建的洞口进行一些设置。我们直接点击【创建洞口】来看看效果。

    这三层楼板自动建立了洞口。

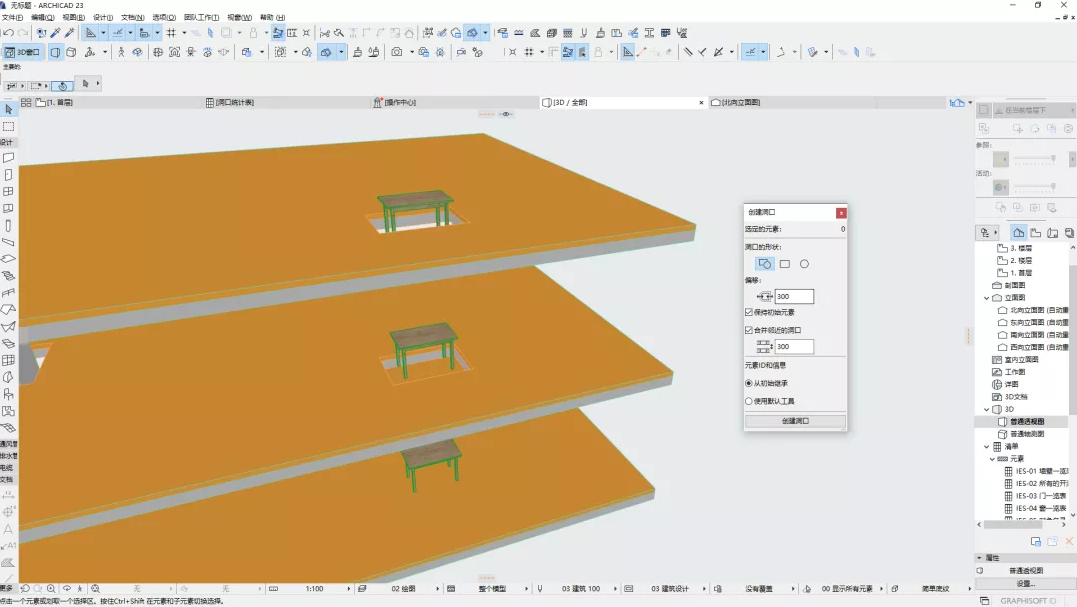

    除了变形体外，我还测试了其他实体元素。只要实体元素和楼板有实体重合，就可以自动开洞。下面是我使用桌子对象，和楼板进行了穿透重合、未穿透重合以及紧贴的情况下的开洞情况。紧贴因为没有实体重合，则没有自动开洞。

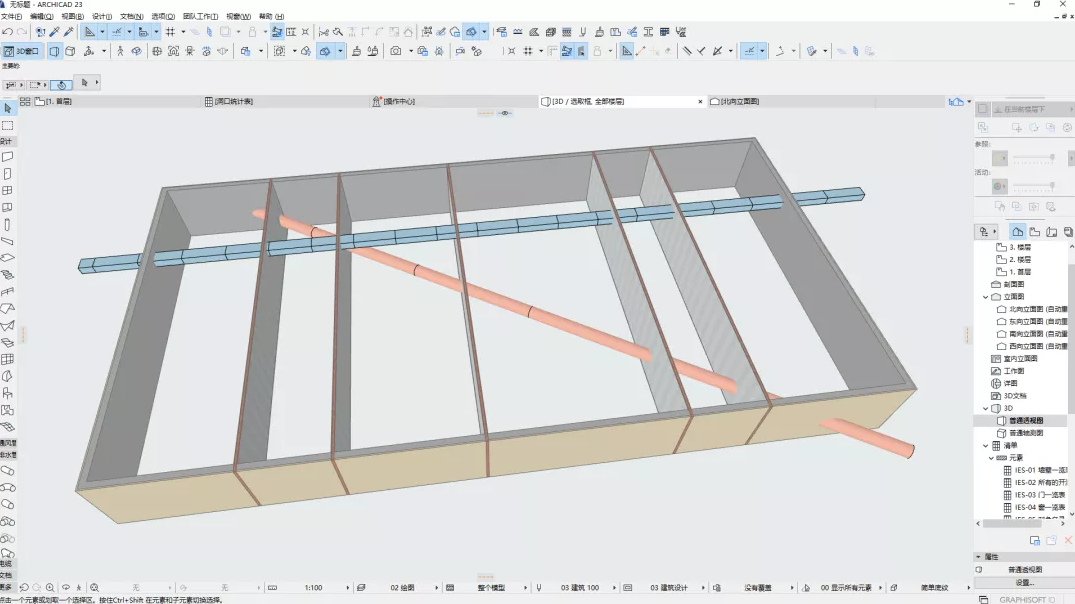

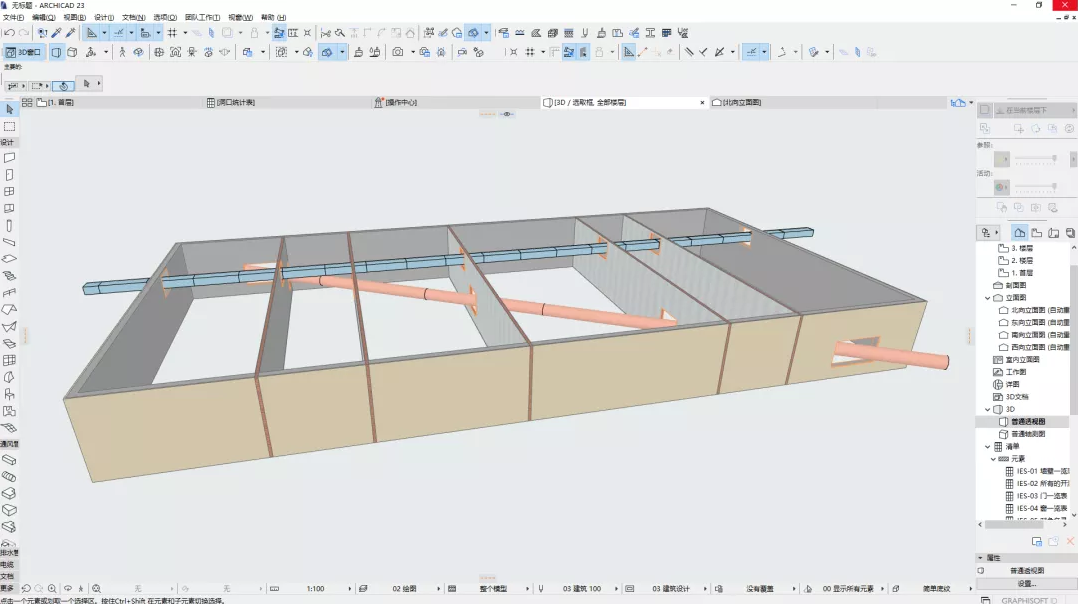

    更加让人赞叹的是这个。我创建了一些墙体和管道。

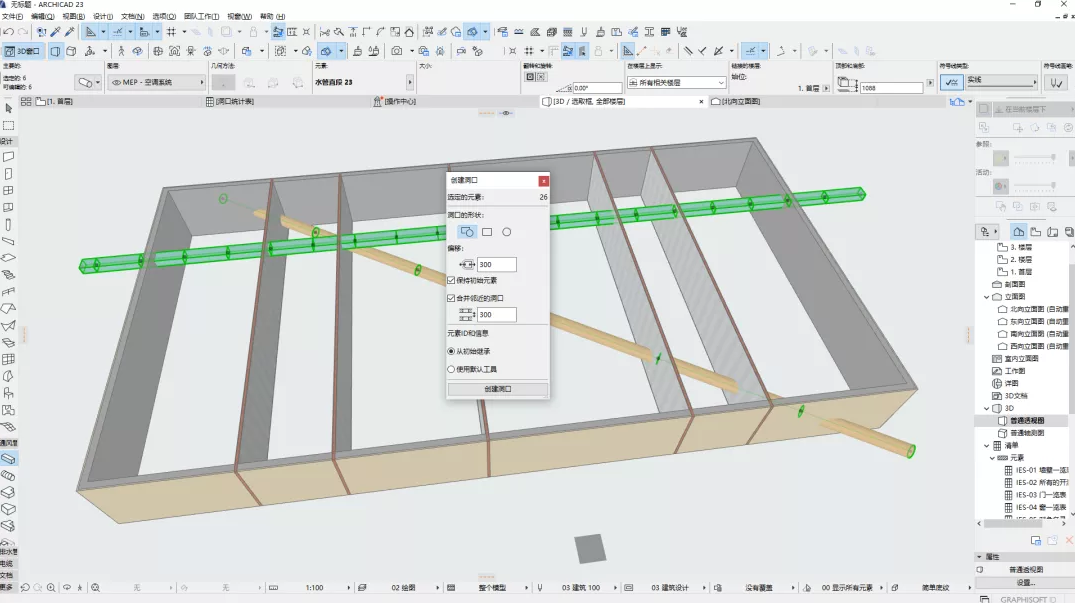

    选中全部管道后，执行开洞命令。

    所有和管道碰撞的墙体，全部自动开洞。

    鼓掌！！！

    利用新的洞口工具，在开洞方面真的是非常强大，特别是多专业协同的时候，提高的效率不是一点半点！不过，我测试了几乎全部类型的实体元素，几乎都可以实现自动开洞，但是我不建议小伙伴们使用梁和柱来做，因为涉及到软件的构件减除规则，开洞会有影响。
