Revit云线批注的妙用

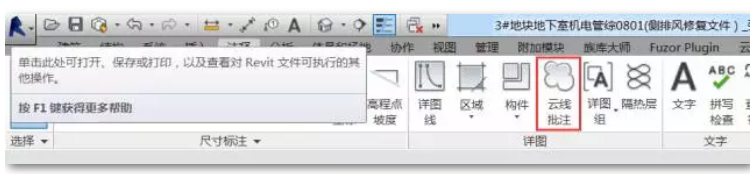

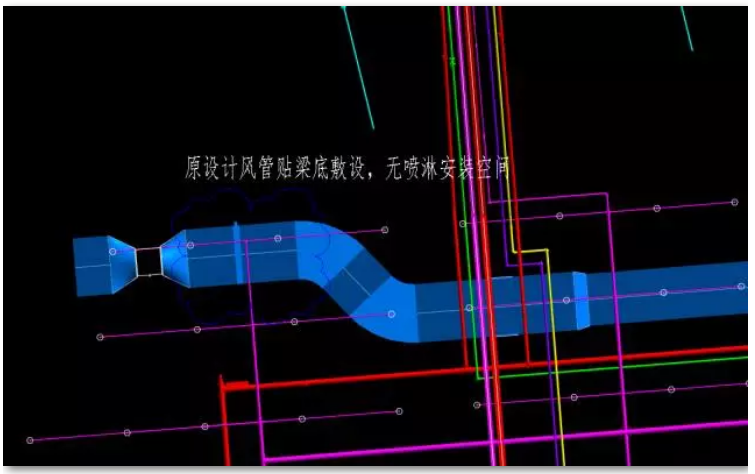

利用Revit建模、模型调整过程中有时发现问题后不想再建立文档进行文字记录说明，这时我们可以利用“云线批注”（如图1）在Revit里面直接进行标记并配以文字说明（如图2）。
图1
图2
然而如果问题较多时，文字说明添加较多，会显得杂乱而且会有被误删除的可能，给工作带来诸多不便。

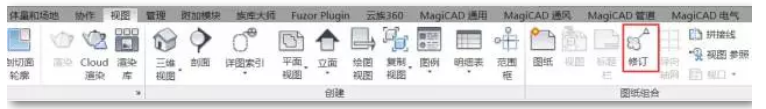

此时我们可以利用“视图”选项卡，“图纸组合”面板，“修订”命令，如图3。
图3

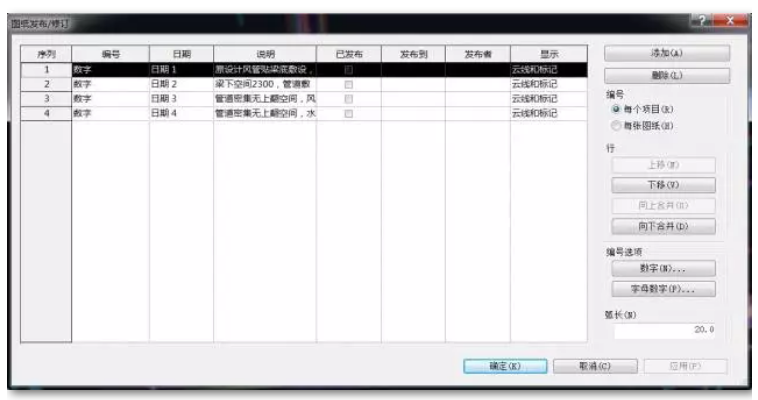

创建多种云线类别，如图4。
图4

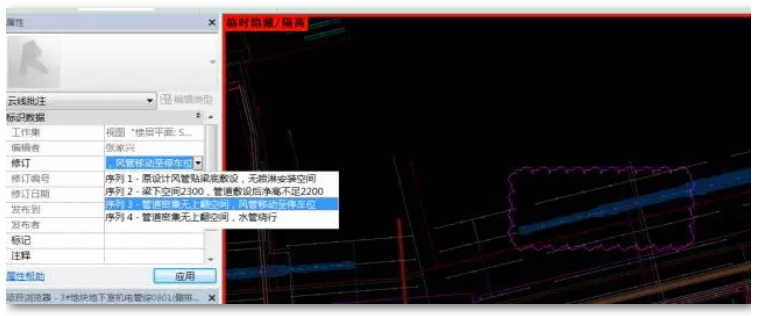

在进行云线批注的添加时便可以在实例属性中选择相应注释类别，如图5。
图5

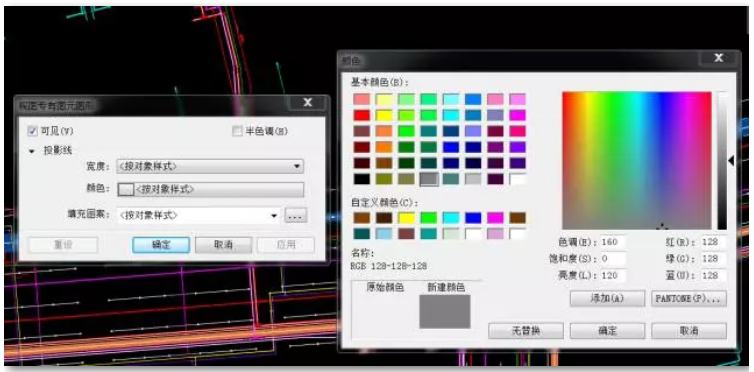

同时，我们可以根据云线批注问题的类别不同利用云线的颜色进行区分：选择云线右键“替换视图中的图形”修改云线颜色。如图6。
图6
文章作者：张家兴
