如何来解决CAD导入Revit时显示文件模型空间内无有效图元？

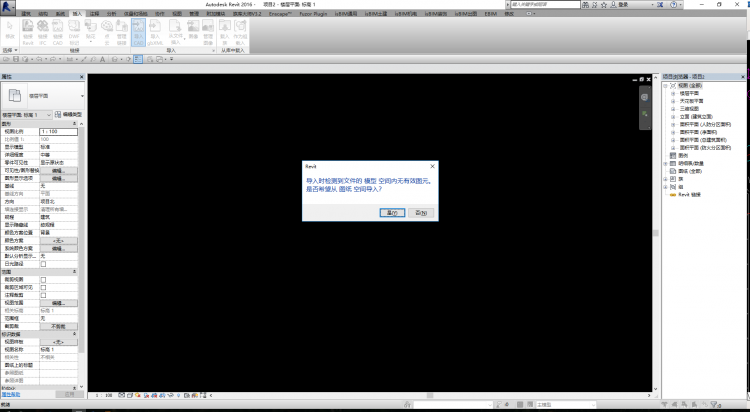

在BIM项目建模过程中，将CAD导入进Revit经常会出现各种各样的问题，先介绍其中一种：导入时检测到文件的模型无有效图元，如图所示。解决方法如下。

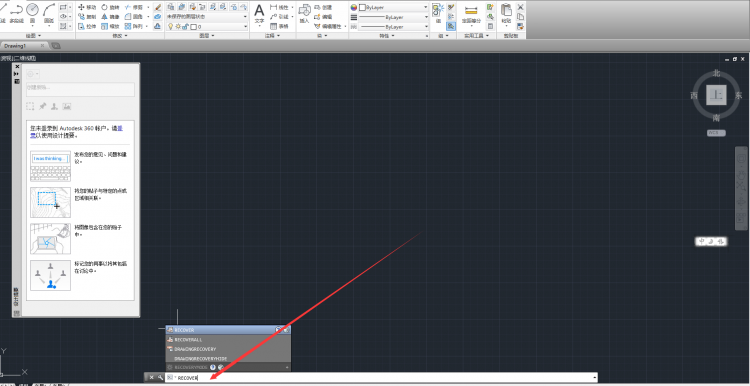

1.打开CAD软件，在箭头所指键入命令的地方输入“recover”，如图所示。

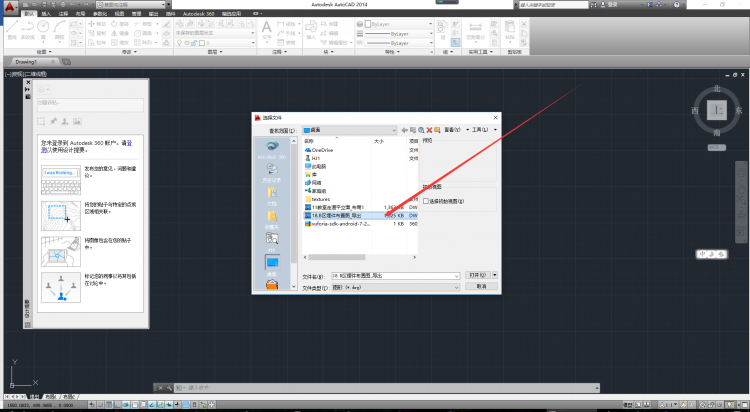

2.在弹出的窗口中选择问题图纸，点击“打开”，如图所示。

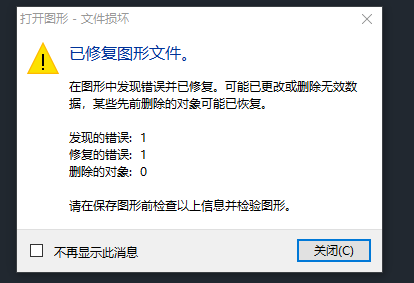

3.会弹出已修复图形文件窗口，如图所示。

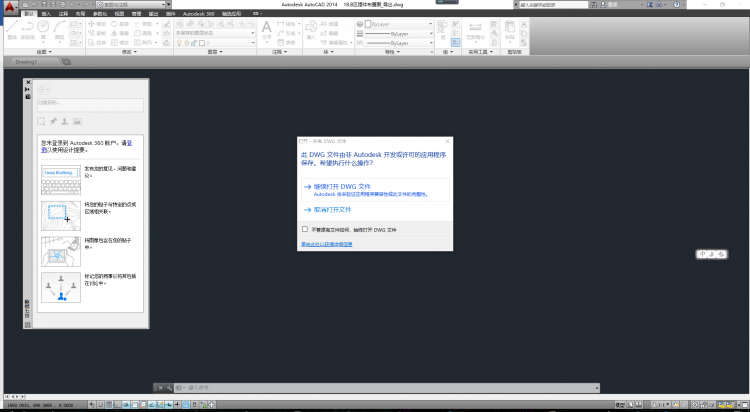

4.之后继续打开CAD文件并保存即可，如图所示。

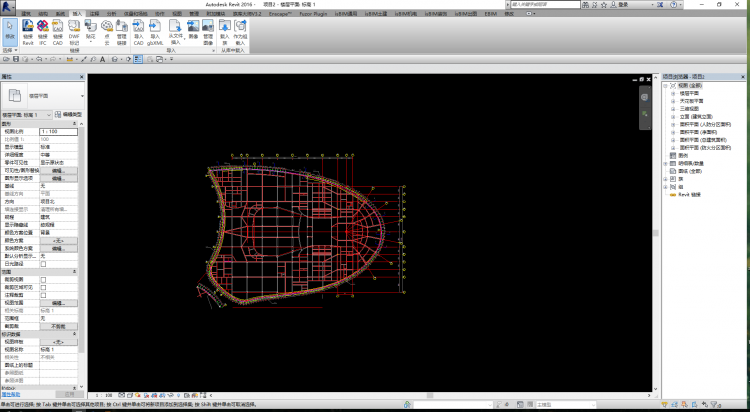

5.再导入Revit就不会出现问题弹窗，如图所示。
CAD导入Revit时显示文件模型空间内无有效图元解决的意义：通过学习上述文章，可以解决在Revit建模时导入CAD提示存在无效图元的情况，方便建模。
