    桥梁建设作为基础设施交通领域中重要的节点工程，具有结构特殊、空间三维线形要求高的特点。

    基于信息模型基础数据，运用BIM建模软件建立参数化桥梁BIM模型，为参与桥梁建设各方提供信息化交流平台，对实现建设对象可视化、施工进度控制动态化、信息数据采集智能化具有重要意义。

    根据实际项目案例，利用revit+dynamo可视化编程体系建立参数化桥梁BIM模型,以下为具体实现路径。

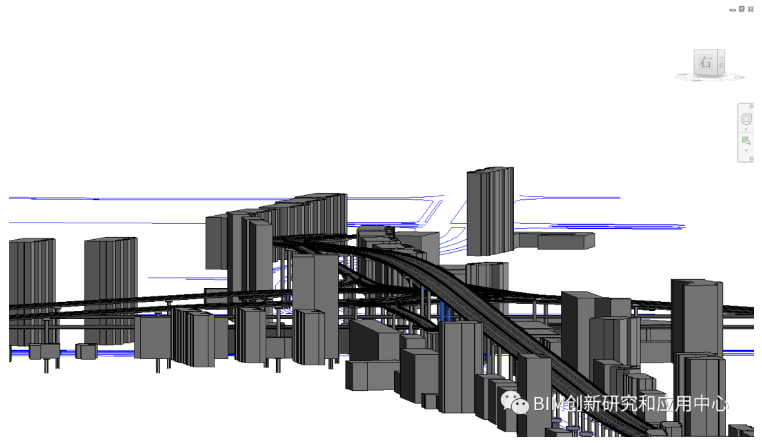

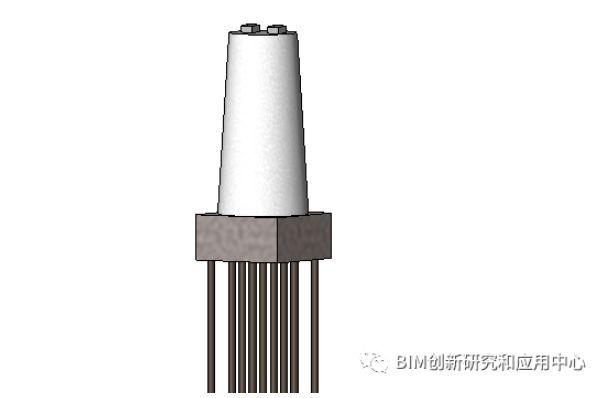

    先看成果：

    一、从设计图提取桩号平面坐标

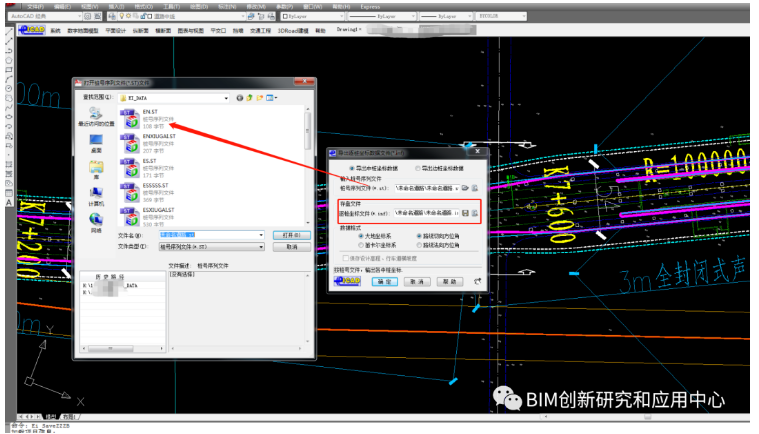

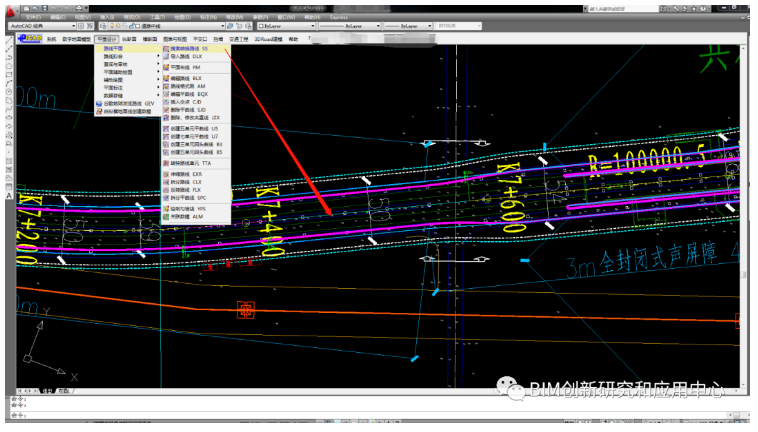

    1、转换中心线

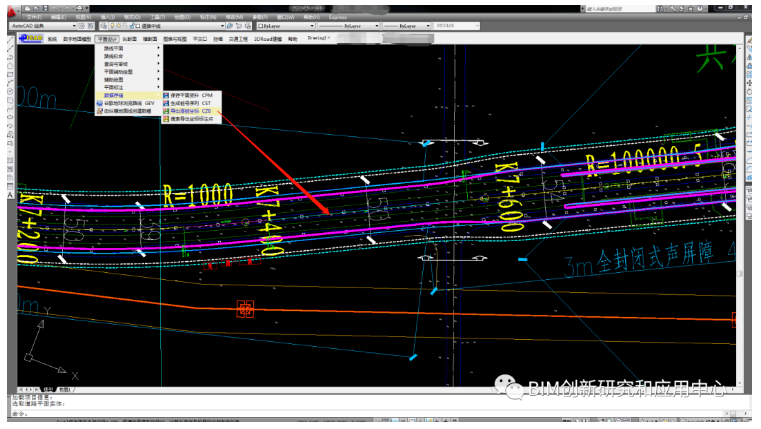

    2、生成桩号序列

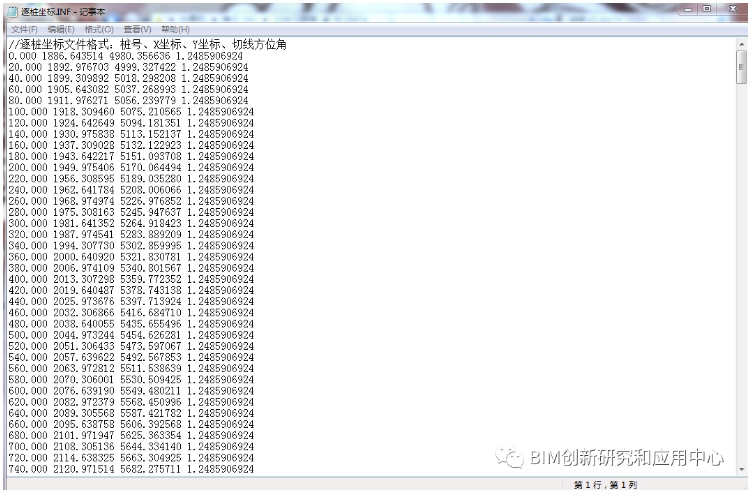

    3、导出桩号坐标

    二、计算各桩号高程

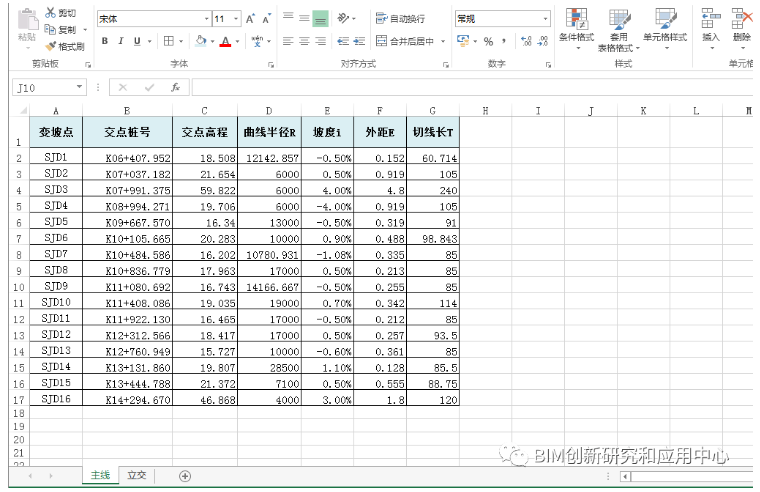

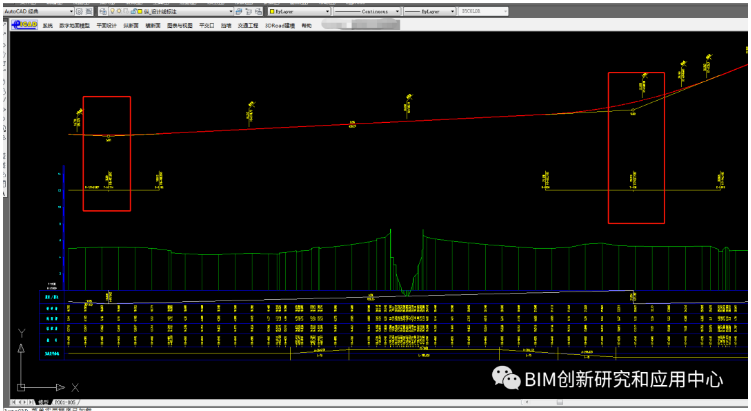

    1、整理纵断面变坡点数据

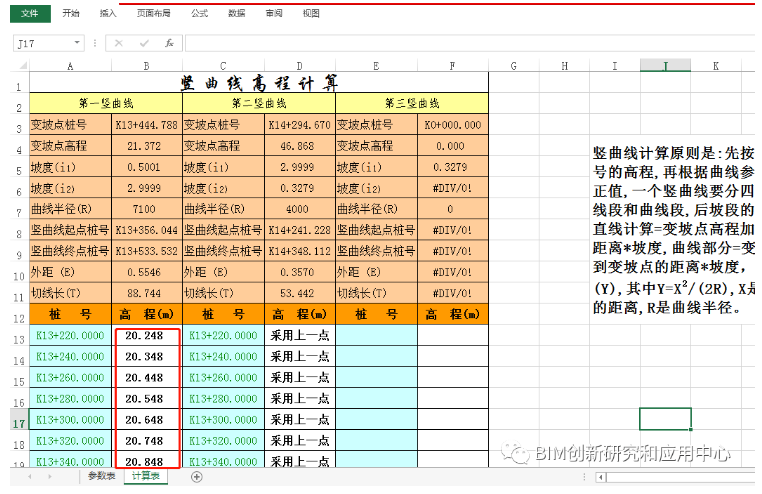

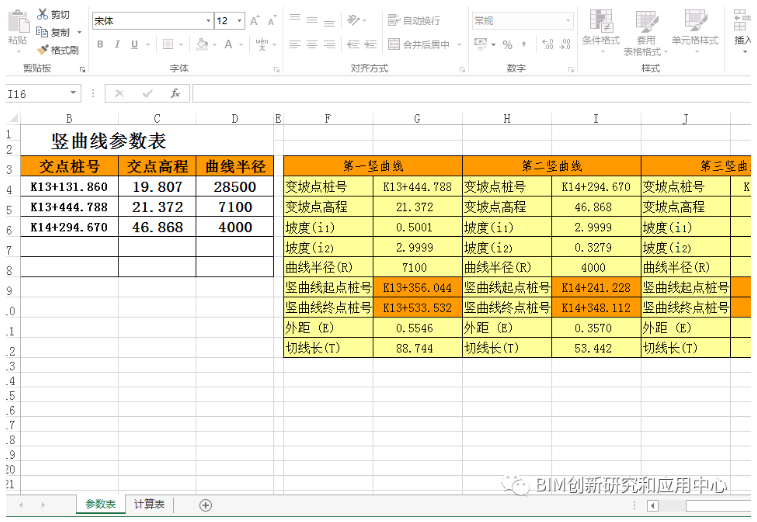

    2、将高程计算算法写入EXCEL，在参数表输入变坡点桩号、高程、曲线半径，即可批量计算范围内各点高程：

    三、整理三维点

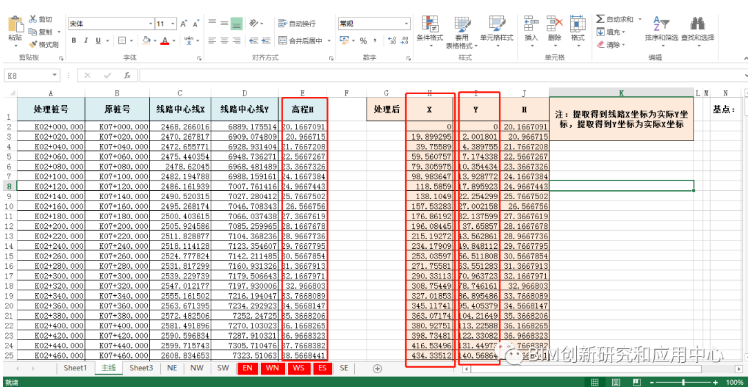

    将各桩号X、Y以及高程整理在Excel表中，方便后续dynamo读取。需要注意的是，提取得到的X、Y坐标数据为世界坐标，数值通常都很大。为revit处理方便，可选定一个基点（通常以桩号起始点或中间点），做各桩号点与该基点的向量差，取相对位置。即可得到数值较小的坐标值，且桥梁线形不改变。

    四、dynamo节点程序

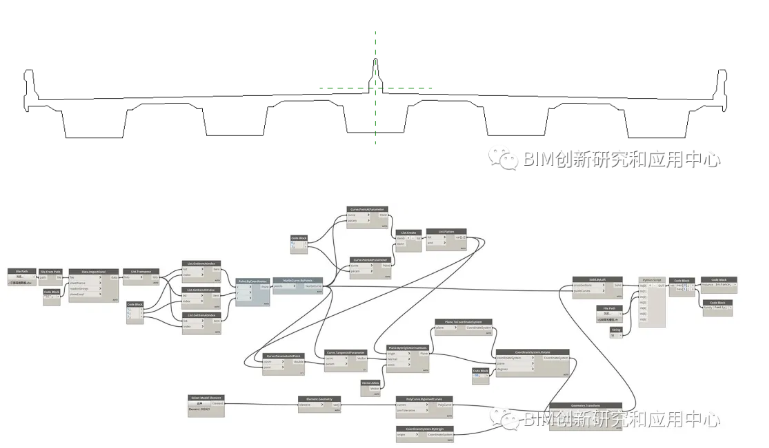

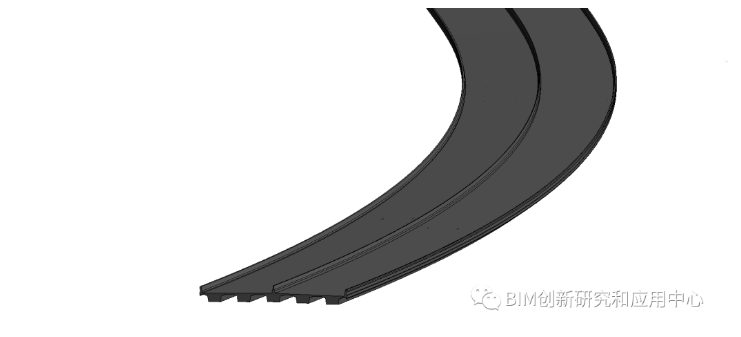

    基本思路是：将上述三步骤得到的三维点进行拟合，得到一条三维空间曲线，即桥梁中心线。并在每个三维点上建立坐标系，放置桥梁横截面轮廓族，进行放样融合。最后将得到的soild转化为常规模型并自动载入revit项目。

    五、其他

    对于桥梁下部结构和其他附属结构同理可依据桩号位置或范围自动放置。
