目前，BIM在土木交通行业的运用通常是利用其可视化功能，对具体的施工过程进行模拟，以供招投标或者方案评审时使用。所以，采用REVIT建立完模型往往才完成工作的第一步。

    图1

    图2

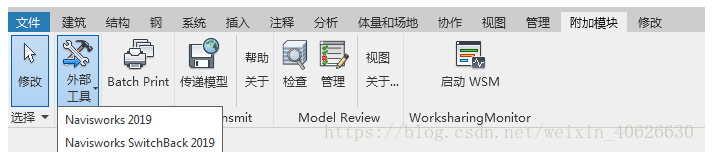

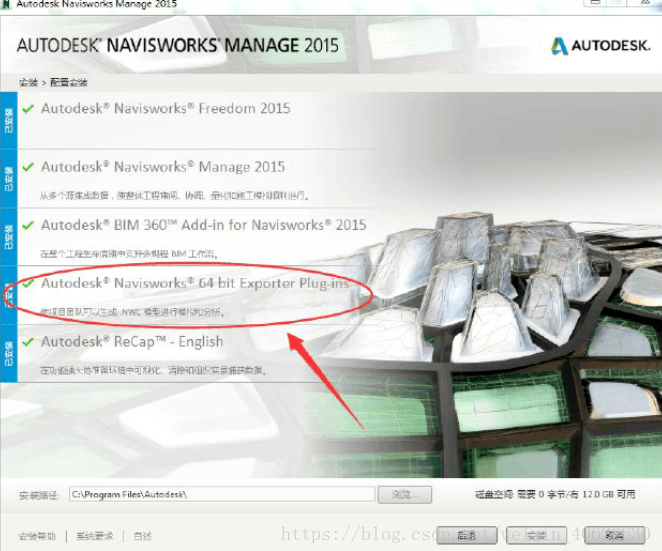

    REVIT模型导入到Navisworks中有三种方法：一是REVIT中的外部工具直接导出NWC格式，如图1所示，（有人会发现自己的REVIT中没有NVS的导出插件，图2，原因主要是没有安装这个插件或者在安装NVS之前没有安装好相应版本的RVT）；二是直接在Navisworks软件打开rvt格式的Revit文件，然后再rvt文件同目录下就自动生成了一个NWC格式文件，当REVIT模型较大时，这种方法打开较慢；第三种就是利用Navisworks里面的批处理命令（batchutility），改命令可以一次将多个RVT模型导出为NWC格式文件，并且还可以直接将这些导出NWC文件自动合并成为一个文件，对一个项目来说模型一般都是拆分成多个RVT模型文件的，利用这个批处理命令可以快速将整个项目模型合并，得到一个项目全模型的NWC格式文件。

    今天的重点不是讲模型导出问题，主要是为了阐述RVT与NVS的互操作性的问题。这个问题在实际操作中太重要了。如果在做施工动画的时候，发现模型中的一些错误或者是之前所采用的建模方式实现不了想要的动画效果，这就比较蛋疼了。我们一贯的想法就是模型的改动就意味着之前的工作完全是白费了，当然，将错误的部分隐藏掉，在场景中再附加上正确的模型也不失为一个解决方法，但还是过于繁琐。

    图3

    SwitchBack属于REVIT导出NVS插件的一部分。当在NVS中发现错误之后，可以直接返回到RVT进行修改，并且改动也会也会相应的同步到NVS中来。具体操作步骤如下：

    （1）保持REVIT和Navisworks都处于打开状态，REVIT并不需要打开相应的模型，只需打开软件即可；

    （2）启动REVIT中的SwitchBack，单击即可；

    （3）在Navisworks中选中你所需要修改的构件，右击—返回，则REVIT中会打开相应的模型；

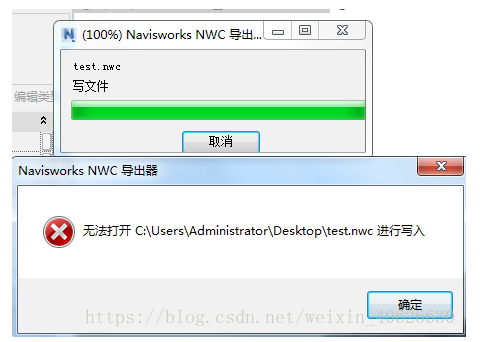

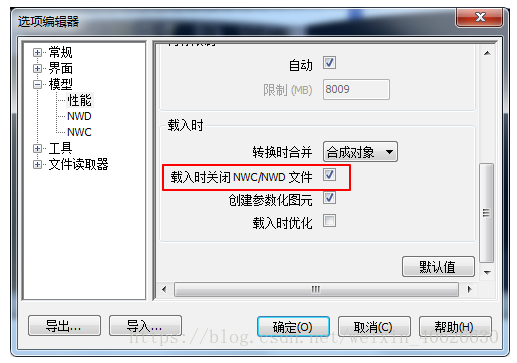

    （4）在REVIT中修改完成后，仍然使用外部工具，再将REVIT模型导出为NWC（注意要替代之前保存的那个版本）；如果导出时出现这种错误，要在NVS中将载入时关闭NWC/NWD文件这个这个选项框勾选上，然后关闭NVS重新打开生效；

    图4

    （5）在Navisworks中点击刷新，模型将得到修改，且之前的其他操作仍然有效。
