1.Revit自带的钢筋创建选项板

    2.Revit速博包快速创建

    3.Dynamo创建今天给大家带来的是Revit自带钢筋创建选项版创建。

    正如所言，Revit钢筋选项版的创建也是时代的产物，不光是结构梁、板、柱内的创建，还有里面的钢筋是怎么样的表现形式，怎么出钢筋量，这都是现在客户的需求，恐怕也是大家的需求吧，那么，接下来开始讲解Revit自带钢筋创建选项版创建。

    在剖面2中继续绘制绘制钢筋之前：

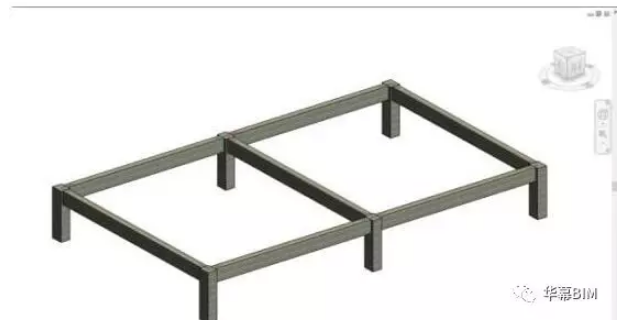

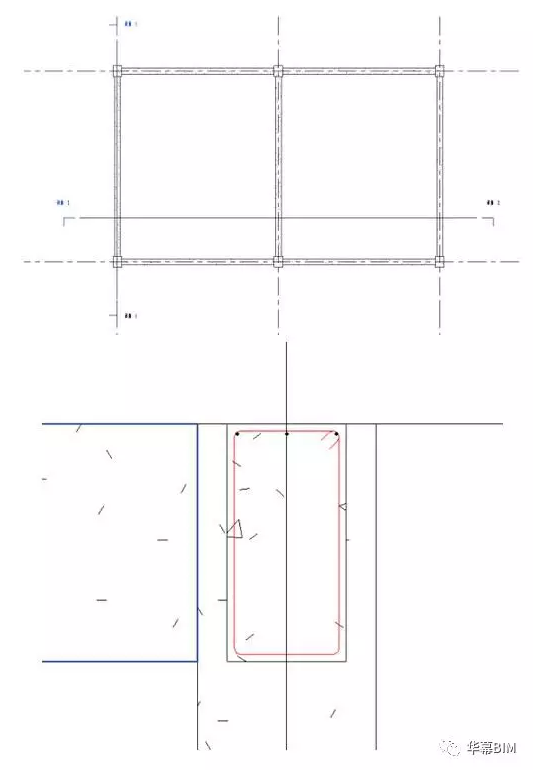

    1.提前画出如图所示的梁柱结构。

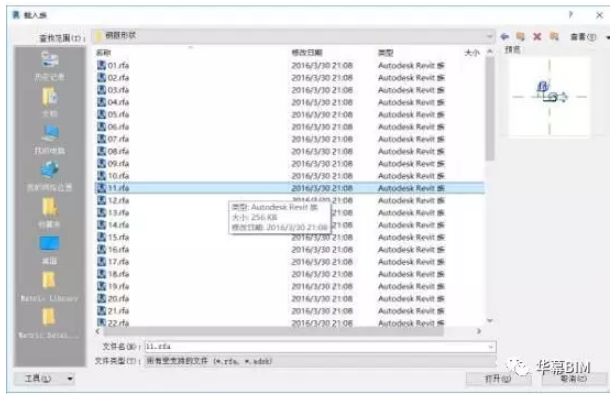

    2.提前将钢筋形状族载入至Revit中。

    钢筋的可编辑状态：1.结构平面2.立面3.剖面（最常用）

    一、编辑梁的钢筋

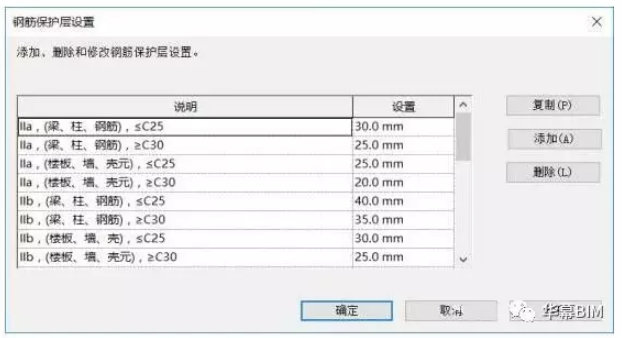

    首先设置钢筋的保护层厚度

    可以复制和添加、修改，这个是后期钢筋主体建模的基础。

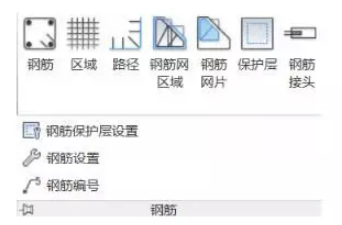

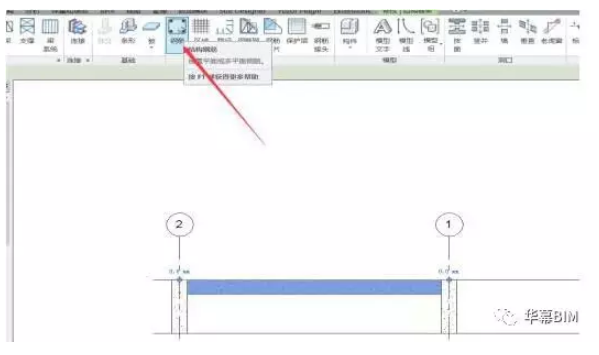

    然后，我们开始绘制钢筋

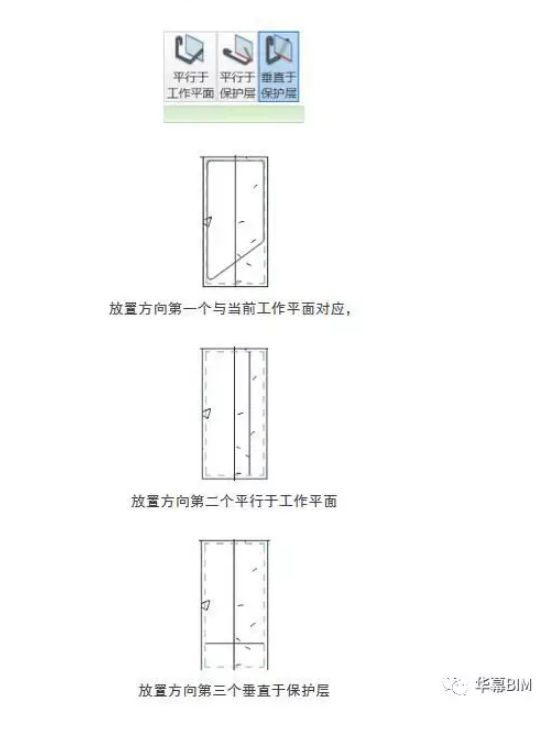

    在这里，有三个放置平面，其中，第一个主要是在剖面中绘制使用。第二个近保护层参照绘制离你最近的主体面内内向远开始绘制，第三个，顾名思义，绘制离你最远的主体平面内向近开始绘制。

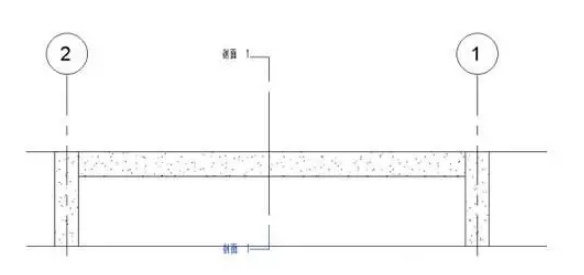

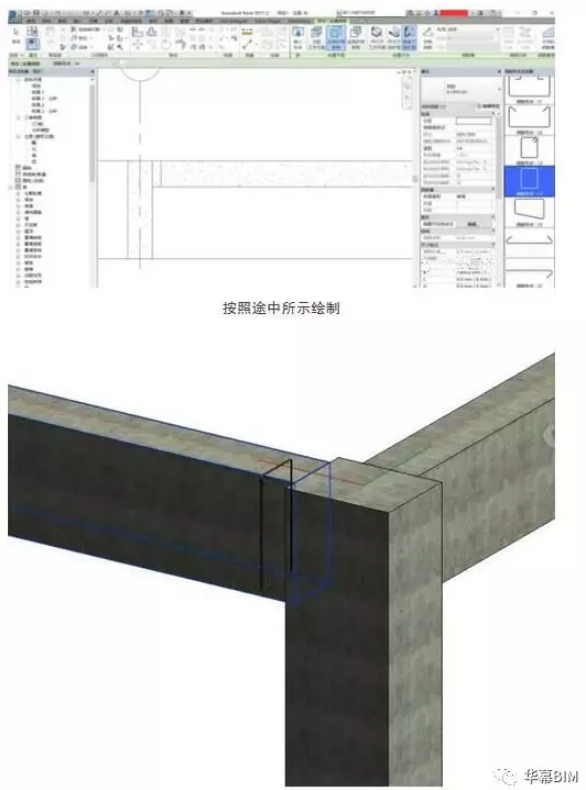

    接下来需要做一个剖面图，体现钢筋的放置方向。

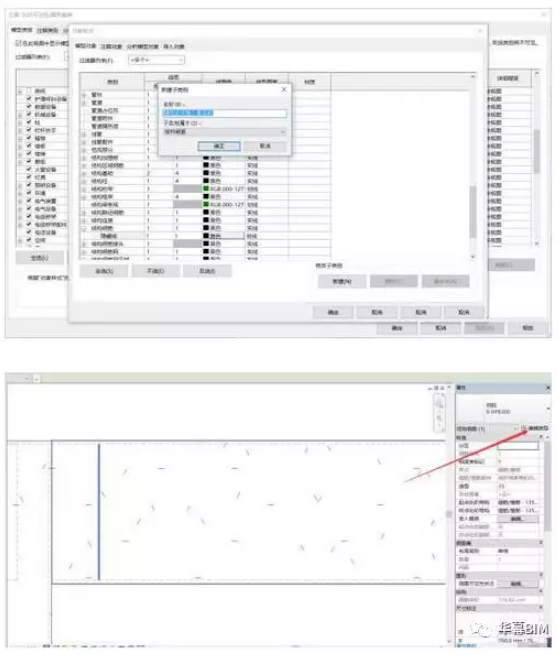

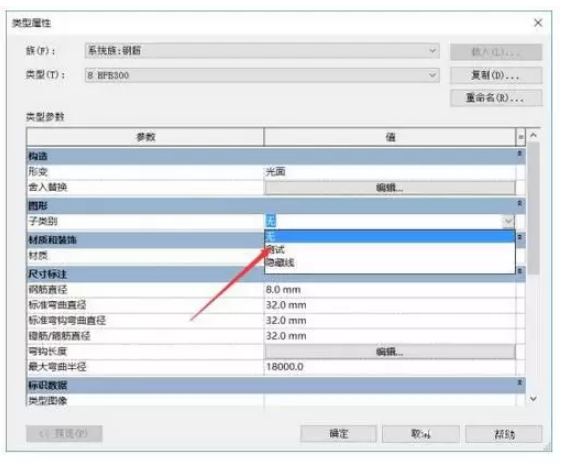

    接下来，教大家如何修改钢筋的颜色

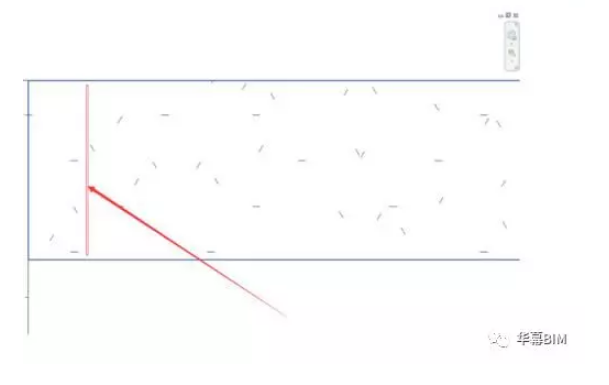

    钢筋的颜色由黑色变成红色，是不是很神奇。

    在绘制钢筋中，交叉位置是有限制的，接下来讲解交叉位置的钢筋限制

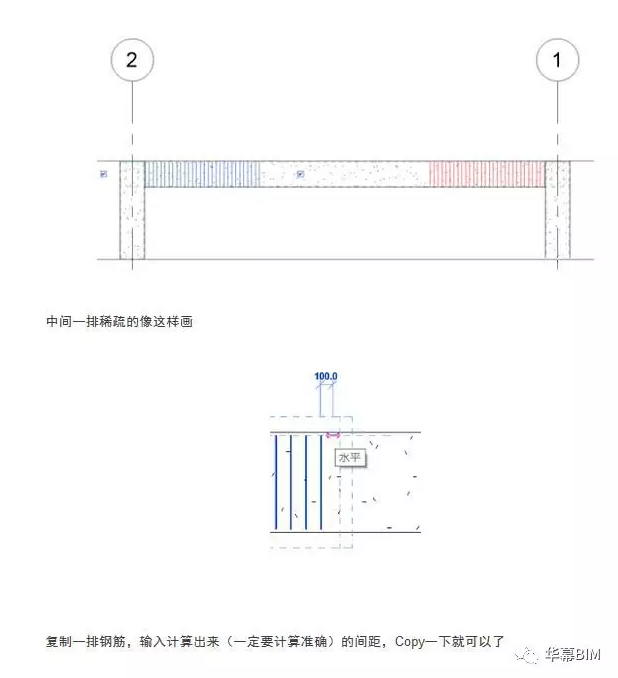

    镜像一下：

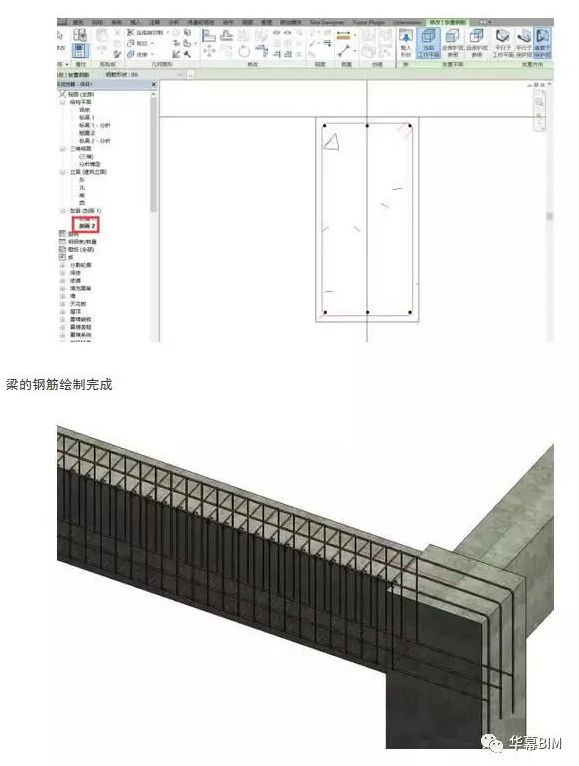

    调至剖面图2

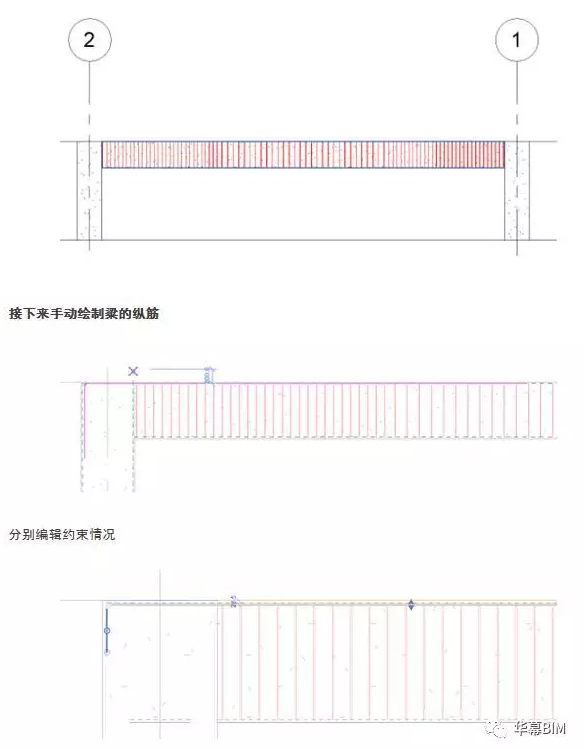

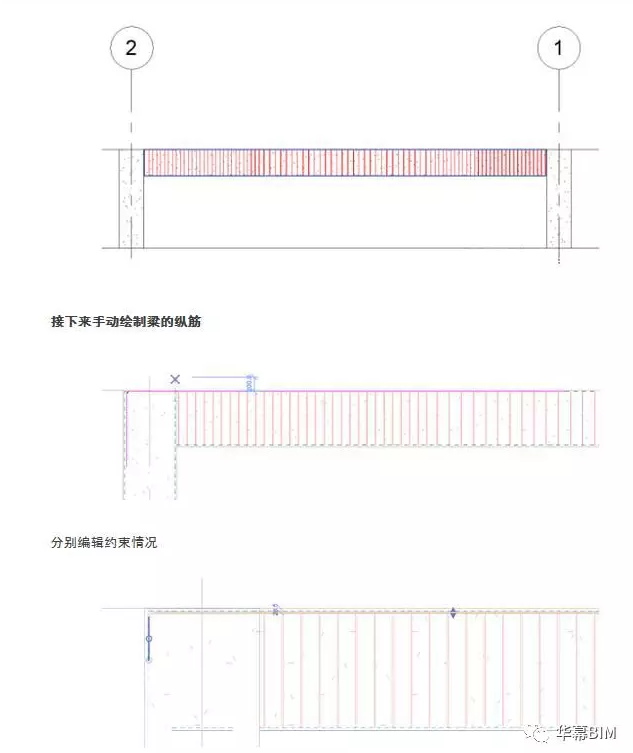

    在剖面2中继续绘制梁纵筋
